Calcular Coordenadas: Ángulos y Distancias Esenciales

En el vasto mundo de la navegación, la topografía, la ingeniería civil y la cartografía, la capacidad de determinar la posición de un punto en el espacio es fundamental. Una de las técnicas más poderosas y ampliamente utilizadas para lograr esto implica el uso de ángulos y distancias. Ya sea que estés planificando una ruta, diseñando una estructura o mapeando un terreno, comprender cómo calcular coordenadas a partir de estas dos mediciones básicas es una habilidad indispensable. Este artículo te guiará a través de los principios fundamentales, las fórmulas esenciales y las consideraciones prácticas para dominar este proceso.

¿Qué son las Coordenadas y Por Qué Son Importantes?

Antes de sumergirnos en los cálculos, es crucial entender qué son las coordenadas. En su forma más simple, las coordenadas son un conjunto de números que definen la posición de un punto en un sistema de referencia. Los sistemas más comunes son las coordenadas cartesianas (X, Y para 2D; X, Y, Z para 3D), donde X representa la distancia Este-Oeste y Y la distancia Norte-Sur desde un origen conocido. Estas coordenadas nos permiten ubicar objetos, planificar movimientos y realizar mediciones precisas en cualquier escala. Su importancia radica en la capacidad de proporcionar una ubicación única e inequívoca para cualquier elemento en el espacio.

El Principio Básico: Triangulación y Trigonometría

El cálculo de coordenadas a partir de ángulos y distancias se basa en los principios de la trigonometría, específicamente en las funciones seno y coseno. Imagina que conoces la ubicación de un punto A (X1, Y1) y quieres encontrar la ubicación de un punto B. Si puedes medir la distancia desde A hasta B (D) y el ángulo (o azimut) desde una dirección de referencia (generalmente el Norte) hasta la línea AB, entonces puedes formar un triángulo rectángulo (imaginario o real) y usar la trigonometría para determinar los cambios en las coordenadas (ΔX y ΔY) desde el punto A hasta el punto B.

Cálculo de Coordenadas de un Punto Nuevo (Cálculo Directo)

Este es el escenario más común: tienes un punto de partida conocido y deseas determinar las coordenadas de un nuevo punto basándote en una distancia y un ángulo medidos desde el punto de partida. Necesitarás los siguientes datos:

• Coordenadas del punto de partida (X1, Y1).
• Distancia (D) medida desde el punto de partida hasta el nuevo punto.
• Ángulo (θ) o Azimut medido desde el Norte (o un meridiano de referencia) en sentido horario hasta la línea que conecta el punto de partida y el nuevo punto. Es fundamental que este ángulo esté en grados o radianes, dependiendo de cómo tu calculadora o software maneje las funciones trigonométricas. Para topografía y navegación, los ángulos suelen estar en grados sexagesimales (0-360°).

Las fórmulas para calcular los cambios en las coordenadas (ΔX y ΔY) y luego las coordenadas del nuevo punto (X2, Y2) son las siguientes:

Cambio en la coordenada Este (ΔX o Delta Este):
ΔX = D * sen(θ)

Cambio en la coordenada Norte (ΔY o Delta Norte):
ΔY = D * cos(θ)

Una vez que tienes los cambios, puedes calcular las coordenadas del nuevo punto:

Nueva Coordenada Este (X2):
X2 = X1 + ΔX

Nueva Coordenada Norte (Y2):
Y2 = Y1 + ΔY

Consideraciones Importantes sobre el Ángulo (θ):

El ángulo (θ) en estas fórmulas es el azimut, medido desde el Norte geográfico o un Norte de referencia (como el Norte de cuadrícula) en sentido horario. Aquí hay un desglose de cómo se interpreta el azimut:

• Norte: 0° o 360°
• Este: 90°
• Sur: 180°
• Oeste: 270°

Asegúrate de que tu calculadora esté configurada para trabajar con grados si tus ángulos están en grados, o con radianes si están en radianes. Un error común es mezclar las unidades, lo que lleva a resultados incorrectos.

Ejemplo Práctico de Cálculo Directo:

Supongamos que el Punto A tiene coordenadas (X1 = 5000.00 m, Y1 = 10000.00 m). Desde el Punto A, se mide una distancia al Punto B de 150.00 m y un azimut de 45.00°.

1. Calcular Delta Este (ΔX):
   ΔX = 150.00 * sen(45.00°) = 150.00 * 0.7071 = 106.07 m
2. Calcular Delta Norte (ΔY):
   ΔY = 150.00 * cos(45.00°) = 150.00 * 0.7071 = 106.07 m
3. Calcular Coordenada Este del Punto B (X2):
   X2 = 5000.00 + 106.07 = 5106.07 m
4. Calcular Coordenada Norte del Punto B (Y2):
   Y2 = 10000.00 + 106.07 = 10106.07 m

Por lo tanto, las coordenadas del Punto B son (5106.07 m, 10106.07 m).

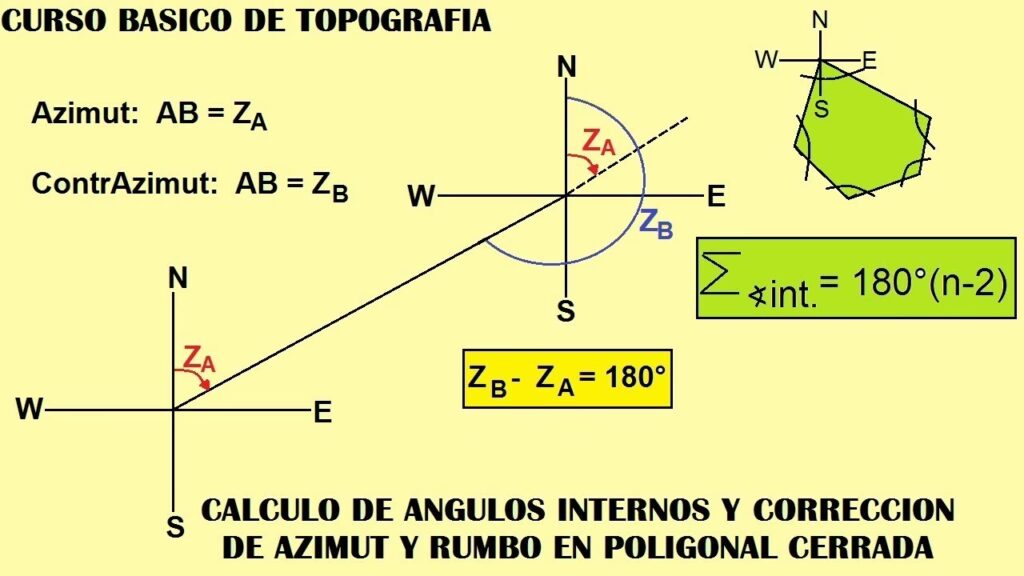

¿Cómo Sacar el Rumbo (o Azimut) de un Ángulo? Distinción y Conversión

A menudo, los términos "ángulo", "rumbo" y "azimut" se usan indistintamente, pero en el contexto de la topografía y la navegación, tienen significados específicos. Es crucial entender la diferencia para realizar cálculos correctos.

• Azimut: Es el ángulo medido en sentido horario desde el Norte (0° o 360°) hasta la línea de interés. Varía de 0° a 360°. Es el sistema preferido para cálculos matemáticos debido a su simplicidad y continuidad.

• Rumbo (Bearing): Es el ángulo agudo (0° a 90°) medido desde la línea Norte-Sur hacia el Este u Oeste. Siempre se especifica con un cuadrante (Norte o Sur al principio, Este u Oeste al final). Por ejemplo: N 45° E, S 30° W, N 70° W, S 15° E. Este sistema es más intuitivo para la navegación directa pero más complejo para cálculos automatizados.

Conversión de Rumbo a Azimut:

Para usar las fórmulas de coordenadas, generalmente necesitas el azimut. Aquí te mostramos cómo convertir un rumbo a un azimut, dependiendo del cuadrante:

• Cuadrante Noreste (NE): El azimut es igual al rumbo. (Ej: N 45° E es Azimut 45°)
• Cuadrante Sureste (SE): El azimut es 180° - Rumbo. (Ej: S 30° E es Azimut 180° - 30° = 150°)
• Cuadrante Suroeste (SW): El azimut es 180° + Rumbo. (Ej: S 60° W es Azimut 180° + 60° = 240°)
• Cuadrante Noroeste (NW): El azimut es 360° - Rumbo. (Ej: N 75° W es Azimut 360° - 75° = 285°)

Cálculo del Azimut y la Distancia entre Dos Puntos Conocidos (Cálculo Inverso)

Este es el problema inverso: tienes las coordenadas de dos puntos (Punto 1 y Punto 2) y quieres determinar la distancia entre ellos y el azimut de la línea que los conecta. Esto es útil para verificar mediciones, calcular longitudes de tramos o determinar la dirección de una línea.

Necesitarás las coordenadas de ambos puntos:

• Punto 1: (X1, Y1)
• Punto 2: (X2, Y2)

Pasos para el Cálculo Inverso:

1. Calcular los Deltas de Coordenadas:
   ΔX = X2 - X1
   ΔY = Y2 - Y1
2. Calcular la Distancia (D): Se utiliza el teorema de Pitágoras, ya que ΔX y ΔY forman los catetos de un triángulo rectángulo y D es la hipotenusa.
   D = √((ΔX)² + (ΔY)²)
   (Donde √ denota la raíz cuadrada)
3. Calcular el Azimut (θ): Se utiliza la función arcotangente (atan2 o atan(ΔX/ΔY) con ajustes de cuadrante). La función atan2(ΔX, ΔY) (en la mayoría de las calculadoras y lenguajes de programación, el orden de los argumentos es (Y, X) o (X, Y) dependiendo de la implementación; para topografía, atan2(ΔX, ΔY) es común para obtener el ángulo desde el eje Y positivo) es la más robusta porque maneja correctamente todos los cuadrantes sin necesidad de ajustes manuales extensos, siempre y cuando se le alimenten los valores correctos y se ajuste el resultado al rango 0-360°.

   Si usas atan2(ΔX, ΔY) y tu calculadora o software devuelve el ángulo en radianes, conviértelo a grados. El resultado de atan2 suele estar en el rango de -180° a +180°. Para obtener un azimut de 0° a 360°:
   Si el Azimut_calculado < 0, entonces Azimut_final = Azimut_calculado + 360°.
   Si no, Azimut_final = Azimut_calculado.

Ejemplo Práctico de Cálculo Inverso:

Supongamos que el Punto P tiene coordenadas (Xp = 5106.07 m, Yp = 10106.07 m) y el Punto Q tiene coordenadas (Xq = 5000.00 m, Yq = 10000.00 m).

1. Calcular Deltas:
   ΔX = Xq - Xp = 5000.00 - 5106.07 = -106.07 m
   ΔY = Yq - Yp = 10000.00 - 10106.07 = -106.07 m
2. Calcular Distancia (D):
   D = √((-106.07)² + (-106.07)²) = √(11250.8449 + 11250.8449) = √(22501.6898) = 150.00 m (aproximadamente)
3. Calcular Azimut (θ):
   Usando atan2(ΔX, ΔY), que es atan2(-106.07, -106.07). Si tu calculadora lo hace, el resultado será -135° (o -2.356 radianes).
   Como es negativo, le sumamos 360°: -135° + 360° = 225°.
   Este azimut (225°) corresponde al cuadrante Suroeste, lo cual tiene sentido ya que ΔX y ΔY son ambos negativos (movimiento hacia el Oeste y hacia el Sur).

La distancia es 150.00 m y el azimut de Q a P es 225.00°.

Aplicaciones de los Cálculos de Coordenadas, Ángulos y Distancias

La capacidad de realizar estos cálculos es la base de numerosas disciplinas y tecnologías:

• Topografía y Geodesia: Para el levantamiento de terrenos, replanteo de proyectos, creación de mapas y control de deformaciones.
• Navegación: Fundamental para sistemas de posicionamiento global (GPS), navegación marítima y aérea, y planificación de rutas.
• Ingeniería Civil: Diseño y construcción de carreteras, puentes, edificios y otras infraestructuras.
• Sistemas de Información Geográfica (SIG): Para el análisis espacial, la creación de bases de datos geográficas y la visualización de datos.
• Robótica y Automatización: Para la navegación de robots, vehículos autónomos y brazos robóticos que necesitan posicionarse con precisión.
• Cartografía: Para la creación y actualización de mapas precisos.

Herramientas y Software para Facilitar los Cálculos

Aunque los principios son matemáticos, las herramientas modernas simplifican enormemente el proceso:

• Calculadoras Científicas: Indispensables para los cálculos trigonométricos básicos, especialmente si permiten la conversión entre grados y radianes y tienen la función atan2.
• Calculadoras Topográficas Especializadas: Diseñadas específicamente para estos cálculos, a menudo con funciones integradas para coordenadas, intersecciones y transformaciones.
• Hojas de Cálculo (Excel, Google Sheets): Permiten automatizar los cálculos para múltiples puntos, crear plantillas y visualizar resultados.
• Software CAD (Computer-Aided Design) y GIS (Geographic Information Systems): Programas como AutoCAD, Civil 3D, QGIS o ArcGIS incorporan estas funcionalidades para trabajar con datos espaciales de manera gráfica y programática.
• Lenguajes de Programación: Python, MATLAB, R, entre otros, ofrecen librerías matemáticas robustas para implementar estos cálculos en scripts personalizados.

Tabla Comparativa: Azimut vs. Rumbo (Bearing)

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia fundamental entre un ángulo, un rumbo y un azimut?
Un ángulo es una medida de rotación entre dos líneas o planos. Un azimut es un tipo específico de ángulo, medido siempre desde el Norte en sentido horario, con un rango de 0° a 360°. Un rumbo (o bearing) es otro tipo de ángulo direccional, medido desde el Norte o Sur hacia el Este o Oeste, con un rango de 0° a 90°, y siempre incluye el cuadrante (ej., N45°E).

¿Por qué es tan importante la convención de ángulos (grados vs. radianes, Norte vs. Este como referencia)?
La convención de ángulos es crítica porque un error en la unidad o en el punto de referencia puede llevar a errores significativos en las coordenadas calculadas. Las funciones trigonométricas (seno, coseno) en las calculadoras y software esperan que el ángulo de entrada esté en una unidad específica (grados o radianes). Además, si el ángulo de referencia no es el Norte o el sentido de giro no es el horario, las fórmulas estándar de ΔX = D*sen(θ) y ΔY = D*cos(θ) no funcionarán correctamente y requerirán adaptaciones.

¿Qué tipo de calculadora necesito para realizar estos cálculos?
Una calculadora científica básica es suficiente, siempre que tenga funciones trigonométricas (sen, cos, tan, atan/atan2) y la capacidad de cambiar entre modos de grados (DEG) y radianes (RAD). Para un trabajo más frecuente o complejo, una calculadora topográfica o software especializado es altamente recomendable.

¿Se aplican estas fórmulas a distancias muy grandes, por ejemplo, entre ciudades?
Para distancias cortas (generalmente hasta unos pocos kilómetros), las fórmulas presentadas asumen una superficie plana (geometría euclidiana). Para distancias muy grandes, como entre ciudades o continentes, la curvatura de la Tierra se vuelve significativa. En estos casos, se utilizan cálculos geodésicos más complejos que tienen en cuenta la forma elipsoidal de la Tierra. Sin embargo, los principios fundamentales de azimut y distancia siguen siendo la base, solo que aplicados en un modelo matemático más sofisticado del planeta.

¿Qué tan precisa será mi coordenada calculada?
La precisión de la coordenada calculada depende directamente de la precisión de tus mediciones de distancia y ángulo. Los errores en la medición de distancia (por ejemplo, con una cinta métrica) o en el ángulo (con una brújula o teodolito) se propagarán en el cálculo final de la coordenada. Es vital usar equipos calibrados y seguir buenas prácticas de medición para minimizar estos errores.

Conclusión

El cálculo de coordenadas a partir de ángulos y distancias es una habilidad fundamental que sirve como pilar en numerosas disciplinas. Desde la simple ubicación de un punto en un mapa hasta la ingeniería de precisión de estructuras complejas, la comprensión y aplicación correcta de las fórmulas trigonométricas y las convenciones de ángulos son esenciales. Al dominar estas técnicas, no solo podrás determinar la posición de cualquier elemento, sino que también adquirirás una apreciación más profunda de cómo nuestro mundo es medido, mapeado y construido. Ya sea que uses una calculadora de bolsillo o un software avanzado, los principios subyacentes permanecen inalterables, ofreciéndote una herramienta poderosa para interactuar con el espacio que te rodea.
