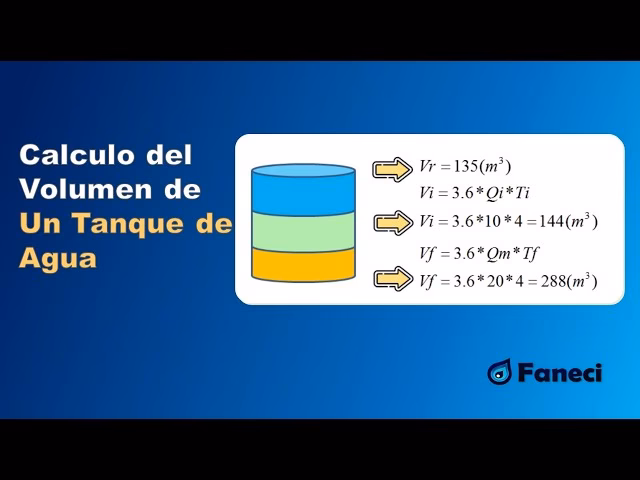

Guía Completa para el Cálculo de Reservas de Agua

El agua es un recurso vital para cualquier edificación, no solo para el consumo diario y la higiene, sino también como un elemento crucial en la protección contra incendios. Planificar y calcular adecuadamente la reserva de agua es una tarea de ingeniería fundamental que garantiza la funcionalidad, la seguridad y la durabilidad de las instalaciones sanitarias. Este proceso va más allá de simplemente estimar cuánta agua se necesita; implica comprender los distintos tipos de demanda, las características de los sistemas de suministro y los componentes clave que aseguran un flujo constante y una presión adecuada. Una reserva de agua bien dimensionada es sinónimo de tranquilidad y eficiencia, evitando problemas de desabastecimiento o fallos en momentos críticos.

Desde la perspectiva de la protección contra incendios, una reserva adecuada puede significar la diferencia entre un incidente menor y una catástrofe. Para el uso diario, asegura que cada grifo, inodoro o ducha funcione correctamente, incluso en picos de demanda. Acompáñenos a desglosar los métodos y consideraciones esenciales para determinar la capacidad de las reservas de agua, los requisitos de los tanques y las bombas, y la importancia de cada componente en la red de distribución.

Cálculo de la Reserva de Agua para Incendios: Una Prioridad de Seguridad

La capacidad de respuesta ante un incendio depende directamente de la disponibilidad de agua. Calcular la reserva necesaria para combatir el fuego es un paso crítico en el diseño de cualquier estructura, especialmente en edificios de gran tamaño o con alto riesgo. Esta reserva se dimensiona para proporcionar un caudal constante durante un periodo determinado, permitiendo a los equipos de emergencia actuar eficazmente.

Una forma rápida y práctica de determinar la cantidad de agua necesaria para extinguir un fuego en un área en llamas se basa en la superficie total del espacio. Esta fórmula empírica proporciona una estimación inicial que debe ser luego validada por normativas locales y estudios más detallados de riesgo.

Método de Cálculo Rápido para Incendios

Para obtener un caudal de agua aproximado necesario en galones por minuto, se puede utilizar la siguiente relación:

Caudal (GPM) = Superficie Total del Área (pies cuadrados) / 3

Ejemplo práctico:

Consideremos una estructura con dimensiones de 60 pies de largo por 60 pies de ancho. El cálculo de la superficie sería:

• Superficie = 60 pies * 60 pies = 3,600 pies cuadrados

Aplicando la fórmula para el cálculo de la reserva:

• Caudal necesario = 3,600 pies cuadrados / 3 = 1,200 galones por minuto

Este valor representa el caudal mínimo que el sistema de suministro de agua debería ser capaz de entregar para combatir un incendio en esa área específica. Es fundamental que esta reserva sea de fácil acceso y que los sistemas de bombeo y tuberías estén diseñados para soportar dicho caudal y presión. La seguridad es el pilar de este cálculo, asegurando que la infraestructura esté preparada para emergencias.

Determinación de la Reserva Total Diaria de Agua para Viviendas

Más allá de las emergencias, la vida cotidiana de cualquier hogar o edificación depende de un suministro de agua constante y suficiente. La reserva total diaria de agua se calcula en función de la cantidad y el tipo de artefactos sanitarios y locales que componen la vivienda o el conjunto de unidades funcionales. Existen dos modelos principales de alimentación que influyen en cómo se distribuye y almacena esta reserva: la alimentación directa y la alimentación con tanque de bombeo.

Alimentación Directa vs. Alimentación con Tanque de Bombeo

La elección del sistema de alimentación impacta directamente en la distribución de la capacidad de almacenamiento:

• Alimentación Directa: En este sistema, la totalidad de la reserva de agua se acumula en el tanque de reserva principal. La presión de la red pública es suficiente para elevar el agua hasta el tanque, ubicado generalmente en la azotea.
• Alimentación con Tanque de Bombeo: Cuando la presión de la red no es suficiente o se requiere un mayor volumen y control, se utiliza un tanque de bombeo (cisterna) a nivel del suelo o subsuelo, desde donde el agua es impulsada por bombas hacia el tanque de reserva elevado. En este caso, la reserva se reparte entre ambos tanques. La capacidad mínima del tanque de bombeo suele ser 1/5 de la reserva total, y la capacidad mínima del tanque de reserva es 1/3 de la reserva total.

Ejemplo de Cálculo para Reserva Diaria

Consideremos un edificio con tres departamentos de tres ambientes, cada uno con un baño completo y cocina. Los valores de consumo por artefacto o unidad funcional son estimaciones que varían según normativas y usos específicos:

Cálculo de la Reserva Total para el Ejemplo (3 departamentos):

1. Alimentación Directa: Si cada departamento se considera una "unidad" con un consumo base y se suman los consumos de artefactos específicos, la suma para una unidad de este tipo (asumiendo 850 litros por unidad como base para este ejemplo específico) sería:
   Reserva = 3 unidades * 850 litros/unidad = 2,550 litros
2. Con Tanque de Bombeo: Utilizando los valores específicos para este sistema (asumiendo 600 litros por unidad como base para este ejemplo específico):
   Reserva = 3 departamentos * 600 litros/departamento = 1,800 litros

La eficiencia en el uso del agua y el dimensionamiento preciso de las reservas son cruciales para un suministro ininterrumpido y para optimizar los costos de instalación y operación.

Componentes Clave del Sistema de Abastecimiento de Agua

Un sistema de abastecimiento de agua no se limita solo a los tanques, sino que es una red compleja de elementos interconectados, cada uno con una función vital para garantizar el flujo y la presión adecuados en toda la edificación.

Tanques de Reserva y de Bombeo: Características Constructivas

Los tanques son el corazón del almacenamiento de agua. Pueden construirse en hormigón armado o utilizarse tanques prefabricados de plástico, acero inoxidable u otros materiales, siempre que estén aprobados y cumplan con las normativas IRAM o equivalentes.

Características constructivas del Tanque de Reserva:

• Revoque impermeable interior: Esencial para evitar filtraciones y mantener la calidad del agua.
• Unión con el fondo: Debe ser un chaflán a 45º de 0,20 metros de longitud para facilitar la limpieza y evitar la acumulación de sedimentos.
• Fondo con pendiente: Mayor de 1:10 hacia la salida, también para la correcta evacuación y limpieza.
• Tapa de acceso hermética: De 0,50 m x 0,50 m, ubicada en el 1/3 inferior de la altura, para permitir el acceso para mantenimiento y limpieza periódica.
• Tapa de inspección de flotante: De 0,25 m x 0,25 m.
• Caño de ventilación: De 0,025 m de diámetro, con el extremo curvado hacia abajo y una malla de protección de bronce para evitar la entrada de insectos o partículas.
• Sistema de corte: Puede ser por medio de flotante mecánico (en sistemas sin tanque de bombeo) o por automático (con electrobombas).
• Separación al eje medianero: En la azotea debe ser de 0,60 m.
• Fácil acceso: Fundamental para las tareas de limpieza y revisión.

Características constructivas del Tanque de Bombeo:

Son similares a las del tanque de reserva, pero generalmente se ubican a nivel del suelo o subsuelo. La separación al muro medianero es de 0,50 m. Cuenta con un colector conectado al sistema de impulsión, compuesto por dos electrobombas (una de trabajo y otra de reserva) y la cañería de impulsión.

Cálculo y Selección de Electrobombas

Las electrobombas son el motor del sistema de bombeo. Su dimensionamiento es crucial para asegurar que el tanque de reserva se llene en un tiempo adecuado y que se venza la presión necesaria.

• Caudal de Bombeo: Se calcula en función del volumen del tanque de reserva y el tiempo deseado para llenarlo. Generalmente, este tiempo oscila entre 1 y 4 horas.
  Caudal (m³/h o l/s) = Volumen del Tanque de Reserva (m³ o litros) / Tiempo de Llenado (horas o segundos)
• Presión Necesaria (Altura Manométrica): Es la altura total que las bombas deben vencer. Se obtiene sumando la altura geométrica (desde la salida de las bombas hasta el orificio de entrada al tanque de reserva) más la pérdida de carga por fricción en las tuberías y los accesorios (codos, válvulas, etc.). Para un predimensionado aproximado, se puede sumar un 30% a la altura manométrica expresada en metros.

Con los datos de caudal y presión, se utilizan tablas específicas de fabricantes para seleccionar el diámetro de la cañería de impulsión y las características de las electrobombas (potencia, curva de rendimiento). Para el diámetro del colector de salida del tanque de bombeo, se recomienda adoptar un rango mayor que el de la cañería de impulsión. Es indispensable colocar válvulas de corte y de limpieza en este punto.

Colector Múltiple y Cañerías de Bajada

El colector múltiple se encuentra a la salida del tanque de reserva y es el elemento que distribuye el agua a las cañerías de bajada, que recorren el edificio verticalmente.

Cálculo del Diámetro del Colector:

• Cuando hay solo dos bajadas: El diámetro del colector se calcula sumando las secciones de las dos bajadas que alimentan a los locales sanitarios.
• Cuando hay más de dos bajadas: El diámetro será igual a la sección de la cañería de bajada mayor más la semisuma del resto de las secciones de las bajadas.

Para el cálculo final del diámetro del colector, se debe adoptar la menor sección entre la teórica (suma de secciones necesarias) y la sección correspondiente al diámetro comercial de la cañería adoptada. El colector debe contar con una válvula de corte y una de limpieza para cada compartimiento o tanque. La válvula de corte debe tener el mismo diámetro que el colector, mientras que la de limpieza suele ser dos rangos menor, pero nunca inferior a 0,025 m.

Cañerías de Bajada:

Son las arterias del sistema, llevando el agua desde el colector hasta cada piso y local sanitario. Su cálculo se basa en la sección (expresada en cm²) necesaria para entregar el caudal de agua requerido para el correcto funcionamiento de todos los artefactos. Una misma bajada puede abastecer a diferentes locales sanitarios en distintos niveles. Para su dimensionamiento, se van sumando las secciones que necesita cada local desde el nivel inferior hasta el último nivel, y luego se realiza el empalme con el colector. Para conocer la sección necesaria se utilizan tablas específicas de bajadas por uso.

Carga Mínima sobre los Artefactos y Ruptor de Vacío

Estos elementos son cruciales para el correcto funcionamiento y la higiene del sistema.

• Carga Mínima sobre los Artefactos: Es la distancia vertical mínima que debe existir entre el fondo del tanque de reserva y el orificio del artefacto más elevado. Esta distancia garantiza que haya la presión necesaria para el correcto funcionamiento de la instalación (ej. que un inodoro llene su depósito adecuadamente o una ducha tenga buen caudal).
• Ruptor de Vacío: Es una cañería auxiliar que se coloca en el extremo superior de las bajadas que alimentan artefactos considerados "peligrosos" (como bidets, salivaderas de dentista o válvulas para inodoros). Su función es evitar el efecto de desifonaje, que podría succionar agua contaminada de los artefactos hacia la red de agua potable. Los ruptores deben tener un diámetro inferior al de la bajada respectiva y terminan por encima del tanque de reserva con una curva invertida y una malla de protección de alambre de cobre, asegurando la separación física entre el agua potable y los desagües.

Distribución Interna: Diseño y Consideraciones

Las bajadas alimentan a cada local sanitario de forma independiente. Es fundamental proyectar una bajada para agua fría y otra para agua caliente de forma separada. Al acceder a cada local sanitario, se debe colocar una llave de paso para cada servicio, una para agua fría y otra para agua caliente, permitiendo el corte individual del suministro para reparaciones o mantenimiento.

La ubicación de estas llaves de paso y el trazado de las cañerías dentro de los muros requiere un estudio cuidadoso. Si bien es ideal que la cañería tenga la menor pérdida de carga posible (es decir, que no haya recorridos excesivos o innecesarios), también se debe contemplar que la ubicación de las llaves de paso se integre armónicamente con el diseño del local sanitario.

En los muros, se recomienda realizar una canaleta a los 20 cm de altura con respecto al piso terminado para la cañería de agua fría y a los 25 cm para la cañería de agua caliente. Es crucial dejar espacio suficiente dentro de estas canaletas para permitir las dilataciones y contracciones de las cañerías debido a los cambios de temperatura del agua, evitando así tensiones internas y posibles roturas a largo plazo.

Preguntas Frecuentes sobre el Cálculo de Reservas de Agua

¿Por qué es tan importante calcular con precisión la reserva de agua?

Un cálculo preciso garantiza un suministro constante y adecuado para las necesidades diarias, previene desabastecimientos, asegura la presión necesaria en todos los puntos de consumo y, crucialmente, proporciona la capacidad requerida para la extinción de incendios, protegiendo vidas y bienes.

¿Cuál es la principal diferencia entre la alimentación directa y la que usa tanque de bombeo?

La alimentación directa depende únicamente de la presión de la red pública para llenar el tanque de reserva, mientras que la alimentación con tanque de bombeo utiliza bombas para elevar el agua desde una cisterna a nivel de suelo hasta el tanque de reserva elevado, siendo ideal para zonas con baja presión de red o edificios de gran altura.

¿Qué materiales son los más recomendados para los tanques de reserva?

Los tanques pueden ser de hormigón armado, plástico, acero inoxidable, entre otros. La elección depende del presupuesto, el espacio y las normativas locales, pero todos deben cumplir con las normas de calidad y seguridad, como las normativas IRAM, para garantizar la potabilidad del agua y la durabilidad de la estructura.

¿Cómo se determina la potencia de las electrobombas necesarias?

La potencia de las electrobombas se calcula en base al caudal necesario (volumen del tanque de reserva dividido por el tiempo de llenado deseado) y la altura manométrica total que deben vencer (altura geométrica más pérdidas por fricción y accesorios). Un especialista utiliza tablas y curvas de rendimiento para seleccionar la bomba adecuada.

¿Qué es y para qué sirve un ruptor de vacío?

Un ruptor de vacío es un dispositivo o configuración de tubería que se instala en las bajadas de agua que alimentan artefactos con riesgo de retorno (como bidets o inodoros con válvula de descarga directa). Su función es prevenir el efecto de desifonaje, que podría succionar agua contaminada del artefacto hacia la red de agua potable, protegiendo así la higiene y la salubridad del suministro.

¿Con qué frecuencia se deben limpiar los tanques de agua?

La frecuencia de limpieza de los tanques de agua varía según la normativa local y el uso, pero generalmente se recomienda una limpieza y desinfección cada seis meses o al menos una vez al año. Las características constructivas de los tanques, como las tapas de acceso y las pendientes en el fondo, están diseñadas para facilitar esta tarea esencial de mantenimiento.

¿Es indispensable que un profesional realice estos cálculos y el diseño de la instalación?

Absolutamente. Dada la complejidad de los cálculos, las normativas específicas y la importancia de la seguridad y la eficiencia, es fundamental que un ingeniero o especialista en instalaciones sanitarias y de incendios sea quien realice el diseño y el dimensionamiento de todo el sistema de abastecimiento de agua. Esto asegura el cumplimiento de las regulaciones y el óptimo funcionamiento de la instalación.

Conclusión: La Importancia de un Diseño Integral

El cálculo y diseño de las reservas de agua, tanto para uso diario como para la protección contra incendios, es un pilar fundamental en la planificación y construcción de cualquier edificación. No se trata solo de asegurar la disponibilidad del recurso, sino de garantizar la eficiencia, la seguridad y la durabilidad de todo el sistema. Desde la selección de los materiales de los tanques hasta el dimensionamiento de las bombas y las cañerías, cada componente juega un papel crucial en la funcionalidad del conjunto.

Comprender las diferencias entre los sistemas de alimentación directa y con bombeo, aplicar correctamente las fórmulas de caudal y presión, y prestar atención a detalles constructivos como las pendientes en los tanques o la ubicación de los ruptores de vacío, son aspectos que distinguen una instalación bien diseñada. La inversión en un estudio y cálculo profesional no solo cumple con las normativas, sino que previene problemas futuros, optimiza el consumo y asegura la tranquilidad de los ocupantes. En definitiva, un diseño integral de las instalaciones de agua es una inversión en la calidad de vida y la protección del patrimonio.
