Los capacitores, también conocidos como condensadores, son componentes electrónicos fundamentales presentes en casi todos los dispositivos que utilizamos a diario. Desde el filtrado de ruido en una radio hasta el almacenamiento de energía en un desfibrilador cardíaco, su versatilidad y capacidad para almacenar carga eléctrica los hacen indispensables. Comprender cómo funcionan, cómo se lee su valor y cómo se calculan es crucial para cualquier entusiasta de la electrónica o profesional.
En este artículo, desglosaremos los aspectos clave de los capacitores, desde su definición básica y las unidades de medida, hasta la interpretación de sus códigos numéricos y las fórmulas físicas que rigen su comportamiento. Prepárate para sumergirte en el fascinante mundo de estos pequeños pero poderosos almacenadores de energía.
¿Qué es un Capacitor y Cómo Funciona?
Un capacitor es un dispositivo diseñado específicamente para almacenar carga eléctrica y, por ende, energía eléctrica. En su forma más básica, un capacitor se compone de dos conductores eléctricos, a menudo denominados "placas", separados por una distancia. El espacio entre estas placas puede ser un vacío, en cuyo caso se conoce como "capacitor de vacío", pero más comúnmente está lleno de un material aislante llamado dieléctrico. Este material juega un papel crucial en la capacidad del capacitor para almacenar carga.
Cuando se conecta un capacitor inicialmente descargado a una fuente de voltaje, como una batería, la fuente mueve una pequeña cantidad de carga de magnitud Q desde una placa hacia la otra. Aunque el capacitor en su conjunto permanece eléctricamente neutro, una placa acumula una carga positiva (+Q) y la otra una carga negativa (-Q). Esta separación de cargas genera un campo eléctrico entre las placas, el cual es la base del almacenamiento de energía.
La cantidad de carga que un capacitor puede almacenar para un voltaje dado se cuantifica mediante una propiedad llamada capacitancia. La capacitancia (C) se define como la relación entre la carga máxima (Q) que puede almacenar un capacitor y el voltaje (V) aplicado a través de sus placas. Matemáticamente, se expresa como:
C = Q / V
Aquí, V representa la diferencia de potencial entre las placas del capacitor. Cuanto mayor sea la capacitancia, más carga podrá almacenar el capacitor para el mismo voltaje.
Unidades de Medida de la Capacitancia
La unidad del Sistema Internacional (SI) para la capacitancia es el faradio (F), nombrado en honor a Michael Faraday. Un faradio se define como un culombio por voltio (1 F = 1 C / 1 V). Es importante destacar que un faradio es una unidad de capacitancia extremadamente grande. Un capacitor de 1.0 F es capaz de almacenar 1.0 C de carga cuando la diferencia de potencial entre sus placas es de solo 1.0 V. Esto significa que la mayoría de los capacitores comerciales que encontrarás tendrán valores expresados en submúltiplos del faradio:
- Picofaradios (pF): 1 pF = 10⁻¹² F
- Nanofaradios (nF): 1 nF = 10⁻⁹ F
- Microfaradios (µF): 1 µF = 10⁻⁶ F
- Milifaradios (mF): 1 mF = 10⁻³ F
Por ejemplo, un capacitor de 100 nF es igual a 0.1 µF o 100,000 pF. La comprensión de estas conversiones es esencial para interpretar correctamente los valores de los capacitores.
El Misterio del Código Numérico del Capacitor: Cómo Leerlo

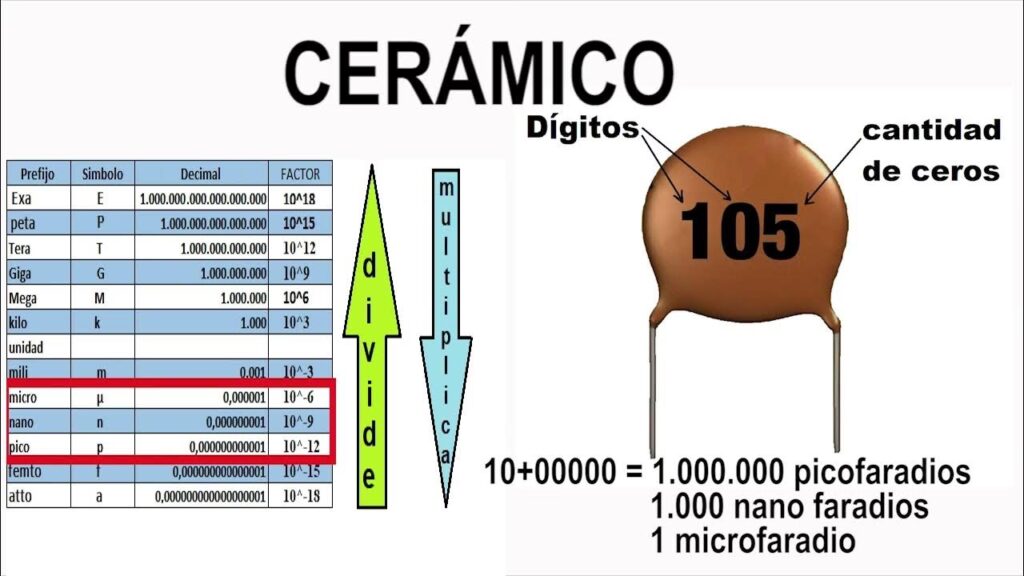

Muchos capacitores, especialmente los cerámicos o de película, no tienen su valor impreso directamente en faradios o microfaradios, sino que utilizan un código numérico de tres dígitos. Este código es una forma compacta de indicar la capacitancia en picofaradios (pF). Interpretar este código es sencillo una vez que conoces la regla:
- Los dos primeros dígitos indican el valor base del condensador en picofaradios.
- El tercer dígito es un multiplicador que indica el número de ceros que se deben añadir al valor base.
Veamos un ejemplo práctico para disipar cualquier duda:
Ejemplo: ¿Qué es el código 224 en un capacitor?
Si encuentras un capacitor con el código numérico 224:
- Los dos primeros dígitos son "22", que es el valor base.
- El tercer dígito es "4", lo que significa que debes añadir cuatro ceros al valor base.
Por lo tanto, el valor del capacitor es 22 seguido de cuatro ceros, es decir, 220,000 picofaradios (pF).
Para facilitar la comprensión y el uso en circuitos, a menudo convertimos este valor a unidades más comunes como nanofaradios (nF) o microfaradios (µF):
- 220,000 pF = 220,000 × 10⁻¹² F = 220 × 10⁻⁹ F = 220 nF
- 220 nF = 0.22 µF
Así, un capacitor con el código "224" tiene una capacitancia de 0.22 microfaradios.
Algunos capacitores también pueden incluir una letra después del código numérico, que indica la tolerancia del componente (el porcentaje de desviación de su valor nominal) o su voltaje máximo de operación. Por ejemplo, una 'J' puede significar una tolerancia del 5%, y una 'K' del 10%.
Fórmulas para Calcular la Capacitancia
Más allá de leer el código, es fundamental entender cómo se calcula la capacitancia de diferentes configuraciones de conductores. La capacitancia de un capacitor depende únicamente de su geometría y del material dieléctrico que se encuentra entre sus placas. Las dos geometrías más comunes para las cuales se puede calcular la capacitancia son el capacitor de placas paralelas y el capacitor esférico.
Capacitor de Placas Paralelas
Un capacitor de placas paralelas es el modelo más simple y conceptualmente directo. Consiste en dos placas conductoras idénticas, cada una con un área de superficie A, separadas por una distancia d. Cuando se aplica un voltaje V al capacitor, este almacena una carga Q.
La capacitancia de un capacitor de placas paralelas se calcula con la siguiente fórmula:
C = (ε₀ * A) / d
Donde:
- C es la capacitancia en faradios (F).
- ε₀ (épsilon cero) es la permitividad del espacio libre (o vacío), una constante física que tiene un valor aproximado de 8.85 × 10⁻¹² F/m (faradios por metro).
- A es el área de una de las placas en metros cuadrados (m²).
- d es la distancia de separación entre las placas en metros (m).
Esta fórmula nos revela información importante: la capacitancia es directamente proporcional al área de las placas (cuanto más grandes sean las placas, más carga pueden almacenar) e inversamente proporcional a la distancia que las separa (cuanto más cerca estén, mayor será la atracción de cargas opuestas y, por lo tanto, mayor la capacitancia).
Ejemplo de Cálculo de un Capacitor de Placas Paralelas
Consideremos un capacitor de placas paralelas vacío con placas metálicas, cada una con un área de 1.00 m², separadas por 1.00 mm.
a) ¿Cuál es la capacitancia de este capacitor?
Primero, convertimos la distancia a metros: 1.00 mm = 1.00 × 10⁻³ m.
Aplicamos la fórmula:
C = (ε₀ * A) / d
C = (8.85 × 10⁻¹² F/m * 1.00 m²) / (1.00 × 10⁻³ m)
C = 8.85 × 10⁻⁹ F
C = 8.85 nF (nanofaradios)
Este valor, 8.85 nF, es una capacitancia relativamente pequeña, lo que ilustra lo difícil que es construir un dispositivo con una gran capacitancia utilizando placas paralelas simples y aire/vacío como dieléctrico.
b) ¿Cuánta carga se almacena en este capacitor si se le aplica un voltaje de 3.00 × 10³ V (3000 V)?
Utilizamos la definición fundamental de capacitancia: C = Q / V. Despejando Q:
Q = C * V
Q = (8.85 × 10⁻⁹ F) * (3.00 × 10³ V)
Q = 26.55 × 10⁻⁶ C
Q = 26.6 µC (microculombios)
Esta carga es ligeramente mayor que las encontradas en aplicaciones típicas de electricidad estática, pero aún así, un capacitor de este tamaño puede almacenar una cantidad de carga considerable.
El Desafío de un Capacitor de 1 Faradio
Para ilustrar aún más la magnitud del faradio, imaginemos que queremos construir un capacitor de placas paralelas con una capacitancia de 1.0 F, manteniendo la separación entre las placas en 1.0 mm (1.0 × 10⁻³ m).
Reorganizamos la fórmula de capacitancia para despejar el área (A):
A = (C * d) / ε₀
A = (1.0 F * 1.0 × 10⁻³ m) / (8.85 × 10⁻¹² F/m)
A = 1.1 × 10⁸ m²
Esto significa que cada placa tendría que tener un área de 110 millones de metros cuadrados. Si las placas fueran cuadradas, cada lado tendría que medir aproximadamente 10.5 kilómetros. ¡Es por eso que un capacitor de 1 Faradio es tan grande en tamaño físico, y generalmente se logra mediante el uso de materiales dieléctricos avanzados y técnicas de enrollado que maximizan el área efectiva en un volumen pequeño!
Capacitor Esférico
Otro tipo de capacitor cuya capacitancia puede determinarse analíticamente es el capacitor esférico. Este consiste en dos cáscaras esféricas conductoras concéntricas con radios R₁ (cáscara interna) y R₂ (cáscara externa). Las cáscaras tienen cargas iguales y opuestas, +Q y -Q, respectivamente.
La capacitancia de un capacitor esférico se calcula con la fórmula:
C = (4 * π * ε₀ * R₁ * R₂) / (R₂ - R₁)
Donde:
- C es la capacitancia en faradios (F).
- π es la constante pi (aproximadamente 3.14159).
- ε₀ es la permitividad del espacio libre (8.85 × 10⁻¹² F/m).
- R₁ es el radio de la cáscara interna en metros (m).
- R₂ es el radio de la cáscara externa en metros (m).
Es importante que R₂ sea mayor que R₁ para que la capacitancia sea positiva, lo cual es físicamente consistente.
Capacitancia de una Esfera Aislada
Un caso especial del capacitor esférico es una esfera conductora aislada. Esto se puede considerar como un capacitor esférico donde la cáscara externa tiene un radio infinitamente grande (R₂ → ∞). En este límite, la fórmula para la capacitancia de una esfera aislada de radio R₁ se simplifica a:
C = 4 * π * ε₀ * R₁
Esto demuestra que incluso una esfera conductora sola tiene una capacitancia inherente con respecto al infinito.
Tipos de Capacitores Comunes y sus Características
Más allá de las configuraciones ideales, los capacitores comerciales se presentan en una amplia variedad de formas y tamaños, cada uno optimizado para diferentes aplicaciones. Aunque la fórmula general C = Q/V y las fórmulas geométricas aplican, las propiedades del dieléctrico y la construcción física determinan su rendimiento.
| Tipo de Capacitor | Material Dieléctrico Típico | Características Clave | Aplicaciones Comunes |
|---|---|---|---|
| Cerámico | Cerámica | No polarizado, bajo costo, pequeño tamaño, valores de capacitancia bajos (pF a nF), buena estabilidad de temperatura. | Filtros de desacoplo, circuitos de alta frecuencia, temporizadores, osciladores. |
| Electrolítico | Óxido metálico (ej. óxido de aluminio) | Polarizado (debe conectarse con la polaridad correcta), alta capacitancia (µF a mF), tamaño relativamente grande. | Fuentes de alimentación (filtrado de rizado), acoplamiento de audio, temporizadores de larga duración. |
| De Película (Poliéster, Polipropileno) | Plástico (ej. poliéster, polipropileno) | No polarizado, buena estabilidad, baja ESR (resistencia serie equivalente), valores de capacitancia medios (nF a µF). | Audio de alta fidelidad, circuitos de temporización precisos, filtros, osciladores. |
| De Tantalio | Óxido de tantalio | Polarizado, alta capacitancia en un tamaño muy pequeño, buena estabilidad de temperatura, baja ESR. | Dispositivos móviles, computadoras portátiles, fuentes de alimentación compactas. |
La elección del tipo de capacitor depende de factores como la capacitancia requerida, el voltaje de operación, la frecuencia, la tolerancia, la estabilidad de temperatura y el costo.
Preguntas Frecuentes (FAQ) sobre Capacitores
¿Por qué es importante la capacitancia en los circuitos electrónicos?
La capacitancia es fundamental porque permite a los capacitores realizar varias funciones críticas: suavizar el voltaje en fuentes de alimentación (filtrado), almacenar energía para liberarla rápidamente (como en flashes de cámara o desfibriladores), bloquear corriente continua mientras permiten el paso de corriente alterna (acoplamiento/desacoplamiento), y ser parte integral de circuitos de temporización y osciladores.
¿Qué es un dieléctrico y por qué se usa en los capacitores?
Un dieléctrico es un material aislante que se coloca entre las placas conductoras de un capacitor. Su función principal es aumentar la capacitancia del dispositivo. Los materiales dieléctricos tienen una constante dieléctrica (κ) que es mayor que la del vacío (κ=1). Al introducir un dieléctrico, el campo eléctrico entre las placas se reduce, lo que permite que el capacitor almacene más carga para el mismo voltaje, o que requiera menos voltaje para la misma carga. Además, un dieléctrico previene el contacto físico entre las placas y aumenta el voltaje de ruptura del capacitor.
¿Qué significa la tolerancia en un capacitor?
La tolerancia de un capacitor indica el rango aceptable de desviación de su valor de capacitancia nominal. Se expresa como un porcentaje. Por ejemplo, un capacitor de 100 nF con una tolerancia del ±10% significa que su valor real puede estar entre 90 nF y 110 nF. Para aplicaciones críticas, se requieren capacitores con tolerancias más ajustadas (valores más bajos).
¿Puede un capacitor almacenar una cantidad infinita de carga?
No, un capacitor no puede almacenar una cantidad infinita de carga. Existe un límite de voltaje al que puede ser sometido antes de que el material dieléctrico se rompa o se vuelva conductor, permitiendo que la corriente fluya directamente entre las placas. Este límite se conoce como el voltaje de ruptura dieléctrica o voltaje nominal del capacitor. Exceder este voltaje puede dañar permanentemente el capacitor.
Conclusión
Los capacitores son componentes versátiles y omnipresentes en el mundo de la electrónica. Desde su capacidad para almacenar y liberar energía hasta su papel en el filtrado de señales, comprender su funcionamiento, cómo leer sus valores codificados y cómo se calculan sus propiedades es una habilidad invaluable. Ya sea que estés diseñando un nuevo circuito o simplemente reparando un dispositivo antiguo, el conocimiento de los capacitores te permitirá abordar proyectos con mayor confianza y precisión. La próxima vez que veas un pequeño componente cilíndrico o de disco en una placa de circuito, recordarás la compleja física y la sencilla lógica que encierra este fundamental almacenador de carga.
