Calcula el Valor de tu Condensador Trifásico

En el mundo industrial y comercial moderno, la eficiencia energética no es solo una moda, sino una necesidad imperante. Uno de los elementos clave para lograr esta eficiencia, especialmente en sistemas de gran consumo, es el correcto dimensionamiento y la instalación de condensadores trifásicos. Estos dispositivos son fundamentales para la corrección del factor de potencia, un concepto que, si se maneja adecuadamente, puede traducirse en significativos ahorros económicos y una mejora sustancial en la calidad de la energía de su instalación. Comprender cómo calcular el valor de un condensador trifásico es, por lo tanto, una habilidad invaluable para ingenieros, técnicos y propietarios de empresas que buscan optimizar sus operaciones y reducir su huella energética.

¿Qué es un Condensador Trifásico y por qué es Crucial?

Un condensador, en su esencia más básica, es un dispositivo que almacena energía en un campo eléctrico. En sistemas trifásicos, un banco de condensadores trifásicos se utiliza principalmente para suministrar la potencia reactiva necesaria a las cargas inductivas (como motores, transformadores y balastros de iluminación). Estas cargas consumen potencia reactiva de la red, lo que provoca un bajo factor de potencia. Un bajo factor de potencia significa que la empresa de servicios eléctricos debe generar más corriente de la que realmente se utiliza para realizar trabajo útil, lo que resulta en mayores pérdidas en las líneas de transmisión y distribución, una caída de voltaje y, en última instancia, penalizaciones económicas para el consumidor.

Al instalar condensadores trifásicos, se compensa esta potencia reactiva demandada por las cargas inductivas, liberando a la red eléctrica de tener que suministrarla. Esto mejora el factor de potencia, lo acerca a la unidad (1.0), y trae consigo una serie de beneficios tangibles: reducción de las pérdidas de energía en los conductores, mejora de la regulación de voltaje, aumento de la capacidad de carga de los transformadores y cables existentes, y, lo más importante, la eliminación de recargos por bajo factor de potencia en la factura eléctrica. En resumen, los condensadores trifásicos son una inversión inteligente que se traduce en mayor eficiencia energética y ahorro.

La Fórmula Fundamental de la Capacitancia: C = Q / V

Antes de sumergirnos en los cálculos específicos para sistemas trifásicos, es fundamental entender la definición básica de la capacitancia. La fórmula fundamental es C = Q / V. Aquí, C representa la capacitancia del condensador, medida en faradios (F). Un faradio es una unidad de capacitancia muy grande, por lo que en la práctica se suelen utilizar submúltiplos como microfaradios (µF) o nanofaradios (nF). Q es la carga eléctrica almacenada en el condensador, medida en culombios (C), y V es la diferencia de potencial o voltaje a través del condensador, medida en voltios (V). Esta fórmula nos dice que un condensador tiene una capacitancia de un faradio si un culombio de carga causa una diferencia de potencial de un voltio a través de sus placas.

Aunque esta fórmula es la base teórica de la capacitancia, no es la que se utiliza directamente para calcular el tamaño de un condensador trifásico para la corrección del factor de potencia. Para ese propósito, necesitamos enfocarnos en la potencia reactiva, medida en kVAR (kiloVoltios Amperios Reactivos), y luego convertir esa potencia en capacitancia en faradios o microfaradios.

Cálculo del kVAR Requerido para Condensadores Trifásicos

El primer paso y el más crítico para dimensionar un condensador trifásico es determinar la cantidad de potencia reactiva (kVAR) que necesita ser compensada. Este cálculo se basa en el factor de potencia actual de su instalación y el factor de potencia objetivo al que desea llegar. La potencia activa (kW) de su carga es también un dato esencial.

La fórmula general para calcular el kVAR requerido es:

kVAR (requerido) = kW (potencia activa) x Factor de Multiplicación

El 'Factor de Multiplicación' es un valor derivado de las tangentes de los ángulos de fase correspondientes a los factores de potencia inicial y objetivo. Se calcula como tan(arccos(FP inicial)) - tan(arccos(FP objetivo)). Afortunadamente, no es necesario calcular este factor manualmente cada vez; existen tablas precalculadas que simplifican enormemente este proceso. A continuación, se presenta una tabla de factores de multiplicación comúnmente utilizada:

Nota: Los valores en la tabla pueden variar ligeramente dependiendo de la fuente debido al redondeo. El valor resaltado en negrita (0.416) es el que se usaría en el ejemplo proporcionado para 0.85 a 0.98.

Ejemplo de Cálculo de kVAR Requerido:

Supongamos que tenemos los siguientes datos de su instalación:

• Potencia Activa (kW): 800 kW
• Factor de Potencia Inicial: 0.85
• Factor de Potencia Objetivo: 0.98

Usando la tabla, encontramos que para un FP inicial de 0.85 y un FP objetivo de 0.98, el factor de multiplicación es aproximadamente 0.416. Este valor se obtiene de la intersección de la fila '0.85' y la columna '0.98'.

Aplicamos la fórmula:

kVAR (requerido) = 800 kW x 0.416 = 332.8 kVAR

Esto significa que su instalación requiere un banco de condensadores que suministre aproximadamente 332.8 kVAR para elevar el factor de potencia de 0.85 a 0.98. Es importante redondear este valor al kVAR estándar más cercano disponible en el mercado, que generalmente son múltiplos de 25 o 50 kVAR (por ejemplo, 300 kVAR, 350 kVAR).

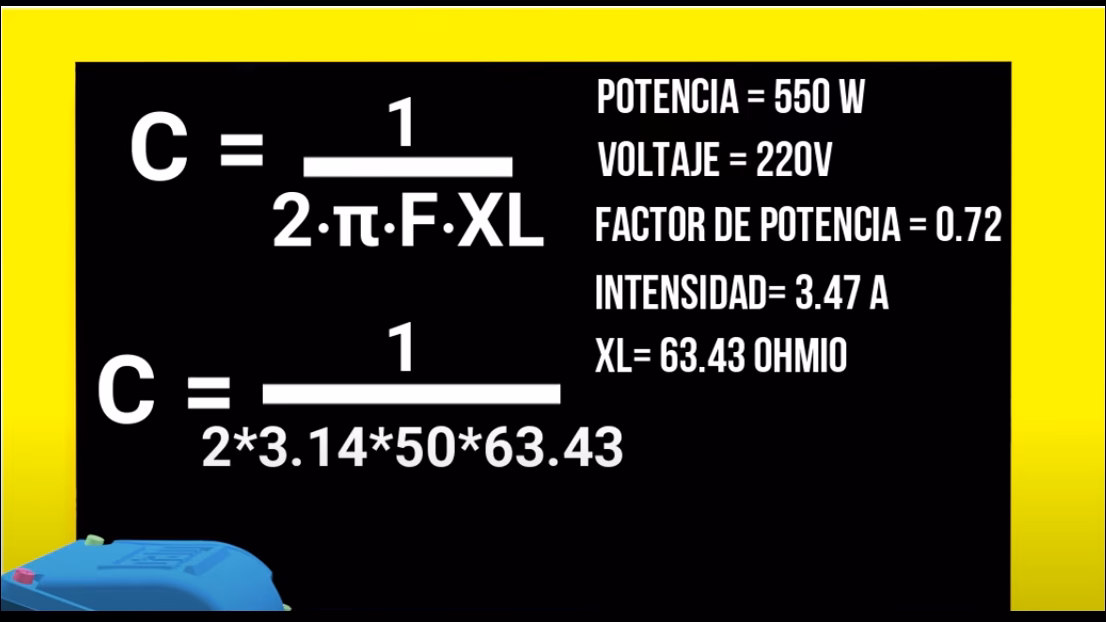

Transformando kVAR a Capacitancia (Faradios) para un Condensador Trifásico

Una vez que hemos determinado el kVAR total requerido, el siguiente paso es calcular la capacitancia individual (en Faradios o Microfaradios) de cada condensador dentro del banco trifásico. Para un sistema trifásico balanceado, el banco de condensadores se suele conectar en configuración delta (triángulo) o estrella (Y). La conexión en delta es muy común para bancos de condensadores de corrección de factor de potencia.

La fórmula para calcular la capacitancia por fase (C_fase) en microfaradios (µF) para un banco de condensadores trifásico que suministra un total de Q_kVAR a un voltaje de línea V_linea (en Voltios) y frecuencia f (en Hertz) es la siguiente, asumiendo una conexión en delta:

C_fase (µF) = (kVAR_total * 10^9) / (3 * (2 * PI * f) * V_linea²)

Donde:

• C_fase: Capacitancia de cada condensador individual en el banco trifásico (en microfaradios, µF).
• kVAR_total: La potencia reactiva total calculada que el banco debe suministrar (en kVAR).
• PI: La constante matemática Pi (aproximadamente 3.14159).
• f: La frecuencia del sistema eléctrico (en Hertz, Hz). Comúnmente 50 Hz o 60 Hz.
• V_linea: El voltaje de línea a línea del sistema trifásico (en Voltios, V).
• 3: Factor que indica que la potencia total se distribuye entre las tres fases en una conexión delta.
• 10^9: Factor de conversión para pasar de kVAR a VA (multiplicando por 1000) y de Faradios a microfaradios (multiplicando por 10^6).

Ejemplo de Cálculo de Capacitancia:

Continuando con el ejemplo anterior, donde calculamos un kVAR total requerido de 332.8 kVAR. Supongamos que la instalación opera a:

• Voltaje de línea (V_linea): 480 V
• Frecuencia (f): 60 Hz

Aplicamos la fórmula:

C_fase (µF) = (332.8 * 10^9) / (3 * (2 * 3.14159 * 60) * 480²)

Primero calculamos el denominador:

• 2 * 3.14159 * 60 = 376.991
• 480² = 230400
• 3 * 376.991 * 230400 = 260840486.4

Ahora, el numerador:

• 332.8 * 10^9 = 332800000000

Finalmente, la capacitancia por fase:

C_fase (µF) = 332800000000 / 260840486.4 ≈ 1275.8 µF

Esto significa que cada una de las tres fases del banco de condensadores debería tener una capacitancia de aproximadamente 1275.8 microfaradios. En la práctica, se seleccionan condensadores estándar disponibles en el mercado que sumen este valor, o un valor ligeramente superior para asegurar la compensación adecuada.

Preguntas Frecuentes (FAQs) sobre Condensadores Trifásicos y Factor de Potencia

¿Qué es el factor de potencia y por qué es tan importante?
El factor de potencia (FP) es la relación entre la potencia activa (kW) que realiza trabajo útil y la potencia aparente (kVA) total consumida por un equipo o instalación. Se expresa como un número entre 0 y 1. Un FP cercano a 1 (idealmente 1.0) indica que la mayor parte de la energía consumida se está utilizando para trabajo útil, lo que se traduce en una mayor eficiencia. Un FP bajo significa que una gran parte de la corriente consumida es potencia reactiva, que no realiza trabajo pero circula por la red, aumentando las pérdidas y la demanda de corriente, lo que puede llevar a multas por parte de la compañía eléctrica y a un sobredimensionamiento innecesario de equipos.

¿Cuáles son los principales beneficios de corregir el factor de potencia?
Los beneficios son múltiples y significativos: 1) Reducción de la factura eléctrica al evitar penalizaciones por bajo factor de potencia. 2) Disminución de las pérdidas de energía en los conductores y transformadores, lo que se traduce en ahorro de energía. 3) Mejora en la regulación del voltaje, lo que estabiliza el suministro y prolonga la vida útil de los equipos. 4) Aumento de la capacidad de carga de los equipos eléctricos existentes (transformadores, cables), permitiendo añadir más carga sin necesidad de costosas actualizaciones de infraestructura. 5) Contribución a la sostenibilidad al reducir el consumo de energía y la huella de carbono.

¿Cuándo debo considerar instalar condensadores trifásicos?
Debe considerar la instalación de condensadores trifásicos si su factura eléctrica muestra cargos por bajo factor de potencia, si experimenta caídas de voltaje significativas en su instalación, si planea aumentar la carga en su sistema eléctrico existente sin invertir en nueva infraestructura, o simplemente si busca optimizar su eficiencia energética general. Un estudio de calidad de energía realizado por un profesional puede determinar con precisión su necesidad.

¿La capacitancia es siempre la misma en todas las fases de un banco trifásico?
Sí, en un sistema trifásico balanceado, se asume que las cargas son iguales en las tres fases y, por lo tanto, la capacitancia de cada condensador individual dentro del banco trifásico es la misma. Esto asegura una compensación uniforme de la potencia reactiva en todo el sistema. En casos de desequilibrio de carga significativo, podrían considerarse soluciones más complejas, pero para la corrección estándar del factor de potencia, los bancos de condensadores se diseñan con capacitancia igual por fase.

¿Qué sucede si sobredimensiono el banco de condensadores?
Sobredimensionar un banco de condensadores puede llevar a un factor de potencia capacitivo (adelantado), lo cual también puede generar penalizaciones por parte de la compañía eléctrica y causar problemas como sobrevoltajes y resonancias armónicas. Es crucial realizar un cálculo preciso y seleccionar un banco de condensadores que se ajuste a las necesidades reales de la instalación para evitar tanto la subcompensación como la sobrecompensación.

Conclusión

El cálculo preciso del valor de un condensador trifásico es una tarea fundamental para cualquier instalación eléctrica que busque optimizar su consumo y mejorar su eficiencia. Desde la determinación del kVAR requerido, pasando por la consulta de tablas de factores de multiplicación, hasta la conversión final a la capacitancia en microfaradios, cada paso es crucial para asegurar que su sistema opere con un óptimo factor de potencia. Al invertir en la corrección del factor de potencia, no solo cumplirá con las normativas y evitará costosas penalizaciones, sino que también contribuirá a la longevidad de sus equipos y a la sostenibilidad ambiental. Si bien los cálculos pueden parecer complejos, las herramientas y fórmulas proporcionadas en este artículo le ofrecen una guía clara para tomar decisiones informadas y lograr una gestión energética más inteligente.
