Transistores como Interruptores: La Guía Definitiva

En el vasto universo de la electrónica, pocas herramientas son tan versátiles y fundamentales como el transistor. Más allá de su función como amplificador de señales, su capacidad para actuar como un interruptor electrónico lo convierte en un componente indispensable en innumerables aplicaciones, desde el control de simples luces hasta la gestión de complejos sistemas robóticos y automatizados. Ya seas un entusiasta principiante que da sus primeros pasos en el mundo de los circuitos, o un ingeniero experimentado buscando optimizar diseños, comprender cómo utilizar un transistor como interruptor es una habilidad práctica y poderosa. Este artículo te guiará a través de los fundamentos, los componentes esenciales y las instrucciones paso a paso para configurar los tipos de transistores más comunes – los BJT (Transistores de Unión Bipolar) y los MOSFET (Transistores de Efecto de Campo Metal-Óxido-Semiconductor) – para que funcionen como interruptores eficientes y confiables. Prepárate para desbloquear el potencial de tus proyectos y controlar dispositivos de corriente continua con una precisión y sencillez que te sorprenderán.

Transistores de Unión Bipolar (BJT) como Interruptores

Los Transistores de Unión Bipolar, comúnmente conocidos como BJT, son una piedra angular en la electrónica. Vienen en dos sabores principales: NPN y PNP. Cada uno de ellos posee tres terminales vitales: la base, el colector y el emisor. Una de las características distintivas de los BJT es que su operación se controla mediante la cantidad de corriente que fluye a través de su terminal de base. Esta corriente, por mínima que sea, puede controlar una corriente significativamente mayor entre el colector y el emisor, lo que los hace ideales para la conmutación.

Un BJT puede operar en tres regiones principales:

• Región de Saturación: En este estado, el transistor está completamente encendido (ON). Actúa como un circuito cerrado, permitiendo que la máxima corriente fluya entre el colector y el emisor, asumiendo que la corriente de base es suficiente para polarizarlo completamente.
• Región de Corte: Aquí, el transistor está completamente apagado (OFF). Se comporta como un circuito abierto, bloqueando el flujo de corriente entre el colector y el emisor. Esto ocurre cuando no hay corriente de base o es insuficiente.
• Región Activa: En esta región, el transistor no está ni completamente encendido ni completamente apagado. Se utiliza principalmente para la amplificación de señales analógicas, donde la corriente de salida es proporcional a la corriente de entrada, pero no es la región deseada para aplicaciones de conmutación.

Para utilizar un BJT como interruptor, nuestro objetivo principal es hacer que el transistor transite entre la región de corte (interruptor abierto) y la región de saturación (interruptor cerrado). Aunque pueda sonar complejo, en la práctica es bastante directo y se logra con la aplicación adecuada de voltaje y corriente.

El Transistor NPN como Interruptor

El transistor NPN es el tipo de BJT más comúnmente utilizado como interruptor debido a su simplicidad de control. Para comprender cómo funciona un transistor NPN como interruptor, consideremos un ejemplo práctico y muy común en proyectos de electrónica.

Imagina que tienes una señal digital, como la que podría provenir de un microcontrolador tipo Arduino o cualquier otro dispositivo lógico, que oscila entre 0V (estado 'LOW' o apagado) y 5V (estado 'HIGH' o encendido). Tu objetivo es usar esta señal de bajo voltaje para controlar una carga que requiere un voltaje o una corriente mucho mayor, por ejemplo, una lámpara de 24V o un motor de mayor potencia. Conectar directamente la señal digital a la lámpara de 24V no funcionaría, ya que la señal de 5V es insuficiente y el microcontrolador no está diseñado para suministrar la corriente necesaria. Aquí es donde el transistor NPN entra en juego.

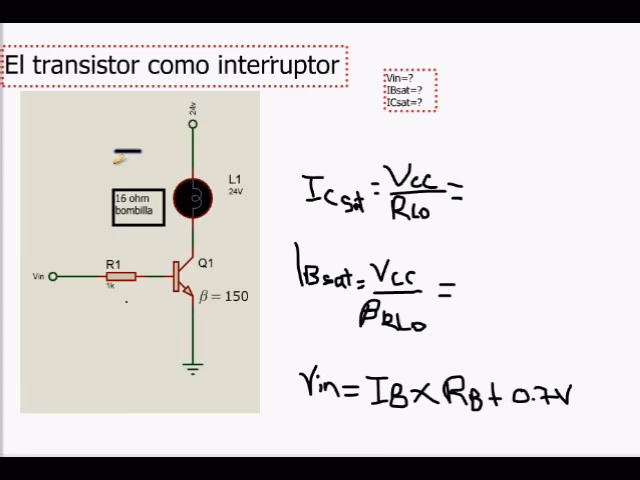

Circuito básico de un NPN como interruptor:

En una configuración típica, el emisor del transistor NPN se conecta a tierra (0V), la carga (por ejemplo, la lámpara) se conecta entre el colector y el terminal positivo de la fuente de alimentación de la carga (24V en nuestro ejemplo), y la señal de control se aplica a la base a través de una resistencia limitadora de corriente (resistencia de base).

• Cuando la señal de entrada es 5V (HIGH): Una corriente fluye desde la señal de entrada, a través de la resistencia de base (R_B), y hacia la base del transistor. Esta corriente de base polariza el transistor NPN, haciendo que entre en la región de saturación. En este estado, el transistor actúa como un interruptor cerrado, permitiendo que una corriente significativa fluya desde la fuente de 24V, a través de la lámpara, el colector y el emisor, hasta tierra. El resultado es que la lámpara se enciende.
• Cuando la señal de entrada es 0V (LOW): No se aplica voltaje a la base del transistor (o un voltaje insignificante). Consecuentemente, no fluye corriente a través de R_B hacia la base. Esto hace que el transistor entre en la región de corte, actuando como un interruptor abierto. La corriente no puede fluir desde la fuente de 24V a través de la lámpara y el transistor, por lo que la lámpara permanece apagada.

Es importante notar que en este circuito estamos utilizando una señal de entrada digital, pero puedes reemplazarla con cualquier señal de corriente continua (DC). Por ejemplo, podría ser un simple pulsador conectado a una fuente de alimentación de DC que, al ser presionado, suministra el voltaje necesario a la base.

Cómo Elegir la Resistencia de Base (RB) para NPN

La elección de la resistencia de base (R_B) es un paso crítico para asegurar que el transistor funcione correctamente como interruptor. Los transistores bipolares se controlan por la corriente de base que aplicas. La corriente que fluye del colector al emisor (I_C) se puede determinar multiplicando la corriente que fluye de la base al emisor (I_B) por la ganancia de corriente del transistor, a menudo denotada como β (beta) o h_FE. La relación es la siguiente:

IC = IB × β

Por lo tanto, seleccionar el valor correcto para R_B es de suma importancia para garantizar que el transistor se sature completamente cuando se active y que no se dañe por un exceso de corriente en la base.

Dado que la unión base-emisor de un BJT se comporta de manera muy similar a un diodo (específicamente, un diodo polarizado en directa), el cálculo de la resistencia de base se asemeja al cálculo de una resistencia en serie con un LED. Cuando colocas una resistencia en serie con un diodo, el diodo 'toma' el voltaje que necesita para polarizarse (aproximadamente 0.7V para la unión base-emisor de silicio, aunque puede variar ligeramente según el modelo del transistor), y el voltaje restante cae a través de la resistencia. Así, puedes calcular la corriente a través de la resistencia de base de la siguiente manera:

IB = (Vin - VBE) / RB

Donde:

• Vin es el voltaje de la señal de entrada (por ejemplo, 5V de un Arduino).
• VBE es la caída de voltaje entre la base y el emisor (aproximadamente 0.7V para transistores de silicio).
• RB es el valor de la resistencia de base que queremos calcular.

Para determinar el valor de R_B, primero necesitas conocer la corriente que tu carga requiere. Esta es la corriente del colector (I_C). Por ejemplo, si tienes una lámpara que necesita 1 Amperio (A) para encenderse completamente, y un transistor con una ganancia (β) de 100, entonces necesitarías una corriente de base (I_B) de:

IB = IC / β = 1 A / 100 = 0.01 A (o 10 mA)

Ahora que sabes cuánta corriente de base (I_B) necesitas, puedes usar la Ley de Ohm para encontrar el valor de la resistencia. Despejando R_B de la fórmula anterior:

RB = (Vin - VBE) / IB

Si Vin es 5V y VBE es 0.7V, entonces:

RB = (5V - 0.7V) / 0.01 A = 4.3V / 0.01 A = 430 ohmios (Ω)

Es importante considerar que los transistores tienen limitaciones de corriente. Muchos transistores de propósito general solo pueden manejar hasta 100 mA de corriente de colector. Para una corriente de 1A, es fundamental elegir un transistor que pueda soportar esa corriente y, a menudo, uno con una ganancia (β) lo suficientemente alta como para que la corriente de base no sea excesiva para la fuente de control. Siempre consulta la hoja de datos (datasheet) del transistor para conocer sus máximas corrientes y voltajes.

El Transistor PNP como Interruptor

Un transistor PNP funciona de manera similar a un transistor NPN en operaciones de conmutación, pero la dirección del flujo de corriente y la lógica de control están invertidas. Mientras que un NPN conmuta la conexión a tierra, un PNP conmuta la conexión a la alimentación positiva.

En un transistor PNP, el emisor se conecta a la fuente de alimentación positiva (V_CC), la carga se conecta entre el colector y la tierra, y la base se controla con un voltaje más bajo que el emisor para activar el transistor.

Consideremos nuevamente nuestro objetivo de encender/apagar una lámpara de 25W utilizando un transistor PNP en su configuración de emisor común.

Circuito básico de un PNP como interruptor:

En esta configuración, el emisor está conectado al terminal positivo de la fuente de alimentación. La lámpara se conecta entre el colector y el terminal negativo (tierra) de la fuente de alimentación. La base se controla a través de una resistencia.

• Cuando el pulsador está abierto (o la señal de control es alta, cercana a V_CC): No fluye corriente a través de la base porque el voltaje de la base es igual o muy cercano al voltaje del emisor (V_CC). Esto significa que no hay una caída de voltaje significativa entre el emisor y la base para polarizar la unión E-B. En este estado, el transistor no está activado y actúa como un interruptor abierto, impidiendo el flujo de corriente a través de la lámpara, que permanece apagada.
• Cuando el pulsador está cerrado (o la señal de control es baja, cercana a tierra): Al cerrar el pulsador, la base se conecta a tierra (0V) a través de la resistencia de base. Esto crea una diferencia de potencial negativa entre la base y el emisor (V_BE es negativo, o V_EB es positivo, y mayor que la caída del diodo). Esta diferencia de potencial hace que fluya corriente desde el emisor, a través de la base, y hacia tierra, polarizando el transistor PNP. Como resultado, el transistor actúa como un interruptor cerrado, permitiendo que la corriente fluya desde la fuente de alimentación (V_CC), a través del emisor, el colector, la lámpara, y finalmente a tierra, encendiendo la lámpara.

La configuración de emisor común para un PNP puede parecer contraintuitiva al principio porque el emisor está conectado al terminal positivo de la fuente de alimentación. Sin embargo, dado que las corrientes fluyen en la dirección opuesta en un PNP en comparación con un NPN, la base debe ser más negativa que el emisor para que el PNP se encienda. Esto es lo que permite que la corriente fluya y active el dispositivo.

Cómo Elegir la Resistencia de Base (RB) para PNP

Los cálculos para la resistencia de base de un transistor PNP son muy similares a los de un NPN, con una ligera adaptación debido a la inversión de polaridades. La fórmula básica IC = IB × β sigue siendo válida.

Por ejemplo, si la lámpara requiere 1 A (I_C) y utilizas un transistor PNP con una β de 50, la corriente de base (I_B) necesaria sería:

IB = IC / β = 1 A / 50 = 0.02 A (o 20 mA)

Ahora, para aplicar la Ley de Ohm y encontrar R_B, la ecuación se modifica ligeramente para reflejar la caída de voltaje a través de la resistencia de base. En un circuito PNP donde la base se conecta a tierra a través de la resistencia para activarlo, el voltaje a través de R_B (V_RB) es la diferencia entre el voltaje de la fuente de alimentación (V_CC) y la caída de voltaje entre el emisor y la base (V_EB, que para un PNP es el equivalente a la caída de diodo de 0.7V, pero con la base más negativa que el emisor).

VRB = VCC - VEB (donde V_EB es el ~0.7V del diodo E-B)

Entonces, usando la Ley de Ohm:

RB = VRB / IB = (VCC - VEB) / IB

Si, por ejemplo, VCC es 12V y VEB es 0.7V:

RB = (12V - 0.7V) / 0.02 A = 11.3V / 0.02 A = 565 ohmios (Ω)

Siempre redondea al valor de resistencia estándar más cercano disponible en el mercado (por ejemplo, 560 Ω o 680 Ω).

Control de Transistores PNP con un Microcontrolador

Cuando se utiliza un microcontrolador (como un Arduino) para controlar un transistor PNP, la conexión directa a la base puede ser problemática. Esto se debe a que un microcontrolador generalmente emite señales de 0V o 5V. Para activar un PNP, la base debe ser significativamente más negativa que el emisor (V_CC). Si la señal de control es 5V y V_CC es, por ejemplo, 12V, un microcontrolador de 5V no puede llevar la base a un voltaje lo suficientemente bajo como para activar el transistor si el emisor está a 12V.

Para superar esto y permitir que un microcontrolador controle un transistor PNP, se puede emplear una configuración especial, como la configuración Sziklai (también conocida como par complementario o par Darlington complementario) o simplemente utilizando un transistor NPN de bajo consumo como "conductor" para conmutar la base del PNP. Esta solución permite que la señal de bajo voltaje del microcontrolador controle indirectamente el transistor PNP de potencia.

MOSFET como Interruptor

Los Transistores de Efecto de Campo Metal-Óxido-Semiconductor, o MOSFET, son otra categoría fundamental de transistores, especialmente prevalentes en aplicaciones de conmutación de alta velocidad y alta potencia. A diferencia de los BJT, que son controlados por corriente en la base, los MOSFET son controlados por el voltaje aplicado a su terminal de compuerta (Gate). Esta característica los hace muy eficientes, ya que la compuerta consume muy poca corriente una vez que el MOSFET está encendido o apagado.

Los MOSFET también vienen en dos tipos principales: los nMOS (o MOSFET de canal N) y los pMOS (o MOSFET de canal P). Cada uno tiene tres terminales: la Compuerta (Gate - G), el Drenador (Drain - D) y la Fuente (Source - S).

El nMOS Transistor como Interruptor

Un transistor nMOS funciona de la siguiente manera: cuando se aplica un voltaje entre la compuerta (G) y la fuente (S) que es mayor que el voltaje umbral (V_TH) del transistor, se crea un canal conductor entre el drenador y la fuente. Esto permite que la corriente fluya desde el drenador hacia la fuente, haciendo que el transistor actúe como un interruptor cerrado.

Si se aplican 0V a la compuerta (o un voltaje menor que V_TH), no se formará el canal conductor, y no fluirá corriente entre el drenador y la fuente. En este caso, el transistor se comportará como un interruptor abierto.

Probemos encender una lámpara con un nMOS:

En el circuito típico de un nMOS como interruptor, la lámpara se conecta entre el drenador y el terminal positivo de la fuente de alimentación de corriente continua (DC), mientras que la fuente del transistor se conecta directamente al terminal negativo (tierra). La compuerta se controla con la señal de entrada.

• Cuando se presiona el pulsador (o se aplica un voltaje alto a la compuerta): Se establece un voltaje positivo entre la compuerta y la fuente (V_GS). Si este voltaje es mayor que el voltaje umbral (V_TH) del MOSFET, el transistor se activa. Esto permite que la corriente fluya desde el terminal positivo de la fuente de alimentación, a través de la lámpara, el drenador y la fuente del MOSFET, hasta tierra. La lámpara se enciende. Es crucial asegurarse de que el voltaje que utilizas para la compuerta sea un poco más alto que el voltaje umbral (V_TH) especificado por el fabricante en la hoja de datos del MOSFET. Por ejemplo, el MOSFET IRF510 tiene un V_TH típico de 2.0V, por lo que utilizar una señal de control de 5V no presentaría ningún problema.
• Cuando el pulsador está abierto (o se aplica 0V a la compuerta): No hay voltaje entre la compuerta y la fuente, o es menor que V_TH. En este caso, el canal conductor no se forma, y la corriente no puede fluir. La lámpara permanecerá apagada.

¿Necesitan los MOSFET una Resistencia entre Gate y Source (RGS)?

Puede que te preguntes sobre la necesidad de una resistencia R_GS (resistencia de pull-down o pull-up). La compuerta de un MOSFET se comporta como un condensador (capacitancia gate-source). Esto significa que, si dejas la compuerta "flotando" (sin una conexión definida a tierra o a V_CC) después de haberle aplicado un voltaje, esta carga se mantendrá en la capacitancia de la compuerta, y el transistor podría permanecer encendido o en un estado indefinido.

Para asegurar una desactivación confiable del transistor cuando la señal de control se retira (o se pone a 0V), se utiliza una resistencia de pull-down entre la compuerta y la fuente (para nMOS). Esta resistencia proporciona un camino para que la carga en la capacitancia de la compuerta se disipe rápidamente, llevando el voltaje de la compuerta a 0V y asegurando que el transistor se apague. El valor de R_GS no es excesivamente crítico; una resistencia de 10 kΩ a 100 kΩ suele funcionar bien para la mayoría de las aplicaciones. Esta resistencia no limita la corriente de control de forma significativa, ya que la compuerta del MOSFET es de muy alta impedancia.

El pMOS Transistor como Interruptor

El transistor pMOS (MOSFET de canal P) es el complemento del nMOS y funciona de manera opuesta en cuanto a la lógica de control y el flujo de corriente. Para encender un transistor pMOS, el voltaje de la fuente a la compuerta (V_SG) debe ser mayor que el voltaje umbral (V_TH) del transistor. Esto significa que la compuerta debe ser más negativa que la fuente. En otras palabras, para activar un pMOS, se aplica un voltaje bajo (cercano a tierra) a su compuerta mientras la fuente está conectada a V_CC.

Circuito básico de un pMOS como interruptor:

En el diagrama de circuito de un pMOS como interruptor, la fuente del MOSFET se conecta al terminal positivo de la fuente de alimentación (V_CC). La lámpara se conecta entre el drenador y el terminal negativo (tierra) de la fuente de alimentación. La compuerta se controla con una señal que varía entre V_CC y 0V.

• Cuando el interruptor se conecta a L2 (o se aplica 0V a la compuerta): La compuerta se conecta a tierra (0V). Dado que la fuente está a V_CC (por ejemplo, 12V) y la compuerta a 0V, la compuerta es significativamente más negativa que la fuente (V_SG > V_TH). Esto activa el pMOS, creando un canal conductor entre la fuente y el drenador. La corriente fluye desde V_CC, a través de la fuente y el drenador del MOSFET, y luego a través de la lámpara hasta tierra, encendiendo la lámpara.
• Cuando el interruptor se conecta a L1 (o se aplica V_CC a la compuerta): La compuerta se conecta al mismo voltaje que la fuente (V_CC). En este caso, el voltaje entre la compuerta y la fuente (V_SG) es de 0V, lo cual es insuficiente para activar el transistor (ya que V_SG < V_TH). El pMOS se apaga, y la lámpara no recibe corriente, por lo que permanece apagada.

¿Necesitan los MOSFET una Resistencia de Gate?

La respuesta corta es "no siempre", pero la respuesta más precisa es "depende de la aplicación". A diferencia de los BJT que requieren una resistencia de base para limitar la corriente, la compuerta de un MOSFET, al ser esencialmente un condensador, no necesita una resistencia para limitar la corriente de forma continua. Sin embargo, en muchas aplicaciones, especialmente cuando se utiliza un microcontrolador o un controlador de alta velocidad para conmutar un MOSFET, una resistencia de compuerta (R_G) se vuelve muy recomendable.

Esta resistencia, colocada en serie con la compuerta, cumple varias funciones importantes:

• Limitar la corriente de carga/descarga de la compuerta: Aunque la compuerta no consume corriente continua, sí consume picos de corriente muy altos para cargar y descargar su capacitancia interna cada vez que se enciende o apaga. Estos picos de corriente pueden estresar o incluso dañar los pines de salida de un microcontrolador o de un controlador de MOSFET si no se limitan. Una resistencia de compuerta ayuda a suavizar estos picos.
• Prevenir oscilaciones: La capacitancia de la compuerta junto con la inductancia de los cables de conexión pueden formar un circuito resonante, lo que podría causar oscilaciones no deseadas en la señal de la compuerta. La resistencia de compuerta amortigua estas oscilaciones.
• Controlar la velocidad de conmutación: Un valor más alto de R_G ralentizará la carga/descarga de la compuerta, lo que a su vez ralentizará la velocidad a la que el MOSFET se enciende o apaga. Esto puede ser útil para reducir picos de corriente y ruido en el circuito, aunque a expensas de mayores pérdidas de potencia si el MOSFET se conmuta a alta frecuencia.

Así que, aunque un MOSFET funcione sin una resistencia de compuerta en muchos casos, añadir una puede ayudar a prevenir problemas de sobrecorriente en el dispositivo de control, mejorar la estabilidad del circuito y controlar mejor la velocidad de conmutación. Los valores típicos para R_G varían desde unos pocos ohmios hasta varias decenas de ohmios (por ejemplo, 10Ω a 100Ω).

Tabla Comparativa: BJT vs. MOSFET como Interruptores

Ambos tipos de transistores son excelentes para la conmutación, pero tienen características que los hacen más adecuados para diferentes aplicaciones. Aquí una comparación:

Preguntas Frecuentes (FAQs)

¿Cuál es la diferencia clave entre usar un BJT y un MOSFET como interruptor?

La diferencia fundamental radica en cómo se controlan. Los BJT son controlados por corriente: una pequeña corriente en la base controla una corriente mayor entre colector y emisor. Los MOSFET, en cambio, son controlados por voltaje: un voltaje aplicado a la compuerta crea un campo eléctrico que permite o bloquea el flujo de corriente entre drenador y fuente, consumiendo muy poca corriente en la compuerta una vez activados.

¿Por qué es importante la resistencia de base en un BJT?

La resistencia de base en un BJT es crucial por dos razones principales: primero, limita la corriente que fluye hacia la base del transistor, protegiéndolo de un exceso de corriente que podría dañarlo. Segundo, asegura que la corriente de base sea la adecuada para llevar al transistor a la región de saturación (completamente encendido) cuando se desea que actúe como un interruptor cerrado, garantizando así un funcionamiento eficiente.

¿Qué es la región de saturación y corte en un transistor BJT?

La región de saturación es el estado en el que el BJT está completamente encendido, actuando como un interruptor cerrado con la mínima resistencia posible entre colector y emisor. La región de corte es el estado opuesto, donde el BJT está completamente apagado, actuando como un interruptor abierto y bloqueando el flujo de corriente.

¿Necesito una resistencia de gate para un MOSFET?

Aunque un MOSFET puede funcionar sin una resistencia de compuerta en muchas aplicaciones, es altamente recomendable usarla, especialmente cuando se controlan a alta velocidad o con microcontroladores. Esta resistencia ayuda a limitar los picos de corriente que el controlador debe suministrar o absorber para cargar/descargar la capacitancia de la compuerta, protege el pin de salida del controlador, y ayuda a prevenir oscilaciones no deseadas.

¿Puedo controlar un motor DC grande con un transistor como interruptor?

Sí, absolutamente. Los transistores, especialmente los MOSFET de potencia, son la elección ideal para controlar motores DC grandes. Debes seleccionar un transistor que pueda manejar la corriente y el voltaje máximos requeridos por el motor, y que tenga una baja resistencia en estado ON (R_DS(on) para MOSFET) para minimizar las pérdidas de potencia y el calor generado.

¿Qué debo considerar al elegir un transistor para mi aplicación?

Al elegir un transistor, considera:

• El tipo de carga (corriente y voltaje requeridos).
• El voltaje y la corriente máximos que el transistor puede soportar (V_{CE_max}/V_{DS_max} y I_{C_max}/I_{D_max}).
• La ganancia (β o h_FE) para BJT, o el voltaje umbral (V_TH) y la resistencia en estado ON (R_DS(on)) para MOSFET.
• La velocidad de conmutación deseada.
• El costo y la disponibilidad.
• La disipación de calor (especialmente para cargas de alta potencia).

¿Son los transistores interruptores ideales?

Los transistores son interruptores casi ideales, pero no perfectos. Un interruptor ideal tendría resistencia cero cuando está encendido y resistencia infinita cuando está apagado, sin pérdidas de potencia. Los transistores reales tienen una pequeña caída de voltaje cuando están encendidos (V_CE(sat) para BJT o I_D*R_DS(on) para MOSFET) y una resistencia finita cuando están apagados (aunque muy alta), lo que resulta en pequeñas pérdidas de potencia. Sin embargo, para la mayoría de las aplicaciones prácticas, se comportan de manera muy cercana a un interruptor ideal.

¿Cuál es el propósito de una resistencia pull-down en un MOSFET?

Una resistencia pull-down (conectada entre la compuerta y la fuente en un nMOS, o entre la compuerta y tierra en un pMOS si la fuente está a Vcc) asegura que la compuerta del MOSFET se descargue a un estado conocido (generalmente 0V) cuando la señal de control no está activa. Esto es crucial porque la compuerta de un MOSFET se comporta como un condensador y puede retener una carga residual, manteniendo el transistor en un estado de encendido parcial o completo incluso cuando la señal de control ya no se aplica, lo que puede llevar a un comportamiento impredecible o incluso a daños en el transistor.
