Calcula y Elige Tu Termomagnético Ideal

Imagina por un momento que la producción de tu empresa se detiene por completo, o que tus electrodomésticos más valiosos sufren daños irreparables. Escenarios como estos no son tan lejanos como parecen si tu instalación eléctrica no cuenta con la protección adecuada. Hace poco, una pequeña empresa de producción alimentaria en Extremadura vivió en carne propia esta situación: un fallo eléctrico detuvo su operación durante horas. Por fortuna, un pequeño pero crucial dispositivo, el interruptor magnetotérmico, actuó a tiempo, protegiendo su costosa maquinaria de un cortocircuito potencialmente catastrófico. Este incidente no solo salvó sus equipos, sino que también nos inspiró a crear esta guía exhaustiva. Aquí desglosaremos todo lo que necesitas saber sobre estos guardianes silenciosos de tu sistema eléctrico: qué son, cómo funcionan, cómo calcular la intensidad nominal adecuada, y las normativas que rigen su uso. Con esta información, podrás optimizar la seguridad y eficiencia de tus instalaciones, garantizando la continuidad de tus operaciones y la vida útil de tus aparatos.

¿Qué es un Interruptor Magnetotérmico o Termomagnético?

El interruptor magnetotérmico, también conocido indistintamente como disyuntor termomagnético, es un dispositivo de protección esencial en cualquier instalación eléctrica moderna. Su nombre ya nos da una pista de su funcionamiento, pues combina dos mecanismos de acción: uno térmico y otro magnético. Su misión principal es salvaguardar los circuitos eléctricos de dos de los peligros más comunes y dañinos: las sobrecargas y los cortocircuitos. Cuando la corriente eléctrica supera los valores seguros preestablecidos, este interruptor actúa de inmediato, interrumpiendo el flujo eléctrico para prevenir daños severos en los cables, el cableado y los equipos conectados.

El mecanismo térmico entra en juego ante sobrecargas sostenidas. Estas son causadas por un aumento gradual de la corriente, que genera calor en un elemento bimetálico dentro del interruptor. Cuando este calor alcanza un punto crítico, el bimetal se deforma, provocando la apertura del circuito y el corte del suministro. Por otro lado, el mecanismo magnético es la respuesta rápida a los cortocircuitos, donde la corriente aumenta de forma drástica y casi instantánea. En este escenario, una bobina electromagnética se activa, generando un campo magnético que desplaza el interruptor y corta el flujo eléctrico de inmediato, actuando como un rayo para proteger la instalación.

La Evolución de la Protección Eléctrica: Una Breve Historia

Los sistemas de protección eléctrica tienen sus raíces a finales del siglo XIX, cuando visionarios como Thomas Edison desarrollaron los primeros fusibles de baja tensión para proteger sus incipientes instalaciones eléctricas. Sin embargo, no fue hasta el siglo XX cuando los interruptores magnetotérmicos comenzaron a consolidarse y ganar popularidad, impulsados por avances significativos en materiales y tecnología. Durante la década de 1920, los interruptores de aire y aceite eran comunes, pero presentaban desafíos en cuanto a su mantenimiento y operación, además de ser potencialmente peligrosos.

La invención del interruptor magnetotérmico marcó un antes y un después, ofreciendo una protección mucho más efectiva y, crucialmente, más segura. Desde entonces, estos dispositivos han evolucionado enormemente, incorporando materiales más resistentes, mecanismos de disparo más precisos y una capacidad mejorada para manejar corrientes elevadas. Hoy en día, son componentes indispensables en cualquier instalación eléctrica, desde el más modesto hogar hasta las más complejas y exigentes industrias, garantizando la seguridad y la continuidad operativa.

¿Por Qué Son Indispensables? Usos y Funciones del Magnetotérmico

La función primordial de un interruptor magnetotérmico es actuar como un centinela incansable de la red eléctrica, protegiendo los circuitos contra sobrecargas y cortocircuitos. Al detectar cualquier anomalía en la corriente, ya sea un aumento gradual o un pico súbito, interrumpe el flujo eléctrico para prevenir daños catastróficos. Su presencia es fundamental en diversos ámbitos:

• Instalaciones domésticas: En el hogar, protege tus valiosos electrodomésticos (lavadoras, neveras, hornos, televisores) de sufrir daños por sobrecarga o cortocircuito, y lo que es aún más importante, previene el riesgo de incendios eléctricos.
• Instalaciones industriales: En entornos industriales, donde la maquinaria y los equipos suelen ser de alto consumo y coste, los magnetotérmicos salvaguardan estos activos, garantizando la continuidad de la producción y evitando paradas inesperadas que pueden traducirse en enormes pérdidas económicas.
• Instalaciones comerciales: En centros comerciales, oficinas y otros establecimientos, aseguran la protección de sistemas eléctricos complejos, desde la iluminación hasta los equipos informáticos y de climatización, manteniendo un entorno seguro y funcional.

Más allá de su rol protector, el interruptor magnetotérmico ofrece una ventaja práctica adicional: permite realizar cortes manuales del suministro eléctrico en circuitos específicos. Esta funcionalidad es invaluable para tareas de mantenimiento, reparación o ampliación de la instalación sin necesidad de desconectar la totalidad del sistema, lo que facilita enormemente el trabajo y minimiza interrupciones.

Anatomía de un Guardián: Componentes del Interruptor Termomagnético

Para comprender a fondo cómo funciona un interruptor magnetotérmico, es útil conocer sus componentes principales, los cuales trabajan en perfecta sincronía para ofrecer la máxima protección:

• Carcasa: Generalmente fabricada en un plástico robusto y aislante, esta cubierta protege todos los componentes internos de agentes externos y permite la fijación segura del interruptor en el cuadro eléctrico.
• Palanca de accionamiento: Es el elemento visible y manual que permite conectar (encender) o desconectar (apagar) el circuito. Cuando el interruptor se dispara automáticamente, esta palanca se mueve a la posición de apagado.
• Mecanismo térmico: Compuesto por una lámina bimetálica (dos metales con coeficientes de dilatación diferentes unidos). Cuando la corriente excede su valor nominal por un tiempo prolongado (sobrecarga), la lámina se calienta, se deforma y acciona el mecanismo de disparo.
• Mecanismo magnético: Consiste en una bobina electromagnética. En caso de un cortocircuito, el aumento súbito y elevado de la corriente genera un campo magnético intenso en la bobina, que atrae un émbolo o núcleo, provocando un disparo instantáneo del interruptor.
• Bornes de conexión: Son los puntos de entrada y salida donde se conectan los cables eléctricos que forman parte del circuito a proteger. Es crucial que estas conexiones sean firmes y seguras.
• Contactos: Son los elementos internos que permiten o interrumpen el paso de corriente. Son accionados tanto por el mecanismo térmico como por el magnético para abrir el circuito.

El Corazón de la Seguridad: Cómo Funciona un Termomagnético

El funcionamiento de un interruptor magnetotérmico es una combinación inteligente de sus dos mecanismos de protección, actuando de manera diferente según el tipo de falla eléctrica detectada:

• Acción térmica (contra sobrecargas): Cuando un circuito se sobrecarga (por ejemplo, al conectar demasiados aparatos a un mismo enchufe o circuito), la corriente eléctrica que fluye excede el valor para el que el cableado y el interruptor están diseñados. Este exceso de corriente provoca un calentamiento gradual de la lámina bimetálica dentro del mecanismo térmico del interruptor. A medida que la temperatura aumenta, la lámina se curva debido a la diferente expansión de sus metales. Esta deformación activa un mecanismo que abre los contactos del interruptor, interrumpiendo el flujo de corriente y protegiendo así el circuito y los aparatos de un sobrecalentamiento peligroso que podría derivar en un incendio.
• Acción magnética (contra cortocircuitos): Un cortocircuito es una falla mucho más abrupta y peligrosa, donde la corriente aumenta de forma repentina y exponencial en una fracción de segundo (por ejemplo, si dos cables vivos se tocan accidentalmente). En este escenario, la corriente masiva fluye a través de la bobina electromagnética del interruptor. Este pico de corriente genera un campo magnético extremadamente potente que, de forma casi instantánea, atrae un pistón o armadura metálica. Este movimiento rápido y contundente provoca la apertura inmediata de los contactos del interruptor, cortando el suministro eléctrico antes de que la corriente descontrolada cause daños severos al cableado, destruya equipos o genere un arco eléctrico peligroso.

La combinación de estos dos mecanismos garantiza una protección integral y eficiente, permitiendo que el interruptor magnetotérmico responda tanto a aumentos lentos y sostenidos de corriente (sobrecargas) como a picos súbitos y catastróficos (cortocircuitos), asegurando la seguridad y la integridad de la instalación eléctrica y de quienes la utilizan.

Variedades para Cada Necesidad: Tipos de Interruptores Termomagnéticos

Los interruptores magnetotérmicos no son un dispositivo único; existen diferentes tipos diseñados para adaptarse a la configuración y las demandas específicas de cada instalación eléctrica. La clasificación más común se basa en el número de polos o conductores que protegen:

• Unipolares: Son los más básicos y protegen un único conductor de fase. Son ideales para circuitos monofásicos sencillos, como la iluminación o enchufes de bajo consumo en instalaciones residenciales.
• Bipolares: Protegen dos conductores, generalmente la fase y el neutro en sistemas monofásicos de mayor demanda o bifásicos. Se utilizan comúnmente para circuitos de electrodomésticos grandes o para cortar completamente la alimentación de un circuito monofásico.
• Tripolares: Diseñados específicamente para circuitos trifásicos, protegen simultáneamente los tres conductores de fase. Son habituales en instalaciones industriales o comerciales donde se utilizan motores y maquinaria que operan con corriente trifásica.
• Tetrapolares: Además de proteger los tres conductores de fase, también protegen el conductor neutro. Son la elección ideal para instalaciones trifásicas que requieren protección también en el neutro, ofreciendo una desconexión total del circuito.

Cada tipo de interruptor magnetotérmico ofrece un nivel de protección específico, adaptándose a las características y requerimientos de las diferentes instalaciones, ya sean residenciales, comerciales o industriales, garantizando que cada circuito esté adecuadamente protegido según su configuración y carga.

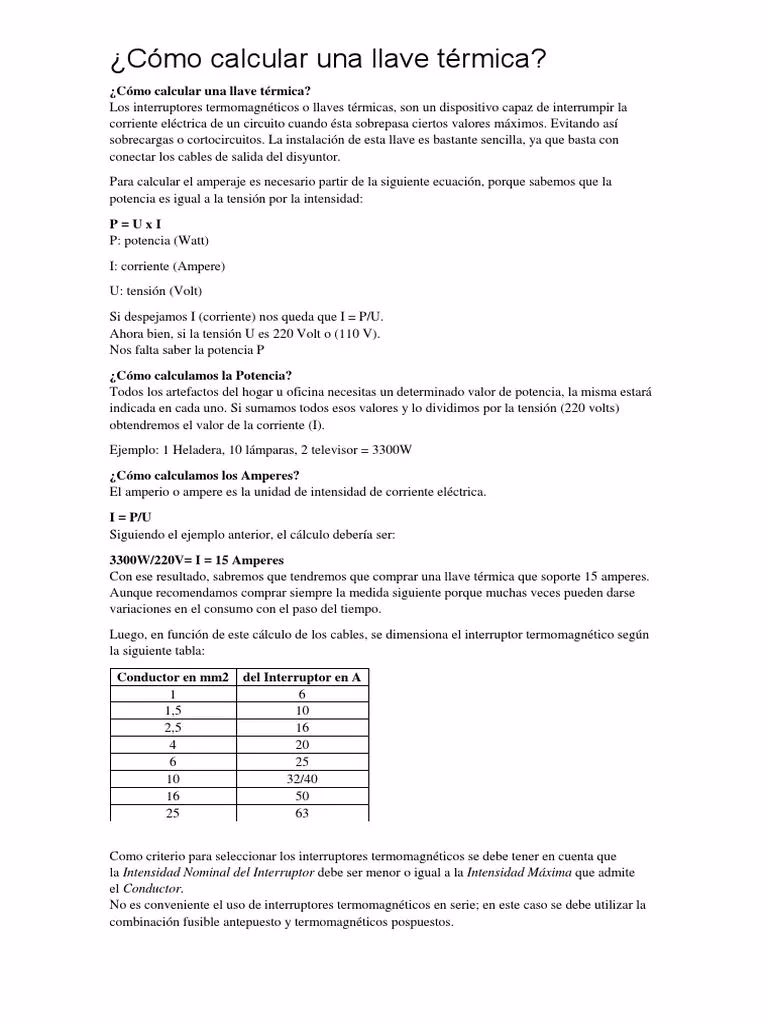

La Clave de la Protección: Cómo Calcular la Intensidad Nominal de un Interruptor Termomagnético

Calcular la intensidad nominal adecuada de un interruptor termomagnético es un paso crítico para garantizar que el dispositivo cumpla su función de protección de manera efectiva y sin disparos innecesarios. La intensidad nominal (In) es la máxima corriente que el interruptor puede soportar de forma continua sin activarse. Para determinarla, se deben seguir varios pasos y considerar factores importantes:

Paso 1: Calcular la Potencia Total del Circuito

Primero, debes identificar todos los dispositivos que estarán conectados al circuito que deseas proteger y sumar sus potencias en Watts (W). Si no conoces la potencia de un aparato, puedes buscarla en su etiqueta o manual.

Ejemplo práctico con cargas comunes:

• Focos (asumiendo 5 focos de 100 W c/u): 5 x 100 W = 500 W
• Refrigerador: 500 W
• Microondas: 1,200 W
• Aire acondicionado: 2,000 W

Potencia Total (P) = 500 W (focos) + 500 W (refrigerador) + 1,200 W (microondas) + 2,000 W (aire acondicionado) = 4,200 W

Paso 2: Determinar la Tensión de Suministro (Voltaje)

Conoce el voltaje de tu instalación eléctrica. Los voltajes más comunes son 127 V (en algunos países de América Latina) o 220 V (en España y otros países). Para nuestro ejemplo, usaremos 127 V.

Tensión (V) = 127 V

Paso 3: Calcular la Corriente Total (Intensidad de Trabajo - IB)

Utiliza la fórmula fundamental de la ley de Ohm para calcular la corriente que circulará por el circuito en condiciones normales de trabajo (IB):

I = P / V

Donde:

• I = Corriente en Amperios (A)
• P = Potencia Total en Watts (W)
• V = Tensión en Voltios (V)

Aplicando la fórmula a nuestro ejemplo:

I = 4,200 W / 127 V = 33.07 Amperios

Paso 4: Aplicar un Factor de Seguridad

Es crucial aplicar un factor de seguridad para compensar posibles picos de consumo, arranques de motores (corriente de arranque o 'inrush current') y para evitar disparos intempestivos. Se recomienda un factor entre el 20% y el 30%. Usaremos un 25% (multiplicar por 1.25).

Intensidad Nominal Requerida = Intensidad Total (IB) × Factor de Seguridad

Intensidad Nominal Requerida = 33.07 A × 1.25 = 41.34 Amperios

Paso 5: Seleccionar el Interruptor Termomagnético

Con el valor calculado (41.34 A), debes elegir el interruptor termomagnético de intensidad nominal estándar inmediatamente superior disponible en el mercado. Las intensidades nominales estándar suelen ser 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, etc.

Para nuestro ejemplo, el valor más cercano y superior sería un interruptor de 40 Amperios o, si el cálculo se acerca más a un límite superior, uno de 50 Amperios, dependiendo de la disponibilidad y el margen deseado.

Otros Factores Cruciales en la Selección:

Además de la intensidad nominal, hay otros parámetros que debes verificar:

• Tensión Nominal del Interruptor (Vn) vs. Tensión de la Red (U): La tensión nominal del interruptor (Vn) debe ser igual o superior a la tensión de la red (U) donde se instalará.
• Corriente Nominal (In) vs. Corriente Admisible del Cable (Iz): La corriente nominal del interruptor (In) debe ser menor o igual a la corriente máxima que puede soportar el cableado del circuito (Iz). Esto asegura que el cable esté protegido antes de sobrecalentarse. Si el interruptor es de 40A, el cableado debe ser capaz de soportar al menos 40A de forma continua.
• Corriente de Cortocircuito Nominal (Icn) vs. Corriente de Cortocircuito de la Instalación (Icc): El interruptor debe ser capaz de soportar y cortar la corriente máxima de cortocircuito que podría ocurrir en tu instalación (Icc). La corriente de cortocircuito nominal (Icn) del interruptor, que suele venir indicada en el dispositivo (por ejemplo, 4.5 kA o 6 kA), debe ser mayor que la Icc calculada para el punto de instalación.

En resumen, si en una instalación el consumo máximo (IB) es de 9 Amperios, se debe instalar al menos un interruptor termomagnético de 10 Amperios (In = 10 Amperios), siempre considerando los factores adicionales de cableado y cortocircuito.

Más Allá de la Corriente: Tipos de Curvas de Disparo (Z, B, C, D, K, S)

La selección de un interruptor termomagnético no solo depende de su intensidad nominal, sino también de su 'curva de disparo', que define cómo reacciona el dispositivo ante diferentes niveles de sobrecorriente y en qué tiempo. Esta curva muestra el tiempo que tarda la protección en activarse en función de la corriente eléctrica que circula, expresada como un múltiplo de la corriente nominal (In).

En la curva se distinguen dos zonas clave:

• Zona de Operación Térmica: Es la parte de la curva donde la interrupción se activa por una sobrecarga prolongada. El tiempo de disparo disminuye a medida que la corriente aumenta.
• Zona de Operación Magnética: Aquí, la interrupción se activa por un cortocircuito. El disparo es prácticamente instantáneo una vez que la corriente supera un umbral específico.

Dado que el disparo no es absolutamente exacto, se define una "banda de disparo" entre dos curvas: la curva 'a' (límite superior de valores seguros de accionamiento) y la curva 'b' (límite inferior de valores seguros de no accionamiento).

Según el rango de corriente que provoca el accionamiento del mecanismo magnético (para cortocircuitos), se tienen seis tipos principales de curvas de disparo:

Es importante notar que para valores de corriente muy altos (por ejemplo, 20 veces In), todas las curvas tienden a comportarse de manera similar, con tiempos de corte muy rápidos. De igual forma, para valores bajos de sobrecorriente, todas las curvas superan los 10 segundos antes de actuar, dependiendo del mecanismo térmico.

Ejemplo de Situaciones para un Interruptor Tipo C:

1. Situación 1 (Cortocircuito): Si la corriente que circula es mayor a 6 veces la corriente nominal (6xIn), el tiempo de corte es inferior a 10 milisegundos. En este caso, actúa el mecanismo magnético, proporcionando una respuesta casi instantánea.
2. Situación 2 (Sobrecarga): Si la corriente que circula es del orden de 4 veces la corriente nominal (4xIn), el tiempo de corte es de aproximadamente 2 segundos. En este caso, actúa el mecanismo térmico, permitiendo un breve margen antes del disparo.
3. Situación 3 (Pico de Arranque): Si la corriente que circula es varias veces mayor a la corriente nominal, pero el tiempo de duración de ese pico es muy pequeño, por ejemplo 200 microsegundos (µs), la protección no actuará. Esto es común en el arranque de ciertos aparatos (conocido como 'inrush current' o corriente de irrupción), donde se producen picos momentáneos de corriente que el interruptor debe tolerar para no dispararse innecesariamente. Por ejemplo, algunos fabricantes de luminarias o equipos electrónicos especifican cuántos dispositivos se pueden conectar a un tipo de interruptor C de 10 Amperios, a pesar de que la corriente de arranque de un solo aparato pueda ser varias veces su corriente nominal de operación, debido a la corta duración de ese pico.

La Resistencia al Cortocircuito: Clases de Interruptores Termomagnéticos

Además de la intensidad nominal y la curva de disparo, los interruptores termomagnéticos se clasifican por su 'clase', que indica la energía que el dispositivo deja pasar a la carga durante un cortocircuito antes de que se produzca el disparo. Esta energía se expresa en A²s (Amperios al cuadrado por segundo) y se conoce como energía pasante (I²t). Cuanto menor sea el valor de I²t, menos energía se transfiere a la instalación y, por lo tanto, mejor es la protección. Las clases son 1, 2 o 3.

Los interruptores de 'Clase 3' son los más eficientes en limitar la energía que atraviesa el circuito durante un cortocircuito, lo que minimiza el daño potencial al cableado y a los equipos conectados. Normalmente, cualquier protector termomagnético tendrá impreso en su cuerpo o en la etiqueta su corriente nominal, tensión nominal, corriente de cortocircuito nominal, la clase de protección y el tipo de curva de disparo.

De la Teoría a la Práctica: Instalación de un Interruptor Termomagnético

La instalación de un interruptor magnetotérmico debe realizarse con extrema precaución y siguiendo un procedimiento riguroso para asegurar su correcto funcionamiento y, sobre todo, la seguridad de las personas y la instalación. Aunque la tarea puede parecer sencilla, es preferible que la realice un electricista certificado.

1. Desconectar el Suministro Eléctrico Principal: Este es el paso más crucial. Antes de tocar cualquier cable o componente, asegúrate de que no haya corriente en el circuito trabajando en el cuadro eléctrico. Desconecta el interruptor general de la vivienda o local y verifica con un voltímetro que no haya tensión.
2. Elegir el Lugar Adecuado: Dentro del cuadro eléctrico, selecciona un espacio que permita una fácil manipulación del interruptor, tanto para su conexión como para futuras tareas de mantenimiento o reseteo. Debe haber suficiente espacio para la ventilación.
3. Conectar los Cables: Los bornes de entrada del interruptor (generalmente la parte superior) deben conectarse a la fuente de alimentación (la línea que viene del interruptor general o de otro magnetotérmico aguas arriba). Los bornes de salida (generalmente la parte inferior) se conectan a la carga, es decir, al circuito que deseas proteger (por ejemplo, el circuito de enchufes de la cocina o el de la iluminación). Asegúrate de que las conexiones sean firmes, apretadas y que no haya cables sueltos, utilizando las herramientas adecuadas.
4. Fijar el Interruptor: La mayoría de los interruptores magnetotérmicos se montan en un riel DIN dentro del cuadro eléctrico. Asegúralo firmemente en su lugar para evitar movimientos y garantizar una conexión estable.
5. Verificación y Pruebas Iniciales: Una vez que todo está conectado y fijado, reconecta el suministro eléctrico principal. Realiza una prueba inicial, encendiendo el interruptor y verificando que el circuito funcione correctamente. Aunque las pruebas de disparo por sobrecarga o cortocircuito requieren equipo especializado, puedes verificar que la palanca se mantenga en la posición de encendido y que los dispositivos conectados reciban energía.

Cuidando a tu Protector: Mantenimiento y Seguridad

Para asegurar que tus interruptores magnetotérmicos funcionen de manera óptima durante toda su vida útil y sigan ofreciendo la máxima protección, es fundamental realizar un mantenimiento regular y seguir ciertas medidas de seguridad:

• Inspección Visual Periódica: Revisa el estado físico del interruptor y de su entorno en el cuadro eléctrico. Busca signos de desgaste, corrosión, decoloración, fisuras en la carcasa, o bornes sueltos/quemados. Cualquier indicio de daño es una señal de alerta.
• Pruebas de Funcionamiento: Aunque las pruebas profesionales con equipos específicos son las más fiables, puedes realizar un chequeo básico. Si bien no se recomienda forzar un cortocircuito, es bueno saber si el interruptor se dispara ante una sobrecarga leve (por ejemplo, conectando temporalmente más aparatos de lo debido en un circuito de prueba si es seguro). Algunos interruptores tienen un botón de prueba incorporado (aunque es más común en los diferenciales).
• Limpieza del Cuadro Eléctrico: Mantén el interior del cuadro eléctrico libre de polvo, suciedad, insectos o cualquier elemento que pueda afectar el funcionamiento de los interruptores o provocar cortocircuitos. Utiliza aire comprimido o un paño seco y limpio, siempre con la corriente desconectada.
• Reemplazo de Componentes Dañados: Si detectas cualquier componente dañado, quemado o defectuoso en el interruptor o en sus conexiones, no dudes en reemplazarlo de inmediato. Un interruptor comprometido no ofrecerá la protección necesaria.

Recordar que la vida útil de un interruptor puede verse afectada por el número de veces que se ha disparado, especialmente por cortocircuitos. Si un interruptor se dispara con frecuencia o muestra signos de fatiga, es hora de considerarlo un reemplazo.

Marco Legal: Normativas y Regulaciones en España

En España, la instalación y el uso de interruptores magnetotérmicos están estrictamente regulados por una serie de normativas y reglamentos que buscan garantizar la seguridad, la fiabilidad y la eficiencia de las instalaciones eléctricas. El cumplimiento de estas normativas no solo es una obligación legal, sino que es fundamental para prevenir accidentes y asegurar la protección adecuada:

• Reglamento Electrotécnico para Baja Tensión (REBT): Es la normativa fundamental que establece las condiciones técnicas y de seguridad para el diseño, ejecución, mantenimiento y verificación de las instalaciones eléctricas de baja tensión. El REBT especifica los tipos de protecciones obligatorias, incluyendo los interruptores magnetotérmicos, sus características y su ubicación en la instalación.
• Normas UNE: Son las normas desarrolladas por la Asociación Española de Normalización (UNE). Estas normas especifican los requisitos técnicos que deben cumplir los interruptores magnetotérmicos para ser fabricados, comercializados y utilizados en España. Abarcan aspectos como la calidad de los materiales, los ensayos de funcionamiento y la seguridad. Por ejemplo, la norma EN 60898-1 es relevante para los interruptores automáticos para instalaciones domésticas y análogas.
• Directiva de Baja Tensión (2014/35/UE): Esta directiva europea, transpuesta al ordenamiento jurídico español, establece los requisitos de seguridad esenciales que deben cumplir los equipos eléctricos destinados a ser utilizados con una tensión nominal de entre 50 y 1000 V en corriente alterna y entre 75 y 1500 V en corriente continua. Los fabricantes deben cumplir con ella para poder comercializar sus productos en el mercado europeo.

Adherirse a estas normativas es imprescindible para cualquier instalación, ya que no solo protege a las personas y los bienes, sino que también evita sanciones legales y asegura que la instalación sea certificable por las autoridades competentes.

Aclarando Dudas: Magnetotérmico vs. Interruptor General

Es común que se confundan el interruptor magnetotérmico y el interruptor general (IG), ya que ambos son componentes cruciales en el cuadro eléctrico. Sin embargo, sus funciones y ubicaciones son distintas:

En resumen, el interruptor general es como la puerta principal de la electricidad, controlando todo el flujo, mientras que los magnetotérmicos son como pequeñas puertas internas, protegiendo cada habitación o sector de la casa.

Evita Errores Costosos: Fallos Comunes al Utilizar Magnetotérmicos

A pesar de su diseño robusto y su importancia, es sorprendente la frecuencia con la que se cometen errores al seleccionar, instalar o mantener los interruptores magnetotérmicos. Evitar estos fallos es esencial para la seguridad y la eficiencia de tu instalación:

• Subdimensionar la Intensidad Nominal: Este es uno de los errores más comunes y peligrosos. Seleccionar un interruptor con una intensidad nominal inferior a la requerida por el circuito provocará disparos frecuentes e innecesarios (saltará la luz constantemente) y, lo que es peor, una protección inadecuada si la sobrecarga real es mayor de lo que el interruptor puede soportar de forma segura sin dañarse.
• Sobredimensionar la Intensidad Nominal: Por el contrario, elegir un interruptor con una intensidad nominal excesivamente alta es igualmente peligroso. Si el interruptor es demasiado grande para el cableado, el cable puede sobrecalentarse y dañarse (o incluso incendiarse) antes de que el interruptor se dispare, ya que la corriente necesaria para activarlo sería muy superior a la capacidad del conductor.
• Conexiones Incorrectas o Flojas: No seguir el esquema de conexiones adecuado (entrada/salida, fase/neutro) o dejar los cables mal apretados en los bornes puede resultar en un funcionamiento incorrecto del interruptor, falsos contactos, calentamiento excesivo en los puntos de conexión, o incluso arcos eléctricos y riesgo de incendio.
• No Realizar Mantenimiento: Descuidar las inspecciones visuales y las pruebas periódicas puede llevar a que el mecanismo de protección se deteriore con el tiempo o se adhiera, comprometiendo su capacidad de respuesta ante una falla real. Un interruptor que no se dispara cuando debe es una bomba de tiempo.
• Ignorar las Normativas y Recomendaciones del Fabricante: Cada país y región tiene sus propias normativas eléctricas. No cumplir con ellas, o ignorar las especificaciones y recomendaciones técnicas del fabricante, puede resultar en una instalación insegura, ilegal y sin garantía de protección efectiva.
• Confundir Tipos de Curva: Usar un interruptor Tipo B en un circuito con motores de arranque pesado (que requeriría un Tipo C o D) provocará disparos constantes e irritantes debido a la corriente de arranque normal del motor, lo que lleva a la frustración y a la tentación de ignorar el problema.

Ejemplos de la Vida Real: Casos de Uso Prácticos

Los interruptores magnetotérmicos son verdaderos héroes anónimos de nuestra vida diaria, presentes en una multitud de aplicaciones para garantizar la seguridad y la continuidad:

• Protección de Electrodomésticos en el Hogar: Es su uso más común. Cada circuito de tu casa (enchufes de cocina, horno, lavadora, iluminación, etc.) tiene su propio magnetotérmico. Esto garantiza que un fallo en un electrodoméstico no cause un apagón en toda la casa, y que los aparatos estén a salvo de sobrecargas que podrían acortar su vida útil o dañarlos.
• Instalaciones Industriales: En las fábricas, los magnetotérmicos protegen maquinaria compleja y costosa como motores trifásicos, líneas de producción automatizadas y sistemas de control. Un disparo a tiempo evita daños que podrían paralizar la producción y generar miles de euros en pérdidas.
• Edificios Comerciales y Oficinas: Aseguran el funcionamiento seguro de sistemas eléctricos complejos que alimentan la iluminación, equipos de climatización, servidores informáticos, puntos de venta y otros dispositivos esenciales. Su presencia es clave para la continuidad del negocio y la seguridad de empleados y clientes.
• Sistemas de Climatización y Calefacción: Los sistemas de aire acondicionado y calefacción, especialmente los de gran potencia, requieren magnetotérmicos específicos que puedan manejar sus elevadas corrientes de arranque y protegerlos de sobrecargas durante su funcionamiento continuo.
• Protección de Circuitos de Iluminación: Un magnetotérmico para la iluminación evita que un cortocircuito en una lámpara o en el cableado de un punto de luz afecte a todo el sistema eléctrico de la vivienda, protegiendo el cableado y previniendo incendios.

Preguntas Frecuentes (FAQ)

¿Qué hace un interruptor magnetotérmico cuando hay una sobrecarga?

Un interruptor magnetotérmico desconecta el circuito cuando detecta una sobrecarga prolongada. El mecanismo térmico se calienta y se deforma, interrumpiendo el flujo de corriente para evitar que el exceso de corriente dañe los cables y dispositivos conectados.

¿Cómo sé qué intensidad nominal elegir para mi interruptor magnetotérmico?

Debes calcular la intensidad total sumando la potencia de todos los dispositivos conectados al circuito y dividiéndola por la tensión de suministro (I = P / V). Luego, añade un factor de seguridad del 20-30% a ese valor. Elige el interruptor con la intensidad nominal estándar inmediatamente superior al resultado.

¿Es lo mismo un interruptor magnetotérmico y uno termomagnético?

Sí, ambos términos se refieren al mismo dispositivo. Son sinónimos que describen un disyuntor automático que combina protección térmica (contra sobrecargas) y magnética (contra cortocircuitos).

¿Puedo instalar yo mismo un interruptor magnetotérmico?

Aunque es posible si tienes conocimientos avanzados de electricidad y sigues las normativas, es altamente recomendable y más seguro contar con un electricista certificado. Un profesional garantizará una instalación correcta, segura y conforme a las regulaciones, evitando riesgos y problemas futuros.

¿Qué normativa regula los interruptores magnetotérmicos en España?

En España, el Reglamento Electrotécnico para Baja Tensión (REBT) es la normativa principal que establece los requisitos para la instalación y uso de estos dispositivos. Las normas UNE también especifican los requisitos técnicos que deben cumplir los interruptores.

¿Cuándo debo reemplazar un interruptor magnetotérmico?

Debes reemplazarlo si presenta signos visibles de desgaste, corrosión, daños en la carcasa o bornes, si no funciona correctamente durante las pruebas de mantenimiento, o si se ha disparado repetidamente por cortocircuitos, ya que esto puede degradar su mecanismo interno.

Conclusión: La Importancia de Elegir Bien

Como hemos visto, el interruptor magnetotérmico es una pieza fundamental y a menudo subestimada de nuestras instalaciones eléctricas. Actuando como un guardián incansable, combina mecanismos térmicos y magnéticos para ofrecer una protección integral y dual contra las peligrosas sobrecargas y los destructivos cortocircuitos. Su correcta selección, basada en un cálculo preciso de la intensidad nominal, la elección de la curva de disparo adecuada y la consideración de la clase de protección, es la clave para garantizar la seguridad de las personas, la integridad de los equipos y la continuidad de las operaciones, tanto en el ámbito doméstico como en el industrial o comercial.

Desde la anécdota de la empresa en Extremadura, que ilustra el valor de una protección a tiempo, hasta la desmitificación de términos y la guía de instalación y mantenimiento, esperamos que esta información te haya sido de gran utilidad. Recuerda que la inversión en una protección eléctrica adecuada es una inversión en tranquilidad y en la vida útil de tus aparatos. Y, como siempre, ante cualquier duda o para realizar una instalación o revisión, la recomendación es clara: consulta con profesionales electricistas acreditados en la materia. Su experiencia es invaluable para asegurar una instalación segura, eficiente y conforme a todas las normativas vigentes.
