Sensibilidad de Acelerómetros: Guía Completa

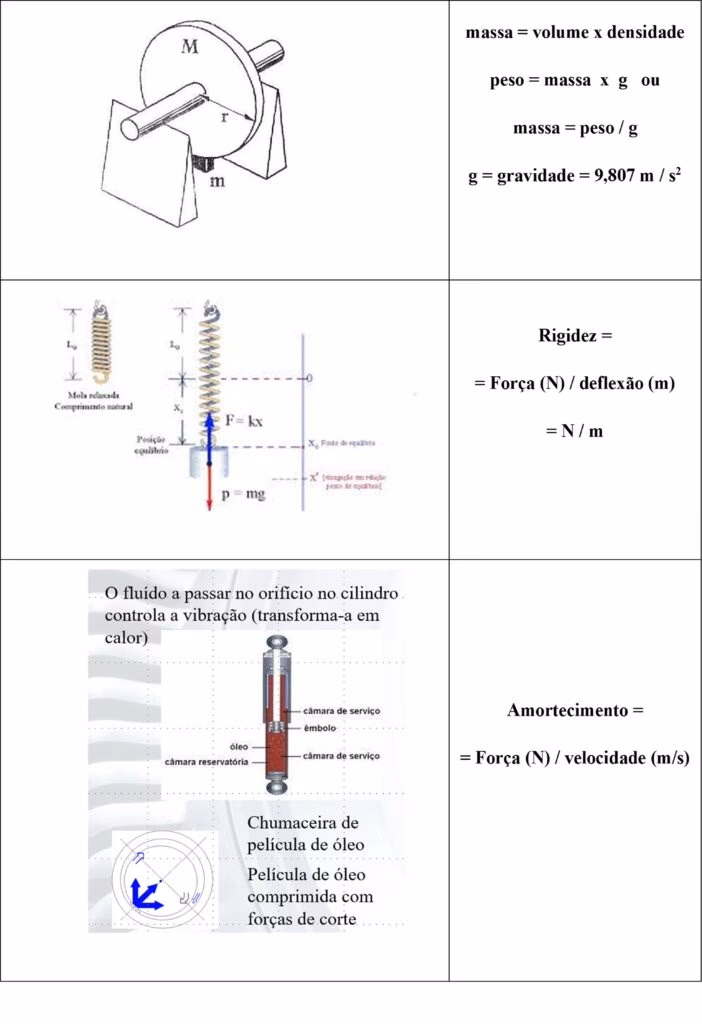

Los acelerómetros son dispositivos fascinantes que nos permiten medir la aceleración, una magnitud física fundamental en innumerables aplicaciones, desde la seguridad en vehículos hasta el monitoreo de la salud estructural de edificios. Pero, ¿alguna vez te has preguntado cómo estos pequeños aparatos logran capturar el movimiento con tanta precisión? La respuesta a menudo reside en un parámetro crítico: la sensibilidad. Comprender este concepto, junto con otros factores clave para su selección y calibración, es esencial para cualquier persona que trabaje con vibraciones y mediciones dinámicas.

La sensibilidad de un acelerómetro es, en esencia, la relación de conversión entre la vibración que detecta y la señal eléctrica que produce. Se expresa típicamente en milivoltios por G (mV/G), donde "G" representa la aceleración de la gravedad terrestre (aproximadamente 9.81 m/s²). Por ejemplo, si un acelerómetro tiene una sensibilidad nominal de 100 mV/G y mide una aceleración de 10 G, su salida esperada sería de 1000 mV o 1 V. Esta sensibilidad no es un valor fijo e inmutable; se determina con precisión durante el proceso de calibración y suele venir indicada en el certificado de calibración que acompaña al sensor. Es crucial entender que la sensibilidad también puede variar con la frecuencia de la vibración. Una calibración completa a lo largo de todo el rango de frecuencia utilizable del sensor es necesaria para comprender cómo esta característica se comporta en diferentes escenarios. En términos generales, para medir señales de alta amplitud, se prefiere un acelerómetro de baja sensibilidad, mientras que para señales de baja amplitud, uno de alta sensibilidad será más adecuado.

Elegir el Acelerómetro Adecuado: Un Arte y una Ciencia

Dada la impresionante versatilidad de los acelerómetros, el mercado ofrece una vasta gama de diseños, tamaños y rangos. La elección del acelerómetro idóneo para una aplicación específica no es trivial; requiere una comprensión profunda de las características de la señal a medir y de las restricciones ambientales del entorno de operación. Analicemos los factores clave:

Amplitud de Vibración o Rango

El primer paso es determinar la amplitud máxima o el rango de la vibración que se espera medir. Si la vibración excede el rango operativo del sensor, la señal de salida se distorsionará o se "recortará", resultando en datos inexactos. Generalmente, para monitorear altos niveles de vibración, se opta por acelerómetros con menor sensibilidad y menor masa, ya que estos suelen tener rangos de medición más amplios.

Sensibilidad: La Elección Fundamental

Como ya se mencionó, la sensibilidad es un parámetro crítico. Refleja la eficiencia con la que el sensor convierte la aceleración mecánica en una señal eléctrica. Un acelerómetro de 100 mV/G producirá una salida de 100 mV por cada G de aceleración. La selección de la sensibilidad correcta es vital:

• Para medir señales de alta amplitud (grandes vibraciones), se recomienda un acelerómetro de baja sensibilidad. Estos sensores están diseñados para manejar rangos dinámicos amplios sin saturarse.
• Para medir señales de baja amplitud (vibraciones sutiles), es preferible un acelerómetro de alta sensibilidad. Estos sensores son capaces de detectar cambios mínimos en la aceleración, proporcionando una mejor relación señal-ruido para señales débiles.

Número de Ejes: Unidireccional o Tridimensional

Los acelerómetros se clasifican comúnmente en dos tipos principales según el número de ejes que miden:

• Acelerómetros Uniaxiales: Miden la aceleración a lo largo de un único eje. Son los más comunes y se utilizan ampliamente para medir niveles de vibración mecánica en una dirección específica.
• Acelerómetros Triaxiales: Son capaces de medir la aceleración en tres componentes ortogonales simultáneamente, permitiendo la creación de un vector de aceleración en 3D. Son indispensables cuando se necesita determinar el tipo de vibración (lateral, transversal, rotacional) o cuando la dirección de la vibración no es conocida de antemano.

Peso del Acelerómetro

El peso del acelerómetro es una consideración importante, ya que puede influir en las características dinámicas de la estructura bajo prueba. Para evitar alterar los patrones de vibración naturales y asegurar la precisión de los datos, el peso del acelerómetro no debe exceder, por regla general, el 10% del peso de la estructura que se está monitoreando. Un sensor demasiado pesado podría amortiguar o modificar la respuesta vibratoria real, llevando a análisis inexactos.

Opciones de Montaje: La Conexión Crítica

La forma en que se monta el acelerómetro en la superficie del objeto bajo prueba es fundamental y afecta directamente la precisión y el rango de frecuencia medible. Los métodos comunes incluyen:

• Puntas de Sonda o Manuales: Para mediciones rápidas y temporales. Son las menos precisas para altas frecuencias.
• Montaje Magnético: Práctico para superficies ferromagnéticas y mediciones temporales. Ofrece una mejor respuesta en frecuencia que las sondas manuales.
• Adhesivo: Utiliza cera, pegamento o cinta adhesiva. Proporciona una conexión más rígida que el magnético para mediciones temporales, mejorando el límite de frecuencia.
• Montaje con Pernos: Considerado la mejor técnica de montaje para mediciones precisas y permanentes. Requiere taladrar la superficie, lo que lo hace ideal para instalaciones fijas. Ofrece la mayor rigidez y, por lo tanto, el límite de frecuencia medible más alto.

Es crucial entender que cuanto más "suelta" sea la conexión del montaje, menor será el límite de frecuencia medible del acelerómetro. Además, la adición de cualquier masa extra al acelerómetro (como una base magnética o una capa gruesa de adhesivo) puede reducir su frecuencia de resonancia, lo que a su vez afecta la precisión y los límites del rango de frecuencia utilizable.

Para ilustrar el impacto del método de montaje, consideremos los límites típicos de frecuencia para un acelerómetro de 100 mV/G:

Restricciones Ambientales: Preparado para Cualquier Desafío

El entorno de operación es un factor determinante en la elección del acelerómetro. Parámetros como la temperatura máxima de funcionamiento, la exposición a productos químicos corrosivos y la humedad deben ser cuidadosamente evaluados:

• Temperatura: Muchos acelerómetros están construidos para soportar entornos hostiles. Para temperaturas extremas, se recomienda un acelerómetro en modo de carga (charge mode). Estos sensores no contienen componentes electrónicos integrados, lo que significa que su límite de temperatura está determinado únicamente por los materiales de construcción y el elemento sensor. Sin embargo, carecen de acondicionamiento de señal o amplificación integrada, lo que los hace susceptibles a la interferencia ambiental y requieren cableado de bajo ruido. Si el entorno es ruidoso, se puede usar un convertidor de carga en línea o un sensor IEPE (Integrated Electronics Piezoelectric) con un amplificador de carga integrado.
• Productos Químicos y Corrosión: Para protección adicional en entornos industriales con exposición a químicos, los acelerómetros fabricados con acero inoxidable ofrecen mayor resistencia a la corrosión.
• Humedad: El tipo de sellado del acelerómetro define su resistencia a la humedad. Sellos comunes incluyen herméticos, epoxi o ambientales. Para inmersión en líquido o exposición prolongada a humedad excesiva, un sello hermético es la opción más segura.

Costo: Una Inversión Inteligente

Aunque los acelerómetros en modo de carga y los IEPE tienen costos unitarios iniciales similares, la balanza se inclina significativamente a favor de los IEPE en sistemas multicanal de mayor tamaño. Esto se debe a que los IEPE no requieren cables especiales de bajo ruido ni amplificadores de carga externos, lo que reduce drásticamente el costo total del sistema. Además, los acelerómetros IEPE son generalmente más fáciles de usar, operar y mantener, lo que se traduce en menores costos operativos a largo plazo.

La Sensibilidad de un Acelerómetro Capacitivo

Dentro de la diversidad de tecnologías de acelerómetros, los capacitivos merecen una mención especial. En estos dispositivos, la detección capacitiva se utiliza para determinar el desplazamiento de un sistema de masa-resorte. Este desplazamiento está linealmente relacionado con la aceleración. Por ejemplo, un acelerómetro capacitivo puede ser capaz de medir aceleraciones en el rango de ±1 G a frecuencias de 1 Hz, con una sensibilidad de aproximadamente 0.2 m/s². Esta tecnología es particularmente útil para medir aceleraciones estáticas o de muy baja frecuencia, como la inclinación o la gravedad, debido a su excelente respuesta en DC (corriente continua).

Calibración del Acelerómetro: Asegurando la Precisión

La calibración es un proceso fundamental para garantizar la precisión y fiabilidad de las mediciones de un acelerómetro. Es el procedimiento mediante el cual se determina o verifica la sensibilidad exacta del sensor.

La Fórmula de Calibración Esencial

La ecuación fundamental para la calibración de acelerómetros por comparación es:

V_ref / V_SUT = S_ref / S_SUT

Donde:

• V_ref es la tensión de salida del acelerómetro de referencia.
• V_SUT es la tensión de salida del sensor bajo prueba (SUT).
• S_ref es la sensibilidad conocida del acelerómetro de referencia.
• S_SUT es la sensibilidad del sensor bajo prueba que se desea determinar.

Esta relación de proporción entre las tensiones de salida y las sensibilidades es poderosa. Si un factor externo afecta la medición de tensión tanto del sensor de referencia como del SUT de manera idéntica (es decir, como una cantidad escalar que aparece tanto en el numerador como en el denominador de la ecuación), su efecto general sobre la calibración puede ser nulo, simplificando el proceso y mejorando la robustez.

Métodos de Calibración: RMS vs. DFT

Tradicionalmente, la calibración de acelerómetros se realizaba utilizando sistemas basados en medidores de tensión RMS (valor cuadrático medio). Sin embargo, estos sistemas son susceptibles a incertidumbres adicionales causadas por la distorsión armónica presente en la señal. Si la distorsión ocurre en una porción no lineal de la respuesta en frecuencia del sensor, puede conducir a errores de medición significativos.

Por ejemplo, si se calibra un sensor a 2 kHz y 10 G, y el excitador tiene un 5% de distorsión armónica en el primer armónico (4 kHz):

• Si tanto el sensor de referencia como el SUT tienen una respuesta en frecuencia "plana" hasta 10 kHz, ambos medirían efectivamente 10.5 G (10 G + 0.05 * 10 G * 1.0), y no habría efecto en los resultados de la calibración.
• Sin embargo, si el sensor de referencia es "plano" hasta 10 kHz, pero el SUT tiene un aumento del 50% en la sensibilidad a 4 kHz en comparación con 2 kHz, el sensor de referencia aún mediría efectivamente 10.5 G, pero el SUT mediría 10.75 G (10 G + 0.05 * 10 G * 1.5), lo que resultaría en una sensibilidad calculada aproximadamente un 2.3% más alta de lo real.

Además, los sistemas basados en RMS son afectados por el ruido fuera de banda si este no es idéntico en ambos canales. La energía RMS del ruido se sumaría al valor medido, introduciendo un error.

Los sistemas de calibración modernos que implementan la Transformada de Fourier Discreta (DFT) no comparten estas limitaciones. La DFT analiza la señal en líneas espectrales individuales, lo que permite ignorar toda la energía fuera de banda y las distorsiones armónicas no deseadas. Solo se analiza la frecuencia de interés, lo que es análogo a usar un filtro de paso de banda arbitrariamente estrecho en la frecuencia que se está calibrando. Esto se alinea con estándares como ISO 16063 Parte 21, que apoya el uso de técnicas de medición de banda estrecha para la distorsión armónica.

Una ventaja adicional del método DFT es la capacidad de calibrar la ganancia dentro de la adquisición de datos y el acondicionamiento de la señal a frecuencias discretas. Al introducir la misma señal simultáneamente en los canales de adquisición de datos del sensor de referencia y del SUT, la diferencia medida entre los canales a frecuencias individuales puede usarse para corregir errores sistémicos y mejorar la precisión de la calibración. Esta "calibración de canal" es una herramienta poderosa para reducir la incertidumbre.

Preguntas Frecuentes sobre Acelerómetros

A continuación, respondemos algunas de las preguntas más comunes sobre los acelerómetros y su funcionamiento:

¿Por qué es tan importante la sensibilidad en un acelerómetro?

La sensibilidad es crucial porque define la relación directa entre la aceleración física que se mide y la señal eléctrica que el sensor produce. Una sensibilidad incorrectamente especificada o calibrada puede llevar a mediciones inexactas, lo que afecta la interpretación de los datos y las decisiones tomadas con base en ellos.

¿Puedo usar el mismo acelerómetro para medir vibraciones muy pequeñas y muy grandes?

No es lo ideal. Como se mencionó, los acelerómetros de alta sensibilidad son mejores para vibraciones pequeñas (baja amplitud), ya que pueden detectar cambios mínimos y tienen una mejor relación señal/ruido. Por otro lado, los acelerómetros de baja sensibilidad son más adecuados para vibraciones grandes (alta amplitud) porque están diseñados para operar en un rango dinámico más amplio sin saturarse o distorsionarse.

¿Qué significa que la sensibilidad de un acelerómetro dependa de la frecuencia?

Significa que la relación mV/G del sensor puede no ser constante en todo su rango de frecuencias de operación. Un sensor puede ser más o menos sensible a ciertas frecuencias. Por eso, una calibración completa de respuesta en frecuencia es esencial para entender cómo el sensor se comporta en el rango de frecuencias de interés de su aplicación.

¿Qué pasa si el peso del acelerómetro es demasiado alto para la estructura que estoy midiendo?

Si el acelerómetro es demasiado pesado (excede el 10% del peso de la estructura), puede alterar las características vibratorias naturales de la estructura. Esto significa que los datos que recoja el acelerómetro no representarán la vibración real de la estructura sin el sensor, llevando a resultados y análisis inexactos.

¿Cuál es la principal ventaja de un acelerómetro IEPE sobre uno en modo de carga?

La principal ventaja de los acelerómetros IEPE es su electrónica integrada, que proporciona acondicionamiento y amplificación de señal. Esto simplifica enormemente el sistema de medición al reducir la necesidad de cables de bajo ruido y amplificadores de carga externos, lo que los hace más fáciles de usar y más rentables, especialmente en sistemas multicanal. Los de modo de carga son mejores para temperaturas extremas pero requieren más componentes externos y atención al ruido.

Conclusión

La elección y el uso adecuado de un acelerómetro dependen de una comprensión sólida de sus características clave, siendo la sensibilidad el pilar central. Desde la amplitud de la vibración hasta el número de ejes, el peso, las opciones de montaje y las restricciones ambientales, cada factor juega un papel crucial en la obtención de mediciones precisas y fiables. Además, el avance en las técnicas de calibración, especialmente con la adopción de métodos basados en DFT, ha revolucionado la precisión con la que podemos determinar la verdadera respuesta de estos sensores. Al considerar cuidadosamente estos aspectos, los ingenieros y técnicos pueden asegurar que sus sistemas de medición de vibraciones proporcionen los datos exactos necesarios para el análisis y la toma de decisiones informadas, maximizando el rendimiento y la vida útil de los equipos monitoreados.
