Calculando Resistencia: Circuitos Serie y Paralelo

En el fascinante mundo de la electricidad, la resistencia es un concepto fundamental que determina cómo fluye la corriente a través de un circuito. Entender cómo se comporta la resistencia cuando los componentes se conectan de diferentes maneras no solo es crucial para ingenieros y técnicos, sino también para cualquiera que desee comprender el funcionamiento básico de los aparatos eléctricos cotidianos. La forma en que las resistencias se interconectan define las propiedades generales de un circuito, afectando el voltaje, la corriente y la potencia disipada. En este artículo, exploraremos en detalle cómo calcular la resistencia total en dos configuraciones básicas pero esenciales: los circuitos en serie y los circuitos en paralelo.

Desde las luces navideñas hasta la compleja red eléctrica de una casa, la distinción entre conexiones en serie y en paralelo es clave. Cada tipo de conexión tiene propiedades únicas que influyen directamente en la funcionalidad y seguridad de un sistema eléctrico. Acompáñanos en este viaje para desmitificar estos conceptos y proporcionarte las herramientas necesarias para calcular con precisión la resistencia equivalente en cualquier configuración.

¿Qué es la Resistencia Eléctrica? Un Vistazo Esencial

Antes de sumergirnos en los cálculos, es importante recordar qué es la resistencia eléctrica. En términos sencillos, la resistencia es la oposición que presenta un material al flujo de la corriente eléctrica. Se mide en ohmios (Ω) y su valor indica qué tan difícil es para los electrones moverse a través de un componente. Un material con baja resistencia permite que la corriente fluya fácilmente, mientras que uno con alta resistencia la restringe.

La resistencia es una propiedad inherente de los conductores y componentes electrónicos, como los resistores, que están diseñados específicamente para tener un valor de resistencia determinado. Comprender su comportamiento es el primer paso para dominar el diseño y análisis de circuitos.

Circuitos en Serie: El Camino Único de la Corriente

Imagina un tren en una sola vía: todos los vagones deben seguir el mismo camino, uno detrás del otro. Así funcionan los circuitos en serie. En una conexión en serie, los componentes se enlazan uno tras otro, de modo que la corriente eléctrica tiene un solo camino para fluir a través de todos ellos. Si un componente en un circuito en serie se abre (por ejemplo, una bombilla se quema), todo el circuito se interrumpe y la corriente deja de fluir.

Características Clave de los Circuitos en Serie:

• Corriente: La corriente es la misma en todos los puntos del circuito. Esto significa que la corriente que fluye a través de la primera resistencia es idéntica a la que fluye a través de la segunda, y así sucesivamente.
• Voltaje: El voltaje total de la fuente se divide entre las resistencias. Cada resistencia consume una parte del voltaje, y la suma de las caídas de voltaje en cada resistencia es igual al voltaje total de la fuente.
• Interrupción: Si un componente falla o se desconecta, el circuito completo se interrumpe.

Cálculo de la Resistencia Total en un Circuito en Serie:

Calcular la resistencia total (o equivalente) en un circuito en serie es sorprendentemente sencillo. Dado que la corriente debe pasar por cada resistencia secuencialmente, la oposición total al flujo de corriente es simplemente la suma de las resistencias individuales.

La fórmula para la resistencia total (R_total) en un circuito en serie con 'n' resistencias (R₁, R₂, ..., R_n) es:

Rtotal = R1 + R2 + ... + Rn

Ejemplo Práctico de Cálculo en Serie:

Supongamos que tenemos tres resistencias conectadas en serie con los siguientes valores:

• R₁ = 10 Ω
• R₂ = 20 Ω
• R₃ = 30 Ω

Para calcular la resistencia total del circuito, simplemente sumamos sus valores:

Rtotal = 10 Ω + 20 Ω + 30 Ω = 60 Ω

Así, la resistencia equivalente de este circuito en serie es de 60 ohmios.

Circuitos en Paralelo: Múltiples Vías para la Corriente

A diferencia de los circuitos en serie, en una conexión en paralelo, los componentes se conectan de tal manera que la corriente tiene múltiples caminos para fluir. Piensa en un sistema de tuberías de agua con varias ramificaciones: el agua puede tomar diferentes rutas para llegar a su destino. Esto significa que cada resistencia está conectada directamente a la fuente de voltaje, y cada una recibe el voltaje completo de la fuente.

Un excelente ejemplo de esto son las instalaciones eléctricas en una casa. Cada toma de corriente está conectada en paralelo a la red principal, permitiendo que cada aparato (la “resistencia”) funcione de forma independiente. Si desconectas una lámpara, el resto de los aparatos conectados a otras tomas seguirán funcionando sin interrupción.

Características Clave de los Circuitos en Paralelo:

• Voltaje: El voltaje es el mismo a través de cada rama del circuito. Cada resistencia recibe el voltaje completo de la fuente.
• Corriente: La corriente total de la fuente se divide entre las ramas del circuito. La suma de las corrientes que fluyen a través de cada resistencia individual es igual a la corriente total que sale de la fuente.
• Independencia: Si un componente falla o se desconecta, los demás componentes en las otras ramas siguen funcionando, ya que tienen caminos alternativos para la corriente.

La Ley de Ohm y la Resistencia Total en Paralelo:

La Ley de Ohm (V = I * R) es fundamental para entender los circuitos en paralelo. Dado que cada resistor en el circuito en paralelo tiene el voltaje completo (V) de la fuente aplicado a él, las corrientes que fluyen a través de las resistencias individuales se pueden expresar como:

I1 = V / R1

I2 = V / R2

I3 = V / R3

Y así sucesivamente para 'n' resistencias.

La conservación de la carga implica que la corriente total (I) que sale de la fuente es la suma de las corrientes que fluyen por cada rama:

I = I1 + I2 + I3 + ... + In

Sustituyendo las expresiones de las corrientes individuales basadas en la Ley de Ohm, obtenemos:

I = (V / R1) + (V / R2) + (V / R3) + ... + (V / Rn)

Factorizando el voltaje (V), tenemos:

I = V * (1/R1 + 1/R2 + 1/R3 + ... + 1/Rn)

Si consideramos que la resistencia total equivalente (R_total) del circuito en paralelo también se relaciona con la corriente total y el voltaje total mediante la Ley de Ohm (I = V / R_total), podemos igualar las expresiones:

V / Rtotal = V * (1/R1 + 1/R2 + 1/R3 + ... + 1/Rn)

Dividiendo ambos lados por V (asumiendo V ≠ 0), llegamos a la fórmula para la resistencia total en un circuito en paralelo:

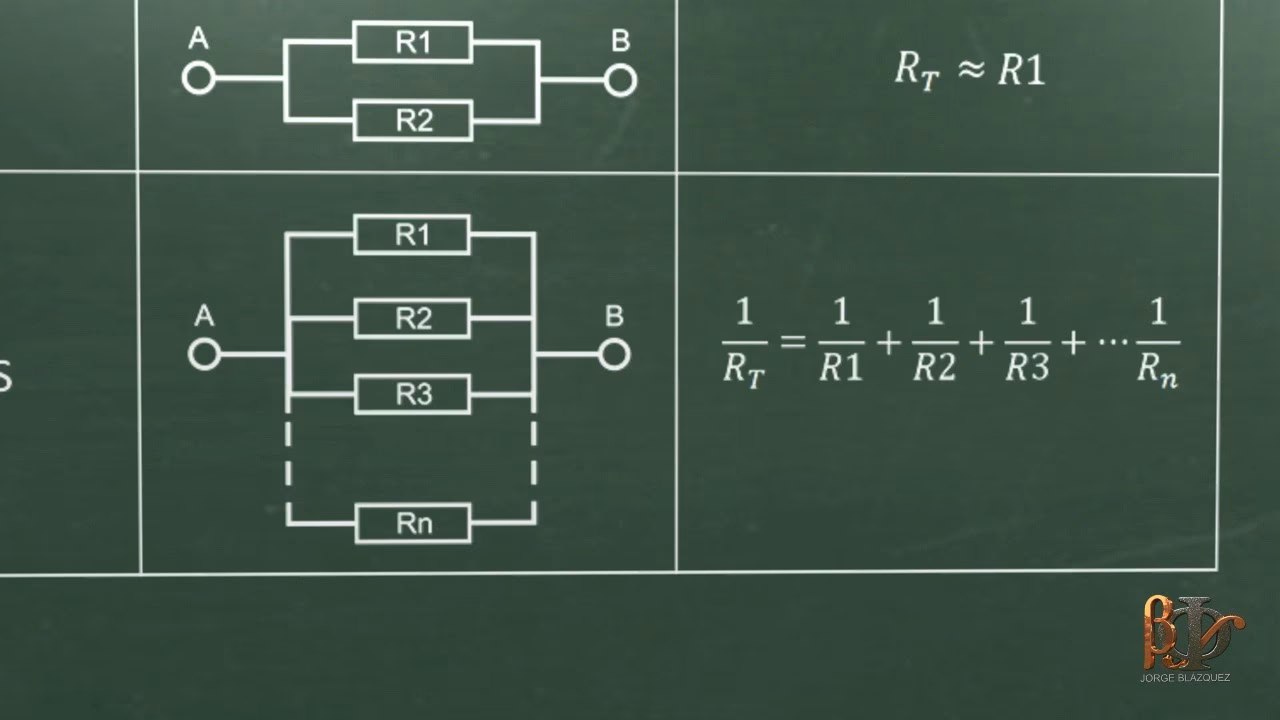

1 / Rtotal = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn

Ejemplo Práctico de Cálculo en Paralelo:

Utilicemos el ejemplo proporcionado para calcular la resistencia equivalente de dos resistencias en paralelo:

• R₁ = 6 Ω
• R₂ = 18 Ω

Aplicamos la fórmula de resistencias en paralelo:

1 / Rtotal = 1/R1 + 1/R2

1 / Rtotal = 1/6 + 1/18

Para sumar estas fracciones, encontramos un denominador común (18):

1 / Rtotal = (3/18) + (1/18)

1 / Rtotal = 4/18

Ahora, para obtener R_total, invertimos la fracción:

Rtotal = 18/4

Rtotal = 4.5 Ω

Un punto importante a notar es que la resistencia total en un circuito paralelo siempre será menor que la menor de las resistencias individuales. En este ejemplo, 4.5 Ω es menor que 6 Ω (la resistencia más pequeña). Esto se debe a que, al añadir más caminos para la corriente, se reduce la oposición total al flujo de electrones, lo que permite que fluya más corriente desde la fuente para el mismo voltaje.

Serie vs. Paralelo: Una Comparación Crucial

Comprender las diferencias entre estas dos configuraciones es vital para el diseño y análisis de cualquier sistema eléctrico. Aquí te presentamos una tabla comparativa para resumir sus características principales:

Consejos y Consideraciones Adicionales

Aunque hemos cubierto las bases, el mundo de los circuitos puede volverse más complejo. A menudo, encontrarás circuitos que son una combinación de conexiones en serie y en paralelo. Para resolver estos, debes identificar las secciones en serie y en paralelo y calcular sus resistencias equivalentes paso a paso, simplificando el circuito hasta que obtengas una única resistencia total.

Además de la resistencia, es crucial considerar la potencia disipada por los componentes. La potencia (P = V * I = I² * R = V² / R) es la tasa a la que se consume o se transfiere energía, y su cálculo es vital para asegurar que los componentes no se sobrecalienten o se dañen.

Preguntas Frecuentes (FAQ)

¿Por qué la resistencia total en un circuito paralelo es menor que la menor de las resistencias individuales?

En un circuito paralelo, la corriente tiene múltiples caminos para fluir. Cada camino adicional es como abrir una nueva 'autopista' para los electrones. Aunque cada resistencia individual sigue ofreciendo su propia oposición, la existencia de múltiples caminos reduce la oposición general al flujo de corriente desde la fuente. Más caminos significan que, para el mismo voltaje, puede fluir más corriente total, lo que por definición implica una menor resistencia total (R = V/I).

¿Qué sucede si una resistencia se abre (falla) en un circuito en serie?

Si una resistencia se abre en un circuito en serie (es decir, deja de conducir corriente), el circuito completo se interrumpe. Dado que la corriente tiene solo un camino para fluir a través de todos los componentes, si ese camino se rompe en algún punto, la corriente deja de fluir por todo el circuito. Es por eso que si una bombilla de un antiguo juego de luces navideñas en serie se quemaba, todas las luces se apagaban.

¿Qué sucede si una resistencia se abre (falla) en un circuito en paralelo?

En un circuito en paralelo, si una resistencia se abre, solo la rama que contiene esa resistencia dejará de funcionar. Las otras ramas del circuito, que están conectadas directamente a la fuente de voltaje, continuarán recibiendo voltaje y la corriente seguirá fluyendo a través de ellas. Por ejemplo, si una lámpara en tu casa se quema (se abre), el resto de las luces y electrodomésticos seguirán funcionando.

¿Qué es la resistencia equivalente?

La resistencia equivalente es un valor único de resistencia que, si se colocara en el circuito en lugar de la combinación de resistencias en serie o paralelo, tendría el mismo efecto total sobre la corriente y el voltaje de la fuente. Es una forma de simplificar un circuito complejo para su análisis.

¿Se utilizan realmente estos conceptos en la vida real?

¡Absolutamente! Estos conceptos son la base de toda la ingeniería eléctrica y electrónica. Desde el diseño de los circuitos internos de tu teléfono móvil o computadora hasta la planificación de la red eléctrica que alimenta tu ciudad, los principios de circuitos en serie y paralelo son constantemente aplicados. Entenderlos es fundamental para cualquier persona que trabaje con electricidad o quiera comprender cómo funcionan los dispositivos que nos rodean.

Conclusión: Dominando los Fundamentos de los Circuitos

El cálculo de la resistencia en circuitos en serie y paralelo es una habilidad fundamental en el estudio de la electricidad. Hemos visto que, aunque ambos tipos de conexión involucran resistencia, su impacto en el flujo de corriente y el voltaje es radicalmente diferente. Las conexiones en serie suman la resistencia, mientras que las conexiones en paralelo la reducen, abriendo múltiples caminos para los electrones.

Dominar estas fórmulas y comprender las características de cada tipo de circuito te permitirá no solo resolver problemas teóricos, sino también entender mejor el funcionamiento de los sistemas eléctricos en el mundo real. Con esta base, estás un paso más cerca de desentrañar los secretos de la energía que impulsa nuestro mundo moderno.
