Los diodos Zener son componentes electrónicos fundamentales que han revolucionado la forma en que gestionamos y estabilizamos el voltaje en innumerables circuitos. Su capacidad única para mantener un voltaje constante a través de sus terminales, incluso cuando la corriente o el voltaje de entrada varían, los convierte en herramientas indispensables para ingenieros y aficionados por igual. Este artículo explorará en profundidad cómo calcular la corriente que fluye a través de estos dispositivos, sus principios de funcionamiento, sus características clave y sus aplicaciones más comunes, desde la regulación de voltaje hasta el recorte de formas de onda.

A menudo, la primera pregunta que surge al trabajar con estos componentes es cómo determinar la corriente que los atraviesa, un paso crucial para asegurar su correcto funcionamiento y proteger el circuito. Entenderemos las fórmulas básicas y los conceptos que rigen su comportamiento, desglosando la complejidad de su operación para hacerla accesible a todos.
- ¿Cómo Calcular la Corriente Zener?
- ¿Qué es un Diodo Zener?
- Principio de Funcionamiento del Diodo Zener
- Ruptura Zener vs. Ruptura por Avalancha
- Características del Diodo Zener
- Características Voltaje-Corriente (V-I)
- Coeficiente de Temperatura
- Modelos del Diodo Zener
- Aplicaciones de los Diodos Zener
- Conclusión
- Preguntas Frecuentes (FAQs)

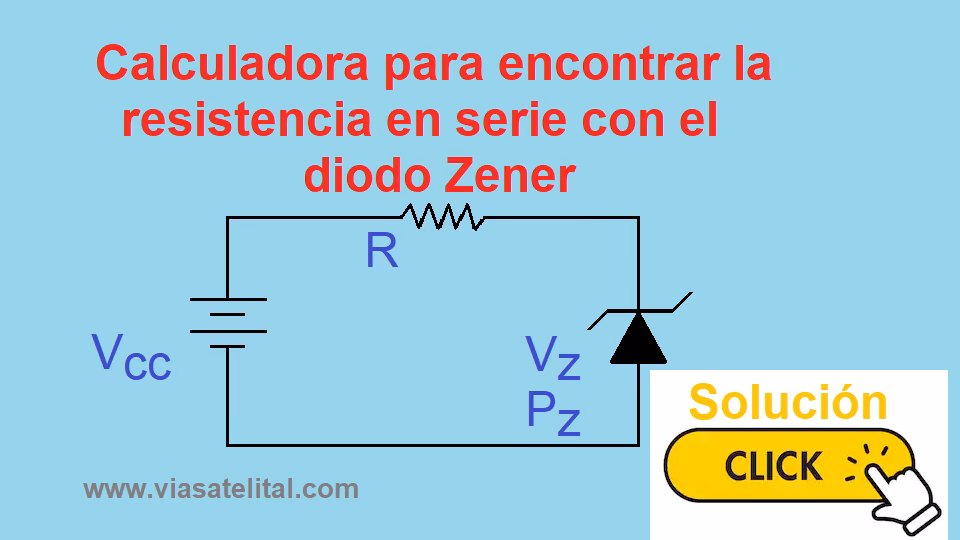

¿Cómo Calcular la Corriente Zener?
Calcular la corriente que circula por un diodo Zener es un paso fundamental para diseñar y analizar circuitos que los incorporan. La metodología es relativamente sencilla y se basa en la aplicación de la Ley de Ohm y el conocimiento del voltaje de entrada y el valor de la resistencia en serie del circuito.

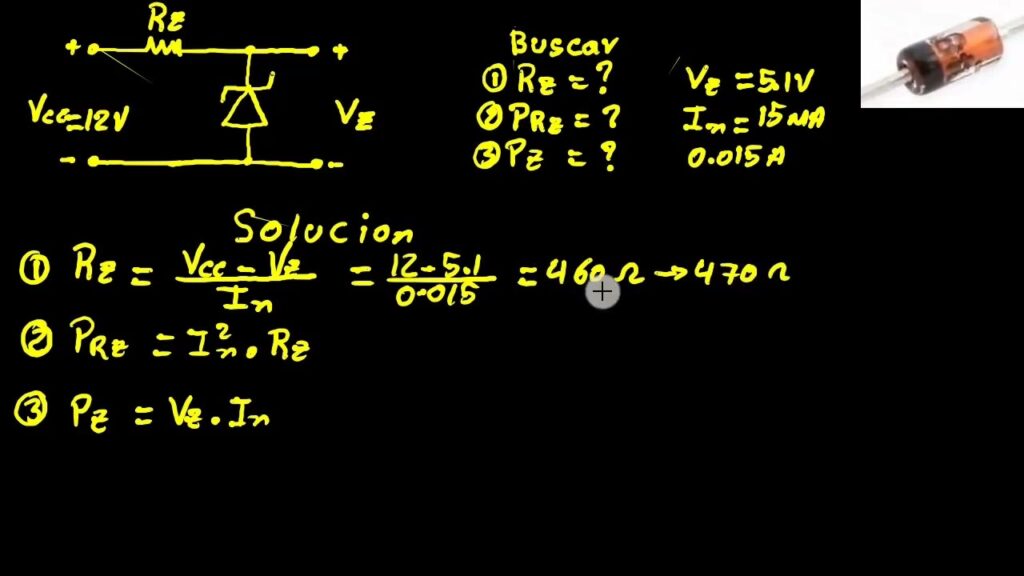

Para determinar la corriente que atraviesa un diodo Zener en un circuito típico de regulación de voltaje, donde está conectado en paralelo con la carga y en serie con una resistencia limitadora de corriente, se sigue el siguiente procedimiento:
- Primero, es necesario conocer el voltaje de entrada total (Ventrada) que alimenta el circuito.
- Luego, se debe identificar el voltaje Zener (VZener) del diodo específico que se está utilizando. Este valor es una característica inherente del diodo y se especifica en su hoja de datos.
- Reste el voltaje Zener del voltaje de entrada total para obtener la caída de voltaje a través de la resistencia en serie (VRserie = Ventrada - VZener). Esta diferencia de voltaje es la que "cae" sobre la resistencia que precede al diodo Zener en el circuito.
- Finalmente, aplique la Ley de Ohm (I = V/R) utilizando el valor de la resistencia en serie (Rserie) y la caída de voltaje calculada en el paso anterior. La corriente resultante (IZener = VRserie / Rserie) será la corriente que circula por la resistencia en serie y, por extensión, la corriente total que alimenta el nodo donde se encuentra el diodo Zener y la carga. Es importante recordar que esta corriente es la misma que circula por la resistencia en serie del circuito.
Es crucial que esta corriente calculada esté dentro del rango operativo seguro del diodo Zener para evitar daños por sobrecalentamiento o por no alcanzar el punto de ruptura Zener adecuado.
¿Qué es un Diodo Zener?
Un diodo Zener es un dispositivo semiconductor que permite el flujo de corriente en la dirección directa, como un diodo rectificador común, pero lo que lo distingue es su capacidad única para conducir corriente también en la dirección inversa. Esta conducción inversa ocurre solo si el voltaje aplicado supera un valor específico, conocido como "voltaje de ruptura Zener" o "voltaje Zener". Esta funcionalidad bidireccional es la característica definitoria de los diodos Zener y los diferencia de otros diodos.
Los diodos Zener se componen de una unión P-N fuertemente dopada. Este dopaje intenso tiene como objetivo reducir el voltaje de ruptura, lo que a su vez resulta en una capa de agotamiento delgada. La reducción del voltaje de ruptura permite que el diodo opere de manera confiable en la región de ruptura inversa sin sufrir daños. Esta es una característica crucial de los diodos Zener y un factor significativo en su amplio uso en diversas aplicaciones, particularmente en tareas de regulación de voltaje.
El nombre "Diodo Zener" se deriva del efecto Zener, llamado así por Clarence Melvin Zener, quien descubrió este fenómeno eléctrico. Su descubrimiento llevó al desarrollo y reconocimiento del diodo Zener como un componente electrónico esencial. Sin embargo, es importante destacar que el funcionamiento de los diodos Zener se basa no solo en el efecto Zener, sino también en otro fenómeno conocido como ruptura por avalancha. Ambos efectos coexisten en un diodo Zener, pero dominan a diferentes niveles de voltaje. Un diodo Zener es un componente electrónico robusto que puede operar de manera confiable en la región de ruptura inversa, lo que lo convierte en una herramienta valiosa en muchos circuitos y sistemas electrónicos.
Principio de Funcionamiento del Diodo Zener
El funcionamiento fundamental de un diodo Zener se basa en un principio conocido como el efecto Zener, que es un tipo de ruptura eléctrica. El efecto Zener ocurre en diodos fuertemente dopados con una capa de agotamiento delgada. Cuando se aplica un voltaje inverso al diodo y se incrementa, se alcanza un punto en el que el campo eléctrico permite el tunelamiento de electrones de la banda de valencia a la banda de conducción, lo que lleva a un aumento repentino de la corriente eléctrica. Este punto de voltaje se conoce como voltaje Zener o voltaje de ruptura Zener.
El diodo Zener está diseñado para tener un voltaje de ruptura reducido, lo que significa que puede operar de forma segura en la región de ruptura inversa. Cuando el voltaje inverso aplicado alcanza el voltaje Zener, el diodo permite que fluya una corriente significativa. Sin embargo, incluso con un aumento de la corriente, el voltaje a través del diodo permanece estable en el voltaje Zener, lo que lo convierte en un excelente regulador de voltaje.
La impedancia Zener es la resistencia en serie equivalente de un diodo Zener cuando conduce corriente. Idealmente, debería ser cero, pero posee cierta impedancia. Por lo tanto, un diodo Zener actúa como tal solo en un rango de corriente limitado.
Es importante señalar que el diodo Zener también puede operar en polarización directa como un diodo regular. En este modo, el diodo permite que la corriente fluya cuando el voltaje directo excede la caída de voltaje directo. Sin embargo, la característica única del diodo Zener es su capacidad para conducir en polarización inversa una vez que el voltaje aplicado alcanza el voltaje Zener, aunque una pequeña corriente de fuga fluye a través del diodo antes de la ruptura.
Ruptura Zener vs. Ruptura por Avalancha
La ruptura por avalancha y la ruptura Zener son dos mecanismos distintos que conducen a la ruptura de un diodo en polarización inversa. Ambos fenómenos resultan en un fuerte aumento de la corriente, pero ocurren bajo diferentes condiciones y son impulsados por principios físicos distintos.
| Característica | Ruptura Zener | Ruptura por Avalancha |
|---|---|---|
| Dopaje del diodo | Fuertemente dopado | Ligeramente dopado |
| Capa de agotamiento | Delgada | Gruesa |
| Mecanismo físico | Efecto cuántico-mecánico (tunelamiento) | Colisión de electrones de alta energía (ionización) |
| Dependencia de la temperatura | Principalmente independiente de la temperatura (Vz disminuye ligeramente con la temperatura) | Dependiente de la temperatura (Vz aumenta con la temperatura) |
| Voltajes de ruptura dominantes | Dominante en diodos con Vz < 5V | Dominante en diodos con Vz > 5V |
La ruptura por avalancha ocurre en diodos ligeramente dopados que tienen una capa de agotamiento gruesa. Cuando el voltaje de polarización inversa aumenta, el campo eléctrico se vuelve lo suficientemente fuerte como para acelerar los electrones libres a energías suficientes para ionizar otros átomos cuando colisionan, creando más electrones y huecos libres. Este proceso conduce a una avalancha de portadores de carga y un aumento repentino de la corriente. La ruptura por avalancha es un proceso inducido térmicamente y es dependiente de la temperatura. El voltaje de ruptura aumenta con el aumento de la temperatura.
Por otro lado, la ruptura Zener ocurre en diodos fuertemente dopados con una capa de agotamiento delgada. El intenso campo eléctrico en la región de agotamiento arranca electrones de la banda de valencia a la banda de conducción, lo que lleva a un aumento significativo de la corriente. La ruptura Zener es un efecto cuántico-mecánico y es principalmente independiente de la temperatura. El voltaje de ruptura disminuye ligeramente con el aumento de la temperatura.
En la práctica, la ruptura por avalancha y la Zener pueden ocurrir en un diodo Zener. Para diodos Zener con un voltaje de ruptura inferior a 5V, el efecto Zener es dominante. Por el contrario, para aquellos con un voltaje de ruptura superior a 5V, el efecto de avalancha se vuelve significativo.
Características del Diodo Zener
Los diodos Zener poseen varias características clave que definen su operación y aplicación. Una de las más importantes es el voltaje Zener (Vz), que es el voltaje inverso al cual ocurre la ruptura Zener. Este voltaje se establece durante la fabricación controlando el nivel de dopaje y típicamente varía de 2.4 a aproximadamente 200 voltios para los diodos comercialmente disponibles. El voltaje Zener es un parámetro crítico para la aplicación del diodo en la regulación de voltaje.
Otra característica esencial es la corriente de prueba Zener (Iz), que es la corriente que atraviesa el diodo cuando el voltaje inverso aplicado es igual al voltaje Zener. La corriente de prueba se utiliza para validar el voltaje Zener durante la fabricación y puede variar según la potencia nominal y la aplicación prevista del diodo.
Los diodos Zener también tienen una clasificación de disipación de potencia máxima (Pz), que es la potencia máxima que el diodo puede disipar sin exceder su temperatura de unión máxima. Exceder esta clasificación puede llevar a un embalamiento térmico, una condición en la que la temperatura y la corriente del diodo aumentan exponencialmente, destruyendo el diodo.
La resistencia Zener (Rz) es otra característica crucial. Es la resistencia dinámica del diodo en la región de ruptura. Se calcula como el ligero cambio en el voltaje (∆Vz) dividido por el correspondiente pequeño cambio en la corriente (∆Iz). La resistencia Zener es típicamente baja para diodos Zener con un voltaje de ruptura más alto y más alta para aquellos con un voltaje de ruptura más bajo.
Finalmente, la corriente máxima (inversa) que un diodo Zener puede permitir que fluya a través de él cuando está polarizado inversamente y operando en la región de ruptura Zener es un factor importante a considerar, especialmente en aplicaciones donde el diodo puede estar expuesto a condiciones de sobrevoltaje transitorio.

Características Voltaje-Corriente (V-I)
Las características voltaje-corriente de un diodo Zener se representan gráficamente mediante una curva conocida como la curva característica V-I. Esta curva muestra la relación entre el voltaje a través del diodo (V) y la corriente a través del diodo (I).
En la región de polarización directa, el diodo Zener se comporta como un diodo regular. La corriente aumenta exponencialmente con el voltaje una vez que el voltaje excede la caída de voltaje directo (típicamente alrededor de 0.7V para diodos de silicio).
En la región de polarización inversa, la corriente permanece casi en cero hasta que el voltaje aplicado alcanza el voltaje Zener. En este punto, el diodo entra en la región de ruptura, y la corriente aumenta drásticamente. Al mismo tiempo, el voltaje permanece casi constante en el voltaje Zener. Esta región es donde el diodo Zener opera en la mayoría de sus aplicaciones.
El "codo" de la curva representa el voltaje Zener, y la inclinación de la curva en la región de ruptura representa la resistencia Zener. Cuanto más plana sea la curva, menor será la resistencia Zener y mejor mantendrá el diodo un voltaje constante.
Coeficiente de Temperatura
El coeficiente de temperatura de un diodo Zener es una medida de cómo cambia el voltaje Zener con la temperatura. Se expresa típicamente en milivoltios por grado Celsius (mV/°C) o como un cambio porcentual por grado Celsius (%/°C). El coeficiente de temperatura es un parámetro importante a considerar al diseñar circuitos electrónicos que involucran diodos Zener, ya que puede afectar la estabilidad de la regulación de voltaje.
El coeficiente de temperatura suele ser negativo para diodos Zener con un voltaje de ruptura inferior a 5V, lo que significa que el voltaje Zener disminuye a medida que aumenta la temperatura. Esto se debe al predominio del efecto Zener en estos diodos, un proceso cuántico-mecánico que es principalmente independiente de la temperatura. Sin embargo, el coeficiente de temperatura general está influenciado por otros factores, como la concentración de dopaje del diodo y la presencia de impurezas.
Por el contrario, los diodos Zener con un voltaje de ruptura superior a 5V suelen tener un coeficiente de temperatura positivo, lo que significa que el voltaje Zener aumenta a medida que aumenta la temperatura. Esto se debe a que el efecto de avalancha se vuelve dominante a voltajes de ruptura más altos, y este efecto es inducido térmicamente y dependiente de la temperatura.
El coeficiente de temperatura puede variar significativamente entre diodos Zener, incluso aquellos con voltajes de ruptura similares. Por lo tanto, es esencial consultar la hoja de datos del fabricante para obtener valores precisos del coeficiente de temperatura para un diodo específico. En algunas aplicaciones, puede ser necesario utilizar diodos Zener con compensación de temperatura u otras técnicas para mantener una regulación de voltaje estable en un amplio rango de temperaturas.
Modelos del Diodo Zener
Los modelos de diodo Zener son representaciones matemáticas que describen el comportamiento de un diodo Zener en un circuito. Estos modelos se utilizan en el análisis y diseño de circuitos para predecir el rendimiento de los circuitos que incluyen diodos Zener. Existen varios modelos para diodos Zener, cada uno con diferentes niveles de complejidad y precisión.
Modelo Ideal del Diodo Zener
El modelo ideal del diodo Zener es una representación simplificada que asume que el diodo tiene solo dos estados: encendido y apagado. En el estado "encendido", se asume que el diodo tiene resistencia cero, permitiendo que la corriente fluya libremente. Este estado corresponde a la condición de polarización directa cuando el voltaje aplicado es mayor que la caída de voltaje directo, y a la condición de polarización inversa cuando el voltaje aplicado es mayor que el voltaje Zener.
En el estado "apagado", se asume que el diodo tiene resistencia infinita, bloqueando todo el flujo de corriente. Este estado corresponde a la condición de polarización inversa cuando el voltaje aplicado es inferior al voltaje Zener.
El modelo ideal del diodo Zener es útil para el análisis y diseño básicos de circuitos, ya que simplifica el comportamiento del diodo en dos estados distintos. Sin embargo, no representa con precisión el comportamiento real de un diodo Zener, ya que ignora varias características importantes, como la caída de voltaje directo, la resistencia Zener y los efectos de la temperatura. A pesar de sus limitaciones, el modelo ideal del diodo Zener proporciona un valioso punto de partida para comprender el funcionamiento de los diodos Zener y su aplicación en circuitos electrónicos.
Modelo Práctico del Diodo Zener
El modelo práctico del diodo Zener es una representación más precisa del comportamiento de un diodo Zener en el mundo real que el modelo ideal. Este modelo considera varias características no ideales del diodo, como la caída de voltaje directo, la resistencia Zener y los efectos de la temperatura.
El modelo práctico considera la caída de voltaje directo cuando el diodo está en condición de polarización directa. Esta caída de voltaje es típicamente alrededor de 0.7V para diodos de silicio y no es despreciable, como se asume en el modelo ideal. Contabilizar la caída de voltaje directo proporciona una predicción más precisa del comportamiento del diodo en un circuito.
La resistencia Zener es otro factor esencial a considerar en el modelo práctico. El diodo en la región de ruptura inversa no mantiene un voltaje perfectamente constante como se asume en el modelo ideal. En cambio, el voltaje a través del diodo varía ligeramente con los cambios en la corriente debido a la resistencia Zener. El modelo práctico utiliza la resistencia Zener para describir esta variación, proporcionando una representación más precisa del comportamiento del diodo en la región de ruptura.
Los efectos de la temperatura también se consideran en el modelo práctico del diodo Zener. El voltaje Zener y otros parámetros del diodo pueden cambiar con la temperatura, afectando el rendimiento del diodo en un circuito. El modelo práctico considera el coeficiente de temperatura del diodo, lo que permite una predicción más precisa del comportamiento del diodo en un rango de temperaturas.
El modelo práctico del diodo Zener es más complejo que el modelo ideal, pero proporciona una representación más precisa del comportamiento del diodo en aplicaciones del mundo real. Al considerar las características no ideales del diodo, el modelo práctico permite a los ingenieros diseñar y analizar circuitos electrónicos con mayor precisión y confianza.
Aplicaciones de los Diodos Zener
Los diodos Zener son componentes electrónicos versátiles con una amplia gama de aplicaciones debido a sus características únicas, como mantener un voltaje constante en la región de ruptura inversa. Las aplicaciones más comunes de los diodos Zener incluyen la regulación de voltaje, el recorte de formas de onda y la supresión de voltajes transitorios.
Los diodos Zener pueden activar acciones específicas en aplicaciones de conmutación cuando se alcanza un cierto nivel de voltaje. Por ejemplo, pueden usarse como referencia de voltaje para encender o apagar un transistor o un interruptor electrónico en un umbral de voltaje predeterminado. Además, en aplicaciones como convertidores, los diodos Zener pueden ocasionalmente producir ruido eléctrico en la fuente de voltaje de CC mientras trabajan para estabilizar el voltaje. Esto está bien en la mayoría de las aplicaciones, pero agregar un condensador de desacoplamiento de alto valor a la salida del diodo puede rectificar el problema al proporcionar un suavizado adicional.

Regulación de Voltaje
Una de las aplicaciones principales de los diodos Zener es la regulación de voltaje. En esta aplicación, el diodo Zener se conecta en paralelo con la carga y mantiene un voltaje de salida constante a través de la carga, independientemente de las variaciones en el voltaje de entrada o la corriente de carga. Esto es posible debido a la capacidad del diodo para mantener un voltaje estable a través de sus terminales en la región de ruptura inversa.
Cuando el voltaje de entrada está por debajo del voltaje Zener, el diodo permanece en estado de apagado y el voltaje de salida es igual al voltaje de entrada. Sin embargo, cuando el voltaje de entrada excede el voltaje Zener, el diodo entra en la región de ruptura, y el voltaje a través del diodo permanece constante en el voltaje Zener. Este voltaje constante se aplica a la carga, asegurando un voltaje de salida estable.
Para diseñar un regulador de voltaje utilizando un diodo Zener, es esencial seleccionar un diodo con el voltaje Zener y la potencia nominal adecuados para el voltaje de salida y la corriente de carga deseados. Además, a menudo se utiliza una resistencia en serie para limitar la corriente del diodo y asegurar que opere dentro de sus límites de disipación de potencia especificados.
La regulación de voltaje utilizando diodos Zener es una solución simple y rentable para mantener un voltaje de salida estable en circuitos electrónicos. Sin embargo, es esencial tener en cuenta que este método puede no ser adecuado para aplicaciones que requieren alta precisión o eficiencia, ya que las características del diodo Zener pueden verse influenciadas por factores como la temperatura y las variaciones de fabricación.
Recorte de Forma de Onda (Clipping)
El recorte de forma de onda es otra aplicación común de los diodos Zener. En esta aplicación, el diodo moldea o modifica una forma de onda de señal de entrada limitando su amplitud a un nivel específico. Esto puede ser útil en varios escenarios, como proteger componentes electrónicos sensibles de picos de voltaje o generar formas de onda específicas para tareas de procesamiento de señales.
El diodo Zener se conecta en serie en un circuito de recorte con la señal de entrada y una resistencia de carga. Cuando el voltaje de la señal de entrada está por debajo del voltaje Zener, el diodo permanece en estado de apagado y la forma de onda de salida sigue la forma de onda de entrada. Sin embargo, cuando el voltaje de la señal de entrada excede el voltaje Zener, el diodo entra en la región de ruptura, y el voltaje a través del diodo permanece constante en el voltaje Zener. Esto limita la amplitud de la forma de onda de salida al voltaje Zener, lo que resulta en una forma de onda recortada.
Existen dos tipos de circuitos de recorte: positivo y negativo. En un circuito de recorte positivo, el diodo Zener se conecta en polarización inversa y la forma de onda de salida se recorta al nivel del voltaje Zener. En un circuito de recorte negativo, el diodo se conecta en polarización directa y la forma de onda de salida se recorta al nivel de la caída de voltaje directo (típicamente alrededor de 0.7V para diodos de silicio).
Seleccionando un diodo Zener con el voltaje Zener apropiado y conectándolo en la configuración deseada, es posible diseñar circuitos de recorte de forma de onda que cumplan con requisitos específicos de limitación de amplitud y modelado de forma de onda. Esta aplicación versátil de los diodos Zener se utiliza ampliamente en varios sistemas electrónicos, como el procesamiento de audio, los sistemas de comunicación y la protección de fuentes de alimentación.
Por ejemplo, un circuito puede recortar la forma de onda entre un valor positivo de +8.2V y un valor negativo de -8.2V para un diodo Zener de 7.5V. Este tipo de configuración de recorte es común para proteger un circuito electrónico de sobrevoltaje.
Conclusión
Los diodos Zener son un componente fundamental en muchos circuitos electrónicos, ofreciendo características únicas como un voltaje estable en la región de ruptura inversa. Esta propiedad se aprovecha en diversas aplicaciones, incluida la regulación de voltaje y el recorte de formas de onda. Comprender el comportamiento de los diodos Zener en modelos ideales y prácticos es crucial para diseñar y analizar circuitos electrónicos. Si bien el modelo ideal ofrece una visión simplificada de la operación del diodo, el modelo práctico proporciona una representación más precisa, teniendo en cuenta factores del mundo real como la caída de voltaje directo, la resistencia Zener y los efectos de la temperatura. A pesar de su simplicidad, los diodos Zener desempeñan un papel crítico en la funcionalidad y fiabilidad de muchos sistemas electrónicos, siendo un pilar en el diseño de circuitos.
Preguntas Frecuentes (FAQs)
¿Qué es un diodo Zener?
Un diodo Zener es un tipo de diodo que permite que la corriente fluya no solo de su ánodo a su cátodo, sino también en la dirección inversa cuando se alcanza el voltaje Zener.
¿Qué es el voltaje Zener?
El voltaje Zener es el voltaje al cual el diodo entra en ruptura y permite que la corriente fluya en la dirección inversa. Esta es una propiedad característica del diodo y se determina durante la fabricación.
¿Cuál es la resistencia de un diodo Zener ideal?
En el modelo ideal, la resistencia de un diodo Zener en la región de ruptura es cero. Sin embargo, en la práctica, los diodos Zener tienen una resistencia dinámica (resistencia Zener) que es baja pero no cero.
¿Qué es el coeficiente de temperatura de un diodo Zener?
El coeficiente de temperatura de un diodo Zener es una medida de cómo cambia el voltaje Zener con la temperatura. Se expresa típicamente en milivoltios por grado Celsius (mV/°C) o como un cambio porcentual por grado Celsius (%/°C).
¿Cuál es la diferencia entre los modelos de diodo Zener ideal y práctico?
El modelo ideal del diodo Zener simplifica el comportamiento del diodo en dos estados: encendido y apagado. El modelo práctico, por otro lado, tiene en cuenta varias características no ideales del diodo, como la caída de voltaje directo, la resistencia Zener y los efectos de la temperatura, ofreciendo una representación más precisa.
¿Cuáles son algunas aplicaciones de los diodos Zener?
Los diodos Zener se utilizan comúnmente en la regulación de voltaje, el recorte de formas de onda y la supresión de voltajes transitorios. En la regulación de voltaje, el diodo mantiene un voltaje de salida constante a través de una carga. En el recorte de formas de onda, el diodo limita la amplitud de una señal de entrada a un nivel específico. En la supresión de voltajes transitorios, el diodo protege los componentes sensibles de los picos de voltaje.
¿Qué es el efecto Zener?
El efecto Zener es un fenómeno cuántico-mecánico que ocurre en diodos fuertemente dopados con una capa de agotamiento delgada. Un campo eléctrico intenso permite el tunelamiento de electrones de la banda de valencia a la de conducción, provocando una ruptura y un aumento repentino de la corriente.
¿Cuál es la importancia de la resistencia en serie en un circuito Zener?
La resistencia en serie es crucial para limitar la corriente que fluye a través del diodo Zener y protegerlo de daños por sobrecorriente, asegurando que opere dentro de sus límites de disipación de potencia.
