Reacciones en Vigas en Voladizo: Guía Completa

Las vigas en voladizo son elementos estructurales fundamentales en la arquitectura y la ingeniería moderna, permitiendo la creación de voladizos impresionantes y estructuras que desafían la gravedad. Sin embargo, su diseño y análisis requieren una comprensión profunda de cómo interactúan con las cargas y cómo se generan las reacciones en sus puntos de apoyo. Este artículo profundiza en la naturaleza de las vigas en voladizo, las ecuaciones que rigen su comportamiento y, crucialmente, cómo se calculan las fuerzas y momentos de reacción en su extremo fijo.

Desde balcones y marquesinas hasta elementos clave en puentes y edificios, las vigas en voladizo son omnipresentes. Su característica distintiva es que están soportadas en un solo extremo, lo que las convierte en un desafío particular en términos de estabilidad y distribución de cargas. La capacidad de predecir y calcular con precisión estas reacciones es vital para garantizar la seguridad y la funcionalidad de cualquier estructura que las incorpore. Acompáñanos en este recorrido para desglosar sus complejidades y dominar los cálculos esenciales.

¿Qué es una Viga en Voladizo?

Una viga en voladizo es un elemento estructural que se extiende horizontalmente y está apoyado en un solo extremo, el cual se encuentra firmemente empotrado o fijo. El extremo opuesto, conocido como el voladizo, se proyecta libremente en el espacio sin ningún soporte adicional. Esta configuración única permite que las vigas en voladizo soporten cargas que actúan a lo largo de su longitud o en su extremo libre, transfiriendo todas estas fuerzas y momentos al punto de apoyo fijo.

Para que una estructura de este tipo sea estáticamente estable, el soporte fijo debe ser capaz de resistir todas las fuerzas y momentos en todas las direcciones. Esto significa que el soporte no solo debe evitar el movimiento vertical y horizontal de la viga, sino también cualquier rotación. Visualmente, una viga en voladizo se modela típicamente con un extremo fijo (generalmente el izquierdo en los diagramas) y el otro extremo libre y saliente.

Ejemplos comunes de vigas en voladizo en la vida cotidiana incluyen los balcones de un edificio, donde una parte de la estructura se extiende sobre el espacio abierto sin apoyo inferior. Otros ejemplos notables son los alerones de los techos, las marquesinas sobre las entradas, las alas de los aviones e incluso las grúas torre, donde el brazo se extiende para levantar cargas pesadas. En la ingeniería civil, se utilizan en segmentos de puentes y en los voladizos de los pisos de edificios de gran altura, demostrando su versatilidad y eficiencia en el diseño estructural.

Ecuaciones Clave para Vigas en Voladizo

El análisis de las vigas en voladizo implica el cálculo de varias magnitudes cruciales, como las deflexiones, los momentos de flexión y, por supuesto, las fuerzas de reacción. Estas ecuaciones se basan en principios fundamentales de la mecánica de materiales y la estática, y se simplifican a menudo para cargas comunes. Las variables principales que intervienen en estas fórmulas suelen ser:

• W o P: Carga aplicada (puntual o distribuida).
• L: Longitud del elemento o viga.
• E: Módulo de Young del material (una medida de su rigidez).
• I: Momento de Inercia de la sección transversal de la viga (una medida de su resistencia a la flexión).

Comprender cómo estas variables interactúan es esencial para predecir el comportamiento de una viga en voladizo bajo carga.

Deflexiones en Vigas en Voladizo

La deflexión se refiere al desplazamiento o la deformación que experimenta una viga bajo la acción de una carga. En las vigas en voladizo, la deflexión suele ser máxima en el extremo libre, ya que es el punto más alejado del soporte. La fórmula más común para la deflexión máxima de una viga en voladizo con una carga puntual (P) aplicada en su extremo libre es:

Deflexión = (P * L³) / (3 * E * I)

Donde:

• P es la carga puntual.
• L es la longitud de la viga.
• E es el Módulo de Young del material.
• I es el Momento de Inercia de la sección transversal.

Para cargas distribuidas uniformemente, la fórmula de la deflexión cambia, lo que subraya la importancia de identificar correctamente el tipo de carga.

Momentos en Vigas en Voladizo

El momento de flexión es una fuerza interna que tiende a doblar la viga. En una viga en voladizo, el momento de flexión es máximo en el punto de apoyo fijo y disminuye linealmente hacia el extremo libre si la carga es puntual. La ecuación para el momento de flexión (Mₓ) en cualquier punto x a lo largo de una viga en voladizo con una carga puntual (P) aplicada en el extremo es:

Mₓ = -P * x

Donde:

• Mₓ es el momento de flexión en el punto x.
• P es la carga aplicada en el extremo del voladizo.
• x es la distancia desde el extremo fijo (punto de apoyo) hasta el punto de interés a lo largo de la longitud de la viga.

El signo negativo indica que el momento de flexión genera compresión en la parte superior de la viga y tensión en la parte inferior, lo opuesto a una viga simplemente apoyada. Para una carga distribuida uniformemente (w), la ecuación del momento de flexión cambia a una integral:

Mₓ = - ∫ w * x dx (desde 0 hasta x)

Es crucial recordar que estas ecuaciones son válidas para condiciones de carga simples. Para cargas complejas, como múltiples cargas puntuales, cargas distribuidas variables o cargas inclinadas, se requieren enfoques más avanzados, como el análisis por Elementos Finitos (FEA), para obtener resultados precisos.

Esfuerzos en Vigas en Voladizo

El esfuerzo en una viga en voladizo se calcula a partir de la fuerza de flexión y depende de la sección transversal de la viga. Si un elemento es pequeño, no hay mucha área de sección transversal para que la fuerza se distribuya, por lo que el esfuerzo será bastante alto. El esfuerzo en vigas en voladizo se puede calcular utilizando principios de mecánica de materiales, donde el esfuerzo normal (σ) debido a la flexión se determina mediante la fórmula:

σ = (M * y) / I

Donde:

• M es el momento de flexión en la sección de interés.
• y es la distancia desde el eje neutro hasta el punto donde se calcula el esfuerzo.
• I es el momento de inercia de la sección transversal.

Es importante destacar que las vigas en voladizo suelen experimentar tensión en las fibras superiores de la viga y compresión en las fibras inferiores. Esto significa que, en el caso de una viga en voladizo de hormigón, el refuerzo principal a tracción se requiere típicamente a lo largo de la superficie superior. Esto contrasta con una viga de hormigón convencional apoyada en ambos extremos, donde el refuerzo principal a tracción se ubicaría típicamente a lo largo de la superficie inferior.

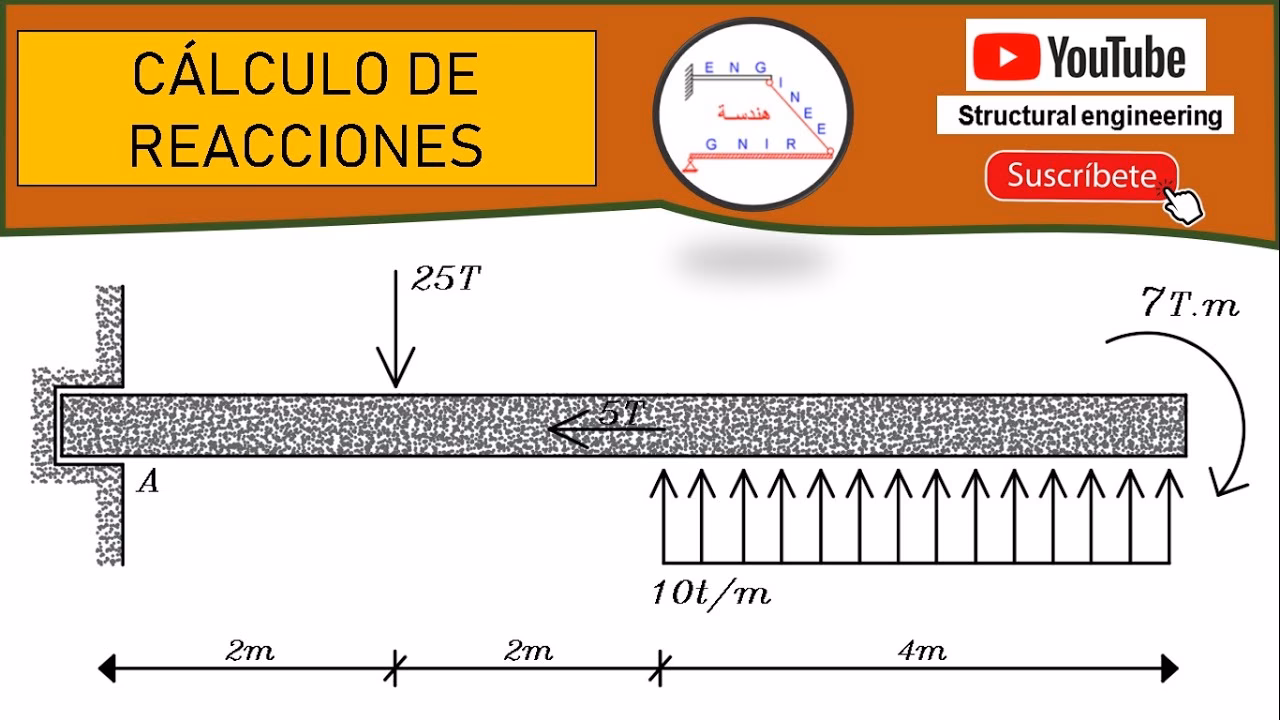

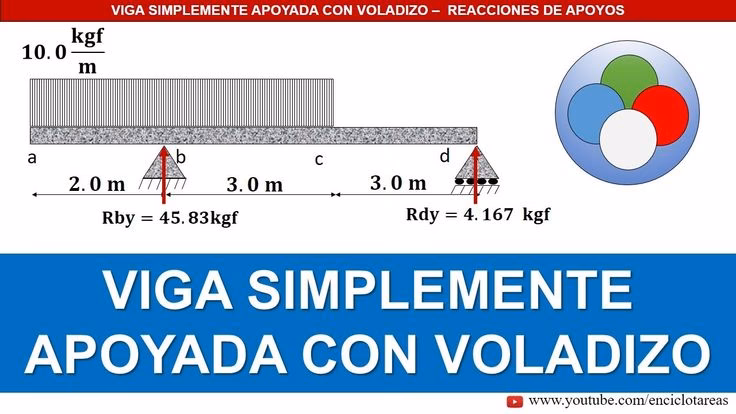

Reacciones en Vigas en Voladizo: El Corazón del Soporte

Las vigas en voladizo tienden a deflectarse más que otros tipos de vigas debido a que solo están apoyadas en un extremo. Esto significa que hay menos soporte para transferir la carga. La clave para que una viga en voladizo sea estable reside en las reacciones que se generan en su soporte fijo. Un soporte fijo, o empotramiento, es capaz de restringir tanto el movimiento de traslación como el de rotación.

Cuando una carga actúa sobre una viga en voladizo, el soporte fijo debe generar fuerzas y momentos que contrarresten el efecto de esa carga, manteniendo la viga en equilibrio estático. En una viga en voladizo, existen típicamente dos tipos de reacciones principales en el soporte fijo:

1. Fuerza de Reacción Vertical (R_y): Esta es una fuerza que actúa verticalmente en el punto de apoyo fijo, contrarrestando la carga vertical aplicada sobre la viga. Para una viga en voladizo con una carga puntual (P) aplicada en su extremo libre, la fuerza de reacción vertical es simplemente igual a la magnitud de la carga.

   R_y = P

   Si la carga es distribuida, R_y será la suma algebraica de todas las fuerzas verticales que actúan sobre la estructura, es decir, la carga total distribuida sobre la viga.



2. Momento de Reacción (M_z): Este es un momento que se genera en el soporte fijo para contrarrestar el momento de flexión causado por la carga. Es crucial porque impide que la viga rote alrededor del punto de apoyo. Para una carga puntual (P) aplicada a una distancia x del soporte, el momento de reacción es:

   M_z = P * x

   Donde:

   • P es la carga aplicada en el extremo del voladizo (o a una distancia x).
   • x es la distancia de la carga puntual desde el soporte.

   Es importante notar que el momento de reacción es igual y opuesto al momento de flexión máximo generado por la carga en el soporte. Para una carga distribuida, el momento de reacción será el momento total generado por la carga distribuida con respecto al soporte fijo.

Estas ecuaciones asumen que el soporte es un empotramiento perfecto, lo que significa que no tiene ningún grado de libertad de rotación o traslación. Si el soporte tiene alguna flexibilidad o grados de libertad, las ecuaciones se volverían más complejas y requerirían un análisis más avanzado.

La suma de fuerzas en la dirección vertical debe ser cero (∑F_y = 0) y la suma de momentos alrededor de cualquier punto también debe ser cero (∑M = 0) para que la viga esté en equilibrio estático. Estas son las condiciones fundamentales de la estática que permiten calcular estas reacciones.

Consideraciones en el Diseño de Vigas en Voladizo

El diseño de una estructura en voladizo es un proceso meticuloso que requiere considerar múltiples factores para garantizar su seguridad, funcionalidad y durabilidad. Un ingeniero estructural experto tendrá en cuenta todos estos elementos:

• Cargas: La viga debe ser capaz de soportar todas las cargas aplicadas, incluyendo su propio peso, cargas vivas (personas, mobiliario), cargas muertas adicionales, y cargas ambientales como viento, nieve y sismo. Es fundamental analizar cómo estas cargas se distribuyen a lo largo de la viga.
• Resistencia y Rigidez: La viga debe ser lo suficientemente resistente para evitar la falla por esfuerzo y lo suficientemente rígida para limitar las deflexiones a niveles aceptables. Las propiedades del material (módulo de elasticidad, resistencia a la fluencia) son clave aquí.
• Concentración de Esfuerzos: El punto de conexión fijo es una zona crítica donde los esfuerzos pueden concentrarse. El diseño debe mitigar este efecto, a menudo mediante el uso de secciones más grandes o formas redondeadas (filetes) en las esquinas.
• Deflexión: Aunque se calculen las reacciones, la deflexión bajo carga debe analizarse para asegurar que se mantenga dentro de los límites aceptables, tanto por seguridad estructural como por razones estéticas y de confort (evitar vibraciones excesivas).
• Durabilidad: La estructura debe diseñarse para una vida útil prolongada con un mantenimiento mínimo. Esto implica considerar factores como la corrosión, la fatiga del material y los efectos de la intemperie.
• Factores de Seguridad: Se incorporan factores de seguridad en el diseño para asegurar que la estructura pueda soportar cargas inesperadas o condiciones imprevistas, proporcionando un margen de seguridad.
• Métodos de Construcción: El diseño debe tener en cuenta cómo se construirá la viga (prefabricada, vaciada in situ, etc.), ya que esto afectará los tipos de conexiones y la disposición general de la estructura.
• Costo: Se deben considerar tanto el costo inicial de construcción como los costos de mantenimiento a largo plazo.
• Códigos y Regulaciones de Construcción: El diseño debe cumplir estrictamente con los códigos y regulaciones de construcción pertinentes en la jurisdicción donde se construirá la estructura. Por ejemplo, una viga de acero en EE. UU. debería cumplir con los requisitos de AISC 360.

Esta lista no es exhaustiva y los requisitos específicos pueden variar significativamente según el proyecto. Un ingeniero estructural con experiencia en diseño de voladizos integrará todos estos factores para crear un diseño seguro y eficaz.

Preguntas Frecuentes sobre Vigas en Voladizo

¿Cuál es la fórmula para calcular las reacciones en una viga en voladizo?

Para una carga puntual (P) en el extremo libre, las reacciones en el soporte fijo son una fuerza vertical (Ry) y un momento (Mz). Las fórmulas son: Ry = P y Mz = P * x (donde x es la distancia de la carga al soporte). Para cargas distribuidas, la fuerza de reacción vertical es la suma total de la carga distribuida, y el momento de reacción es el momento total generado por la carga distribuida respecto al soporte.

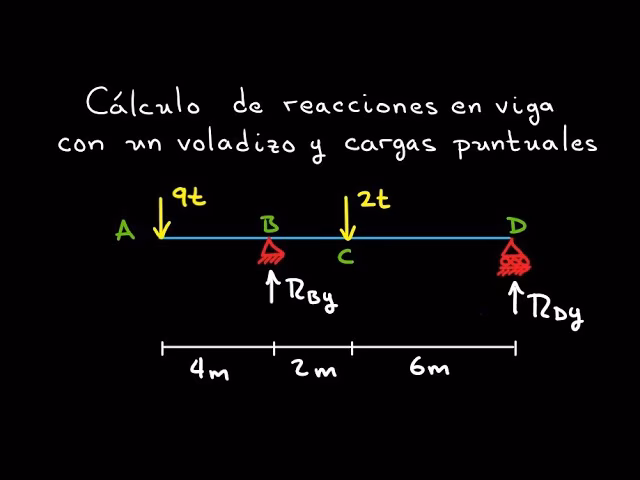

¿Cuántas reacciones tiene un voladizo?

Un voladizo, al estar empotrado en un único extremo, tiene dos reacciones principales en su soporte fijo: una fuerza de reacción vertical (que impide el movimiento vertical) y un momento de reacción (que impide la rotación).

¿Cuál es la fórmula para la deflexión de una viga voladiza?

La fórmula para la deflexión máxima (en el extremo libre) de una viga en voladizo con una carga puntual (P) en su extremo es: Deflexión = (P * L³) / (3 * E * I), donde L es la longitud, E es el Módulo de Young y I es el Momento de Inercia.

¿Qué es una viga en voladizo?

Una viga en voladizo es un elemento estructural que está soportado y fijo en un solo extremo, mientras que el otro extremo se extiende libremente en el espacio sin apoyo adicional. Son comunes en balcones, marquesinas y ciertas estructuras de puentes.

Conclusión

Las vigas en voladizo representan un desafío y una oportunidad en el diseño estructural. Su capacidad para crear espacios sin columnas y voladizos impresionantes las hace invaluables en la arquitectura moderna. Sin embargo, su análisis y diseño requieren un conocimiento preciso de las fuerzas internas y externas, especialmente las reacciones que se desarrollan en su soporte fijo.

Comprender y aplicar correctamente las ecuaciones para deflexiones, momentos y, sobre todo, las reacciones, es fundamental para garantizar la seguridad y la estabilidad de estas estructuras. Desde el cálculo básico de fuerzas y momentos hasta las consideraciones complejas de diseño que incluyen la concentración de esfuerzos y los códigos de construcción, cada aspecto es vital. La ingeniería moderna ofrece herramientas como el software de análisis de vigas, que permiten a los profesionales realizar cálculos complejos de manera eficiente y precisa, facilitando el diseño de estructuras seguras y eficientes. Dominar estos conceptos no solo es una cuestión de cálculo, sino de garantizar la integridad y durabilidad de nuestras construcciones.
