Calculando Rampas: De Subsuelos a Accesibilidad

Calcular una rampa puede parecer una tarea sencilla a primera vista, pero la realidad es que implica una serie de consideraciones cruciales que van más allá de una simple inclinación. Ya sea que necesites diseñar un acceso vehicular a un subsuelo, una entrada accesible para sillas de ruedas, o cualquier otra superficie inclinada, comprender los principios de la elevación, la distancia y la pendiente es fundamental. Un cálculo preciso no solo garantiza la funcionalidad y la eficiencia, sino que, lo más importante, asegura la seguridad de quienes la utilizan y el cumplimiento de normativas esenciales. Este artículo te guiará a través de los conceptos clave, las fórmulas necesarias y las consideraciones prácticas para que puedas abordar cualquier proyecto de rampa con confianza y conocimiento.

Entendiendo los Fundamentos de una Rampa

Una rampa es, en esencia, una superficie inclinada que conecta dos niveles diferentes. Su diseño y construcción requieren un equilibrio entre la altura a superar (elevación), la distancia horizontal que ocupa y el grado de inclinación. Para describir esta inclinación, se utilizan principalmente dos sistemas: los grados y la pendiente (expresada como una relación o un porcentaje).

Grados vs. Pendiente: Dos Caras de la Inclinación

Aunque ambos conceptos describen la angulación de una superficie, se expresan de maneras distintas y es vital comprender sus diferencias para realizar cálculos correctos:

• Los Grados (°): Se refieren a una medida angular. Un grado es una unidad de medida angular que representa 1/360 de un círculo completo. Es una forma directa de expresar cuán pronunciada es una rampa. Por ejemplo, una rampa de 30 grados es significativamente más empinada que una de 10 grados.

• La Pendiente: Se refiere a la relación entre el cambio vertical (elevación) y el cambio horizontal (longitud). Se puede expresar de varias maneras:

  • Como una Fracción o Relación (1:X): Por ejemplo, una pendiente de 1:10 significa que por cada unidad de cambio vertical (altura), hay 10 unidades de cambio horizontal (longitud). Cuanto mayor sea el número X, menos pronunciada será la rampa.

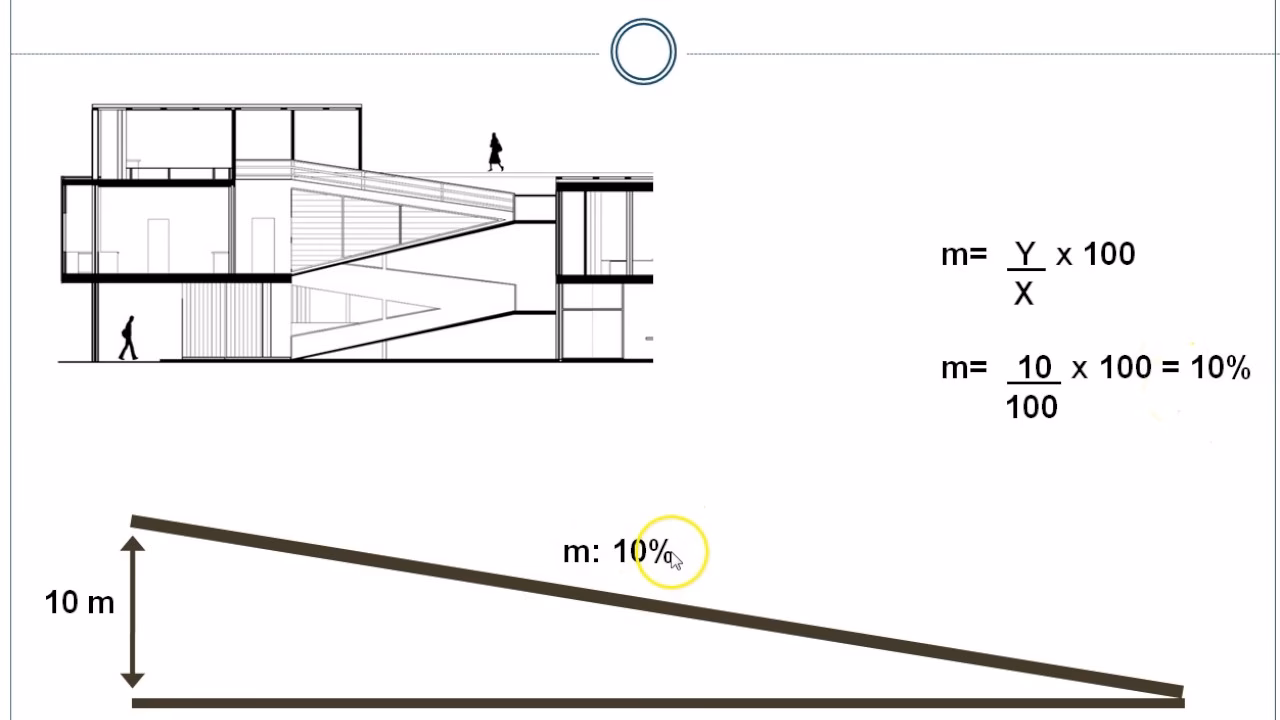

  • Como un Porcentaje (%): Se calcula dividiendo la altura vertical por la longitud horizontal y multiplicando por 100. Una pendiente del 10% significa que la altura vertical es el 10% de la longitud horizontal.

Es común encontrar catálogos o especificaciones que mezclan o confunden estas unidades. Saber cómo convertir entre grados y porcentaje de pendiente te permitirá interpretar correctamente cualquier dato y aplicar las fórmulas adecuadas.

La Importancia de un Cálculo Preciso

No se trata solo de construir una superficie inclinada. El cálculo preciso de una rampa tiene implicaciones directas en varios aspectos cruciales:

• Seguridad: Una rampa demasiado pronunciada puede ser peligrosa, causando caídas, deslizamientos o dificultando el ascenso y descenso, especialmente para vehículos o personas con movilidad reducida.

• Accesibilidad: Para rampas destinadas a personas (peatones, sillas de ruedas), el cumplimiento de normativas de accesibilidad (como las normas ADA en algunos países) es ineludible. Estas normativas especifican pendientes máximas para garantizar un uso seguro y autónomo.



• Funcionalidad: En el caso de rampas vehiculares (como las de subsuelos), la pendiente debe permitir que los vehículos transiten sin raspar la parte inferior o la parte delantera/trasera, y sin que los neumáticos pierdan tracción. También debe permitir giros adecuados si es necesario.

• Durabilidad y Costo: Un diseño eficiente puede optimizar el uso de materiales y la mano de obra, mientras que un diseño inadecuado puede resultar en rehacer el trabajo o en problemas estructurales a largo plazo.

Fórmulas Esenciales para el Cálculo de Rampas

Para determinar las dimensiones de una rampa, necesitarás aplicar algunas fórmulas básicas. Aquí te presentamos las más importantes:

1. Cálculo de la Longitud Horizontal (Run) Basado en la Elevación y la Pendiente Deseada

Esta es una de las fórmulas más utilizadas para diseñar una rampa que conecte dos niveles. Te permite saber qué distancia horizontal necesitarás para lograr una determinada elevación con una pendiente específica.

La fórmula para determinar la distancia horizontal que sobresale de la rampa desde el umbral es:

Longitud Horizontal (Run) = Elevación (Rise) × Pendiente (expresada como 1:X, donde X es el factor multiplicador)

Ejemplo práctico:

Supongamos que tienes una elevación de 30 pulgadas y deseas una pendiente de 1:16 (lo que significa que por cada pulgada de altura, necesitas 16 pulgadas de longitud horizontal).

Longitud Horizontal = 30 pulgadas × 16 = 480 pulgadas

Para convertir esta medida a pies, dividimos entre 12:

480 pulgadas / 12 pulgadas/pie = 40 pies

Esto significa que necesitarás una longitud horizontal de 40 pies para superar una elevación de 30 pulgadas con una pendiente de 1:16. Este cálculo es fundamental para planificar el espacio necesario.

2. Conversión de Grados a Porcentaje de Pendiente

Si conoces el ángulo de inclinación en grados y necesitas expresarlo como un porcentaje de pendiente, puedes usar la función tangente (tan) de la trigonometría.

Pendiente en Porcentaje (%) = tan (ángulo en grados) × 100%

Ejemplo:

Dado un ángulo de 15 grados, queremos conocer el porcentaje de pendiente correspondiente:

tan(15°) ≈ 0.2679

Pendiente en Porcentaje = 0.2679 × 100% = 26.79%

Un ángulo de 15 grados equivale a una pendiente del 26.79%. Es importante notar que esta es una pendiente considerablemente empinada para muchos usos.

3. Conversión de Porcentaje de Pendiente a Grados (Menos Común)

Aunque menos frecuente, puede que necesites realizar el cálculo inverso: convertir un porcentaje de pendiente a grados. Esto requiere el uso de la función arcotangente (arctan o tan⁻¹).

1. Convierte el porcentaje a decimal: Pendiente en Decimal = Pendiente en Porcentaje / 100

2. Calcula el ángulo en radianes: Ángulo en Radianes = arctan(Pendiente en Decimal)

3. Convierte radianes a grados: Ángulo en Grados = Ángulo en Radianes × (180 / π)

Ejemplo:

Supongamos que tienes una pendiente del 10% y deseas convertirla a grados de inclinación:

1. Pendiente en Decimal = 10% / 100 = 0.1

2. arctan(0.1) ≈ 0.0997 radianes

3. 0.0997 × (180 / π) ≈ 5.7105 grados

Por lo tanto, una pendiente del 10% se corresponde aproximadamente con un ángulo de 5.71 grados. Es fundamental recordar que el resultado de arctan suele estar en radianes y debe ser convertido a grados para una interpretación común.

Cálculo de Rampas para Subsuelos: Consideraciones Específicas

Las rampas de subsuelo, ya sean para estacionamientos, almacenes o accesos de vehículos, presentan desafíos adicionales más allá del cálculo de la pendiente básica. Aquí se detallan aspectos clave a considerar:

Tipo de Vehículo y Uso

• Vehículos Ligeros vs. Pesados: Los coches, camiones ligeros o motocicletas tienen diferentes requisitos de pendiente y radio de giro que camiones de carga, furgonetas o vehículos de emergencia.
• Altura Libre (Headroom): Asegúrate de que haya suficiente espacio vertical para que los vehículos pasen sin golpear el techo o las estructuras superiores. Esto es crítico en la entrada y salida del subsuelo.
• Puntos de Quiebre (Breakover/Departure Angles): Los vehículos tienen limitaciones en los ángulos que pueden superar sin raspar la parte inferior del chasis. Las transiciones entre la rampa y la superficie horizontal (tanto en la parte superior como en la inferior) deben ser suaves, a menudo con curvas verticales (transiciones de parábola o arco) para evitar estos problemas.

Dimensiones y Espacio

• Ancho de la Rampa: Debe ser suficiente para permitir el paso seguro de los vehículos, posiblemente con espacio para abrir puertas si es necesario. Para tráfico bidireccional, se necesitará un ancho considerablemente mayor.
• Radios de Giro: Si la rampa incluye curvas, los radios de giro deben acomodar los vehículos más grandes que la utilizarán. Esto es especialmente relevante en rampas helicoidales o en espiral.
• Longitud: La longitud de la rampa dependerá directamente de la elevación y la pendiente elegida. En subsuelos, el espacio horizontal suele ser limitado, lo que puede forzar pendientes más pronunciadas (dentro de los límites de seguridad y funcionalidad).

Seguridad y Funcionalidad Adicionales

• Superficie Antideslizante: Dada la posibilidad de humedad, aceite o derrames, una superficie con buen agarre es imprescindible para evitar resbalones y mejorar la tracción de los neumáticos.
• Drenaje: Las rampas de subsuelo están expuestas a la lluvia, la nieve y otros líquidos. Un sistema de drenaje eficaz (rejillas, canaletas) en la parte superior e inferior de la rampa es crucial para evitar la acumulación de agua.
• Iluminación: Una iluminación adecuada es vital para la visibilidad y la seguridad, especialmente en las transiciones de luz natural a artificial.
• Ventilación: En subsuelos cerrados, la ventilación es necesaria para disipar los gases de escape de los vehículos.
• Señalización: Señales claras de dirección, velocidad y precaución son importantes para guiar a los conductores.

Consideraciones Normativas y Usos Comunes

Las pendientes de las rampas varían considerablemente según su uso. Es crucial consultar las normativas locales y nacionales, ya que pueden tener requisitos específicos. A modo de ejemplo general:

• Rampas Peatonales y de Accesibilidad (Sillas de Ruedas): La mayoría de las normativas de accesibilidad (como la ADA en Estados Unidos o equivalentes en otros países) sugieren una pendiente máxima de 1:12 (aproximadamente 8.33% o 4.76 grados). Pendientes más suaves, como 1:16 o 1:20, son incluso más cómodas y seguras, especialmente para usuarios de silla de ruedas.
• Rampas Vehiculares (Estacionamientos, Garajes): Para automóviles, las pendientes pueden ser más pronunciadas, a menudo entre 1:6 y 1:10 (16.67% a 10%, o aproximadamente 9.46 a 5.71 grados), pero esto dependerá de los ángulos de ataque y salida de los vehículos más comunes. Rampas muy largas o con mucho tráfico pueden requerir pendientes más suaves.

Tabla Comparativa de Pendientes Comunes

Para facilitar la comprensión, aquí se presenta una tabla con algunas relaciones de pendiente comunes y sus equivalentes aproximados en porcentaje y grados:

Preguntas Frecuentes sobre el Cálculo de Rampas

¿Cuál es la pendiente ideal para una rampa?

La "pendiente ideal" depende completamente del uso previsto. Para accesibilidad universal, 1:12 es el estándar ampliamente aceptado. Para vehículos, puede variar, pero debe permitir un tránsito seguro y sin daños para el tipo de vehículo más común.

¿Cómo afecta el tipo de vehículo al cálculo de la rampa para subsuelo?

El tipo de vehículo afecta directamente la pendiente máxima admisible y la necesidad de transiciones suaves. Vehículos con poca distancia al suelo o voladizos largos (parte delantera/trasera que sobresale de las ruedas) requieren pendientes más suaves y transiciones curvas para evitar raspar el chasis. Los camiones grandes necesitan mayores radios de giro y alturas libres.

¿Es lo mismo una rampa para personas que para coches?

No, no es lo mismo. Las rampas para personas (especialmente para sillas de ruedas) están sujetas a normativas de accesibilidad mucho más estrictas en cuanto a pendiente, ancho y características de seguridad. Las rampas vehiculares pueden ser más empinadas, pero deben considerar las limitaciones de los vehículos y la seguridad vial.

¿Qué normativas debo considerar al construir una rampa?

Debes consultar las normativas de construcción locales, regionales y nacionales. Estas pueden incluir códigos de edificación, leyes de accesibilidad para personas con discapacidad (como la Ley de Americanos con Discapacidades - ADA en EE. UU., o equivalentes en otros países), y regulaciones específicas para estacionamientos o estructuras subterráneas. Es imprescindible conocer y cumplir estas normativas para evitar problemas legales y garantizar la seguridad.

¿Necesito un profesional para calcular mi rampa?

Para proyectos de rampas grandes, complejas, de uso público o para subsuelos, es altamente recomendable contratar a un ingeniero civil o un arquitecto. Ellos pueden asegurar que el diseño cumpla con todas las normativas, sea estructuralmente sólido y funcional, considerando factores como el drenaje, la iluminación y los materiales adecuados. Para rampas pequeñas y simples, la información proporcionada aquí puede ser suficiente.

Conclusión

Calcular una rampa, ya sea para un acceso a un subsuelo o para cualquier otra aplicación, es un proceso que exige atención a los detalles y comprensión de los principios básicos de geometría y seguridad. Al dominar las fórmulas para la relación entre elevación, longitud y pendiente, y al considerar factores críticos como el tipo de uso, las transiciones y las normativas, podrás diseñar y construir rampas que no solo sean eficientes y funcionales, sino también seguras y duraderas. Recuerda que la seguridad es siempre la prioridad principal en cualquier proyecto de construcción de rampas.
