El Enigma del Foco: Calculando la Distancia Focal de una Lente

Desde las gafas que corrigen nuestra visión hasta los potentes telescopios que nos permiten explorar galaxias lejanas, las lentes son dispositivos ópticos fundamentales que han transformado nuestra capacidad de interactuar y comprender el mundo. Su magia reside en la capacidad de desviar la luz de manera precisa, un fenómeno que se rige por un concepto clave: la distancia focal. Entender qué es el foco, cómo se comporta la luz en diferentes tipos de lentes y cómo calcular esta distancia esencial es crucial para cualquiera interesado en la óptica, la fotografía o simplemente en cómo funciona el mundo que nos rodea. En este artículo, desvelaremos los misterios de la distancia focal, centrándonos especialmente en las versátiles lentes biconvexas.

¿Qué es una Lente y Cómo Funciona?

Una lente es un dispositivo óptico transparente, generalmente hecho de vidrio o plástico, limitado por dos superficies, al menos una de las cuales es curva. Su función principal es desviar los rayos de luz a través del fenómeno de la refracción. Cuando un rayo de luz pasa de un medio a otro (por ejemplo, del aire a la lente), su velocidad cambia, lo que provoca una desviación en su trayectoria. Este cambio de dirección ocurre tanto al entrar como al salir de la lente, debido a los diferentes índices de refracción del aire y del material de la lente.

Existen dos categorías principales de lentes: las lentes simples, que consisten en una única pieza de material transparente, y las lentes compuestas, que están formadas por varias lentes simples alineadas. Las lentes pueden ser pulidas o moldeadas para lograr la forma deseada, permitiéndoles enfocar o dispersar la luz, a diferencia de un prisma que solo refracta sin enfocar.

La forma de las superficies de una lente es lo que determina su comportamiento óptico. La mayoría de las lentes son esféricas, lo que significa que sus superficies son segmentos de esferas. Las superficies pueden ser convexas (abultadas hacia afuera), cóncavas (hundidas hacia adentro) o planas. La línea que conecta los centros de las esferas que forman las superficies se conoce como el eje de la lente.

Tipos de Lentes y la Lente Biconvexa

Las lentes se clasifican según la curvatura de sus dos superficies ópticas. Las denominaciones más comunes incluyen:

• Biconvexa (o doble convexa): Ambas superficies son convexas. Si tienen el mismo radio de curvatura, se llaman equiconvexas.
• Bicóncava: Ambas superficies son cóncavas.
• Plano-convexa: Una superficie es plana y la otra es convexa.
• Plano-cóncava: Una superficie es plana y la otra es cóncava.
• Convexo-cóncava (o menisco): Una superficie es convexa y la otra es cóncava. Este tipo es común en lentes correctivas.

Las lentes biconvexas son un tipo fundamental de lente convergente. Esto significa que cuando un haz de luz paralelo incide sobre una lente biconvexa, la luz se desvía y converge en un punto detrás de la lente. Este comportamiento las convierte en lentes “positivas”.

Características y Aplicaciones de las Lentes Biconvexas

Las lentes biconvexas poseen propiedades ópticas muy específicas que las hacen increíblemente útiles en una vasta gama de aplicaciones:

• Distancia Focal Positiva: Siempre tienen una distancia focal positiva, lo que indica su capacidad de convergencia.
• Distancias Focales Cortas: Son capaces de lograr distancias focales relativamente cortas, permitiendo una fuerte convergencia.
• Convergencia de Luz Incidente: Su principal característica es la capacidad de hacer converger la luz que incide sobre ellas.
• Formación de Imágenes: Pueden formar tanto imágenes reales (que pueden proyectarse en una pantalla) como imágenes virtuales (que solo se ven a través de la lente).
• Reducción de Aberraciones: Ayudan a minimizar la aberración esférica y pueden corregir el coma y la distorsión en ciertas configuraciones.

El ojo humano es un ejemplo notable de una lente biconvexa natural. Su capacidad de cambiar de forma (volviéndose más o menos convexa) permite enfocar objetos a diferentes distancias en la retina. Cuanto más convexa es la lente del ojo, mayor es la refracción y la capacidad de enfocar objetos cercanos.

Las aplicaciones de las lentes biconvexas son diversas y omnipresentes:

• Se utilizan como lentes de aumento o de condensación.
• Son componentes clave en sistemas de imagen como telescopios, monoculares, microscopios, binoculares y cámaras.
• Empleadas en proyectores para enfocar la luz y la imagen.
• Funcionan como “lupas de fuego” al concentrar los rayos solares.
• Son esenciales en aplicaciones de retransmisión de imágenes y en diversas industrias.

¿Qué es el Foco y la Distancia Focal en una Lente?

En el corazón de la funcionalidad de una lente se encuentran los conceptos de foco y distancia focal. El foco principal de una lente es el punto donde convergen (o de donde parecen divergir) todos los rayos de luz que inciden paralelos al eje principal de la lente. Para una lente convergente como la biconvexa, el foco principal se encuentra detrás de la lente.

La distancia focal (representada comúnmente por f) es la distancia medida desde el centro óptico de la lente hasta su foco principal. Es el parámetro más fundamental de una lente y determina su poder de convergencia o divergencia. En el contexto de una lente delgada, el grosor de la lente se considera despreciable, simplificando el análisis de cómo los rayos se desvían.

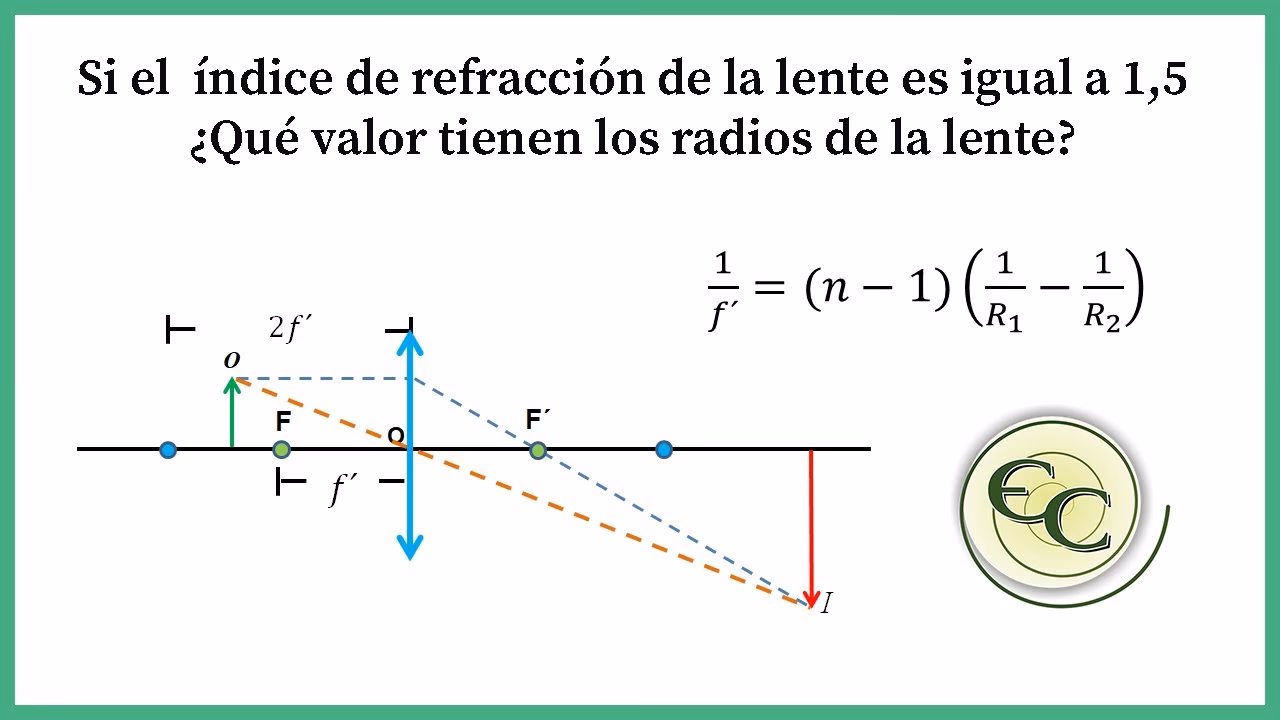

Para comprender cómo una lente forma una imagen, podemos considerar tres rayos principales que parten de un punto objeto:

1. Rayo Paralelo: Un rayo que incide paralelo al eje principal de la lente se refracta y pasa por el foco principal (F) en el lado de la imagen.
2. Rayo Central: Un rayo que pasa por el centro óptico de la lente no sufre desviación significativa.
3. Rayo Focal: Un rayo que pasa por el foco principal (F') en el lado del objeto se refracta y emerge paralelo al eje principal en el lado de la imagen.

Donde estos tres rayos se intersecan después de pasar por la lente, se forma la imagen del punto objeto. Si colocamos un sensor o una pantalla en este punto, obtendremos una imagen nítida del objeto.

¿Qué Ocurre con la Luz en las Lentes Biconvexas?

Cuando la luz atraviesa una lente biconvexa, experimenta un proceso de refracción que la hace converger. Los rayos de luz, al incidir en la superficie curva de la lente, cambian su dirección. Debido a la forma convexa de ambas superficies, los rayos que entran paralelos al eje óptico son curvados hacia el eje central. Este proceso de doble refracción (al entrar y al salir de la lente) provoca que todos los rayos paralelos se unan en un único punto: el foco.

Este comportamiento es lo que define a una lente biconvexa como una lente convergente o positiva. La luz que originalmente se dispersaba o viajaba en paralelo, es "reunida" en un punto específico, creando una imagen. Este es el principio detrás de cómo las cámaras capturan imágenes o cómo una lupa amplifica un objeto.

En contraste, una lente bicóncava o divergente dispersaría un haz de luz colimado, haciendo que los rayos parezcan emanar de un punto virtual delante de la lente, resultando en una distancia focal negativa.

Cómo Calcular la Distancia Focal de una Lente: La Ecuación del Fabricante de Lentes

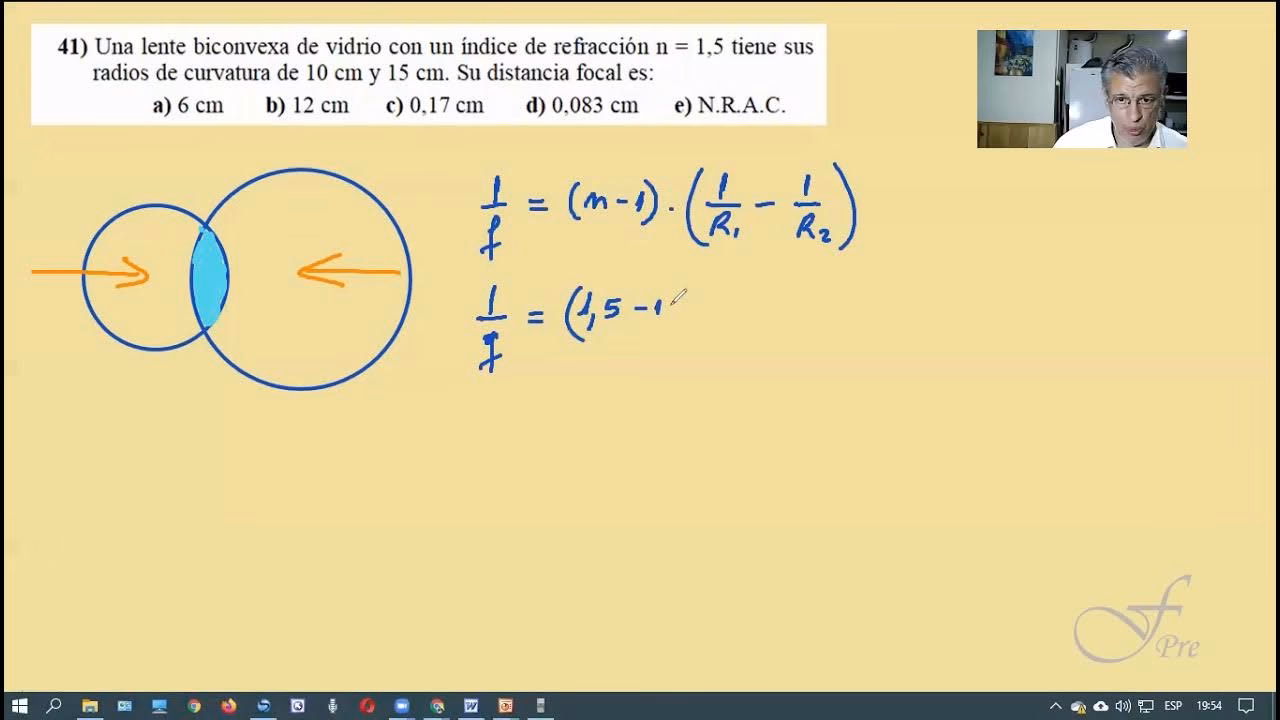

Para calcular con precisión la distancia focal de una lente en el aire, se utiliza la poderosa ecuación del fabricante de lentes. Esta fórmula considera el índice de refracción del material de la lente y los radios de curvatura de sus superficies, así como su grosor. Aunque a menudo se simplifica para lentes delgadas, la ecuación completa es la siguiente:

1/f = (n - 1) * [1/R1 - 1/R2 + ((n - 1) * d) / (n * R1 * R2)]

Donde:

• f es la distancia focal de la lente. Será positiva para lentes convergentes y negativa para lentes divergentes.
• n es el índice de refracción del material del que está hecha la lente (por ejemplo, para vidrio común, n suele estar alrededor de 1.5).
• R1 es el radio de curvatura de la primera superficie de la lente que encuentra la luz.
• R2 es el radio de curvatura de la segunda superficie de la lente.
• d es el grosor de la lente a lo largo de su eje óptico.

Convención de Signos para R1 y R2

La correcta aplicación de esta fórmula depende de una convención de signos consistente para los radios de curvatura. Una convención común (y la utilizada en esta explicación) es la siguiente:

• Un radio de curvatura (R) es positivo si el centro de curvatura de la superficie se encuentra en la dirección en la que la luz continúa propagándose (generalmente a la derecha si la luz viaja de izquierda a derecha).
• Un radio de curvatura (R) es negativo si el centro de curvatura de la superficie se encuentra en la dirección desde la que la luz proviene (generalmente a la izquierda si la luz viaja de izquierda a derecha).

Aplicando esta convención a una lente biconvexa estándar, donde ambas superficies abultan hacia afuera y la luz viaja de izquierda a derecha: la primera superficie (R1) tendrá un centro de curvatura a la derecha, por lo tanto, R1 será positivo. La segunda superficie (R2) tendrá un centro de curvatura a la izquierda, por lo tanto, R2 será negativo. Para una lente plano-convexa, el radio de la superficie plana sería infinito (1/R = 0).

Aproximación de Lente Delgada

Si el grosor de la lente (d) es muy pequeño en comparación con los radios de curvatura (R1 y R2), la ecuación se puede simplificar significativamente a la aproximación de lente delgada:

1/f = (n - 1) * (1/R1 - 1/R2)

Esta versión simplificada es muy útil para cálculos rápidos y para entender los principios básicos, aunque para diseños ópticos de precisión se requiere la ecuación completa.

Poder Óptico (Dioptrías)

El inverso de la distancia focal, 1/f, se conoce como el poder óptico de la lente. Si la distancia focal se mide en metros, el poder óptico se expresa en dioptrías (D). Una dioptría es equivalente a un metro inverso (m^-1). Cuanto mayor sea el poder óptico (en dioptrías), más convergente o divergente será la lente.

Comparación: Lentes Convergentes vs. Divergentes

Para consolidar la comprensión, es útil comparar las características clave de las lentes convergentes (como la biconvexa) y las lentes divergentes (como la bicóncava):

Preguntas Frecuentes (FAQs)

Q1: ¿Qué es una lente biconvexa?

Una lente biconvexa es una lente simple que consiste en dos superficies convexas en forma esférica, generalmente con el mismo radio de curvatura. También se la conoce como lente convexo-convexa.

Q2: ¿Cómo se llama también una lente biconvexa?

Una lente biconvexa también se conoce como lente convexo-convexa.

Q3: Menciona tres aplicaciones de la lente biconvexa.

Tres aplicaciones de la lente biconvexa son: se utilizan como lupas de fuego, se emplean como lentes condensadoras o de aumento, y encuentran aplicación en microscopios y binoculares.

Q4: Verdadero o falso: Una lente biconvexa posee una distancia focal positiva.

Verdadero.

Q5: ¿Cuál es un ejemplo ideal de una lente biconvexa?

El ojo humano es un ejemplo ideal de una lente biconvexa.

Conclusión

La distancia focal es el alma de cualquier lente, dictando cómo interactúa con la luz y, en última instancia, cómo forma imágenes. Hemos explorado que las lentes biconvexas, con su capacidad de converger la luz y su distancia focal positiva, son herramientas ópticas indispensables en una miríada de aplicaciones, desde la corrección de la visión hasta la exploración del cosmos. La ecuación del fabricante de lentes nos proporciona la herramienta matemática para calcular esta propiedad fundamental, permitiendo a ingenieros y diseñadores crear sistemas ópticos cada vez más sofisticados y eficientes.

Comprender cómo se calcula el foco de una lente y cómo se comporta la luz al atravesarla no solo es un ejercicio académico, sino una puerta de entrada a la apreciación profunda de la ingeniería óptica que subyace en muchos de los dispositivos que usamos a diario. La próxima vez que uses unas gafas, un telescopio o simplemente observes el mundo, recuerda la fascinante interacción de la luz y la forma que hace posible nuestra visión y nuestra capacidad de exploración.
