Sombras y Coeficiente de Sombra: Guía Completa

Las sombras son mucho más que la simple ausencia de luz; son elementos dinámicos que influyen profundamente en la arquitectura, el diseño urbano, la eficiencia energética de los edificios y, en última instancia, en nuestro confort diario. Comprender cómo se proyectan, cómo varían a lo largo del día y del año, y cómo interactúan con los materiales de construcción, como el vidrio, es fundamental para crear entornos habitables, sostenibles y estéticamente agradables. Desde la planificación de un jardín hasta el diseño de un rascacielos, el cálculo preciso de las sombras es una herramienta invaluable que permite anticipar y optimizar las condiciones de luz y temperatura.

A menudo, pensamos en las sombras solo cuando nos resguardan del sol, pero su estudio va mucho más allá. Son indicadores de la posición solar, afectando la iluminación natural, la ganancia de calor solar y la sensación térmica en interiores y exteriores. En este artículo, desglosaremos los métodos para calcular la sombra proyectada, exploraremos el concepto vital del Coeficiente de Sombra en el contexto del vidrio y la eficiencia energética, y descubriremos cómo la elección adecuada de materiales puede hacer que un edificio no solo sea funcional, sino que realmente brille con luz propia, como un diamante.

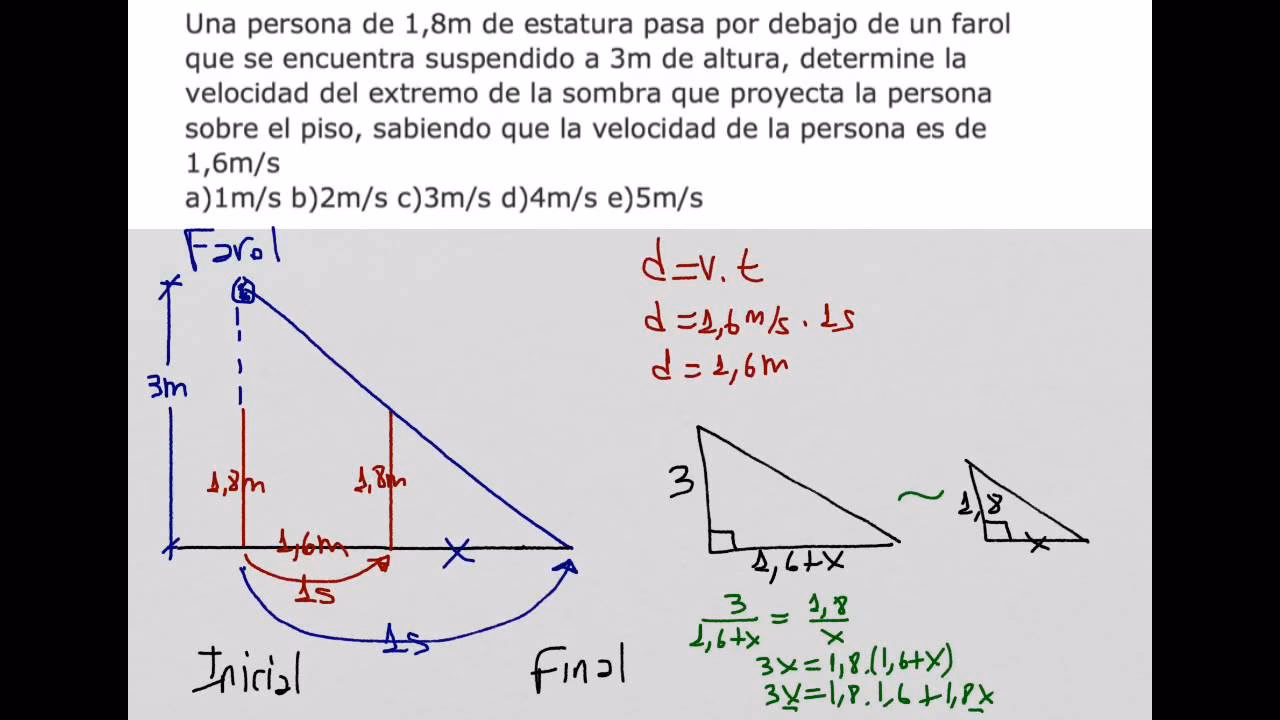

¿Cómo se calcula la sombra proyectada?

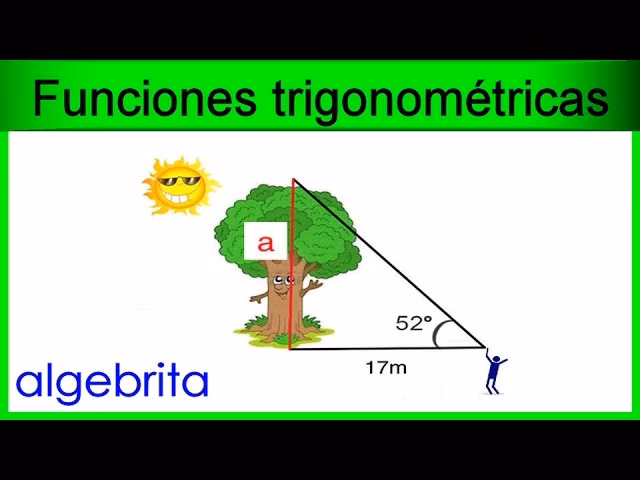

El cálculo de la sombra proyectada es un ejercicio de geometría y trigonometría que depende principalmente de la altura del objeto que la proyecta y del ángulo de elevación del sol. Imagina que el sol es una fuente de luz puntual a una distancia infinita. Las líneas de luz que inciden sobre el objeto son paralelas, y la sombra se forma donde estas líneas son bloqueadas.

La fórmula más básica para calcular la longitud de una sombra sobre una superficie horizontal es sorprendentemente sencilla y se deriva de las propiedades de un triángulo rectángulo:

Longitud de la Sombra (L) = Altura del Objeto (H) / Tangente del Ángulo de Elevación Solar (α)

Donde:

• H es la altura del objeto que proyecta la sombra (por ejemplo, un árbol, un edificio, una persona).
• α (alfa) es el ángulo de elevación solar, que es el ángulo entre el horizonte y la posición del sol en el cielo. Este ángulo varía constantemente a lo largo del día y del año, y también depende de la latitud geográfica.
• Tan es la función tangente en trigonometría.

Para aplicar esta fórmula, primero necesitas determinar el ángulo de elevación solar para la ubicación, fecha y hora específicas. Este dato se puede obtener de tablas solares, software de simulación solar o aplicaciones especializadas que calculan la posición del sol. Por ejemplo, si el sol está a 45 grados sobre el horizonte (α = 45°) y un poste mide 10 metros de altura (H = 10 m), la longitud de la sombra sería L = 10 m / tan(45°) = 10 m / 1 = 10 metros.

Es importante destacar que esta fórmula asume que la superficie sobre la que se proyecta la sombra es perfectamente horizontal. En la realidad, las superficies pueden ser inclinadas, lo que añade complejidad al cálculo, requiriendo proyecciones en tres dimensiones. Además, la orientación del objeto respecto al sol también es crucial; un objeto orientado directamente hacia el sol proyectará una sombra más corta que uno que esté de perfil.

Factores que Influyen en la Proyección de Sombra

• Altura del Objeto: Cuanto más alto sea el objeto, más larga será su sombra, asumiendo el mismo ángulo solar.
• Ángulo de Elevación Solar: Este es el factor más dinámico. Un ángulo bajo (sol cerca del horizonte, como al amanecer o atardecer, o en invierno) produce sombras muy largas. Un ángulo alto (sol alto en el cielo, como al mediodía en verano) produce sombras cortas.
• Latitud Geográfica: En latitudes más cercanas al ecuador, el sol alcanza ángulos de elevación más altos durante el año, lo que generalmente resulta en sombras más cortas al mediodía. En latitudes más cercanas a los polos, los ángulos solares son más bajos, resultando en sombras más largas.
• Estación del Año: Debido a la inclinación del eje de la Tierra, el ángulo de elevación solar varía significativamente entre estaciones. En verano, el sol está más alto en el cielo, y las sombras son más cortas. En invierno, el sol está más bajo, y las sombras son más largas.
• Hora del Día: El sol se mueve a través del cielo, cambiando su ángulo de elevación y su acimut (dirección horizontal). Al mediodía solar (cuando el sol está en su punto más alto para el día), la sombra es la más corta y apunta directamente hacia el polo opuesto al sol.
• Orientación del Objeto: Un objeto cuadrado orientado con una de sus caras directamente hacia el sol proyectará una sombra diferente a uno rotado 45 grados.

La combinación de estos factores hace que el estudio de las sombras sea un campo complejo pero fascinante, esencial para la planificación urbana, el diseño paisajístico y la arquitectura bioclimática.

¿Cómo se calcula el Coeficiente de Sombra (SC)?

El Coeficiente de Sombra (SC por sus siglas en inglés, Shading Coefficient) es una métrica crucial en el diseño de edificios, especialmente cuando se trata de la eficiencia energética y el confort térmico. Aunque el término ha sido en gran medida reemplazado por el Factor de Ganancia de Calor Solar (SHGC, Solar Heat Gain Coefficient) en muchas regiones, su concepto subyacente sigue siendo fundamental para entender cómo los vidrios y los sistemas de acristalamiento controlan la cantidad de calor solar que ingresa a un edificio.

El SC es una medida relativa de la capacidad de un vidrio o sistema de acristalamiento para bloquear la ganancia de calor solar en comparación con un vidrio de referencia estándar. Históricamente, el vidrio de referencia utilizado para el SC era un vidrio flotado transparente de 3 mm (1/8 de pulgada) de espesor, que se considera que tiene un SC de 1.0. Esto significa que un sistema de acristalamiento con un SC de 0.5 permite que solo la mitad del calor solar pase a través de él en comparación con el vidrio de referencia.

La fórmula conceptual para el Coeficiente de Sombra es:

SC = Ganancia de Calor Solar del Vidrio / Ganancia de Calor Solar del Vidrio de Referencia (3mm claro)

Es importante entender que el SC no es algo que se calcule directamente con una fórmula simple en el sitio. En cambio, es un valor que se determina mediante pruebas de laboratorio estandarizadas o simulaciones complejas, y es proporcionado por los fabricantes de vidrio y ventanas. Los valores de SC van de 0 a 1. Un SC más bajo indica que el vidrio bloquea más calor solar, lo que es deseable en climas cálidos para reducir la carga de aire acondicionado, mientras que un SC más alto podría ser beneficioso en climas fríos para aprovechar el calentamiento solar pasivo.

Factores que Afectan el Coeficiente de Sombra

• Tipo de Vidrio: Vidrios tintados, reflectivos o de baja emisividad (Low-E) tienen SC mucho más bajos que el vidrio transparente.
• Recubrimientos: Los recubrimientos de baja emisividad, que son capas microscópicas aplicadas al vidrio, son extremadamente efectivos para reducir el SC al reflejar el calor solar sin comprometer significativamente la transmisión de luz visible.
• Espesor del Vidrio: Aunque el efecto es menor que los recubrimientos, un vidrio más grueso puede tener un SC ligeramente diferente.
• Cámaras de Aire/Gas: En unidades de doble o triple acristalamiento, el espacio entre los paneles de vidrio, ya sea lleno de aire o gases como argón o criptón, influye en el SC al afectar la transferencia de calor.
• Marcos y Separadores: Aunque el SC se centra principalmente en el vidrio, el diseño general de la ventana (marco, espaciadores) también afecta el rendimiento térmico general de la unidad.

La elección de un vidrio con el SC adecuado es una decisión crítica en el diseño de edificios con bajo consumo energético. Un SC bajo ayuda a prevenir el sobrecalentamiento en verano, reduciendo la necesidad de aire acondicionado y, por ende, el consumo de energía y los costos operativos. En un clima frío, un SC moderado puede permitir una ganancia solar pasiva deseable.

El Vidrio como Diamante: Confort y Seguridad

La frase 'el edificio brille como un diamante' no solo alude a la estética y la transparencia del vidrio, sino también a su capacidad multifacética para aportar valor en términos de confort y seguridad. El vidrio moderno es un material de alta tecnología que va mucho más allá de ser una simple barrera transparente.

Confort a Través del Vidrio

• Luz Natural Abundante: El vidrio permite la entrada de luz natural, reduciendo la necesidad de iluminación artificial y creando ambientes más agradables y productivos. La luz natural ha demostrado mejorar el bienestar, el estado de ánimo y la concentración.
• Vistas Panorámicas: Conecta a los ocupantes con el exterior, ofreciendo vistas que pueden reducir el estrés y aumentar la sensación de espacio.
• Control Térmico (SC y SHGC): Como hemos visto con el Coeficiente de Sombra, el vidrio avanzado puede gestionar la ganancia de calor solar. Los vidrios con bajo SC/SHGC evitan el sobrecalentamiento en verano, manteniendo los interiores frescos sin un uso excesivo del aire acondicionado. Esto contribuye directamente al confort térmico de los ocupantes.
• Aislamiento Acústico: Los sistemas de doble o triple acristalamiento, a menudo con diferentes grosores de vidrio y cámaras de gas, son excelentes para atenuar el ruido exterior, creando un ambiente interior tranquilo y sereno, esencial para el confort en entornos urbanos ruidosos.
• Control de Deslumbramiento: Ciertos tipos de vidrio, como los tintados o con recubrimientos especiales, pueden reducir el deslumbramiento sin comprometer la vista, mejorando el confort visual.

Seguridad y Resistencia del Vidrio

• Seguridad Estructural: El vidrio templado y laminado es considerablemente más resistente a los impactos que el vidrio flotado estándar. En caso de rotura, el vidrio templado se fragmenta en pequeños trozos menos peligrosos, mientras que el vidrio laminado mantiene sus fragmentos adheridos a una capa intermedia, previniendo su caída.
• Protección UV: Muchos vidrios modernos incorporan filtros UV que protegen a los ocupantes y los interiores (muebles, obras de arte) de los dañinos rayos ultravioleta, que pueden causar decoloración y daños a la piel.
• Resistencia al Fuego: Existen vidrios especiales resistentes al fuego que pueden soportar altas temperaturas durante períodos prolongados, actuando como barrera contra la propagación del fuego y el humo, y permitiendo la evacuación segura.
• Seguridad Antirrobo y Antibalas: Los vidrios laminados multicapa pueden ofrecer una resistencia significativa contra intentos de intrusión o incluso disparos, aumentando la seguridad de los edificios.
• Aislamiento Térmico y Energético: Vidrios de alto rendimiento contribuyen a la eficiencia energética del edificio al reducir la transferencia de calor a través de la envolvente. Esto no solo ahorra energía, sino que también mejora el confort al minimizar las corrientes de aire frío cerca de las ventanas en invierno y el calor radiante en verano.

En resumen, el vidrio en la arquitectura moderna es un componente integral que, cuando se selecciona y diseña correctamente, no solo embellece un edificio, sino que también optimiza su rendimiento energético, mejora el bienestar de sus ocupantes y garantiza un entorno seguro. Es, en efecto, un material que permite que los edificios no solo sean estructuras, sino que verdaderamente brillen con funcionalidad, belleza y sostenibilidad.

Preguntas Frecuentes (FAQ)

¿Por qué es importante calcular la sombra en el diseño arquitectónico?

Calcular la sombra es crucial en arquitectura y urbanismo por varias razones. Permite optimizar la iluminación natural y el control de la ganancia de calor solar en los edificios, lo que impacta directamente en la eficiencia energética y el confort térmico. Un buen diseño de sombras puede reducir la necesidad de aire acondicionado en verano y aprovechar el calentamiento solar pasivo en invierno. Además, influye en el diseño de espacios exteriores, como patios y jardines, asegurando áreas de sol o sombra según se desee. También es vital para evitar el sombreamiento excesivo de edificios vecinos o paneles solares, lo que podría afectar su rendimiento.

¿Qué impacto tiene el Coeficiente de Sombra en mi factura de energía?

El Coeficiente de Sombra (SC) o, más comúnmente ahora, el Factor de Ganancia de Calor Solar (SHGC), tiene un impacto directo y significativo en tu factura de energía, especialmente en climas cálidos o en edificios con grandes superficies acristaladas. Un vidrio con un SC/SHGC bajo minimiza la cantidad de calor solar que entra al edificio. Esto reduce la carga de trabajo de tu sistema de aire acondicionado, ya que tiene que disipar menos calor para mantener una temperatura confortable. Al reducir la demanda de aire acondicionado, se consume menos electricidad, lo que se traduce en facturas de energía más bajas. En climas fríos, un SC/SHGC más alto podría ser deseable para maximizar la ganancia solar pasiva y reducir la necesidad de calefacción, pero debe equilibrarse con el riesgo de sobrecalentamiento en días soleados.

¿Se puede reducir la sombra proyectada artificialmente?

La sombra proyectada por un objeto físico es una consecuencia directa de su altura y de la posición del sol, por lo que no se puede 'reducir' artificialmente la sombra que un objeto proyecta en el sentido de hacerla desaparecer o acortarla sin alterar el objeto o la fuente de luz. Sin embargo, se pueden emplear estrategias para mitigar sus efectos o manejar su presencia. Por ejemplo, en diseño urbano, se pueden utilizar materiales reflectantes en superficies para dispersar la luz en áreas sombreadas. En edificios, el diseño de voladizos, parasoles o brise-soleils permite gestionar la sombra en las fachadas, controlando la entrada de luz solar directa sin eliminar completamente la sombra del edificio en su conjunto. También se pueden usar elementos móviles, como persianas o toldos, que controlan la cantidad de sombra en un área específica en un momento dado.

¿Cómo influye la latitud en la longitud de la sombra?

La latitud geográfica juega un papel fundamental en la longitud de las sombras debido a su influencia directa en el ángulo de elevación solar. En latitudes cercanas al ecuador (latitudes bajas), el sol alcanza ángulos de elevación muy altos, incluso llegando al cenit (90 grados) en ciertos momentos del año. Esto resulta en sombras muy cortas o incluso inexistentes al mediodía solar. A medida que te mueves hacia los polos (latitudes altas), el ángulo de elevación máximo del sol disminuye. Esto significa que el sol nunca sube tan alto en el cielo, incluso en verano, lo que provoca que las sombras sean generalmente más largas durante todo el año en comparación con las regiones ecuatoriales. En los polos, durante el invierno, el sol puede permanecer muy bajo en el horizonte o no salir en absoluto, resultando en sombras extremadamente largas o en la ausencia de luz solar directa.

En conclusión, el estudio y cálculo de las sombras, junto con la comprensión de métricas como el Coeficiente de Sombra, son herramientas indispensables para cualquier profesional del diseño y la construcción. Nos permiten no solo crear espacios visualmente atractivos, sino también optimizar la eficiencia energética, mejorar el confort térmico y garantizar la seguridad de los ocupantes. Al dominar estos conceptos, podemos diseñar edificios que no solo se adapten a su entorno, sino que también contribuyan a un futuro más sostenible y confortable. La interacción entre la luz, la sombra y los materiales como el vidrio es un arte y una ciencia que transforma simples estructuras en espacios habitables y eficientes, verdaderamente dignos de brillar como diamantes.
