Cálculo de Potencia Trifásica: Guía Completa

En el mundo de la electricidad, comprender cómo se calcula y aplica la potencia es fundamental, especialmente cuando hablamos de sistemas de alta demanda. La corriente alterna (CA) trifásica es la columna vertebral de la distribución eléctrica para grandes consumidores, desde centros de datos de última generación hasta complejos industriales y edificios comerciales que albergan maquinaria de alto consumo. Pero, ¿por qué es tan crucial y cómo podemos cuantificar la energía que entrega? Acompáñenos en este recorrido para desentrañar los misterios de la potencia trifásica y su cálculo, explorando sus ventajas inherentes frente a la potencia monofásica, que es la que comúnmente encontramos en hogares y aplicaciones de menor escala como la iluminación y pequeños electrodomésticos.

¿Por qué la Potencia Trifásica es Esencial Hoy en Día?

La necesidad de suministrar cantidades de energía cada vez mayores es un imperativo, especialmente a medida que los centros de datos y las salas de servidores continúan experimentando densidades más elevadas. Los sistemas informáticos más potentes se están empaquetando en los mismos espacios que antes albergaban servidores que consumían solo una fracción de la energía eléctrica que las computadoras y redes actuales demandan. No hace mucho tiempo, un solo rack de TI con 10 servidores consumía un total de cinco kilovatios (kW) de potencia. Hoy en día, ese mismo rack puede albergar docenas de servidores que, en conjunto, consumen 20 o incluso 30 kW. A esos niveles de consumo, es natural que se priorice la eficiencia energética, ya que incluso una pequeña mejora porcentual en el consumo de energía se traducirá en ahorros significativos a lo largo del tiempo.

El cableado es otro aspecto crítico. Consideremos un rack de 30 kW. Utilizando potencia monofásica a 240 voltios de CA (VAC), se necesitarían 125 amperios para alimentar el rack, lo que requeriría un cable de 25 mm² —demasiado grueso para trabajar con facilidad, sin mencionar lo costoso que sería. Dado que la potencia trifásica es inherentemente más eficiente, puede entregar la misma potencia (e incluso más) utilizando un cableado de menor calibre. Para soportar el mismo rack de 30 kW utilizando potencia trifásica, se requieren tres cables capaces de suministrar 42 amperios cada uno (4 mm²), que son una fracción del tamaño del cable monofásico. Esta ventaja en el cableado no solo reduce costos, sino que también simplifica la instalación y el mantenimiento en entornos de alta densidad.

Monofásico vs. Trifásico: Entendiendo las Diferencias Fundamentales

Antes de sumergirnos en la esencia de la potencia trifásica, es útil comenzar comprendiendo la corriente alterna (CA) monofásica. La potencia monofásica utiliza un sistema de suministro de tres cables: uno "activo" (o fase), un cable neutro y una toma de tierra. Con la corriente alterna, el flujo de corriente o voltaje se invierte periódicamente, fluyendo en una dirección por el cable activo que entrega energía a la carga y en la dirección opuesta por el cable neutro. Un ciclo de potencia completo tiene lugar durante un cambio de fase de 360 grados, y el voltaje se invierte 50 o 60 veces por segundo, dependiendo del sistema en uso en diferentes partes del mundo (en Europa y gran parte de Asia, es 50 veces o 50 hercios (Hz)).

Es importante destacar que las dos "patas" que transportan corriente siempre están separadas 180 grados. Para visualizar esto, imagine la energía como una onda, técnicamente una onda sinusoidal con una frecuencia y amplitud definidas. En cada ciclo, las ondas en cada cable pasan por una amplitud cero dos veces al mismo tiempo. Durante estos instantes, no se entrega energía a la carga. Estas interrupciones, aunque breves, no marcan una gran diferencia para aplicaciones residenciales y comerciales como entornos de oficina, pero tienen implicaciones significativas para los motores que impulsan maquinaria pesada, así como para computadoras y otros equipos de TI sensibles.

Adentrándonos en la Potencia Trifásica

Como su nombre lo indica, los sistemas de potencia trifásica proporcionan tres corrientes separadas, cada una distanciada por un tercio del tiempo que tarda en completarse un ciclo completo. Pero, a diferencia de la monofásica, donde las dos patas "calientes" están siempre separadas 180 grados, con la trifásica, las corrientes están separadas 120 grados.

Cuando una de las líneas está en su pico de corriente, las otras dos no lo están. Por ejemplo, cuando la fase 1 está en su pico positivo, las fases 2 y 3 están ambas en -0.5. Esto significa que, a diferencia de la corriente monofásica, no hay ningún punto en el que no se entregue energía a la carga. De hecho, en seis posiciones diferentes de cada fase, una de las líneas está en su posición máxima positiva o negativa. Para propósitos prácticos, esto significa que la cantidad colectiva de energía suministrada por las tres corrientes permanece constante; no hay picos y valles cíclicos como ocurre con la monofásica.

Las computadoras y muchos motores utilizados en maquinaria pesada están diseñados teniendo esto en cuenta. Pueden extraer un flujo constante y continuo de energía, en lugar de tener que lidiar con la variación inherente a la potencia de CA monofásica. Como resultado, utilizan menos energía y funcionan de manera más suave. Como analogía, piense en un motor monocilíndrico frente a un motor de tres cilindros. Ambos operan en un modelo de cuatro tiempos (admisión, compresión, potencia, escape). Con un motor monocilíndrico, se obtiene solo un ciclo de "potencia" por cada cuatro tiempos del cilindro, lo que proporciona una entrega de potencia bastante irregular. Un motor de tres cilindros, por el contrario, proporcionará potencia en tres fases alternas (nuevamente separadas por 120 grados), para una potencia más suave, constante y eficiente.

Beneficios Clave de la Potencia Trifásica

Entre los beneficios que aporta la potencia trifásica se encuentra la capacidad de entregar casi el doble de energía que los sistemas monofásicos sin requerir el doble de cables. No es tres veces más energía, como cabría esperar, porque en la práctica, normalmente se conecta una línea activa a otra línea activa en configuraciones específicas.

Esta capacidad es particularmente útil cuando se trata de alimentar racks de equipos de TI. Mientras que antes era la norma usar energía monofásica para un rack, a medida que aumentan las densidades en los racks de TI, esto se vuelve menos factible y práctico. Todo el cableado, los conductores y los enchufes se vuelven más grandes, más caros y cada vez más difíciles de manejar. El suministro de potencia trifásica directamente al rack del servidor permite utilizar un cableado y otros componentes menos costosos, al tiempo que se entrega más energía. Sin embargo, requiere prestar atención a la carga de cada circuito para asegurar que estén equilibrados y no excedan la capacidad del circuito. Mantener un buen equilibrio de carga es fundamental para la estabilidad y eficiencia del sistema.

La Fórmula Mágica: ¿Cómo se Calcula la Potencia Trifásica?

Para comprender cómo la potencia trifásica entrega más energía, debemos recurrir a las matemáticas. El cálculo de la potencia es un pilar en la ingeniería eléctrica, y conocer las fórmulas es esencial para diseñar y operar sistemas eficientemente.

Cálculo de Potencia Monofásica

La fórmula para la potencia de un circuito monofásico es:

Potencia (P) = Voltaje (V) x Corriente (I) x Factor de Potencia (FP)

Donde:

• P es la potencia activa en vatios (W).
• V es el voltaje en voltios (V).
• I es la corriente en amperios (A).
• FP es el factor de potencia, un valor entre 0 y 1 que representa la eficiencia con la que se utiliza la energía. Para cargas puramente resistivas (como una resistencia de calefacción), el factor de potencia es 1. Para cargas inductivas (motores, transformadores) o capacitivas, el FP es menor que 1.

Si asumimos que la carga en el circuito es puramente resistiva (es decir, el factor de potencia es la unidad, o uno), la fórmula se simplifica a:

P = V x I

Consideremos un ejemplo práctico: un circuito monofásico de 120 voltios que soporta 20 amperios. Si la carga es puramente resistiva (FP=1), la potencia sería:

P = 120 V x 20 A = 2,400 vatios (W)

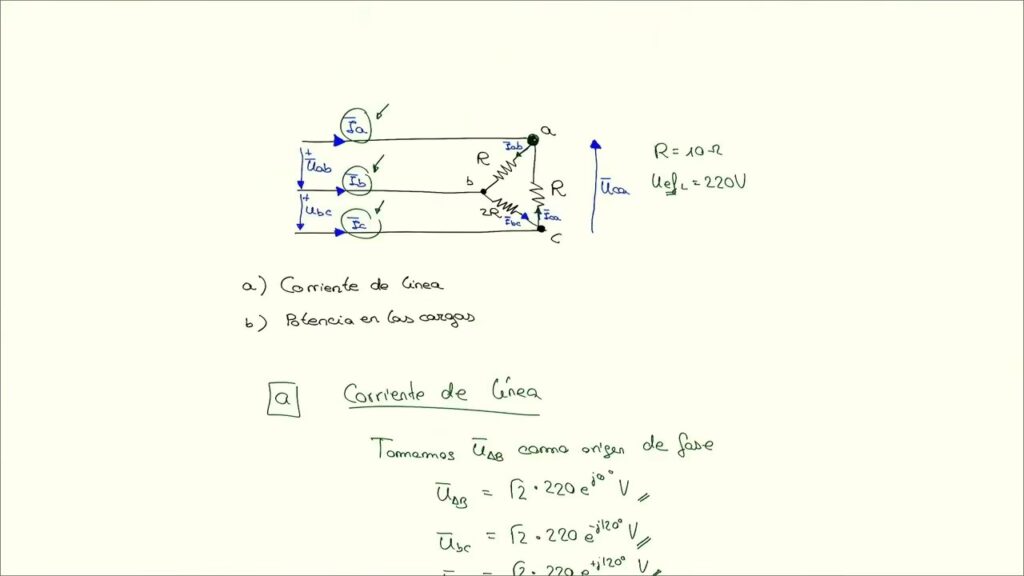

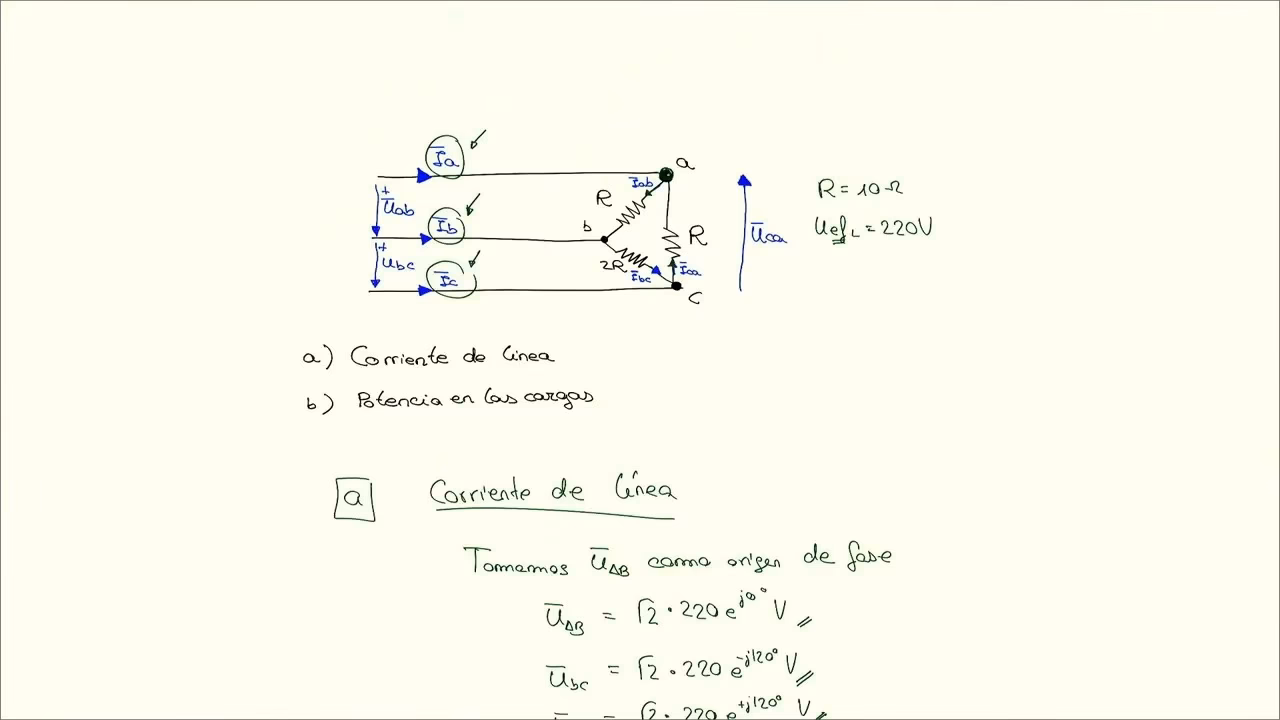

Cálculo de Potencia Trifásica

La fórmula para la potencia de un circuito trifásico es un poco diferente debido a las tres fases desfasadas. La presencia de la raíz cuadrada de tres (aproximadamente 1.732) es lo que permite que la potencia trifásica entregue significativamente más energía con la misma corriente por fase.

Potencia (P) = Voltaje (V) x Corriente (I) x Factor de Potencia (FP) x √3

Donde:

• P es la potencia activa total en vatios (W).
• V es el voltaje de línea a línea en voltios (V).
• I es la corriente de línea en amperios (A).
• FP es el factor de potencia.
• √3 es la raíz cuadrada de tres, aproximadamente 1.732.

Al igual que con el caso monofásico, si asumimos que la carga en el circuito es puramente resistiva (FP=1), la fórmula se reduce a:

P = V x I x √3

Continuando con nuestro ejemplo, si consideramos un circuito trifásico de 120 voltios (voltaje de línea a línea) donde cada fase soporta 20 amperios (corriente de línea), y asumimos un factor de potencia de 1, la fórmula se calcula de la siguiente manera:

P = 120 V x 20 A x 1.732 = 4,156.8 vatios (W)

Observe que 4,156.8 W es casi el doble de los 2,400 W obtenidos con el sistema monofásico, a pesar de usar el mismo voltaje y corriente por fase en el ejemplo simplificado. Este es un ejemplo simplificado, pero puede usarse para investigar la potencia adicional disponible en circuitos que soportan voltajes más altos (por ejemplo, 400 o 480 voltios) o corrientes mayores (por ejemplo, 30 amperios o más). Es esta capacidad de entregar mucha más energía de manera eficiente lo que hace que la potencia trifásica sea la elección preferida para las aplicaciones industriales y de infraestructura de gran escala.

Consideraciones Importantes al Implementar Sistemas Trifásicos

Si bien la potencia trifásica ofrece ventajas significativas, es crucial prestar atención al equilibrio de carga en cada circuito. Un desequilibrio puede llevar a una distribución ineficiente de la energía, sobrecalentamiento de los conductores, y en casos extremos, daños a los equipos. Los ingenieros y técnicos deben asegurarse de que la carga se distribuya de manera uniforme entre las tres fases para maximizar la eficiencia y la vida útil del sistema. Esto implica una planificación cuidadosa y, a menudo, el uso de equipos de monitoreo para garantizar que las corrientes en cada fase se mantengan dentro de límites aceptables.

Tabla Comparativa: Monofásico vs. Trifásico

Para una mejor comprensión de las diferencias clave, la siguiente tabla resume los puntos más importantes entre estos dos sistemas de distribución de energía.

Preguntas Frecuentes (FAQ) sobre Potencia Trifásica

¿Qué es el Factor de Potencia (FP) y por qué es importante en el cálculo trifásico?

El Factor de Potencia (FP) es una medida de la eficiencia con la que la energía eléctrica se convierte en trabajo útil. Varía entre 0 y 1. Un FP de 1 (o cercano a 1) indica que la energía se utiliza de manera muy eficiente, mientras que un FP bajo significa que se está desperdiciando energía y se está consumiendo más corriente de la necesaria para realizar el mismo trabajo. En sistemas trifásicos, un FP bajo puede llevar a multas por parte de las compañías eléctricas, mayor calentamiento en los conductores y equipos, y una menor capacidad de carga disponible. Por eso, su inclusión en la fórmula es crucial para obtener un cálculo preciso de la potencia real.

¿La fórmula de potencia trifásica es la misma para configuraciones en estrella y en delta?

La fórmula general P = V x I x FP x √3 se aplica tanto a configuraciones en estrella (Y) como en delta (Δ). Sin embargo, es fundamental entender qué representan V e I en cada caso. En una configuración en estrella, V es el voltaje de línea a línea y I es la corriente de línea. En una configuración en delta, V es el voltaje de línea a línea (que es igual al voltaje de fase) e I es la corriente de línea (que es √3 veces la corriente de fase). La clave es asegurarse de usar el voltaje de línea a línea y la corriente de línea para que la fórmula general sea siempre correcta.

¿Cuál es la diferencia entre potencia aparente, activa y reactiva en sistemas trifásicos?

• Potencia Activa (P): Es la potencia real que realiza trabajo útil, medida en vatios (W). Es la que se calcula con la fórmula que hemos visto (V x I x FP x √3).
• Potencia Reactiva (Q): Es la potencia que oscila entre la fuente y la carga, no realiza trabajo útil, pero es necesaria para el funcionamiento de equipos inductivos (motores, transformadores) y capacitivos. Se mide en voltio-amperios reactivos (VAR).
• Potencia Aparente (S): Es la suma vectorial de la potencia activa y la potencia reactiva. Representa la potencia total que debe suministrar la fuente. Se mide en voltio-amperios (VA). El factor de potencia es la relación entre la potencia activa y la potencia aparente (FP = P/S).

¿Por qué la potencia trifásica es mejor para motores grandes?

Los motores eléctricos trifásicos son más eficientes, más compactos y tienen un par de arranque más suave y constante en comparación con sus contrapartes monofásicas de igual potencia. Esto se debe a que la corriente alterna trifásica proporciona un campo magnético giratorio constante, eliminando las pulsaciones de potencia que se encuentran en los sistemas monofásicos. Esto reduce las vibraciones, el ruido y el desgaste del motor, prolongando su vida útil y mejorando su rendimiento.

¿Puedo convertir un sistema monofásico a trifásico?

Convertir un sistema monofásico existente a trifásico no es una tarea sencilla ni económica para la mayoría de las aplicaciones residenciales o comerciales pequeñas. Generalmente, implicaría una nueva acometida eléctrica desde la red pública, lo cual es una decisión de infraestructura importante y costosa. Sin embargo, para alimentar equipos trifásicos específicos en una instalación monofásica, se pueden usar convertidores de fase (rotativos o estáticos) o variadores de frecuencia (VFD), aunque estos añaden complejidad y costos adicionales y no replican una verdadera alimentación trifásica desde la fuente.

En resumen, la potencia trifásica no es solo una alternativa a la monofásica; es una evolución necesaria para las demandas energéticas modernas. Su capacidad para entregar más energía de manera más eficiente, con menor necesidad de cableado voluminoso y una entrega de potencia constante, la convierte en la opción ideal para aplicaciones industriales, centros de datos y cualquier entorno que requiera un suministro eléctrico robusto y confiable. Comprender su cálculo y sus ventajas no solo es una cuestión técnica, sino una clave para optimizar el consumo de energía y garantizar la sostenibilidad en el futuro eléctrico.
