Condensadores: Selección y Cálculo Esencial

Los condensadores son componentes fundamentales en una vasta gama de sistemas industriales y comerciales, desde la simple nevera de nuestro hogar hasta las complejas centrales eléctricas. Su función principal es transformar el estado de una sustancia, generalmente de vapor a líquido, liberando el calor asociado a este cambio de fase. Sin embargo, la selección y el cálculo de un condensador adecuado no es una tarea trivial; es un arte que combina la evaluación de condiciones de proceso específicas con limitaciones físicas, térmicas y económicas.

¿Qué es un Condensador?

En el ámbito de la física y la ingeniería, el término "condensador" puede referirse a dos dispositivos distintos, aunque ambos con funciones de almacenamiento. En electricidad, un condensador (también conocido como capacitor) es un componente pasivo que almacena energía en un campo eléctrico. Está formado por dos placas conductoras aisladas entre sí, que se cargan con cargas iguales y de signo opuesto. Su capacidad (C) se define como la relación entre la carga (Q) que tiene cada placa y la diferencia de potencial (V) entre ellas: C = Q/V.

Sin embargo, en el contexto de la termodinámica y los sistemas de transferencia de calor, un condensador es un intercambiador de calor diseñado específicamente para condensar una sustancia gaseosa (vapor) en su estado líquido. Este proceso de cambio de fase libera una gran cantidad de calor latente, que es absorbido por un fluido refrigerante (como agua o aire) que circula a través del condensador. Son esenciales en ciclos de refrigeración, sistemas de aire acondicionado y plantas de energía térmica, donde la eficiencia en la eliminación de calor es crítica para el rendimiento general del sistema.

El Arte de Seleccionar un Condensador

La selección de un condensador adecuado es un proceso meticuloso que requiere una comprensión profunda de las condiciones de operación y los requisitos del sistema. No existe un "talla única" para todos los proyectos; cada aplicación demanda una ingeniería especializada que determine los factores indispensables para satisfacer sus necesidades específicas. Los factores clave a considerar incluyen:

• Condiciones de Proceso: Es fundamental determinar si la condensación será total o parcial, si los vapores son de un solo componente o multicomponentes, y si existen componentes no condensables. Estos aspectos influyen directamente en el tipo de condensador requerido.
• Tipo de Refrigerante: El fluido de enfriamiento (agua, aire, etc.) puede imponer restricciones significativas, especialmente si este también se vaporiza durante el proceso.
• Requisitos de Subenfriamiento: Si se requiere un subenfriamiento adicional del condensado dentro del condensador, esto también influirá en el diseño y el tipo de equipo.
• Limitaciones Físicas y Económicas: Se deben evaluar límites como el tamaño, el peso, el costo de fabricación y mantenimiento, y la capacidad de operación en un rango de condiciones, incluyendo el punto de diseño.

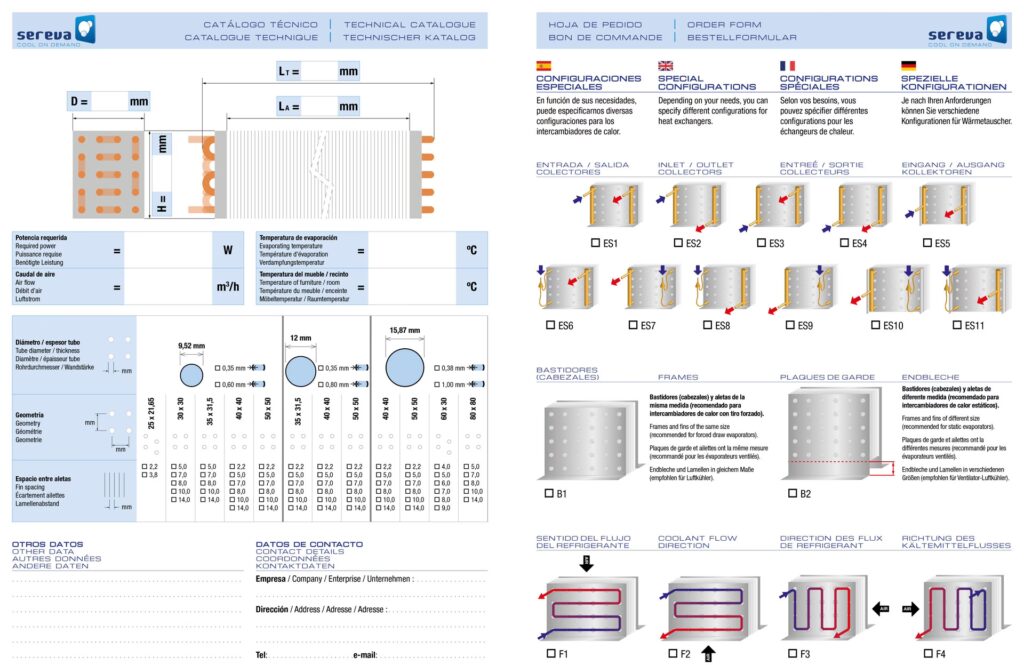

La selección preliminar a menudo se apoya en diagramas que permiten un cribado inicial de las condiciones inusuales que podrían limitar las opciones. Posteriormente, tablas secundarias ofrecen opiniones sobre la aplicabilidad y predictibilidad de varios tipos de condensadores, permitiendo afinar aún más la elección mediante un examen cuidadoso de factores secundarios.

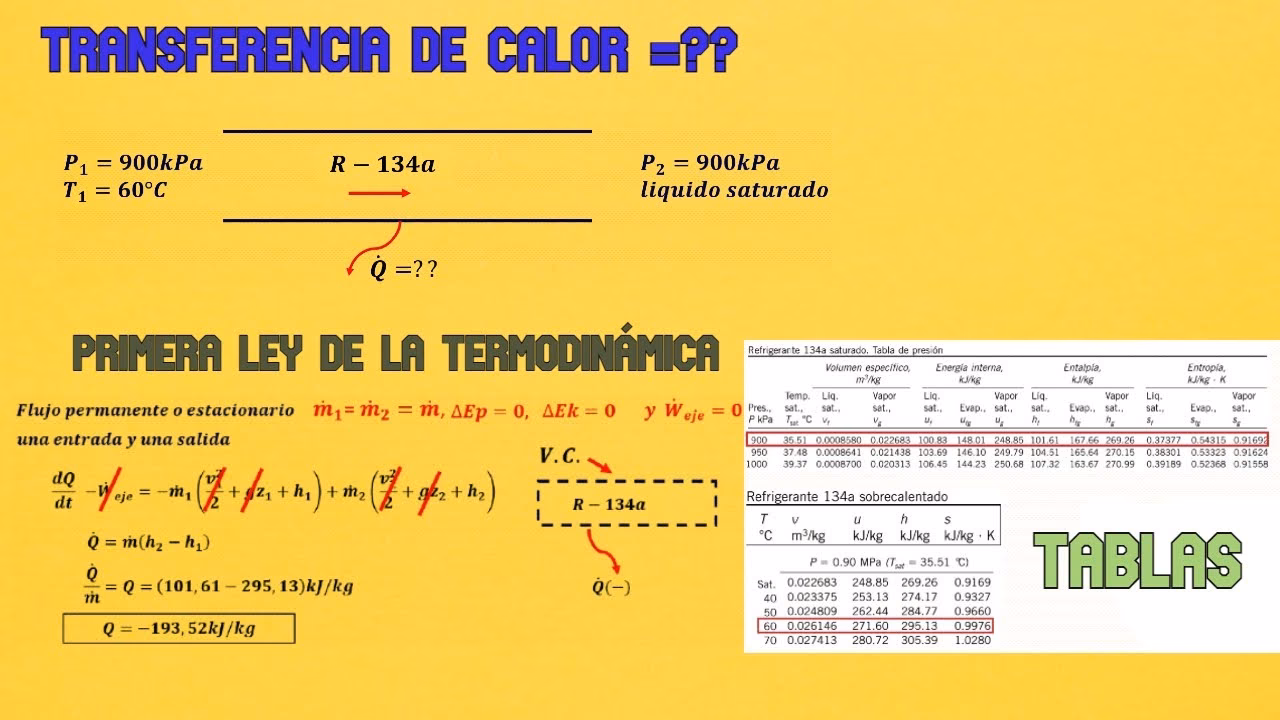

Condensadores en Sistemas de Refrigeración

En un sistema de refrigeración, el condensador es uno de los cuatro componentes básicos que trabajan en un ciclo continuo para producir enfriamiento. Estos sistemas, análogos a los organismos vivos, requieren que todas sus partes funcionen en conjunto. Los cuatro procesos esenciales en cualquier ciclo de refrigeración son:

1. Compresión
2. Condensación
3. Expansión
4. Evaporación

El condensador es el encargado de la segunda fase: recibe el vapor refrigerante a alta presión y temperatura del compresor, lo enfría y lo condensa en líquido, liberando el calor al ambiente exterior (o a un medio de enfriamiento). Luego, este líquido de alta presión pasa al expansor.

Condensadores de Vapor en Plantas de Energía

En las centrales eléctricas, especialmente las térmicas, los condensadores de vapor son dispositivos críticos. Su función principal es condensar el vapor de escape de la última etapa de la turbina, transformándolo nuevamente en agua líquida (condensado) que puede ser bombeada de regreso a la caldera, cerrando el ciclo Rankine. Las funciones clave de estos condensadores incluyen:

• Condensar el vapor agotado de la turbina.
• Aumentar la eficiencia térmica de la planta al reducir la presión de escape y, por lo tanto, la temperatura de escape.
• Mantener una contrapresión muy baja en el lado de escape de la turbina para maximizar la expansión del vapor y la producción de trabajo.
• Suministrar agua de alimentación a la caldera a través del desaireador.

Componentes Relacionados y Tipos

Los condensadores de vapor suelen estar asociados con varios componentes, como el pozo caliente (hotwell), sistemas de entrada y salida de agua de enfriamiento, torres de enfriamiento, sistemas de eyección de aire, y sistemas de extracción de condensado. Los tipos principales de condensadores de vapor son:

• Condensadores de Superficie (los más comunes en plantas de energía)
• Condensadores Enfriados por Aire
• Condensadores Tipo Jet (contacto directo)

Dentro de los condensadores de superficie, existen subtipos como el de flujo descendente, flujo central, flujo invertido, regenerativo y evaporativo. El diseño de estos equipos considera códigos específicos, la calidad y cantidad de vapor a condensar, presión y temperaturas de vapor y agua de enfriamiento, velocidad del vapor, factor de ensuciamiento y margen de corrosión.

Efectos de la Fuga de Aire en el Condensador

La presencia de aire no condensable en el condensador es perjudicial para el rendimiento del sistema. Una fuga de aire puede llevar a:

• Menor Eficiencia Térmica: El aire aumenta la contrapresión en la turbina, reduciendo la caída de calor disponible y, por ende, la eficiencia térmica de la planta.
• Mayor Requerimiento de Agua de Enfriamiento: El aire reduce la presión parcial del vapor, lo que a su vez disminuye la temperatura de saturación del vapor y aumenta el calor latente. Esto demanda más agua de enfriamiento para condensar el vapor.
• Reducción de la Transferencia de Calor: El aire tiene una conductividad térmica muy baja, lo que dificulta la transferencia de calor del vapor al agua de enfriamiento.
• Corrosión: La presencia de oxígeno y otros gases en el aire puede aumentar significativamente la tasa de corrosión en los componentes internos del condensador.

Válvulas de Seguridad y Discos de Ruptura

Para garantizar la seguridad y el correcto funcionamiento, los condensadores de superficie están equipados con:

• Disco de Ruptura: Una lámina delgada de acero diseñada para soportar la presión de operación del condensador, pero que se rompe a una presión excesiva (por ejemplo, debido a fallas en la bomba de agua de enfriamiento o la válvula de ruptura de vacío), liberando la presión.
• Válvula Rompe-Vacío: Se utiliza para reducir rápidamente la velocidad de la turbina a cero en caso de una parada de emergencia. Puede operarse manual o automáticamente.

El Concepto de Vacío en Condensadores

El vacío en un condensador se refiere a una presión subatmosférica. Se mide como la depresión de presión por debajo de la presión atmosférica. La condensación del vapor en un recipiente cerrado produce un vacío parcial debido a la gran reducción de volumen que experimenta el vapor al convertirse en líquido. Esto permite que la contrapresión en la turbina de vapor se reduzca significativamente (por ejemplo, de 1.013 bar abs. a 0.1 bar abs.), maximizando la expansión del vapor y la energía producida.

La creación de vacío es fundamental para el funcionamiento del condensador. Cuando el vapor de baja presión de la turbina se licúa, el volumen de la sustancia se reduce drásticamente (miles de veces), lo que provoca una caída de presión masiva y crea el vacío necesario para mantener el flujo de vapor desde la turbina.

Efectos de un Vacío Insuficiente o Excesivo

• Vacío Bajo (Insuficiente):
  • Menor trabajo realizado por la turbina y, por lo tanto, menor potencia de salida.
  • Mayor consumo de vapor.
  • Mayor temperatura del vapor de escape.
• Vacío Alto (Excesivo):
  • Causa un efecto de subenfriamiento donde la temperatura del pozo caliente se reduce más de lo diseñado, lo que requiere añadir calor en la caldera y lleva a pérdidas de calor.
  • Erosión de las palas de baja presión de la última etapa debido a una temperatura de vapor de escape excesivamente baja.

Cálculo de la Eficiencia del Condensador

La eficiencia de un condensador es un indicador crucial de su rendimiento. Se pueden calcular diferentes tipos de eficiencia:

Eficiencia de Vacío

Es la relación entre el vacío real obtenido y el vacío máximo que se podría obtener.

Eficiencia de Vacío (%) = (Vacío real X 100) / (Presión atmosférica o barométrica - Presión absoluta)

Ejemplo 2: El vapor de escape de un condensador entra a 42 °C. Si el manómetro de vacío del condensador marca -0.89 kg/cm², calcule la eficiencia de vacío.

Datos:

• Presión del condensador (vacío) = -0.89 kg/cm²
• Temperatura del vapor de escape = 42 °C

Cálculo:

De las tablas de vapor, la presión parcial del vapor a 42 °C (Ps) = 0.084 kg/cm².
Vacío máximo obtenible (considerando presión atmosférica = 1.033 kg/cm²) = 1.033 - 0.084 = 0.949 kg/cm².
Eficiencia de Vacío = (0.89 X 100) / 0.949 = 93.78%

Eficiencia del Condensador (Térmica)

Mide qué tan eficazmente el condensador utiliza el agua de enfriamiento para reducir la temperatura del vapor.

Eficiencia del Condensador (%) = (Diferencia de temperaturas del agua de enfriamiento (salida - entrada) X 100) / (Temperatura del vacío - Temperatura de entrada del agua de enfriamiento)

O simplificado: Eficiencia del Condensador = (T2 - T1) X 100 / (T3 - T1)

• T2: Temperatura de salida del agua de enfriamiento del condensador.
• T1: Temperatura de entrada del agua de enfriamiento del condensador.
• T3: Temperatura correspondiente al vacío o presión absoluta en el condensador.

Ejemplo 1: Un condensador de superficie de flujo descendente tiene un vacío de -0.92 kg/cm² y condensa 100 TPH de vapor. Las temperaturas de entrada y salida del agua de enfriamiento son 27 °C y 37 °C respectivamente. Calcule la eficiencia del condensador.

Datos:

• T1 = 27 °C
• T2 = 37 °C
• T3 (a vacío de -0.87 kg/cm², dado como 48 °C en el ejemplo original, lo cual es inconsistente con el vacío de -0.92 pero se usará para seguir el cálculo del ejemplo) = 48 °C

Cálculo:

Eficiencia del Condensador = (37 - 27) X 100 / (48 - 27) = 10 X 100 / 21 = 47.61%

Otros Cálculos Relevantes

Ejemplo 3: Presión en un Condensador con Aire

El volumen de un condensador que contiene 0.162 kg de aire con vapor es de 4.2 m³. La temperatura en el condensador es de 42 °C y hay algo de agua. Determine la presión en el condensador. (R para el aire = 287 J/kg K)

Datos:

• Masa de aire (Ma) = 0.162 kg
• Volumen de aire (V) = 4.2 m³
• Temperatura (T) = 42 + 273 = 315 K

Cálculo:

Usando la ley de los gases ideales para el aire (PaV = MaRT):
Pa X 4.2 = 0.162 X 287 X 315
Pa = (0.162 X 287 X 315) / 4.2 = 34862.14 Pa = 0.03486 bar (Aproximado a 0.035 bar como en el ejemplo original)
Presión parcial del vapor de agua a 42 °C (Ps) = 0.08 bar (de tablas de vapor).
Presión en el condensador (Pa + Ps) = 0.035 + 0.08 = 0.115 bar
Presión manométrica = 1.03 - 0.115 = -0.915 Bar

Ejemplo 4: Masa de Vapor Condensado con Fuga de Aire

La fuga de aire en el condensador de vapor es de 0.721 kg/min. El vacío cerca de la salida del eyector es de 690 mm de Hg cuando el barómetro marca 760 mm de Hg y la temperatura en este punto es de 20 °C. Calcule la masa de vapor condensado.

Datos:

• Fuga de aire (Ma) = 0.721 kg/min
• Vacío = 690 mm Hg
• Barómetro = 760 mm Hg
• Temperatura (T) = 20 °C

Cálculo:

Presión en el condensador = 760 - 690 = 70 mm de Hg
Convertir a bar: 70 X 0.001333 = 0.09331 bar (Aproximado a 0.0931 bar en el ejemplo original)
Presión parcial del vapor a 20 °C (de tablas) = 0.02339 bar (Aproximado a 0.022 bar en el ejemplo original)
Presión parcial del aire (Pa) = 0.0931 - 0.022 = 0.0711 bar (Aproximado a 0.0713 bar en el ejemplo original)
Volumen de aire (V) = Ma X R X T / Pa
V = 0.721 X 287 X (273 + 20) / (0.0713 X 105) = 8.51 m³/min (Aproximado a 8.5 m³/min)
Por la ley de Dalton de las presiones parciales, el volumen del vapor es el mismo que el del aire = 8.5 m³/min.
Masa de vapor (Ms) = Volumen de vapor / Volumen específico del vapor a 0.022 bar (de tablas, aprox. 62.5 m³/kg)
Ms = 8.5 / 62.5 = 0.136 kg/min

Ejemplo 5: Cantidad de Agua de Enfriamiento Requerida

Un condensador de superficie de flujo descendente está diseñado para manejar 110 TPH de vapor. El vapor entra al condensador a 0.12 kg/cm² de presión absoluta y una fracción de sequedad de 0.9. El condensado sale a 45 °C. Las temperaturas de entrada y salida del agua de enfriamiento del condensador son 29 °C y 37 °C respectivamente. Calcule la cantidad de agua de enfriamiento requerida.

Datos:

• Masa de vapor de escape (Ms) = 110 TPH (Toneladas por Hora)
• Presión del condensador = 0.12 kg/cm² abs
• Fracción de sequedad (x) = 0.9
• Temperatura de salida del condensado (Tc) = 45 °C
• Temperatura de entrada del agua de enfriamiento (T1) = 29 °C
• Temperatura de salida del agua de enfriamiento (T2) = 37 °C

Cálculo:

De las tablas de vapor, calor latente (Hfg) y temperatura de saturación (T3) a 0.12 kg/cm² son:
Hfg = 569.54 kcal/kg
T3 = 49 °C
Calor específico del agua (Cpw) = 1 kcal/kg°C

Balance de energía: Calor cedido por el vapor = Calor ganado por el agua de enfriamiento
Ms X (Hfg X x + Cpw X (T3 - Tc)) = Mw X Cpw X (T2 - T1)
Mw = (Ms X (Hfg X x + Cpw X (T3 - Tc))) / (Cpw X (T2 - T1))
Mw = (110 X ((569.54 X 0.9) + 1 X (49 - 45))) / (1 X (37 - 29))
Mw = (110 X (512.586 + 4)) / 8
Mw = (110 X 516.586) / 8
Mw = 56824.46 / 8 = 7103.0575 TPH (Aproximado a 7048.55 M3/hr en el ejemplo original, asumiendo densidad del agua 1 T/m³)

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia entre un condensador y un evaporador?

Ambos son intercambiadores de calor. Un condensador convierte vapor en líquido liberando calor (condensación), mientras que un evaporador convierte líquido en vapor absorbiendo calor (evaporación).

¿Por qué es tan importante el vacío en un condensador de vapor?

El vacío permite que el vapor de escape de la turbina se condense a una temperatura más baja, lo que maximiza la diferencia de temperatura a través de la turbina y, por lo tanto, aumenta la potencia de salida y la eficiencia de la planta.

¿Qué problemas pueden causar las fugas de aire en un condensador?

Las fugas de aire reducen la eficiencia de la transferencia de calor, aumentan la contrapresión en la turbina, incrementan la necesidad de agua de enfriamiento y pueden acelerar la corrosión interna del condensador.

¿Cómo afecta el subenfriamiento a la eficiencia del condensador?

Un subenfriamiento excesivo en un condensador de vapor puede reducir la temperatura del condensado más de lo necesario, lo que significa que se requiere más calor para llevarlo de nuevo a la temperatura de la caldera, resultando en una pérdida de eficiencia general del ciclo.

¿Se pueden usar los mismos condensadores para refrigeración y plantas de energía?

Aunque el principio básico de condensación es el mismo, los diseños y las especificaciones varían enormemente. Los condensadores de refrigeración son generalmente más pequeños y trabajan con refrigerantes específicos, mientras que los condensadores de plantas de energía son masivos, manejan grandes volúmenes de vapor de agua y están optimizados para la recuperación de calor en el ciclo de Rankine.
