Momento Estático y de Inercia: Guía Completa

En el vasto universo de la ingeniería estructural y el diseño mecánico, existen conceptos fundamentales que actúan como pilares para comprender cómo los materiales y las formas responden a las fuerzas. Dos de estos conceptos cruciales, a menudo confundidos pero intrínsecamente relacionados, son el momento estático y el momento de inercia. Estas propiedades geométricas de las secciones transversales de los elementos estructurales son indispensables para calcular la resistencia y la rigidez de vigas, columnas y otras piezas sometidas a cargas. Si alguna vez te has preguntado cómo los ingenieros determinan si una viga soportará el peso de un edificio o por qué algunas formas son más eficientes que otras, la respuesta reside en la comprensión profunda de estos momentos. Este artículo te guiará a través de sus definiciones, métodos de cálculo y aplicaciones prácticas, desmitificando su complejidad para que puedas dominarlos con claridad.

¿Qué es el Momento Estático del Área (Primer Momento de Área)?

El momento estático, también conocido como primer momento de área o primer momento de superficie (Q), es una propiedad geométrica que describe la distribución de un área en relación con un eje específico. En esencia, nos indica qué tan 'alejada' o 'distribuida' está un área con respecto a un punto o línea de referencia. Imagina que tienes una forma plana; el momento estático te dirá cómo se distribuye su área en relación con un eje particular. Es una medida del 'equilibrio' del área con respecto a un eje dado. Si el eje de referencia pasa exactamente por el centroide de la sección, el momento estático será nulo, lo cual es una propiedad clave.

¿Cómo se calcula el Momento Estático?

Su cálculo es sorprendentemente sencillo en su concepto. Se define como la suma de los productos de cada pequeña porción de área (dA) multiplicada por su distancia (y o x) perpendicular a un eje dado. Para una sección compuesta, donde el área total se divide en varias sub-áreas más simples, la fórmula general es:

Q = Σ (A_i * y_i)

Donde:

• Q es el momento estático.
• A_i es el área de cada segmento o sub-área.
• y_i es la distancia perpendicular desde el centroide de ese segmento hasta el eje de referencia.

Es fundamental recordar que la distancia y_i se mide desde el centroide de cada sub-área hasta el eje de referencia. Si el eje de referencia coincide con el eje centroidal de una forma simétrica, el momento estático de esa forma con respecto a ese eje será cero.

Aplicación Principal del Momento Estático

La aplicación más común y crucial del momento estático en ingeniería estructural es en el cálculo del esfuerzo cortante en vigas. Cuando una viga se somete a una carga que produce una fuerza cortante, el momento estático es un componente clave en la fórmula de esfuerzo cortante transversal (conocida como fórmula de Jourawski), que es:

τ = (V * Q) / (I * b)

Donde:

• τ es el esfuerzo cortante en el punto de interés.
• V es la fuerza cortante aplicada en la sección.
• Q es el momento estático del área por encima (o por debajo) del punto donde se calcula el esfuerzo cortante, con respecto al eje neutro de la sección.
• I es el momento de inercia de la sección transversal completa con respecto al eje neutro.
• b es el ancho de la sección en el punto donde se calcula el esfuerzo cortante.

Esta fórmula nos permite entender cómo se distribuye el esfuerzo cortante a lo largo de la altura de la sección de una viga, siendo generalmente máximo en el eje neutro y cero en las fibras extremas.

¿Por qué se lo denomina de "Primer Orden"?

El término "primer orden" proviene de la naturaleza de su cálculo. Al multiplicar un área (que tiene unidades de longitud al cuadrado, por ejemplo, mm²) por una distancia (unidades de longitud, por ejemplo, mm), el resultado tiene unidades de longitud al cubo (mm³, cm³ o m³). Esto contrasta con el momento de inercia (segundo momento de área), donde las distancias se elevan al cuadrado, resultando en unidades de longitud a la cuarta potencia. Por lo tanto, el "orden" se refiere a la potencia de la distancia en la fórmula.

Además, es importante destacar que el momento estático puede resultar POSITIVO, NEGATIVO o NULO. Su signo depende de la posición del centroide del área con respecto al eje de referencia. Si el área está en el lado positivo del eje (según la convención de coordenadas), el momento estático será positivo; si está en el lado negativo, será negativo. Como se mencionó, si el eje de referencia pasa exactamente por el centroide de la sección, el momento estático será nulo. Esta última propiedad es fundamental, ya que el eje neutro de una sección (el eje alrededor del cual no hay esfuerzo normal por flexión) siempre pasa por su centroide.

Cálculo del Momento Estático para una Sección Compuesta (Ejemplo Conceptual de Viga I)

Consideremos una sección de viga compleja, como una viga en I. Para calcular el momento estático de esta sección con respecto a un eje horizontal (por ejemplo, el eje neutro), debemos seguir un proceso estructurado:

1. Identificar y Localizar el Eje Neutro (EN): Primero, es crucial determinar la ubicación del eje neutro de la sección completa. Este eje pasa por el centroide global de la sección. Sin el eje neutro, los cálculos de esfuerzo cortante no serían correctos.
2. Dividir la Sección en Segmentos: Descompón la viga en I en sus formas geométricas más simples, generalmente rectángulos (ala superior, alma, ala inferior).
3. Calcular el Momento Estático de la Parte Superior (o Inferior): Si estamos interesados en el esfuerzo cortante en un punto específico, necesitamos el momento estático del área por encima (o por debajo) de ese punto, siempre con respecto al eje neutro.
• Para cada segmento de área (A_i) que se encuentra por encima (o por debajo) del EN, calcula su área individual.
• Determina la distancia (y_i) desde el centroide de ese segmento individual hasta el eje neutro de la sección completa.
• Suma los productos (A_i * y_i) para todos los segmentos que componen la porción de interés (superior o inferior). Este será Q_superior o Q_inferior.

Una propiedad fundamental y muy útil es que el momento estático del área por encima del eje neutro es igual en magnitud al momento estático del área por debajo del eje neutro. Esto es una consecuencia directa de que el eje neutro pasa por el centroide global de la sección, donde el momento estático total (de toda la sección con respecto a su propio centroide) es, por definición, cero.

Q_superior = Q_inferior

Esta igualdad es una buena forma de verificar tus cálculos al determinar el momento estático de secciones complejas.

¿Qué es el Momento de Inercia (Segundo Momento de Área)?

Mientras que el momento estático nos habla de la distribución de un área, el momento de inercia (también conocido como segundo momento de área o inercia de área, I) es una propiedad geométrica que cuantifica la resistencia de una sección a la flexión o a la deformación por giro. Es, en esencia, una medida de la 'rigidez' de una forma cuando se le aplica una carga que intenta doblarla o girarla. Cuanto mayor sea el momento de inercia de una sección, mayor será su resistencia a la flexión y menor será su deformación bajo una carga dada. Por esta razón, el momento de inercia es un factor crítico en el diseño de elementos estructurales como vigas y columnas.

A diferencia del momento estático, donde la distancia se multiplica una vez, en el momento de inercia, la distancia desde el eje se eleva al cuadrado. Esto significa que las áreas que están más alejadas del eje contribuyen significativamente más al momento de inercia que las áreas cercanas. La fórmula general para el momento de inercia (I) alrededor de un eje es:

I = ∫ y² dA

Para secciones compuestas, se utiliza una combinación de los momentos de inercia de sus sub-componentes (con respecto a sus propios centroides) y el teorema de los ejes paralelos (o teorema de Steiner), que permite trasladar el momento de inercia de un eje a otro paralelo. Sus unidades son longitud a la cuarta potencia (mm⁴, cm⁴, m⁴), lo que refleja su naturaleza de "segundo momento". El momento de inercia siempre es positivo, ya que la distancia se eleva al cuadrado.

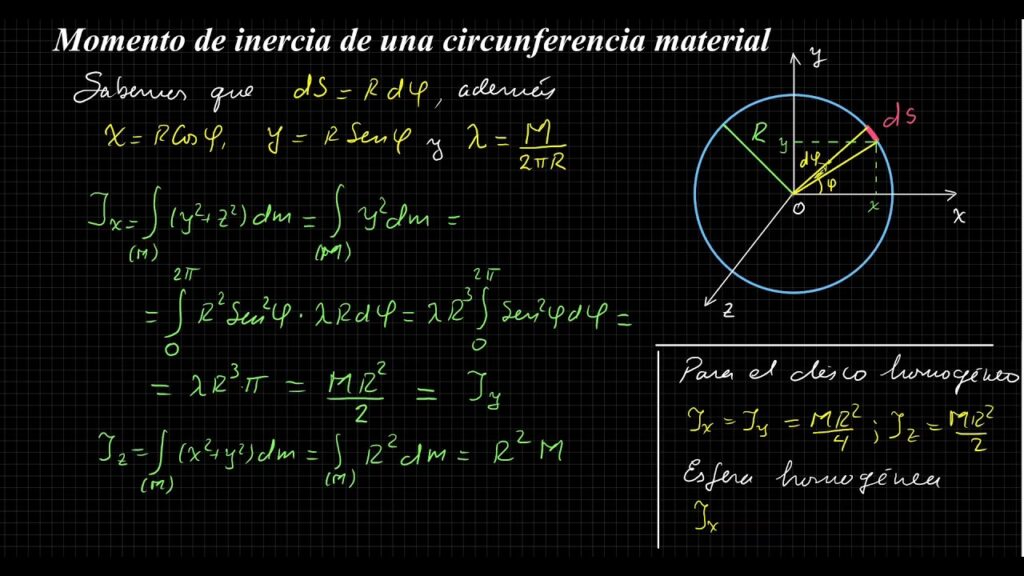

¿Cómo se calcula el Momento de Inercia de un Círculo?

El cálculo del momento de inercia para formas geométricas estándar alrededor de sus ejes centroides es un valor que se encuentra comúnmente tabulado en manuales de ingeniería, pero es importante entender su origen y aplicación. Para un círculo, el momento de inercia con respecto a un eje que pasa por su centro (ya sea el eje x o y, dado que un círculo es simétrico) se calcula mediante la siguiente fórmula:

I = (π * D⁴) / 64

Donde:

• I es el momento de inercia.
• π (pi) es la constante matemática (aproximadamente 3.14159).
• D es el diámetro del círculo.

Alternativamente, si se utiliza el radio (R) en lugar del diámetro, la fórmula es:

I = (π * R⁴) / 4

Esta fórmula asume que el eje de referencia pasa por el centroide del círculo. Este valor es fundamental para el diseño de ejes circulares o columnas, donde la resistencia a la flexión y la torsión es crítica. Por ejemplo, un eje de transmisión de potencia circular dependerá en gran medida de su momento de inercia para resistir la torsión y la flexión.

Importancia del Momento de Inercia en Ingeniería

El momento de inercia es crucial en la mecánica de materiales y el diseño estructural por varias razones fundamentales:

• Esfuerzo por Flexión: Es un componente clave en la fórmula del esfuerzo normal por flexión (fórmula de la escuadría):

  σ = (M * y) / I

  Donde σ es el esfuerzo normal (de tracción o compresión) en un punto de la sección, M es el momento flector aplicado en la sección, y es la distancia perpendicular desde el eje neutro hasta el punto donde se calcula el esfuerzo, e I es el momento de inercia de la sección completa con respecto al eje neutro. Cuanto mayor sea I, menor será el esfuerzo para un mismo momento flector.

• Deflexión de Vigas: Determina la cantidad de deformación o deflexión que sufrirá una viga bajo carga. Las vigas con un mayor momento de inercia se deflectan menos bajo la misma carga y condiciones de apoyo, lo que es vital para la funcionalidad y estética de una estructura.
• Pandeo de Columnas: Influye significativamente en la capacidad de una columna para resistir el pandeo, un modo de fallo por compresión en el que el elemento se vuelve inestable y se curva lateralmente. Cuanto mayor sea el momento de inercia de la sección de la columna, mayor será su resistencia al pandeo.

En resumen, el momento de inercia nos dice cuán "rígida" es una sección ante la flexión, mientras que el momento estático nos ayuda a entender cómo se distribuyen las fuerzas cortantes dentro de esa sección. Ambos son pilares para garantizar la resistencia y estabilidad de cualquier diseño estructural.

Tabla Comparativa: Momento Estático vs. Momento de Inercia

Para consolidar la comprensión de estos dos conceptos, veamos sus principales diferencias y similitudes en la siguiente tabla:

Preguntas Frecuentes (FAQ)

¿Qué es el momento estático del área?

Es una propiedad geométrica que mide la distribución del área de una sección transversal con respecto a un eje. Se calcula multiplicando cada porción de área por su distancia perpendicular a dicho eje, y sumando estos productos. Es fundamental para determinar el esfuerzo cortante en elementos estructurales y para localizar el centroide de una sección.

¿Cómo se calcula el momento estático?

Para una sección compuesta, se divide en sub-áreas más simples (A_i). Luego, se calcula la distancia (y_i) desde el centroide de cada sub-área hasta el eje de referencia. El momento estático (Q) es la suma de los productos de cada área por su distancia: Q = Σ (A_i * y_i). Es crucial para el cálculo del esfuerzo cortante en vigas, donde Q se toma del área por encima o por debajo del eje neutro.

¿Cómo se calcula el momento de inercia de un círculo?

El momento de inercia de un círculo con respecto a un eje que pasa por su centroide se calcula mediante la fórmula: I = (π * D⁴) / 64, donde D es el diámetro del círculo. Si se utiliza el radio (R), la fórmula es I = (π * R⁴) / 4. Este valor es esencial para analizar la resistencia a la flexión y la deflexión de elementos circulares, como ejes o columnas.

¿Cuál es el orden del momento estático?

El momento estático es de "primer orden" porque se calcula multiplicando un área (unidades de longitud al cuadrado) por una distancia (unidades de longitud), resultando en unidades de longitud al cubo (ej., mm³, cm³). Esto lo distingue del momento de inercia, que es de "segundo orden" (unidades de longitud a la cuarta).

¿Se puede calcular el momento estático para cualquier forma?

Sí, el principio es el mismo para cualquier forma. Para formas irregulares, se puede utilizar el cálculo integral o dividir la forma en un número muy grande de pequeñas áreas rectangulares y aplicar la sumatoria. Para formas compuestas comunes (como vigas I, T, L), se descompone en rectángulos y se aplica la suma de (A_i * y_i).

¿El momento estático y el momento de inercia son lo mismo?

No, son conceptos distintos con propósitos diferentes. El momento estático describe la distribución del área y se usa principalmente para el esfuerzo cortante y la determinación del centroide, mientras que el momento de inercia describe la resistencia a la flexión y se usa para el esfuerzo por flexión y la deflexión. Sus unidades y las potencias de las distancias en sus fórmulas son diferentes.

Conclusión

El momento estático y el momento de inercia son, sin duda, dos de las propiedades geométricas más significativas en el estudio de la mecánica de materiales y el diseño de estructuras. Aunque sus nombres pueden sonar complejos, su comprensión es una herramienta poderosa para cualquier estudiante o profesional de la ingeniería. El primero nos da una visión de cómo se distribuye el material y es clave para entender el esfuerzo cortante, mientras que el segundo nos revela la capacidad de una sección para resistir la flexión y la deformación, siendo vital para la rigidez y la resistencia general. Dominar estos conceptos no solo mejora la capacidad de análisis y diseño, sino que también fomenta una intuición más profunda sobre el comportamiento de las estructuras bajo carga, permitiendo la creación de diseños más seguros, eficientes y optimizados. La próxima vez que veas una viga, recordarás que detrás de su aparente simplicidad, se esconde la elegancia de estos cálculos fundamentales.
