Medición de Bobinas: Una Guía Completa

En el vasto universo de la electrónica, las bobinas, también conocidas como inductores, son componentes pasivos fundamentales. Su capacidad para almacenar energía en un campo magnético las hace indispensables en una miríada de aplicaciones, desde filtros y osciladores hasta fuentes de alimentación y circuitos de radiofrecuencia. Sin embargo, para que una bobina cumpla su función de manera óptima en un circuito, es crucial conocer y verificar sus propiedades eléctricas. Medir una bobina no es tan sencillo como medir una resistencia, ya que sus características varían con la frecuencia y otros factores. Comprender cómo medir correctamente una bobina es una habilidad esencial para cualquier entusiasta, estudiante o profesional de la electrónica, garantizando el diseño y la depuración efectivos de circuitos.

Este artículo explorará en profundidad los parámetros clave de una bobina que necesitan ser medidos, las herramientas más adecuadas para cada tipo de medición, y los procedimientos paso a paso para obtener resultados precisos. Además, abordaremos los factores que pueden influir en la exactitud de las mediciones y ofreceremos soluciones a problemas comunes. Prepárese para desentrañar los misterios detrás de la medición de estos componentes magnéticos esenciales.

¿Por Qué es Fundamental Medir una Bobina?

La precisión en la medición de una bobina es vital por varias razones. Primero, el valor nominal de una bobina, especialmente en inductores de baja tolerancia, puede desviarse significativamente del valor real debido a variaciones en el proceso de fabricación, la temperatura o incluso la forma en que se manipulan. Utilizar una bobina con un valor de inductancia incorrecto en un circuito sintonizado, por ejemplo, podría desplazar la frecuencia de resonancia, haciendo que el circuito no funcione como se espera o, en el peor de los casos, que no funcione en absoluto.

Segundo, la medición nos permite caracterizar completamente el comportamiento de la bobina. Más allá de la Inductancia nominal, propiedades como su resistencia interna y su factor de calidad son determinantes para el rendimiento del circuito. Una bobina con una resistencia interna demasiado alta generará pérdidas de energía significativas en forma de calor, reduciendo la eficiencia del sistema. Del mismo modo, un bajo factor de calidad puede degradar el rendimiento de los filtros y circuitos resonantes.

Finalmente, la capacidad de medir una bobina es invaluable para la depuración y el diagnóstico de fallos. Si un circuito no funciona, verificar los valores de los inductores puede ayudar a identificar si un componente está defectuoso (abierto, en cortocircuito o con un valor incorrecto), ahorrando tiempo y esfuerzo en el proceso de reparación.

Parámetros Clave a Medir en una Bobina

Cuando hablamos de medir una bobina, no nos referimos únicamente a un solo valor. Existen varios parámetros que definen su comportamiento eléctrico:

Inductancia (L)

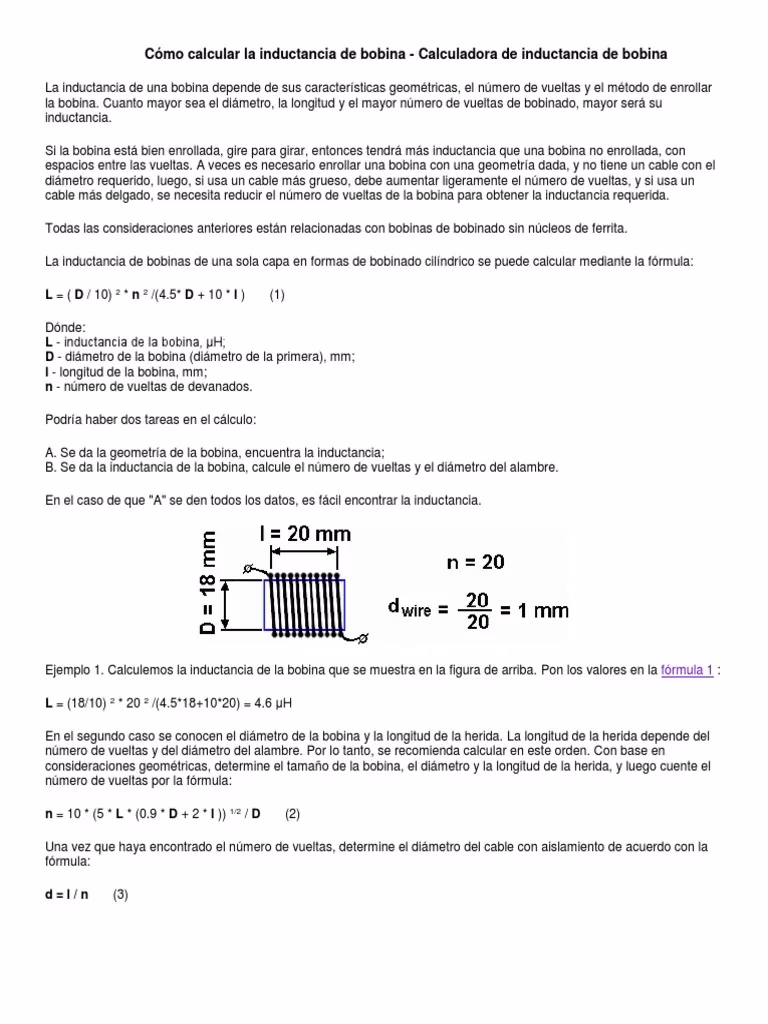

La Inductancia es la propiedad fundamental de una bobina. Mide la capacidad del componente para almacenar energía en un campo magnético cuando una corriente eléctrica fluye a través de ella. Su unidad de medida es el Henrio (H), aunque en electrónica se utilizan con mayor frecuencia submúltiplos como el milihenrio (mH) o el microhenrio (µH). La inductancia depende de factores como el número de vueltas del hilo, el área de la sección transversal de la bobina, la longitud de la bobina y la permeabilidad magnética del material del núcleo (si lo tiene). Es el valor más crítico para el diseño de filtros, osciladores y circuitos de temporización.

Resistencia DC (R_DC)

Aunque una bobina ideal no tendría resistencia, en la práctica, el hilo conductor con el que se fabrica posee una resistencia óhmica inherente. Esta Resistencia DC (corriente continua) es la resistencia que se mide cuando se aplica una corriente continua a través de la bobina. Es importante porque causa pérdidas de potencia (P = I²R), lo que se traduce en disipación de calor y una reducción de la eficiencia del circuito. En aplicaciones de alta corriente, una R_DC elevada puede ser problemática.

Factor de Calidad (Q)

El Factor de Calidad (Q) es una medida de la eficiencia de una bobina. Representa la relación entre la energía almacenada en la bobina (reactiva) y la energía disipada (resistiva) por ciclo. Se calcula como la relación entre la reactancia inductiva (X_L = 2πfL) y la resistencia en serie (R_s) de la bobina a una frecuencia dada (Q = X_L / R_s). Un valor Q alto indica que la bobina es más eficiente, disipa menos energía y es más selectiva en circuitos resonantes. Es crucial en aplicaciones de radiofrecuencia (RF) y filtros, donde se busca una alta selectividad y baja pérdida.

Frecuencia de Auto-Resonancia (SRF)

Una bobina real no es solo un inductor puro; debido a la capacitancia parásita entre las espiras del hilo, se comporta como un circuito LC paralelo a altas frecuencias. La Frecuencia de Auto-Resonancia (SRF, por sus siglas en inglés) es la frecuencia a la cual la inductancia de la bobina resuena con su capacitancia parásita. Por encima de la SRF, la bobina deja de comportarse como un inductor y comienza a comportarse como un condensador. Conocer la SRF es vital para asegurar que la bobina se use dentro de su rango de operación inductiva en aplicaciones de alta frecuencia, evitando comportamientos inesperados.

Herramientas Esenciales para la Medición de Bobinas

La elección de la herramienta adecuada dependerá de la precisión requerida y los parámetros que se deseen medir:

Medidor LCR

El Medidor LCR es la herramienta más precisa y versátil para medir bobinas. LCR significa Inductancia (L), Capacitancia (C) y Resistencia (R). Estos dispositivos están diseñados específicamente para medir estos tres parámetros con alta precisión, a menudo a diferentes frecuencias de prueba. Los medidores LCR pueden ser de mano (portátiles) o de banco (para laboratorio), siendo estos últimos los más precisos y con más funciones. Un buen medidor LCR puede medir inductancia, capacitancia, resistencia, factor de calidad (Q), factor de disipación (D) y, en algunos casos, la frecuencia de auto-resonancia.

Multímetro con Función de Inductancia

Algunos multímetros digitales avanzados incluyen una función para medir inductancia. Son útiles para mediciones rápidas y aproximadas de valores de inductancia, especialmente para bobinas más grandes (milihenrios). Sin embargo, su precisión es generalmente menor que la de un medidor LCR, y a menudo no pueden medir el factor de calidad ni la resistencia a la frecuencia de operación. Además, muchos solo pueden medir a una frecuencia fija (generalmente baja, como 1 kHz o 100 Hz), lo que puede no ser representativo del comportamiento de la bobina en un circuito de alta frecuencia.

Osciloscopio y Generador de Funciones

Para mediciones más avanzadas, como el factor de calidad (Q) o la frecuencia de auto-resonancia (SRF), se pueden utilizar un osciloscopio y un generador de funciones en conjunto con otros componentes. Esta configuración permite construir un circuito resonante (LC en serie o paralelo) con la bobina bajo prueba y, mediante el barrido de frecuencias, determinar la frecuencia de resonancia y, a partir de esta, calcular Q. Este método es más laborioso y requiere un buen conocimiento de los principios de los circuitos resonantes, pero ofrece una visión más profunda del comportamiento de la bobina a diferentes frecuencias.

Analizador de Impedancia

Para aplicaciones profesionales y de alta precisión, como el diseño de RF, se utilizan analizadores de impedancia. Estos instrumentos son capaces de caracterizar completamente una bobina en un amplio rango de frecuencias, proporcionando datos detallados sobre su impedancia compleja, inductancia, Q, SRF y otros parámetros, a menudo presentados gráficamente. Son equipos de laboratorio costosos y complejos, pero indispensables para el desarrollo de componentes de alta frecuencia.

Procedimientos Detallados para Medir una Bobina

Medición de Inductancia con un Medidor LCR

1. Preparación: Asegúrese de que la bobina esté desconectada de cualquier circuito. Si la bobina ha estado en uso, déjela enfriar a temperatura ambiente.
2. Conexión: Conecte los terminales de la bobina a los terminales de prueba del medidor LCR. Utilice cables de prueba cortos y de buena calidad para minimizar las inductancias y capacitancias parásitas de los cables. Algunos medidores LCR de banco utilizan conexiones de cuatro terminales (Kelvin) para minimizar el error de resistencia de los cables.
3. Selección de Frecuencia: Este es un paso crucial. La inductancia de una bobina puede variar con la frecuencia. Elija una frecuencia de prueba que sea representativa de la frecuencia a la que la bobina operará en su circuito. Los medidores LCR suelen ofrecer frecuencias como 100 Hz, 1 kHz, 10 kHz, 100 kHz o incluso MHz. Para bobinas de potencia, una frecuencia baja (100 Hz o 1 kHz) puede ser adecuada. Para bobinas de RF, se necesitan frecuencias más altas.
4. Selección de Rango: Si su medidor LCR no tiene auto-rango, seleccione el rango de inductancia adecuado para la bobina que va a medir.
5. Realizar la Medición: Active el medidor para realizar la lectura. El dispositivo mostrará el valor de inductancia (L) y, a menudo, también el factor de calidad (Q) y la resistencia serie equivalente (ESR) a la frecuencia seleccionada.
6. Interpretación: Compare el valor medido con el valor nominal de la bobina y con las especificaciones del fabricante. Observe también el valor Q, ya que indica la calidad del componente.

Medición de Resistencia DC con un Multímetro

Esta es la medición más sencilla y se realiza para conocer la resistencia óhmica del hilo de la bobina:

1. Preparación: Asegúrese de que la bobina esté desconectada de cualquier circuito y no haya corriente fluyendo a través de ella.
2. Configuración del Multímetro: Gire el selector de su multímetro a la función de medición de resistencia (Ohmios, Ω).
3. Conexión: Conecte las puntas de prueba del multímetro a los terminales de la bobina.
4. Lectura: El multímetro mostrará el valor de la resistencia en ohmios. Este valor será típicamente bajo para bobinas con pocos giros o hilo grueso, y más alto para bobinas con muchos giros o hilo delgado.

Determinación del Factor de Calidad (Q) y SRF (Método Indirecto con LCR Meter o Resonancia)

Para obtener el factor de calidad (Q) y la frecuencia de auto-resonancia (SRF) de manera más precisa, los medidores LCR avanzados son la mejor opción, ya que calculan Q directamente a la frecuencia de prueba y algunos incluso pueden barrer la frecuencia para encontrar la SRF. Si no se dispone de un medidor LCR avanzado, se puede emplear un método basado en la resonancia:

1. Construir un Circuito Resonante: Conecte la bobina en paralelo o en serie con un condensador de valor conocido y preciso.
2. Aplicar Señal: Use un generador de funciones para aplicar una señal sinusoidal de amplitud constante a este circuito.
3. Barrido de Frecuencia y Observación: Conecte un osciloscopio a través del circuito (o a la salida de un divisor de tensión si es un circuito resonante serie) y varíe lentamente la frecuencia del generador de funciones.
4. Identificar Resonancia: Para un circuito LC paralelo, la impedancia será máxima en la resonancia (la amplitud de la tensión a través del circuito será máxima). Para un circuito LC serie, la impedancia será mínima (la amplitud de la corriente, y por lo tanto la tensión a través de una resistencia en serie, será máxima). La frecuencia a la que ocurre esto es la frecuencia de resonancia del circuito.
5. Calcular Q: A partir de la curva de respuesta en frecuencia (ancho de banda a -3dB), se puede estimar el Q. Un método más preciso para Q es usar un medidor LCR que lo calcule directamente, o un analizador de impedancia. Para la SRF, simplemente observe la frecuencia donde la impedancia de la bobina alcanza su máximo (comportamiento capacitivo).

Factores que Afectan la Precisión de la Medición

La precisión de las mediciones de una bobina puede verse comprometida por varios factores:

• Frecuencia de Prueba: Como se mencionó, la inductancia, y especialmente el Q, son dependientes de la frecuencia. Una medición a 1 kHz no será representativa del comportamiento de una bobina en un circuito de 100 MHz.
• Temperatura: La resistencia del hilo de la bobina cambia con la temperatura (generalmente aumenta). Esto, a su vez, afecta el factor de calidad (Q).
• Acoplamiento Magnético con Objetos Cercanos: La presencia de materiales ferromagnéticos o incluso otros componentes inductivos cerca de la bobina durante la medición puede alterar su inductancia efectiva.
• Longitud y Tipo de Cables de Prueba: Los cables de prueba largos o de mala calidad pueden introducir inductancia y capacitancia parásitas que falsean la lectura, especialmente a altas frecuencias.
• Corriente de Prueba: Para bobinas con núcleo de hierro, la inductancia puede variar con la corriente de polarización debido a la saturación del núcleo. Algunos medidores LCR permiten seleccionar la corriente de prueba.
• Capacitancia Parásita: La capacitancia inherente entre las espiras de la bobina se vuelve significativa a altas frecuencias y es la causa de la frecuencia de auto-resonancia. Los medidores LCR deben compensar esto.

Tabla Comparativa: Herramientas de Medición de Inductancia

Problemas Comunes y Solución de Fallos al Medir Bobinas

• Bobina Abierta: Si el medidor LCR o multímetro muestra un valor de inductancia o resistencia muy alto (OL - Over Load), es probable que la bobina esté abierta, lo que significa que el hilo conductor está roto en algún punto.
• Bobina en Cortocircuito: Si la lectura de inductancia es cero o extremadamente baja, y la resistencia DC es muy baja (casi cero), la bobina podría estar en cortocircuito. Esto puede suceder si las espiras se tocan entre sí o si hay un cortocircuito interno.
• Lecturas Inestables o Incorrectas: Esto puede deberse a cables de prueba defectuosos, conexiones flojas, interferencias externas, o una selección de frecuencia de prueba inadecuada en el medidor LCR. Asegúrese de que el componente esté aislado y los cables bien conectados.
• Influencia del Campo Magnético Externo: Si está midiendo una bobina de baja inductancia o una bobina sensible, un campo magnético cercano (de un transformador, motor, etc.) puede inducir corrientes y falsear la lectura. Aleje la bobina de estas fuentes de interferencia.

Aplicaciones Críticas donde la Medición de Bobinas es Crucial

La medición precisa de bobinas es fundamental en diversas áreas de la electrónica:

• Filtros: En filtros pasabajos, pasabandas o de rechazo de banda, la inductancia y el Q de las bobinas determinan la frecuencia de corte y la selectividad. Una desviación puede cambiar drásticamente la respuesta del filtro.
• Circuitos Resonantes (Tanques): En osciladores, sintonizadores de radio o circuitos de acoplamiento de RF, la Frecuencia de Auto-Resonancia y el factor de calidad de la bobina son críticos para la estabilidad, la eficiencia y la sintonización precisa.
• Fuentes de Alimentación Conmutadas: Los inductores (chokes) se utilizan para suavizar la corriente. Su inductancia y Resistencia DC afectan la eficiencia y el rizado de la salida.
• Circuitos de Radiofrecuencia (RF): En aplicaciones de RF, la Inductancia, el Factor de Calidad y la SRF son parámetros extremadamente importantes. Una bobina con un Q bajo o una SRF inadecuada puede degradar severamente el rendimiento de un amplificador de RF o una antena.
• Transformadores: Aunque son dos bobinas acopladas, la medición de la inductancia de cada devanado, así como la inductancia de fuga, es vital para su correcto funcionamiento.

Preguntas Frecuentes (FAQ)

¿Puedo medir una bobina con un multímetro normal?
Un multímetro 'normal' (sin función de inductancia) solo puede medir la Resistencia DC de la bobina. No puede medir la inductancia ni el factor de calidad. Para medir la inductancia, necesitará un multímetro con esa función o un medidor LCR.

¿Qué significa la frecuencia de prueba en un medidor LCR?
La frecuencia de prueba es la frecuencia de la señal de CA que el medidor LCR inyecta en la bobina para medir su inductancia. Es crucial porque la impedancia de una bobina y su Factor de Calidad cambian con la frecuencia. Debe elegir una frecuencia de prueba que sea cercana a la frecuencia de operación de la bobina en su circuito para obtener una lectura más representativa.

¿Cómo sé si mi bobina está defectuosa?
Si al medir la Resistencia DC obtiene un circuito abierto (resistencia infinita), la bobina está rota. Si la resistencia es cero o muy baja (cortocircuito), las espiras pueden estar tocándose. Si el valor de Inductancia medido difiere significativamente del valor nominal (más allá de la tolerancia), o si el Factor de Calidad es muy bajo, la bobina podría estar defectuosa o ser inadecuada para la aplicación.

¿Es importante la polaridad al medir una bobina?
Para una bobina simple sin núcleo con devanados específicos, la polaridad generalmente no es importante al medir la inductancia o la resistencia. Sin embargo, en transformadores o bobinas con tomas, la polaridad sí es relevante para la conexión en un circuito.

¿Qué es la inductancia parásita?
La inductancia parásita se refiere a la pequeña cantidad de inductancia no deseada que se introduce en un circuito debido a la geometría de los conductores (cables, trazas de PCB, etc.). Aunque no es la inductancia de una bobina dedicada, es un factor a considerar en el diseño de circuitos de alta frecuencia, ya que puede afectar el rendimiento tanto como la capacitancia parásita.

Dominar la medición de bobinas es un paso fundamental para cualquier persona que trabaje con electrónica. Al comprender los parámetros clave como la Inductancia, la Resistencia DC, el Factor de Calidad y la Frecuencia de Auto-Resonancia, y al utilizar las herramientas y procedimientos adecuados, podrá caracterizar, seleccionar y depurar bobinas con confianza. Esta habilidad no solo le permitirá construir circuitos más eficientes y fiables, sino que también profundizará su comprensión del comportamiento de estos fascinantes componentes magnéticos. La práctica constante y la experimentación con diferentes tipos de bobinas le ayudarán a perfeccionar esta valiosa habilidad en su arsenal de electrónica.
