Calculando Masa y Centro de Barras: Guía Completa

En el mundo de la ingeniería, la física y la manufactura, entender las propiedades de los materiales y objetos es fundamental. Una de las preguntas más comunes al trabajar con elementos estructurales, como las barras o varillas, es cómo determinar su masa, su peso y, quizás lo más importante para la estabilidad y el equilibrio, su centro de masa. Si bien para objetos con densidad uniforme el cálculo puede parecer trivial, la realidad es que muchos materiales presentan una densidad que varía a lo largo de su longitud. Aquí es donde el cálculo integral se convierte en una herramienta indispensable, permitiéndonos desvelar con precisión estas propiedades críticas.

Masa y Peso: Entendiendo la Diferencia Fundamental

Antes de sumergirnos en los cálculos, es crucial diferenciar entre masa y peso, dos conceptos que a menudo se confunden en el lenguaje cotidiano pero tienen significados muy distintos en la física:

• Masa: La masa de un objeto es una medida de la cantidad de materia que contiene. Es una propiedad intrínseca del objeto y no cambia independientemente de dónde se encuentre en el universo. Se mide en unidades como kilogramos (kg) o gramos (g).
• Peso: El peso es la fuerza con la que la gravedad actúa sobre la masa de un objeto. A diferencia de la masa, el peso sí depende de la fuerza gravitacional del entorno. Por ejemplo, una barra tendrá el mismo peso en la Tierra que en la Luna, pero su peso será significativamente menor en la Luna debido a su menor gravedad. Se mide en unidades de fuerza, como Newtons (N) en el Sistema Internacional.

La relación entre masa y peso es sencilla: Peso = Masa × Aceleración de la Gravedad (g). En la superficie de la Tierra, el valor aproximado de 'g' es de 9.81 m/s².

Cálculo de la Masa de una Barra con Densidad Constante

Cuando una barra tiene una densidad uniforme a lo largo de toda su longitud, el cálculo de su masa es bastante directo. La densidad (ρ, rho) se define como masa por unidad de longitud (por ejemplo, kg/m). Si conocemos la longitud total de la barra (L), la masa (m) se calcula simplemente multiplicando la densidad por la longitud:

m = ρ × L

Por ejemplo, si tienes una varilla de acero de 2 metros de largo con una densidad lineal constante de 5 kg/m, su masa sería:

m = 5 kg/m × 2 m = 10 kg

Una vez que tienes la masa, puedes calcular su peso en la Tierra:

Peso = 10 kg × 9.81 m/s² = 98.1 N

Cálculo de la Masa de una Barra con Densidad Variable: El Poder del Cálculo Integral

La realidad en la ingeniería y la ciencia es que no todas las barras tienen una densidad uniforme. Puede haber una variación gradual o abrupta en la composición del material, lo que se traduce en una densidad que cambia de un punto a otro. Aquí es donde el cálculo integral se vuelve indispensable. Para abordar esto, introducimos el concepto de una función de densidad lineal, ρ(x), que describe la densidad de la barra en cualquier punto x a lo largo de su longitud.

La Aproximación Mediante Segmentos Pequeños

Imagina que la barra está alineada con el eje x, extendiéndose desde un punto a hasta un punto b. Para calcular su masa, podemos dividir la barra en un número muy grande de pequeños segmentos, cada uno con una longitud minúscula, que llamaremos Δx. Si elegimos un punto representativo x* dentro de cada segmento, podemos asumir que la densidad en ese pequeño segmento es aproximadamente ρ(x*).

La masa de un solo segmento m_i sería entonces aproximadamente:

m_i ≈ ρ(x*) × Δx

Para obtener la masa total de la barra, sumaríamos las masas de todos estos pequeños segmentos. Esta suma se conoce como una suma de Riemann:

m ≈ Σ ρ(x*) × Δx

De la Suma a la Integral Definida

A medida que hacemos que el número de segmentos sea infinitamente grande (y por lo tanto, la longitud de cada segmento Δx se acerque a cero), la suma de Riemann se convierte en una integral definida. Esta es la clave para calcular la masa exacta de una barra con densidad variable:

m = ∫ab ρ(x) dx

Donde:

• m es la masa total de la barra.
• ρ(x) es la función de densidad lineal en el punto x.
• a y b son los puntos inicial y final de la barra en el eje x.

Ejemplo Práctico 1: Densidad Sinusoidal

Consideremos una varilla delgada orientada en el eje x sobre el intervalo [π/2, π]. Si la densidad de la varilla está dada por ρ(x) = sin(x), ¿cuál es la masa de la varilla?

Aplicando la fórmula de masa-densidad directamente, tenemos:

m = ∫π/2π sin(x) dx

La integral de sin(x) es -cos(x). Evaluando en los límites:

m = [-cos(x)]π/2π

m = (-cos(π)) - (-cos(π/2))

m = (-(-1)) - (-(0))

m = 1 - 0 = 1 unidad de masa

Ejemplo Práctico 2: Densidad Polinómica

Consideremos una varilla delgada orientada en el eje x sobre el intervalo [1, 3]. Si la densidad de la varilla está dada por ρ(x) = 2x² + 3, ¿cuál es la masa de la varilla?

Aplicando la fórmula:

m = ∫13 (2x² + 3) dx

Integramos término a término:

m = [ (2x³/3) + (3x) ]13

Ahora evaluamos en los límites superior e inferior:

m = [ (2(3)³/3) + (3(3)) ] - [ (2(1)³/3) + (3(1)) ]

m = [ (2(27)/3) + 9 ] - [ (2/3) + 3 ]

m = [ 18 + 9 ] - [ (2/3) + (9/3) ]

m = 27 - (11/3)

Para restar, convertimos 27 a tercios: 27 = 81/3

m = (81/3) - (11/3) = 70/3 unidades de masa

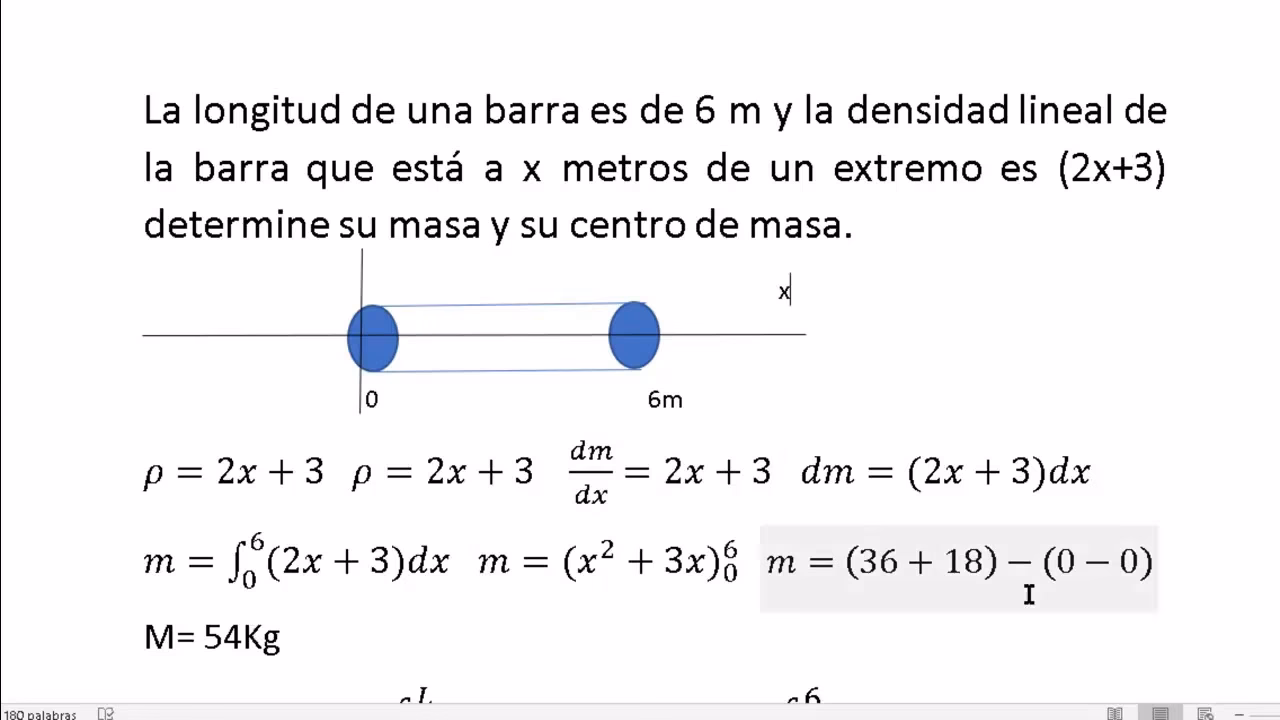

Calculando el Centro de Masa de una Barra

El centro de masa es un concepto fundamental en la mecánica. Es el punto donde se puede considerar que toda la masa de un objeto está concentrada. Es el punto de equilibrio de un objeto; si intentaras equilibrar la barra sobre un solo punto, ese punto sería su centro de masa. Su determinación es crucial para el diseño de estructuras estables, el análisis de movimiento y la comprensión de la distribución de fuerzas.

Fórmula para el Centro de Masa de una Barra Unidimensional

Para una barra orientada a lo largo del eje x desde a hasta b, con una función de densidad lineal ρ(x), el centro de masa (Xcm) se calcula utilizando la siguiente fórmula:

Xcm = (∫ab x × ρ(x) dx) / (∫ab ρ(x) dx)

Analicemos esta fórmula:

• El denominador, ∫ab ρ(x) dx, es simplemente la masa total de la barra (m), que ya hemos aprendido a calcular.
• El numerador, ∫ab x × ρ(x) dx, se conoce como el momento de masa de la barra con respecto al origen. Representa la suma ponderada de la posición de cada partícula de masa a lo largo de la barra. Cuanto más lejos esté una porción de masa del origen, mayor será su contribución al momento.

En esencia, el centro de masa es el momento de masa dividido por la masa total.

Ejemplo Práctico 3: Centro de Masa con Densidad Lineal

Retomemos el Ejemplo Práctico 2, donde la varilla está en el intervalo [1, 3] y su densidad es ρ(x) = 2x² + 3. Ya calculamos la masa total m = 70/3.

Ahora necesitamos calcular el momento de masa (el numerador):

Momento = ∫13 x × (2x² + 3) dx

Momento = ∫13 (2x³ + 3x) dx

Integramos término a término:

Momento = [ (2x⁴/4) + (3x²/2) ]13

Momento = [ (x⁴/2) + (3x²/2) ]13

Ahora evaluamos en los límites:

Momento = [ ((3)⁴/2) + (3(3)²/2) ] - [ ((1)⁴/2) + (3(1)²/2) ]

Momento = [ (81/2) + (27/2) ] - [ (1/2) + (3/2) ]

Momento = [ 108/2 ] - [ 4/2 ]

Momento = 54 - 2 = 52

Finalmente, calculamos el centro de masa:

Xcm = Momento / Masa = 52 / (70/3)

Xcm = 52 × (3/70)

Xcm = 156 / 70

Simplificando la fracción (dividiendo por 2):

Xcm = 78 / 35 ≈ 2.228

Esto significa que el centro de masa de esta varilla no está en su punto medio (que sería 2), sino ligeramente desplazado hacia el extremo donde la densidad es mayor.

Aplicaciones Prácticas de Estos Cálculos

La capacidad de calcular con precisión la masa, el peso y el centro de masa de las barras no es solo un ejercicio académico; tiene un vasto rango de aplicaciones en el mundo real:

• Ingeniería Estructural: Los ingenieros deben conocer el peso y la distribución de masa de vigas y columnas para asegurar la estabilidad y resistencia de edificios, puentes y otras estructuras. El centro de masa es crucial para prevenir el colapso o la deformación.
• Diseño de Maquinaria: En el diseño de componentes mecánicos, como ejes, bielas o rotores, el centro de masa influye directamente en el equilibrio, las vibraciones y el rendimiento general de la máquina. Un centro de masa mal calculado puede llevar a fallas prematuras o ineficiencias.
• Aeronáutica y Automoción: El balance de un avión o un coche depende críticamente de la posición de su centro de masa. Esto afecta la maniobrabilidad, la estabilidad y la seguridad.
• Robótica: Para el diseño y control de robots, especialmente aquellos con múltiples articulaciones, conocer el centro de masa de cada segmento y del robot completo es vital para la planificación del movimiento, el equilibrio y la prevención de caídas.
• Deportes: En disciplinas como el lanzamiento de jabalina, el salto con pértiga o la gimnasia, los atletas manipulan su propio centro de masa y el de los equipos para optimizar su rendimiento.

Consideraciones Adicionales y Extensiones

Aunque nos hemos centrado en barras unidimensionales, los principios del cálculo de masa y centro de masa se extienden a objetos bidimensionales (como láminas o discos) y tridimensionales (como esferas o cuerpos irregulares). Para objetos 2D, se utilizan integrales dobles, y para 3D, integrales triples, incorporando funciones de densidad de área o volumen, respectivamente. El concepto subyacente de sumar contribuciones infinitesimales sigue siendo el mismo.

En el caso de objetos circulares, como un disco delgado con densidad radial ρ(x) (donde x es la distancia desde el centro), la masa se calcula mediante la integral: m = ∫0r 2πxρ(x)dx. Esto demuestra cómo la formulación se adapta a la geometría del objeto.

Es importante siempre prestar atención a las unidades de medida. La consistencia en las unidades (por ejemplo, metros para longitud, kilogramos para masa, kg/m para densidad lineal) es esencial para obtener resultados correctos.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia fundamental entre masa y peso?

La masa es la cantidad de materia de un objeto y es una propiedad intrínseca que no cambia. El peso, por otro lado, es la fuerza de la gravedad sobre esa masa y sí varía dependiendo de la fuerza gravitacional del entorno. Por ejemplo, tu masa es la misma en la Tierra y en la Luna, pero tu peso será mucho menor en la Luna.

¿Cuándo necesito usar cálculo integral para determinar la masa de una barra?

Necesitas usar cálculo integral cuando la densidad de la barra no es constante, es decir, cuando la cantidad de material por unidad de longitud varía a lo largo de la barra. Si la densidad es uniforme, una simple multiplicación de densidad por longitud es suficiente.

¿Por qué es tan importante el centro de masa en la ingeniería?

El centro de masa es crucial porque es el punto de equilibrio de un objeto. Conocer su ubicación permite a los ingenieros diseñar estructuras estables, predecir cómo se moverán los objetos bajo diferentes fuerzas, equilibrar maquinaria rotativa para evitar vibraciones y asegurar la seguridad en vehículos y aeronaves. Es fundamental para el análisis de la estabilidad y la dinámica.

¿La fórmula del centro de masa cambia para objetos 2D o 3D?

Sí, la fórmula se extiende. Para objetos 2D (áreas), se utilizan integrales dobles para calcular el centro de masa (Xcm e Ycm). Para objetos 3D (volúmenes), se utilizan integrales triples para calcular el centro de masa (Xcm, Ycm y Zcm). El principio es el mismo: el momento de masa se calcula integrando la posición multiplicada por la densidad, y luego se divide por la masa total.

¿Qué significa el 'momento de masa'?

El momento de masa es una medida de cómo se distribuye la masa de un objeto con respecto a un punto o eje. Es el numerador en la fórmula del centro de masa. Imagina que cada pequeña porción de masa tiene un 'brazo de palanca' desde el origen; el momento de masa es la suma de la masa de cada porción multiplicada por la longitud de su 'brazo de palanca'.

En resumen, el cálculo de la masa y el centro de masa de una barra, especialmente cuando su densidad no es uniforme, es un testimonio de la potencia y versatilidad del cálculo integral. Desde la simple multiplicación para objetos homogéneos hasta la compleja integración para materiales heterogéneos, estas herramientas matemáticas nos permiten comprender y predecir el comportamiento físico de los objetos, siendo pilares fundamentales en innumerables campos científicos y de ingeniería. Dominar estos conceptos te abrirá las puertas a una comprensión más profunda del mundo que nos rodea y te equipará para resolver desafíos complejos en el diseño y análisis de estructuras y sistemas.
