La resistencia de los materiales es un pilar fundamental en la ingeniería y el diseño, asegurando que estructuras, componentes y productos soporten las fuerzas a las que serán sometidos. Dentro de este campo, el estudio del esfuerzo de tracción es de vital importancia, ya que nos permite comprender cómo se comportan los materiales cuando son estirados o sometidos a fuerzas que tienden a elongarlos. Este artículo explorará en profundidad qué es el esfuerzo de tracción, cómo se calcula, las propiedades clave que se derivan de su estudio y los métodos estandarizados para su medición, con un enfoque particular en su aplicación en la industria textil.
¿Qué es el Esfuerzo de Tracción?
El esfuerzo de tracción, también conocido como tensión de tracción, es una magnitud que describe la intensidad de las fuerzas internas que actúan dentro de un material cuando este es sometido a una carga externa de estiramiento. Imagina que tomas una banda elástica y la jalas por ambos extremos; las fuerzas que aplicas a lo largo de su eje están causando que el material se estire, y el esfuerzo de tracción es precisamente la fuerza aplicada por unidad de área de la sección transversal del material.
Cuando un material se encuentra bajo tensión, las fuerzas actúan a lo largo de su eje, provocando su elongación. El esfuerzo de tracción es la respuesta interna del material a esta deformación. Es una cantidad crucial porque ayuda a predecir si un material fallará (se romperá) o se deformará permanentemente bajo una carga específica.
La Fórmula del Esfuerzo de Tracción
La fórmula para calcular el esfuerzo de tracción es sorprendentemente sencilla, pero su simplicidad esconde una profundidad de significado en el análisis de materiales. Se define como la magnitud de la fuerza aplicada dividida por el área de la sección transversal sobre la que actúa esa fuerza. Matemáticamente, se expresa de la siguiente manera:
σ = F / A
- σ (sigma): Representa el esfuerzo de tracción (también conocido como tensión). Se mide comúnmente en Pascales (Pa) en el Sistema Internacional (N/m²) o en libras por pulgada cuadrada (psi) en el sistema anglosajón.
- F: Es la magnitud de la fuerza aplicada (carga) a lo largo del eje del material. Se mide en Newtons (N) o libras (lb).
- A: Es el área de la sección transversal del material perpendicular a la dirección de la fuerza aplicada. Se mide en metros cuadrados (m²) o pulgadas cuadradas (in²).
Es importante destacar que el comportamiento de los materiales bajo esfuerzo de tracción varía. Los materiales dúctiles, como muchos metales, tienen la capacidad de deformarse significativamente antes de fallar, mientras que los materiales frágiles, como la cerámica o el vidrio, tienden a fracturarse de manera abrupta con poca o ninguna deformación plástica visible antes de alcanzar su resistencia última.
Propiedades Clave de la Tracción
Cuando un material es sometido a un ensayo de tracción, se pueden determinar varias propiedades mecánicas esenciales que caracterizan su comportamiento bajo carga. Estas propiedades son fundamentales para seleccionar el material adecuado para una aplicación específica:
- Módulo Elástico (o Módulo de Young): Es una medida de la rigidez del material. Se define como la relación entre el esfuerzo y la deformación unitaria dentro de la región donde la deformación es completamente elástica (es decir, el material recupera su forma original al retirar la carga). Un valor alto del módulo elástico indica un material muy rígido.
- Tensión Última a la Tracción (UTS - Ultimate Tensile Stress): Representa la tensión máxima que un material puede soportar antes de comenzar a experimentar una falla significativa o iniciar la fractura. Superar el UTS generalmente conduce a la rotura del material.
- Módulo de Resiliencia: Es la capacidad de un material para absorber energía cuando se deforma elásticamente y liberar esa energía cuando la carga se descarga. Se define como la relación entre el esfuerzo de tracción al cuadrado y dos veces el Módulo de Young del material. Es una medida de la energía elástica que puede almacenar un material.
- Tensión de Fractura (o Tensión de Rotura): Es la tensión experimentada en el punto exacto donde el material se rompe. En materiales dúctiles, esta tensión puede ser menor que la UTS debido a la estricción (reducción localizada del área de la sección transversal).
El Ensayo de Tracción: La Piedra Angular de la Caracterización de Materiales
El ensayo de tracción es uno de los métodos más fundamentales y ampliamente utilizados en la ciencia de materiales y la ingeniería para determinar las propiedades mecánicas de un material. Consiste en someter una probeta estandarizada del material a una carga de tracción creciente hasta que se rompe. La información obtenida de este ensayo es invaluable para el diseño y la selección de materiales.

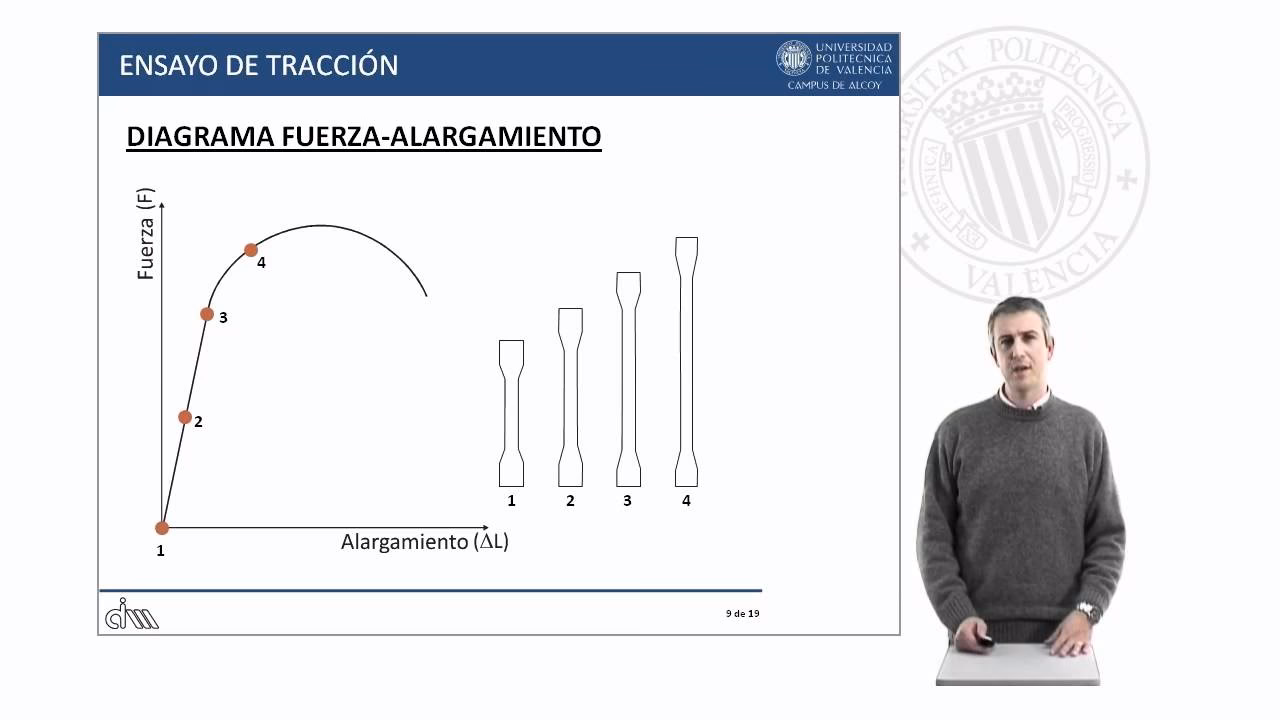

¿Cómo se Mide el Ensayo de Tracción?
El ensayo se lleva a cabo en una máquina de ensayo de tracción, que aplica una fuerza controlada a la probeta mientras mide simultáneamente la fuerza aplicada y la elongación resultante de la probeta. Se utiliza un extensómetro para medir con precisión la deformación en una longitud calibrada de la probeta.
Datos Clave Obtenidos del Ensayo
Durante el ensayo de tracción, se registran continuamente la carga aplicada y la elongación de la probeta. Con estos datos, se pueden determinar diversas características y límites del material:
- Módulo de Elasticidad o Módulo de Young: Se calcula como la pendiente de la parte lineal (elástica) de la curva tensión-deformación. Es constante para un material dado en su región elástica.
- Coeficiente de Poisson: Cuantifica la relación entre la deformación transversal (acortamiento en el ancho) y la deformación longitudinal (alargamiento) bajo carga de tracción.
- Límite de Proporcionalidad: Es la tensión máxima hasta la cual el esfuerzo es directamente proporcional a la deformación (se cumple la Ley de Hooke).
- Límite de Fluencia o Límite Elástico Aparente: La tensión a la cual el material comienza a deformarse plásticamente de forma significativa sin un aumento apreciable de la carga. Es la transición entre la deformación elástica y plástica.
- Límite Elástico (Convencional o Práctico): Para materiales que no presentan un límite de fluencia claro, se define como la tensión que produce una deformación plástica preestablecida (por ejemplo, 0.2% de deformación permanente).
- Carga de Rotura o Resistencia a la Tracción: Es la carga máxima que la probeta puede soportar dividida por su sección inicial. Representa la máxima tensión ingenieril.
- Alargamiento de Rotura: El incremento porcentual de longitud que sufre la probeta hasta la fractura, medido entre dos puntos de referencia. Indica la ductilidad del material.
- Reducción de Área y Estricción: La reducción de la sección transversal de la probeta en el punto de fractura. La estricción es una reducción localizada y pronunciada del área que ocurre en materiales dúctiles antes de la fractura.
La Curva Tensión-Deformación
La representación gráfica de la tensión (esfuerzo) en función de la deformación (alargamiento) es la curva tensión-deformación, una herramienta fundamental para entender el comportamiento mecánico de un material. Esta curva generalmente presenta cuatro zonas diferenciadas:
- Deformaciones Elásticas: En esta región, las deformaciones son pequeñas y reversibles. Si se retira la carga, la probeta recupera su forma original. La relación entre tensión y deformación es lineal hasta el límite de proporcionalidad, donde se define el Módulo de Young.
- Fluencia o Cedencia: Caracterizada por una deformación brusca de la probeta sin un incremento significativo de la carga. Este fenómeno ocurre en algunos materiales (como aceros de bajo carbono) cuando las dislocaciones en la red cristalina se liberan y permiten una deformación plástica rápida.
- Deformaciones Plásticas: Más allá del límite de fluencia, el material experimenta deformaciones permanentes. Si se retira la carga, la probeta no recuperará su forma original por completo. Las deformaciones en esta zona son mucho mayores que en la zona elástica.
- Estricción: En la etapa final del ensayo, las deformaciones se concentran en una pequeña región de la probeta, provocando una reducción localizada y pronunciada de la sección transversal. Esta reducción del área hace que la tensión real aumente rápidamente hasta la rotura, aunque la tensión ingenieril calculada (basada en el área inicial) pueda parecer que disminuye. Los materiales frágiles no muestran una estricción significativa.
Resultados Cruciales del Ensayo
Además de los límites y fenómenos ya mencionados, el ensayo de tracción proporciona datos cuantitativos específicos:
- Resistencia a la Rotura (σU): La tensión en el punto de fractura. En materiales dúctiles, debido a la estricción, su valor puede ser cercano o incluso inferior a la resistencia a la tracción (UTS) si se calcula con la sección inicial.
- Alargamiento de Rotura (A): Se expresa como un porcentaje y es una medida clave de la ductilidad del material: A (%) = ((LF - L0) / L0) × 100, donde LF es la longitud final y L0 la inicial.
- Estricción de Rotura (Z): La disminución porcentual del área de la sección transversal en el punto de fractura: Z (%) = ((S0 - SF) / S0) × 100, donde S0 es el área inicial y SF es el área final mínima.
- Trabajo de Deformación: Representa la energía absorbida por el material durante la deformación, calculada como el área bajo la curva fuerza-alargamiento. Es una medida de la tenacidad del material.
Curva de Tracción Verdadera
A diferencia de la tensión y deformación ingenieriles (que se basan en el área y longitud iniciales), la tensión y deformación verdaderas consideran los cambios continuos en la sección transversal y la longitud de la probeta durante el ensayo. La tensión verdadera (σv = F/S, donde S es el área instantánea) y la deformación verdadera (εv = ln(L/L0), donde L es la longitud instantánea) ofrecen una representación más precisa del comportamiento del material, especialmente en la región plástica y durante la estricción.
Tensión Máxima de Trabajo y Coeficientes de Seguridad
En el diseño de componentes y estructuras, no basta con conocer la resistencia del material; es crucial establecer una tensión máxima de trabajo que garantice la seguridad. Para ello, se utilizan coeficientes de seguridad, que mayoran las fuerzas esperadas o minoran la resistencia del material. Esto asegura que la pieza opere dentro de su región elástica, donde la deformación es reversible y proporcional a la tensión, minimizando el riesgo de fallas catastróficas.
Máquinas de Tracción y Normativas Estándar
Las máquinas de ensayo de tracción modernas son altamente sofisticadas y controladas por computadora. Los ensayos deben cumplir con estrictas normativas internacionales para garantizar la comparabilidad y validez de los resultados. Para materiales metálicos, normas como la EN ISO 6892-1 y la ASTM E8/8M son universalmente aceptadas, dictando la preparación de probetas, velocidades de ensayo, condiciones ambientales y el formato de los informes.
Resistencia a la Tracción en la Industria Textil
La resistencia a la tracción es un indicador de rendimiento crítico en la industria textil, ya que determina la capacidad de un tejido para soportar fuerzas de estiramiento sin romperse. Es fundamental para evaluar la calidad y durabilidad de prendas de vestir, telas industriales, geotextiles y otros productos textiles.
¿Qué es la Resistencia a la Tracción Textil?
En el contexto textil, la resistencia a la rotura (o resistencia a la tracción) de un material se refiere a la fuerza máxima que puede soportar una muestra textil cuando es estirada directamente por una fuerza externa hasta que se rompe. Su unidad legal es el Newton (N). Esta propiedad se utiliza para evaluar el impacto de diversos factores como la luz solar, el lavado, la abrasión y los acabados en la calidad inherente del tejido.
Métodos de Prueba Principales
Actualmente, existen dos métodos principales para determinar la resistencia a la rotura de los textiles:
- Método de Muestra en Tira (Strip Test Method): Mide la resistencia a la rotura de la muestra en todo su ancho de trabajo. Es el método más utilizado y permite analizar la resistencia adecuada del hilo en el tejido.
- Método de Muestra por Agarre (Grab Test Method): Adecuado para tejidos de los que no es fácil quitar el hilo del borde, alta densidad, peso pesado, recubrimientos o tejidos que tienden a estrecharse con el método de tira.
La tabla a continuación muestra algunas de las normas nacionales e internacionales clave para la determinación de la resistencia a la rotura de los textiles:
| Método de Prueba | Normas Nacionales (China) | Principales Estándares Extranjeros |
|---|---|---|
| Método de Muestreo por Tira | GB/T 3923.1-1997, FZ/T 60026-1999 | ISO 13934-1:1999, ISO 13935-1:1999, ASTM D5035 (1995), BS 2576-86(95), DIN 53857.1-1979, EN ISO 13934-1:1999, etc. |
| Método de Muestreo por Agarre | GB/T 3923.2-1998 | ISO 13934-2:1999, ISO 13935-2:1999, ASTM D5034 (1995), DIN 53858-1979, EN ISO 13934-2:1999, etc. |
Comparación de Métodos y Estándares de Prueba de Resistencia a la Rotura Textil
Aunque los principios básicos son similares, existen diferencias notables en los parámetros técnicos y procedimientos entre las distintas normas, lo que puede afectar los resultados y, por ende, el comercio internacional.
Método de Muestra en Tira: Parámetros Clave
El método de tira es ampliamente utilizado, pero sus parámetros varían entre las normas. A continuación, se presenta una comparación de los parámetros técnicos principales:
| Proyectos | GB/T 3923.1-1997 | ISO 13934-1:1999 | ASTM D5035 (1995) |
|---|---|---|---|
| Rango de Prueba | Tejidos, tejidos de punto, recubiertos y otros. | Tejidos, también otros tejidos técnicos. | Tejidos, no recomendado para tejidos de punto y elásticos (>11%). |
| Equipo | Probador de resistencia a la tracción CRE | ||
| Espaciado de Accesorios | 100 mm o 200 mm (±1 mm) | 100 mm o 200 mm (según alargamiento) | 75 mm |
| Tasa de Tracción | 20 mm/min o 100 mm/min (±10%) | 20 mm/min o 100 mm/min (según elongación) | 300 mm/min |
| Condiciones Ambientales | (20±2)℃, HR (65±2)% | (21±1)℃, HR (65±2)% | |
| Tiempo de Humidificación | Al menos 4h | 24 horas | Al menos 4h |
| Tamaño de la Muestra | Longitud ≥ 200 mm o 100 mm, ancho (50±2) mm | Largo 300 mm, Ancho 50 mm | Largo 250 mm o 150 mm, ancho 25 mm |
| Número de Especímenes | 5 urdimbre, 5 trama | 5 urdimbre, 5 trama | 5 urdimbre, 8 trama |
Las diferencias en el espaciado, la velocidad de tracción, el tiempo de acondicionamiento y el tamaño de la muestra son significativas. Por ejemplo, la norma ASTM D5035 utiliza una velocidad de tracción considerablemente más alta (300 mm/min) en comparación con las normas GB/T e ISO (20 o 100 mm/min), lo que puede influir en los resultados obtenidos.
Método de Muestra por Agarre: Parámetros Clave
Similar al método de tira, el método de agarre también tiene variaciones entre las normas:
| Proyectos | GB/T 3923.2-1998 | ISO 13934-2:1999 | ASTM D5034 (1995) |
|---|---|---|---|
| Rango de Prueba | Tejidos, tejidos de punto, recubiertos y otros. | Tejidos, tejidos de punto, recubiertos y otros. | Casi todas las telas orgánicas, no recomendado para alta elasticidad (>11%). |
| Equipo | Probador de resistencia a la tracción CRE | ||
| Espaciado de Accesorios | (100±1) mm | (100±1) mm o (75±1) mm | (75±1) mm |
| Tasa de Tracción | (50±5) mm/min | 50 mm/min | 300 mm/min |
| Condiciones Ambientales | (20±2)℃, HR (65±2)% | (21±1)℃, HR (65±2)% | |
| Tiempo de Humidificación | Al menos 4h | 24 horas | Al menos 4h |
| Tamaño de la Muestra | Longitud ≥ 150 mm, ancho (100±2) mm | Largo 200 mm, Ancho 100 mm | Largo 150 mm, Ancho 100 mm |
| Número de Especímenes | 5 urdimbre, 5 trama | 5 urdimbre, 5 trama | 5 urdimbre, 8 trama |
Las diferencias en los requisitos de modificación de resultados, como se muestra en la Tabla 4, también son un punto importante a considerar al comparar los estándares:
| Norma | Potencia/N | Intervalo de Modificación/N |
|---|---|---|
| GB/T 3923.1-1997 | < 10 | 0.1 |
| 10 ~ 1000 | 1 | |
| ≥ 1000 | 10 | |
| ISO 13934-1:1999 | < 100 | 1 |
| 100 ~ 1000 | 10 | |
| ≥ 1000 | 100 |
Estas variaciones en los estándares de prueba, especialmente en el tamaño del espaciador, la velocidad de tracción, el tiempo de acondicionamiento de la humedad y el tamaño de la muestra, pueden llevar a resultados diferentes para un mismo material textil. Por lo tanto, en el comercio internacional de textiles, es imperativo que ambas partes especifiquen claramente qué norma de ensayo se utilizará para evitar malentendidos y asegurar que los productos cumplan con las expectativas de calidad.
Preguntas Frecuentes
¿Cuál es la unidad del esfuerzo de tracción?
La unidad del esfuerzo de tracción en el Sistema Internacional (SI) es el Pascal (Pa), que equivale a un Newton por metro cuadrado (N/m²). Sin embargo, en la práctica de la ingeniería, a menudo se utilizan unidades mayores como el Megapascal (MPa) o Gigapascal (GPa) para materiales con alta resistencia. En el sistema anglosajón, la unidad común es libras por pulgada cuadrada (psi).
¿Por qué es importante el ensayo de tracción?
El ensayo de tracción es crucial porque proporciona información fundamental sobre las propiedades mecánicas de un material, como su resistencia, rigidez y ductilidad. Estos datos son esenciales para el diseño seguro y eficiente de estructuras y componentes, la selección de materiales adecuados para aplicaciones específicas y el control de calidad en la fabricación. Permite predecir cómo un material se comportará bajo carga y cuál es su límite antes de fallar.
¿Qué diferencia hay entre tensión ingenieril y tensión verdadera?
La tensión ingenieril se calcula dividiendo la carga aplicada por el área de la sección transversal inicial de la probeta. La tensión verdadera, en cambio, se calcula dividiendo la carga aplicada por el área de la sección transversal instantánea (real) en cada momento del ensayo. La tensión verdadera es más precisa, especialmente después del punto de fluencia y durante la estricción, ya que el área de la sección transversal del material cambia significativamente.
¿Todos los materiales tienen un límite de fluencia claro?
No, no todos los materiales presentan un límite de fluencia claro. Materiales como los aceros de bajo carbono pueden mostrar un punto de fluencia bien definido (punto de fluencia superior e inferior), donde se produce una deformación plástica brusca sin aumento de carga. Sin embargo, muchos otros materiales (como algunos plásticos o aleaciones de aluminio) tienen una transición más gradual de la región elástica a la plástica. En estos casos, se define un 'límite elástico convencional' (por ejemplo, el límite de fluencia al 0.2%) para propósitos de diseño.
¿Qué es la estricción en un ensayo de tracción?
La estricción es un fenómeno que ocurre en materiales dúctiles durante el ensayo de tracción, donde la deformación se concentra en una región específica de la probeta, provocando una reducción localizada y pronunciada de su sección transversal. Este efecto es visible justo antes de la fractura y es la razón por la cual la curva tensión-deformación ingenieril puede mostrar una disminución de la tensión después de alcanzar la tensión última, a pesar de que la tensión real en el material sigue aumentando.
Conclusión
El esfuerzo de tracción y su medición son conceptos fundamentales en la ingeniería de materiales, proporcionando la base para entender cómo los materiales se comportan bajo carga. Desde la sencilla fórmula σ = F/A hasta los complejos análisis de la curva tensión-deformación y las propiedades mecánicas derivadas, el ensayo de tracción es una herramienta indispensable. En industrias como la textil, donde la resistencia y durabilidad son clave, la estandarización de los métodos de prueba es vital para asegurar la calidad y facilitar el comercio global. Comprender estas bases no solo es crucial para ingenieros y diseñadores, sino también para cualquiera interesado en la ciencia detrás de los productos que usamos a diario.
