Resistencia Total en Paralelo: Guía Completa

El mundo de la electricidad, aunque invisible a simple vista, rige gran parte de nuestra tecnología y vida diaria. Desde el pequeño juguete de un niño hasta las complejas redes industriales, todos funcionan gracias a principios eléctricos fundamentales. Uno de los conceptos más cruciales para comprender cómo se comportan estos sistemas es la resistencia eléctrica. Pero, ¿qué sucede cuando los componentes no están conectados uno detrás de otro, sino en caminos paralelos? ¿Cómo afecta esto al flujo de la electricidad y cómo podemos calcularlo?

En este artículo, desentrañaremos el misterio de la resistencia en los circuitos paralelos. Aprenderás no solo la fórmula clave para calcular la resistencia total, sino también cómo la famosa Ley de Ohm se aplica en este contexto particular. Exploraremos las diferencias fundamentales entre los circuitos en serie y en paralelo, entenderemos por qué la resistencia disminuye en estos últimos y descubriremos las aplicaciones prácticas de este conocimiento en el diseño y la resolución de problemas eléctricos. Prepárate para iluminar tu comprensión del fascinante universo de los circuitos eléctricos.

¿Qué es un Circuito Eléctrico y Sus Componentes Básicos?

Antes de sumergirnos en las particularidades de los circuitos paralelos, es fundamental entender qué es un circuito eléctrico en su esencia y cuáles son los elementos que lo componen. Un circuito eléctrico es una trayectoria cerrada por la cual los electrones pueden fluir, generando lo que conocemos como corriente eléctrica. Para que este flujo exista y sea útil, se requieren cuatro componentes básicos:

• Dispositivo Resistivo (Elementos de Calentamiento o Cargas): Son los elementos que consumen o convierten la energía eléctrica en otra forma de energía (luz, calor, movimiento, etc.). Ejemplos comunes incluyen bombillas, calentadores, motores o cualquier aparato electrónico.
• Fuente de Tensión (o Voltaje): Es el motor que impulsa a los electrones a moverse a través del circuito. Proporciona la "presión" eléctrica necesaria para que la corriente fluya. Las baterías, generadores y tomas de corriente son ejemplos de fuentes de tensión.
• Ruta de Corriente (Cables o Conductores): Son los materiales por los que fluyen los electrones. Generalmente son cables metálicos con baja resistencia para permitir un flujo eficiente de la corriente.
• Interruptor: Un dispositivo que permite abrir o cerrar el circuito, controlando así el flujo de la corriente. Cuando el interruptor está abierto, el circuito se rompe y la corriente deja de fluir; cuando está cerrado, la corriente puede circular libremente.

Los circuitos, como toda materia, están compuestos por átomos. Los átomos se componen de partículas subatómicas: protones (con carga eléctrica positiva), neutrones (sin carga) y electrones (con carga negativa). Cuando los átomos en un circuito son influenciados por la tensión, los electrones libres se mueven, creando un flujo de electrones, es decir, la corriente. Cualquier material en el circuito que restringe este flujo se considera como resistencia.

Circuitos en Serie vs. Circuitos en Paralelo: Una Comparación Crucial

La forma en que se conectan los componentes resistivos en un circuito tiene un impacto fundamental en cómo se distribuyen la corriente y la tensión, y cómo se calcula la resistencia total. Existen dos configuraciones básicas:

Circuitos en Serie

En un circuito en serie, los componentes se conectan uno después del otro, "de extremo a extremo", formando una única ruta para que la corriente fluya. Esto significa que la misma corriente atraviesa cada resistencia en el circuito. Si uno de los componentes se daña o se desconecta, el circuito se rompe por completo y el flujo de corriente se detiene en todos los demás componentes.

La característica principal de un circuito en serie es que la resistencia total es simplemente la suma de las resistencias individuales. Si tienes R1, R2, ..., Rn resistencias, la resistencia total (R_total) se calcula como:

R_total = R1 + R2 + ... + Rn

Esto implica que añadir más resistencias en serie aumenta la resistencia total del circuito.

Circuitos en Paralelo

A diferencia de los circuitos en serie, en un circuito en paralelo, los componentes se conectan de tal manera que la corriente tiene múltiples caminos por los que fluir. Cada componente está conectado directamente a la fuente de tensión, lo que significa que la tensión es la misma en cada una de las resistencias. Esta configuración ofrece mayores oportunidades para que la electricidad fluya.

Una de las características más sorprendentes y contraintuitivas de los circuitos paralelos es que añadir más productos de calefacción o resistencias a un circuito paralelo reduce la resistencia total. Esto se debe a que cada nueva rama paralela proporciona un camino adicional para la corriente, lo que facilita el flujo general de electrones.

Además, si un componente individual se daña en un circuito paralelo, solo afecta a esa rama específica, permitiendo que los otros componentes sigan funcionando. Esto es una ventaja significativa en aplicaciones prácticas, como el cableado doméstico o las luces navideñas antiguas.

A continuación, una tabla comparativa para visualizar mejor las diferencias:

Entendiendo la Resistencia en Circuitos Paralelos

La resistencia es la oposición al flujo de la corriente eléctrica. En un circuito en serie, al añadir resistencias, estamos haciendo el camino más difícil para los electrones, por lo que la resistencia total aumenta. Sin embargo, en un circuito paralelo, la situación es diferente. Imagina una autopista con un solo carril (circuito en serie) y luego con múltiples carriles (circuito en paralelo). Si añades más carriles a la autopista, más coches pueden pasar al mismo tiempo, lo que reduce la "resistencia" al tráfico.

De manera similar, cuando agregamos una resistencia en paralelo, estamos creando un nuevo camino alternativo para que la corriente fluya. Esto no solo distribuye la corriente entre las diferentes ramas, sino que en conjunto, facilita el paso de la corriente desde la fuente, lo que se traduce en una disminución de la resistencia total del circuito. Por lo tanto, la resistencia equivalente de un circuito paralelo siempre será menor que la resistencia del componente individual más pequeño en ese circuito.

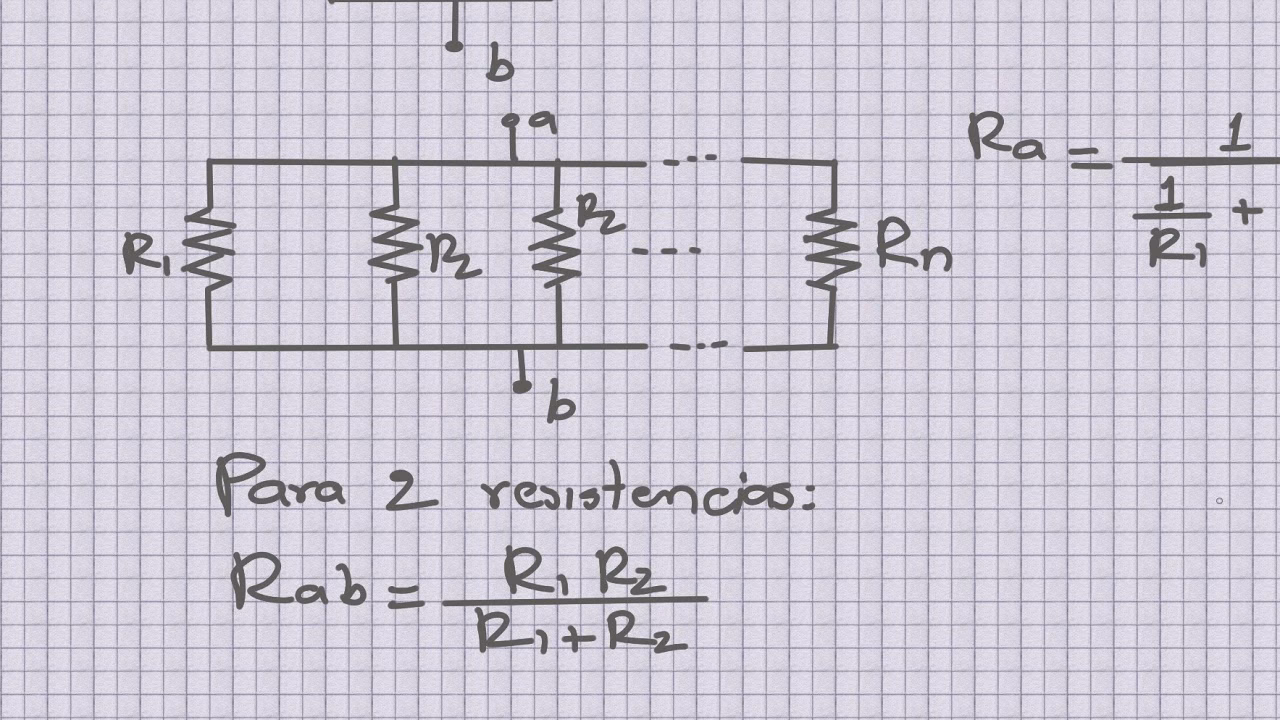

Cómo Calcular la Resistencia Total en un Circuito Paralelo

La fórmula para calcular la resistencia equivalente (o total) de un circuito en paralelo es una de las más distintivas en electrónica. Se basa en la suma de los recíprocos de las resistencias individuales. La fórmula es la siguiente:

1 / R_total = 1 / R1 + 1 / R2 + ... + 1 / Rn

Donde:

• R_total es la resistencia equivalente o total del circuito paralelo.
• R1, R2, ..., Rn son los valores de las resistencias individuales conectadas en paralelo.

Para obtener el valor final de R_total, una vez que hayas sumado los recíprocos, debes tomar el recíproco de ese resultado. Es decir:

R_total = 1 / (1/R1 + 1/R2 + ... + 1/Rn)

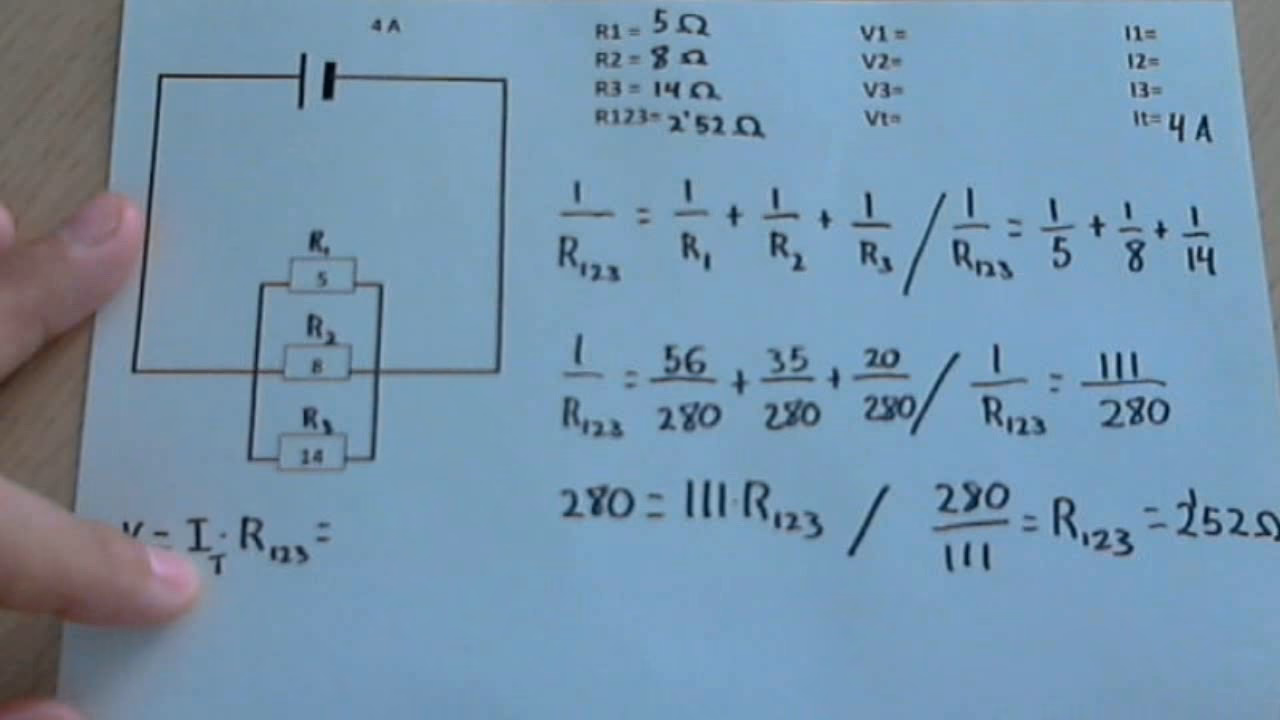

Ejemplo Práctico de Cálculo:

Supongamos que tenemos tres calentadores (resistencias) conectados en paralelo con los siguientes valores:

• R1 = 10 ohmios (Ω)
• R2 = 16 ohmios (Ω)
• R3 = 5 ohmios (Ω)

Para calcular la resistencia total del circuito en paralelo, aplicamos la fórmula:

1. Primero, calculamos el recíproco de cada resistencia:

• 1/R1 = 1/10 = 0.1
• 1/R2 = 1/16 = 0.0625
• 1/R3 = 1/5 = 0.2

2. Luego, sumamos estos recíprocos:

1/R_total = 0.1 + 0.0625 + 0.2 = 0.3625

3. Finalmente, tomamos el recíproco de la suma para encontrar R_total:

R_total = 1 / 0.3625 ≈ 2.76 ohmios (Ω)

Como se puede observar, la resistencia total de 2.76 Ω es menor que la resistencia individual más pequeña (R3 = 5 Ω), lo que confirma el principio de que los circuitos paralelos reducen la resistencia global.

La Ley de Ohm en Circuitos Paralelos

La Ley de Ohm es una de las relaciones fundamentales en la electricidad, estableciendo un vínculo directo entre la tensión (voltaje), la corriente y la resistencia en un circuito eléctrico. Formulada por el físico alemán Georg Ohm, se expresa comúnmente como:

E = I x R

Donde:

• E (o V) es la Tensión (Voltaje) en voltios (V), que representa la presión que impulsa el flujo de electrones.
• I es la Corriente en amperios (A), que mide el caudal de electrones.
• R es la Resistencia en ohmios (Ω), que representa la oposición al flujo de la corriente.

Esta ley puede ser reordenada para calcular cualquiera de las tres variables si conocemos las otras dos:

• Para calcular la corriente (I): I = E / R
• Para calcular la resistencia (R): R = E / I

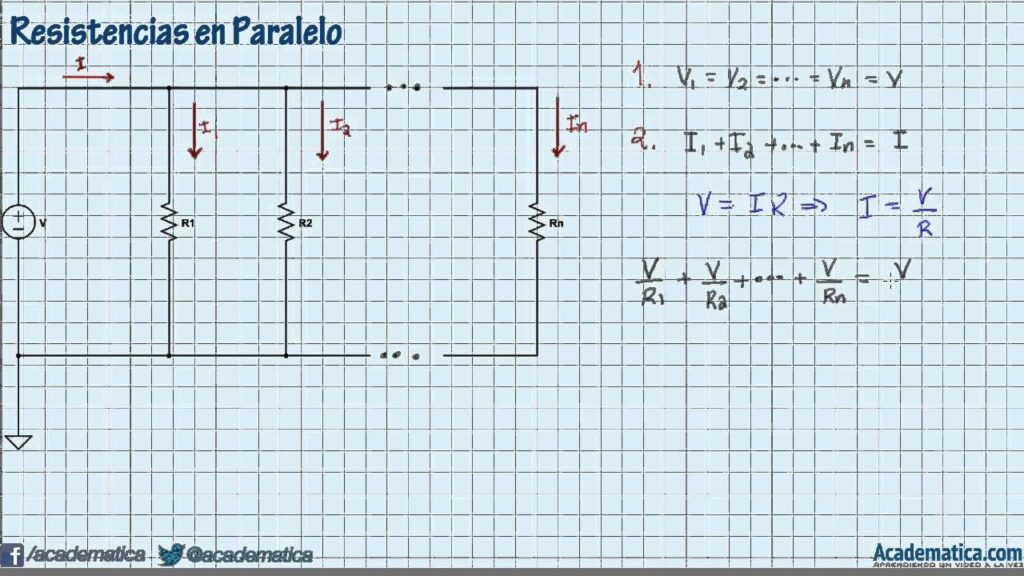

En el contexto de un circuito paralelo, la aplicación de la Ley de Ohm es particularmente interesante debido a la característica de que la tensión es constante a través de todas las ramas. Esto significa que si conocemos el voltaje total suministrado al circuito paralelo, ese mismo voltaje se aplica a cada resistencia individual.

Para determinar la corriente total que fluye en un circuito paralelo, podemos utilizar la resistencia total calculada previamente:

I_total = V_total / R_total

Además, podemos calcular la corriente que fluye a través de cada rama individual del circuito, ya que el voltaje es el mismo para cada una:

• I1 = V_total / R1
• I2 = V_total / R2
• ...
• In = V_total / Rn

Una regla fundamental de los circuitos paralelos, conocida como la Ley de Corrientes de Kirchhoff, establece que la corriente total que entra a un nodo (punto de unión de las ramas) es igual a la suma de las corrientes que salen de ese nodo. En otras palabras, la corriente total de la fuente es la suma de las corrientes que fluyen a través de cada una de las ramas paralelas:

I_total = I1 + I2 + ... + In

Este entendimiento de la Ley de Ohm y las reglas de los circuitos paralelos es fundamental para el diseño, análisis y diagnóstico de cualquier sistema eléctrico, permitiendo predecir y controlar el comportamiento de la corriente y la tensión.

Más allá de la Teoría: Aplicaciones Prácticas y Resolución de Problemas

El conocimiento sobre cómo se calcula la resistencia en circuitos paralelos y la aplicación de la Ley de Ohm no es meramente académico; es una herramienta esencial para ingenieros, técnicos y aficionados a la electrónica. Permite comprender, diseñar y solucionar problemas en una multitud de sistemas eléctricos y térmicos.

Diagnóstico y Detección de Fallos

Los técnicos utilizan la Ley de Ohm para revisar el comportamiento de un circuito y detectar fallas sin tener que desarmar todo el sistema. Por ejemplo:

• Si un instrumento de prueba detecta una medición de corriente más elevada de lo normal en un circuito, esto puede indicar que la resistencia ha disminuido (posiblemente por un cortocircuito parcial) o que el voltaje se ha incrementado.
• En un circuito de corriente continua (CC), una medida de corriente inferior a la normal puede significar que la resistencia del circuito ha aumentado. Esto podría deberse a conexiones deficientes o flojas, corrosión, o componentes dañados que han incrementado su resistencia interna.

Comparando los valores medidos con los valores estándar (a menudo indicados en las placas de identificación de los componentes), los profesionales pueden identificar rápidamente dónde reside el problema en un circuito complejo.

Diseño de Circuitos Eléctricos

En la fase de diseño, la comprensión de los circuitos paralelos y la Ley de Ohm es crucial para:

• Calcular el tamaño correcto de componentes: Asegurarse de que las resistencias, fusibles y otros elementos soporten las corrientes y tensiones esperadas sin sobrecargarse.
• Gestionar caídas de tensión: Evaluar cuánta tensión se perderá a lo largo de cables largos o a través de ciertos componentes.
• Asegurar la protección de equipos delicados: Diseñar circuitos que limiten la corriente a niveles seguros para componentes sensibles.

Mejora de Sistemas Térmicos

La Ley de Ohm también es fundamental en el diseño y mejora de sistemas térmicos que utilizan calentadores eléctricos. Si los controladores de potencia y temperatura muestran fluctuaciones en la corriente eléctrica o la salida de calor, la Ley de Ohm puede ayudar a validar los valores estáticos de los componentes del circuito e identificar mediciones de tensión entre ellos. Una medición de corriente alta en un circuito de calentadores puede deberse a un aumento de tensión o a una disminución de la resistencia, lo que permite al técnico diagnosticar si el problema se debe a componentes dañados o conexiones sueltas.

Excepciones a la Ley de Ohm: ¿Cuándo No Aplica?

Aunque la Ley de Ohm es una herramienta poderosa y ampliamente aplicable, es importante reconocer que no es una ley universal que se aplique a todos los dispositivos y en todas las circunstancias. Existen excepciones donde la relación entre tensión, corriente y resistencia no es lineal o constante.

La Ley de Ohm asume que la resistencia de un material o componente es constante, independientemente del voltaje o la corriente que se le aplique. Sin embargo, esto no siempre es cierto para todos los materiales y dispositivos. Las principales excepciones incluyen:

• Cargas Inductivas: En circuitos con inductores (como bobinas o motores), la relación entre tensión y corriente no es directa y simple como en la Ley de Ohm, ya que la inductancia introduce una oposición variable a los cambios de corriente.
• Dispositivos No Lineales: Algunos componentes electrónicos tienen una relación no lineal entre la tensión y la corriente. Esto significa que su resistencia no es constante y puede variar significativamente con la temperatura o el nivel de voltaje. Ejemplos comunes incluyen:
  • Termistores: Resistencias cuya resistencia varía drásticamente con la temperatura.
  • Diodos y Transistores: Dispositivos semiconductores que solo permiten el flujo de corriente en una dirección o que tienen una resistencia que cambia dinámicamente según la tensión aplicada.
  • Lámparas de Tungsteno y Calentadores de Carburo de Silicio: Aunque la mayoría de los calentadores tienen una resistencia estable a medida que aumenta la temperatura, el filamento de tungsteno de una bombilla incandescente, por ejemplo, aumenta su resistencia a medida que se calienta.

En estos casos, se requieren leyes y modelos más complejos para describir su comportamiento eléctrico. Sin embargo, para la mayoría de los circuitos resistivos simples y para un análisis inicial, la Ley de Ohm sigue siendo increíblemente útil y precisa.

Preguntas Frecuentes (FAQs)

¿Por qué la resistencia disminuye en un circuito paralelo?

La resistencia disminuye en un circuito paralelo porque cada rama adicional ofrece un nuevo camino para que la corriente fluya. Es como añadir más carriles a una carretera; el flujo total de tráfico (corriente) aumenta porque hay más opciones, lo que reduce la "oposición" general (resistencia) al movimiento.

¿Qué sucede si un componente falla en un circuito paralelo?

Si un componente falla (por ejemplo, una bombilla se quema y abre el circuito en su rama) en un circuito paralelo, solo esa rama específica deja de funcionar. Las otras ramas, al estar conectadas directamente a la fuente de tensión, seguirán recibiendo energía y funcionando normalmente. Esta es una de las principales ventajas de los circuitos paralelos sobre los circuitos en serie.

¿Es la Ley de Ohm siempre aplicable?

No, la Ley de Ohm no es universalmente aplicable. Se aplica a materiales y componentes "óhmicos", es decir, aquellos cuya resistencia es constante e independiente del voltaje o la corriente. No se aplica a dispositivos no lineales como termistores, diodos, transistores o cargas inductivas, donde la relación entre tensión y corriente es más compleja.

¿Cómo se mide la resistencia en un circuito en funcionamiento?

La resistencia no se puede medir directamente en un circuito en funcionamiento con un multímetro estándar, ya que el medidor inyectaría su propia corriente y afectaría la lectura. Para calcular la resistencia en un circuito en funcionamiento, se utiliza la Ley de Ohm: se mide el voltaje (V) a través del componente y la corriente (I) que lo atraviesa, y luego se calcula R = V / I. Para medir la resistencia directamente con un óhmetro, el componente debe estar desconectado del circuito y sin energía.

¿Cuál es la diferencia principal entre voltaje y corriente?

El voltaje (o tensión) es la "presión" o fuerza que impulsa a los electrones a moverse a través de un circuito. Se mide en voltios (V). La corriente es el "flujo" o la cantidad de electrones que pasan por un punto en el circuito por unidad de tiempo. Se mide en amperios (A).

Conclusión

Comprender cómo se calcula la resistencia total en un circuito paralelo es una piedra angular en el estudio y la aplicación de la electricidad. Hemos visto que, a diferencia de los circuitos en serie, la adición de resistencias en paralelo en realidad disminuye la resistencia total del sistema, facilitando el flujo de la corriente eléctrica y ofreciendo una mayor robustez ante fallos individuales de componentes. La Ley de Ohm se convierte en una herramienta indispensable, permitiéndonos calcular y predecir el comportamiento de la corriente y la tensión en estas configuraciones.

Desde el diseño de sistemas eléctricos complejos hasta la simple resolución de problemas en el hogar, el conocimiento de los circuitos paralelos y la Ley de Ohm empodera a cualquiera que trabaje con electricidad. Aunque existen excepciones a la Ley de Ohm, su aplicabilidad en la vasta mayoría de los escenarios cotidianos la convierte en un pilar fundamental. Dominar estos conceptos no solo es crucial para profesionales, sino que también nos brinda una apreciación más profunda de cómo la energía que impulsa nuestro mundo funciona y se distribuye eficientemente.
