El universo está lleno de fuerzas invisibles, y una de las más fundamentales y omnipresentes es la fuerza eléctrica. Pero, ¿cómo podemos cuantificar esta influencia que una carga ejerce sobre el espacio que la rodea? Aquí es donde entra en juego el concepto de intensidad del campo eléctrico, una magnitud clave para entender y calcular las interacciones eléctricas. Desde la creación de un rayo hasta el funcionamiento de los dispositivos electrónicos que usamos a diario, la comprensión del campo eléctrico y su intensidad es fundamental. En este artículo, desglosaremos qué es el campo eléctrico, cómo se mide su intensidad y, en particular, exploraremos un caso fascinante: el campo eléctrico en el centro de un anillo cargado.
Fue el visionario Michael Faraday quien, en el siglo XIX, introdujo la idea de un "campo" para explicar cómo las cargas eléctricas interactúan a distancia, sentando las bases de lo que hoy conocemos como campo eléctrico. Posteriormente, James Clerk Maxwell consolidaría esta idea con sus famosas ecuaciones, unificando la electricidad y el magnetismo en el concepto de campo electromagnético. Acompáñanos en este viaje para desentrañar los principios detrás de estas fuerzas invisibles pero poderosas.
- ¿Qué es la Intensidad del Campo Eléctrico?
- La Fórmula Fundamental del Campo Eléctrico
- Distribuciones de Carga y su Importancia
- Campo Eléctrico en el Eje de un Anillo Uniformemente Cargado
- Propiedades Fundamentales de las Líneas de Campo Eléctrico
- Preguntas Frecuentes sobre el Campo Eléctrico
- Conclusión
¿Qué es la Intensidad del Campo Eléctrico?
Imagina una región del espacio donde una carga eléctrica ejerce su influencia. Esta región es lo que llamamos campo eléctrico. La intensidad del campo eléctrico (E) es una medida de la fuerza que este campo ejercería sobre una carga de prueba positiva unitaria colocada en un punto determinado. Es, en esencia, la "fuerza por unidad de carga" y es una magnitud vectorial, lo que significa que tiene tanto magnitud como dirección.
Para visualizarlo, piensa en una carga puntual positiva: las líneas de campo eléctrico "nacen" de ella y se extienden radialmente hacia afuera. Si la carga es negativa, las líneas "mueren" en ella, dirigiéndose radialmente hacia adentro. La densidad de estas líneas de campo en una región nos da una idea de la intensidad del campo en ese lugar: donde las líneas están más juntas, el campo es más intenso.
Unidades de Medida
Dado que la intensidad del campo eléctrico es una fuerza por unidad de carga, sus unidades se derivan directamente de esta definición. La fuerza se mide en Newtons (N) y la carga en Coulombs (C). Por lo tanto, la unidad estándar de la intensidad del campo eléctrico es el Newton por Coulomb (N/C). Aunque no podemos medir el campo eléctrico directamente con un aparato, sí podemos medir la fuerza que experimenta una carga en su presencia, lo que nos permite calcular su intensidad.
La Fórmula Fundamental del Campo Eléctrico
La relación entre la fuerza eléctrica (F) que actúa sobre una carga de prueba (q) y la intensidad del campo eléctrico (E) en el punto donde se encuentra esa carga es simple y directa:
F = qE
De esta ecuación, podemos despejar la intensidad del campo eléctrico:
E = F / q
Aquí, F es la fuerza eléctrica en Newtons, q es la carga de prueba en Coulombs, y E es la intensidad del campo eléctrico en Newtons por Coulomb.
Podemos ir un paso más allá y relacionar la intensidad del campo eléctrico con la carga que lo produce. Si consideramos una carga puntual Q como fuente del campo eléctrico y una carga de prueba q a una distancia 'r' de Q, la Ley de Coulomb nos dice que la fuerza entre ellas es: Donde 'k' es la constante de Coulomb (aproximadamente 9 × 109 N·m²/C²). Si sustituimos esta expresión de F en la fórmula de la intensidad del campo eléctrico (E = F/q), obtenemos: Simplificando, la intensidad del campo eléctrico debido a una carga puntual Q a una distancia r es: Esta fórmula nos revela la "ley del cuadrado inverso": la intensidad del campo eléctrico disminuye rápidamente a medida que nos alejamos de la carga fuente, siendo inversamente proporcional al cuadrado de la distancia. No todas las cargas se presentan como puntos. En la realidad, las cargas se distribuyen sobre objetos de diversas formas. Para calcular el campo eléctrico en estos casos, es útil definir diferentes tipos de densidades de carga: Estas definiciones son cruciales porque, para calcular el campo eléctrico total de una distribución continua de carga, necesitamos dividir el objeto en elementos infinitesimales de carga (dq) y luego integrar las contribuciones de campo eléctrico (dE) de cada uno de estos elementos. Consideremos un anillo circular delgado de radio R, con una carga total Q distribuida uniformemente a lo largo de su circunferencia. Queremos determinar la intensidad del campo eléctrico en un punto P situado sobre el eje del anillo, a una distancia 'x' de su centro O. Este es un problema clásico en electrostática que ilustra cómo la simetría simplifica los cálculos. Para resolverlo, dividimos el anillo en pequeños elementos de carga infinitesimales (dq). Cada elemento dq crea un pequeño campo eléctrico dE en el punto P. La magnitud de dE debido a un elemento dq es: Donde 'r' es la distancia desde el elemento dq hasta el punto P. Por el teorema de Pitágoras, r = √(R² + x²). Ahora, aquí viene la clave de la simetría. Si resolvemos cada vector dE en sus componentes, tendremos una componente a lo largo del eje (dE cosθ) y una componente perpendicular al eje (dE sinθ). Para cada elemento dq en el anillo, existe un elemento dq diametralmente opuesto. Las componentes perpendiculares (dE sinθ) de estos pares de elementos opuestos se cancelan mutuamente debido a su dirección opuesta y misma magnitud. Esto significa que la contribución neta al campo eléctrico total proviene únicamente de las componentes a lo largo del eje (dE cosθ).
Derivación a Partir de la Ley de Coulomb
F = k * |Q * q| / r²E = (k * |Q * q| / r²) / qE = k * |Q| / r²Distribuciones de Carga y su Importancia

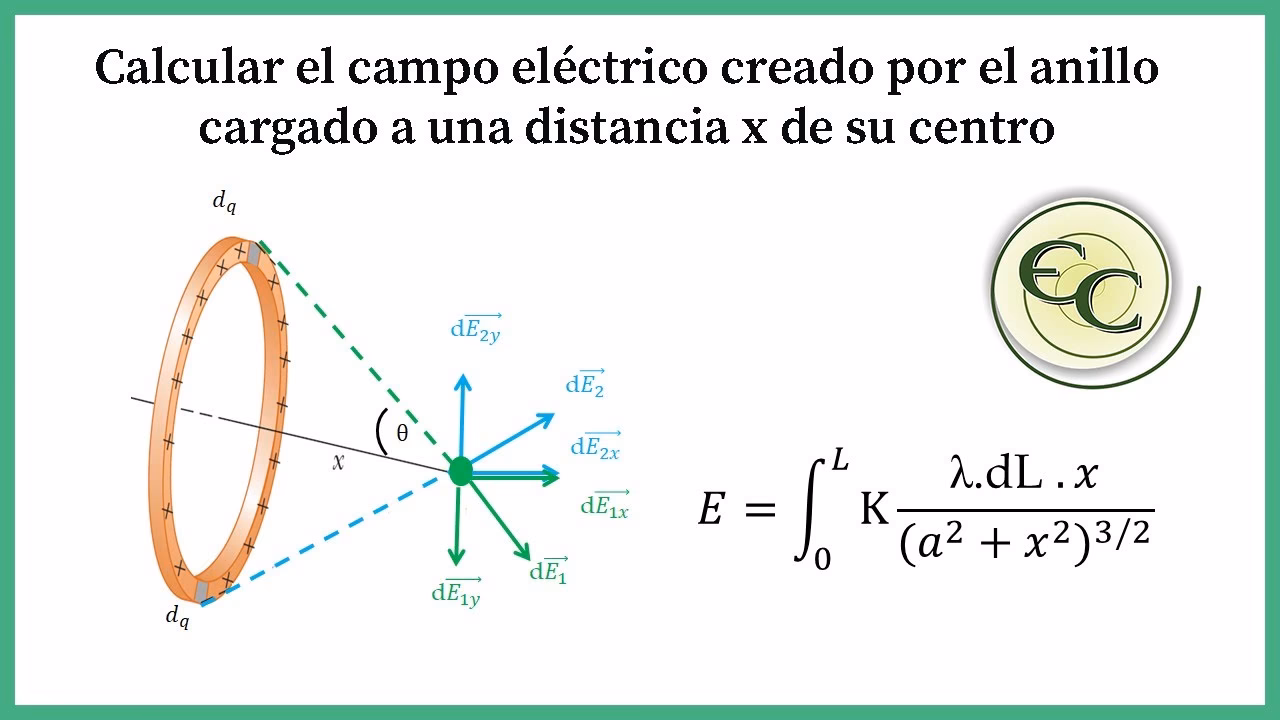

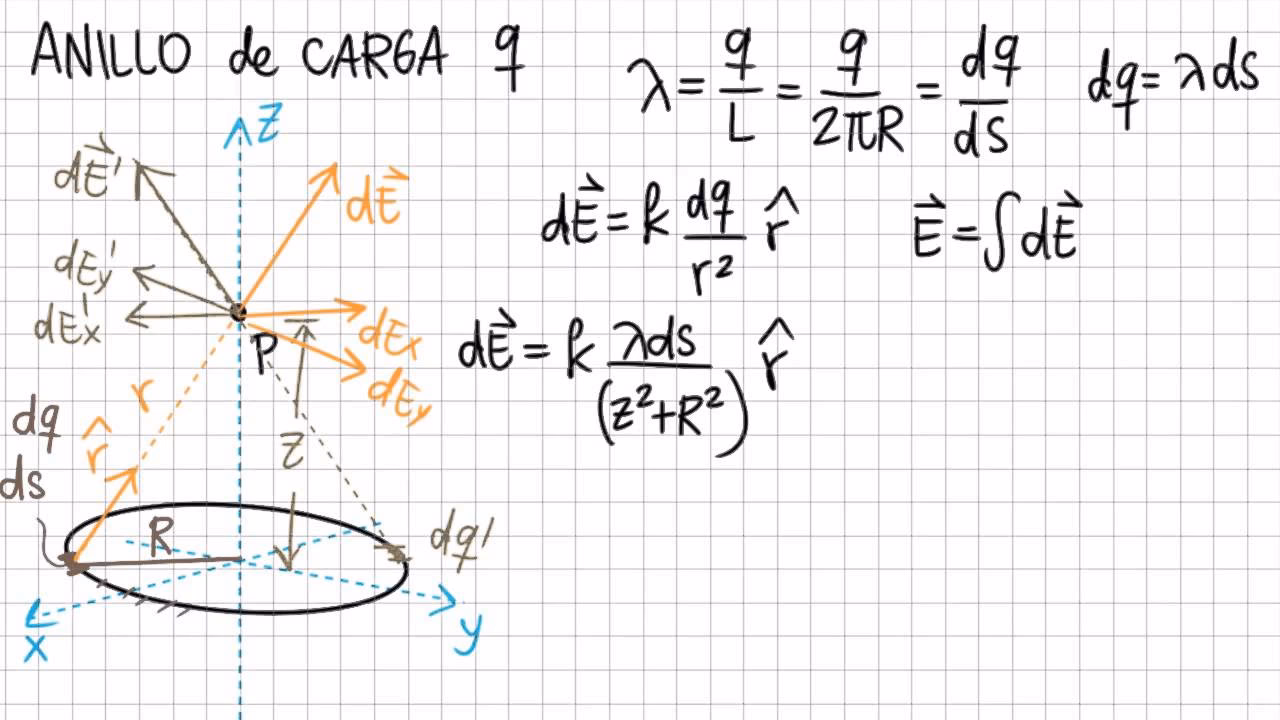

Campo Eléctrico en el Eje de un Anillo Uniformemente Cargado
|dE| = k * dq / r²
La intensidad del campo eléctrico en el centro del anillo cargado es cero , ya que todos sus componentes se cancelan entre sí. Cuando el punto de observación se encuentra a una distancia considerable del anillo de carga, este se comporta como una carga puntual.

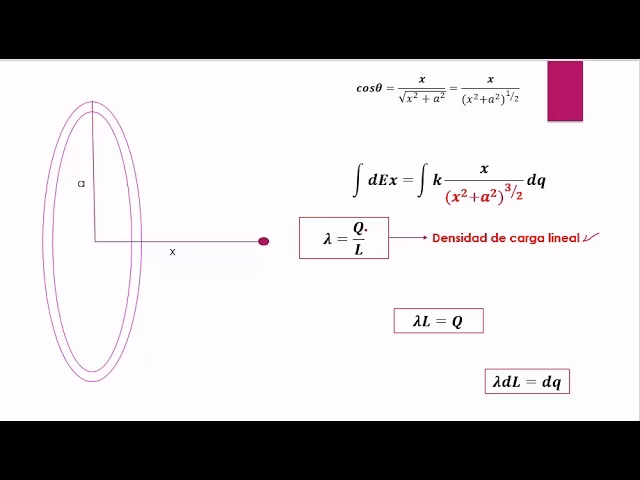

Así, el campo eléctrico total E en el punto P es la suma (integral) de todas las componentes dE cosθ:
E = ∫ dE cosθ
Sustituyendo dE y cosθ (que es x/r = x/√(R² + x²)), y realizando la integración sobre toda la carga Q del anillo, se obtiene la fórmula para la intensidad del campo eléctrico en un punto P sobre el eje de un anillo uniformemente cargado:
E = (k * Q * x) / (R² + x²)^(3/2)
Donde:
- E = Intensidad del campo eléctrico en N/C
- k = Constante de Coulomb (9 × 109 N·m²/C²)
- Q = Carga total del anillo en Coulombs
- x = Distancia del punto P al centro del anillo a lo largo del eje en metros
- R = Radio del anillo en metros
Caso Especial: Intensidad del Campo Eléctrico en el Centro del Anillo
Ahora llegamos a la pregunta central: ¿Cuál es la intensidad del campo eléctrico en el centro del anillo? Para encontrar la respuesta, simplemente aplicamos la fórmula anterior y establecemos la condición de que el punto P se encuentra en el centro del anillo. Esto significa que la distancia 'x' desde el centro es cero (x = 0).
E = (k * Q * 0) / (R² + 0²)^(3/2)
E = 0 / (R²)^(3/2)
E = 0
¡La intensidad del campo eléctrico en el centro de un anillo uniformemente cargado es cero! Esto puede parecer contraintuitivo a primera vista, pero tiene perfecto sentido si recordamos la naturaleza vectorial del campo eléctrico.
En el centro del anillo, para cada pequeño elemento de carga (dq) que produce un vector de campo eléctrico (dE) apuntando hacia afuera desde ese dq, existe otro elemento de carga diametralmente opuesto que produce un vector de campo eléctrico (dE') de igual magnitud pero en dirección exactamente opuesta. Por lo tanto, todas las contribuciones de campo eléctrico se cancelan simétricamente, resultando en un campo eléctrico neto de cero en el centro.
Caso Especial: Punto Muy Lejano del Anillo (x >> R)
¿Qué sucede si el punto P está muy lejos del anillo, es decir, x es mucho mayor que R? En este escenario, podemos despreciar R² en comparación con x² en el denominador de la fórmula del campo eléctrico:
E ≈ (k * Q * x) / (x²)^(3/2)
E ≈ (k * Q * x) / x³
E ≈ k * Q / x²
¡Esta es la misma fórmula para el campo eléctrico de una carga puntual! Esto significa que, desde una distancia considerable, un anillo uniformemente cargado se comporta como si toda su carga estuviera concentrada en un solo punto en su centro. Este principio es muy útil para simplificar cálculos cuando la distancia de observación es mucho mayor que las dimensiones del objeto cargado.
Propiedades Fundamentales de las Líneas de Campo Eléctrico
Para comprender mejor el campo eléctrico, es útil recordar sus propiedades clave, representadas por las líneas de campo:
- Las líneas de campo eléctrico siempre se originan en cargas positivas y terminan en cargas negativas, o se extienden hasta el infinito si no hay cargas negativas cercanas.
- La dirección de la tangente a una línea de campo en cualquier punto indica la dirección del campo eléctrico en ese punto.
- La densidad de las líneas de campo (cuán juntas están) es proporcional a la magnitud de la intensidad del campo eléctrico. Donde las líneas están más densas, el campo es más fuerte.
- Las líneas de campo eléctrico nunca se cruzan entre sí. Si lo hicieran, significaría que el campo eléctrico tiene dos direcciones diferentes en un mismo punto, lo cual es físicamente imposible.
- En electrostática (cuando las cargas están en reposo), el campo eléctrico es conservativo, lo que implica que el trabajo realizado para mover una carga de prueba entre dos puntos es independiente de la trayectoria seguida.
- Las líneas de campo son siempre continuas y no tienen puntos de interrupción, salvo en la ubicación de las cargas fuente.
Preguntas Frecuentes sobre el Campo Eléctrico
Para solidificar tu comprensión, abordemos algunas preguntas comunes:
¿Por qué el campo eléctrico es cero en el centro de un anillo uniformemente cargado?
Como explicamos, se debe a la simetría perfecta de la distribución de carga. Para cada elemento de carga en el anillo que produce un campo en una dirección hacia el centro, hay un elemento de carga diametralmente opuesto que produce un campo de igual magnitud pero en la dirección contraria. Todas estas contribuciones vectoriales se cancelan entre sí, resultando en un campo eléctrico neto de cero.
¿Qué es una carga de prueba?
Una carga de prueba (q₀) es una carga hipotética, muy pequeña y positiva, que se utiliza para "sentir" el campo eléctrico en un punto determinado sin perturbar significativamente el campo que se está midiendo. Se asume que su magnitud es tan pequeña que su propio campo eléctrico es despreciable.
¿Se puede medir directamente un campo eléctrico?
No, los campos eléctricos no se miden directamente. Lo que se mide es la fuerza (F) que el campo ejerce sobre una carga de prueba conocida (q). A partir de esta fuerza y la carga, se calcula la intensidad del campo eléctrico (E = F/q).
¿Cuál es la diferencia entre campo eléctrico y fuerza eléctrica?
La fuerza eléctrica (F) es la interacción real entre dos o más cargas. Es una fuerza de atracción o repulsión que actúa directamente sobre una carga. El campo eléctrico (E), por otro lado, es una propiedad del espacio alrededor de una carga fuente. Es un "mediador" de la interacción. Una carga fuente crea un campo eléctrico, y este campo, a su vez, ejerce una fuerza sobre cualquier otra carga colocada dentro de él. La relación es F = qE.
¿Qué unidades tiene la intensidad del campo eléctrico?
La unidad estándar de la intensidad del campo eléctrico es el Newton por Coulomb (N/C). Otra unidad equivalente, que a menudo se encuentra en contextos relacionados con el potencial eléctrico, es el Voltio por metro (V/m).
Conclusión
La intensidad del campo eléctrico es una magnitud fundamental en la física que nos permite cuantificar la influencia que las cargas eléctricas ejercen sobre el espacio que las rodea. Hemos explorado su definición, sus fórmulas clave (E = F/q y E = kQ/r²), y hemos profundizado en el caso particular de un anillo uniformemente cargado. Es crucial recordar que, mientras que en el eje de un anillo el campo eléctrico tiene una fórmula compleja que depende de la distancia y el radio, en el centro exacto de un anillo cargado de forma uniforme, el campo eléctrico es precisamente cero debido a la cancelación simétrica de las contribuciones de cada elemento de carga. Comprender estos principios no solo enriquece nuestro conocimiento del universo, sino que también es esencial para el diseño y análisis de innumerables tecnologías que dependen de la manipulación de cargas eléctricas.
