Análisis de Circuitos: El Método de Mallas de Maxwell

El análisis de circuitos eléctricos es una disciplina fundamental en la ingeniería, permitiendo comprender y predecir el comportamiento de la electricidad en diversos sistemas. Para desentrañar las complejidades de una red eléctrica, los ingenieros recurren a un conjunto de herramientas y metodologías sistemáticas. Entre las más potentes y ampliamente utilizadas se encuentran las Leyes de Kirchhoff y el Método de Corriente de Malla de Maxwell. Estas técnicas no solo proporcionan un marco para resolver problemas de circuitos, sino que también ofrecen una comprensión profunda de cómo interactúan las tensiones y corrientes dentro de un sistema cerrado. Acompáñanos en este viaje para explorar los cimientos de estas metodologías y cómo se aplican para dominar el análisis de circuitos.

La Esencia del Análisis de Circuitos Eléctricos

Analizar un circuito eléctrico implica determinar las corrientes que fluyen a través de sus componentes y las tensiones que caen a lo largo de ellos. Esta información es crucial para el diseño, la depuración y la optimización de sistemas electrónicos. Sin embargo, en circuitos complejos con múltiples fuentes y componentes, el simple uso de la Ley de Ohm no es suficiente. Es aquí donde entran en juego métodos más avanzados que nos permiten establecer un sistema de ecuaciones y resolverlo para obtener las incógnitas deseadas.

Fundamentos Indispensables: Las Leyes de Kirchhoff

Antes de sumergirnos en el método de Maxwell, es imperativo comprender las dos Leyes de Kirchhoff, que son la piedra angular de casi todo el análisis de circuitos. Nombradas en honor a Gustav Kirchhoff, estas leyes describen cómo la corriente y la tensión se distribuyen en un circuito.

Ley de Corrientes de Kirchhoff (LCK) o Ley de Nodos

También conocida como la primera ley de Kirchhoff o ley de nodos, la LCK establece un principio fundamental de conservación de la carga eléctrica. En términos sencillos, postula que la suma de todas las corrientes que entran en un nodo (un punto de conexión donde se unen tres o más componentes) es igual a la suma de todas las corrientes que salen de ese mismo nodo. De forma equivalente, la suma algebraica de todas las corrientes que convergen en un nodo es igual a cero. Esto se puede expresar matemáticamente como:

ΣI_entrantes = ΣI_salientes

O bien:

ΣI_nodo = 0

Donde las corrientes que entran se consideran positivas y las que salen negativas (o viceversa, siempre que se mantenga la consistencia). Por ejemplo, si en un nodo entran corrientes I1 e I4 y salen corrientes I2 e I3, la ley se expresaría como I1 + I4 = I2 + I3.

Ley de Tensiones de Kirchhoff (LTK) o Ley de Mallas

Conocida como la segunda ley de Kirchhoff, ley de lazos, o ley de mallas, la LTK se basa en el principio de conservación de la energía. Establece que en cualquier lazo cerrado (o malla) dentro de un circuito, la suma algebraica de todas las caídas de tensión (o diferencias de potencial eléctrico) es igual a cero. En otras palabras, la energía ganada al cruzar una fuente de voltaje se disipa completamente a través de las resistencias y otros componentes en ese lazo. Matemáticamente, se formula como:

ΣV_lazo = 0

Donde V representa las caídas o subidas de tensión. Al recorrer una malla en una dirección determinada, las caídas de tensión se restan y las subidas de tensión se suman (o viceversa), de modo que el resultado final es cero. Por ejemplo, en un lazo con tensiones V1, V2, V3 y V4, la ley podría expresarse como V4 = V1 + V2 + V3, asumiendo una dirección de recorrido y polaridades adecuadas.

El Poder del Método de Corriente de Malla de Maxwell

El Método de Corriente de Malla de Maxwell es una técnica de análisis de circuitos que se deriva directamente de la Ley de Tensiones de Kirchhoff (LTK). Es particularmente útil para circuitos planos (aquellos que pueden dibujarse en una superficie bidimensional sin que los cables se crucen) y simplifica el proceso de resolución al reducir el número de ecuaciones necesarias. En lugar de asignar una corriente a cada rama, se asignan corrientes ficticias a cada malla independiente del circuito, conocidas como corrientes de malla.

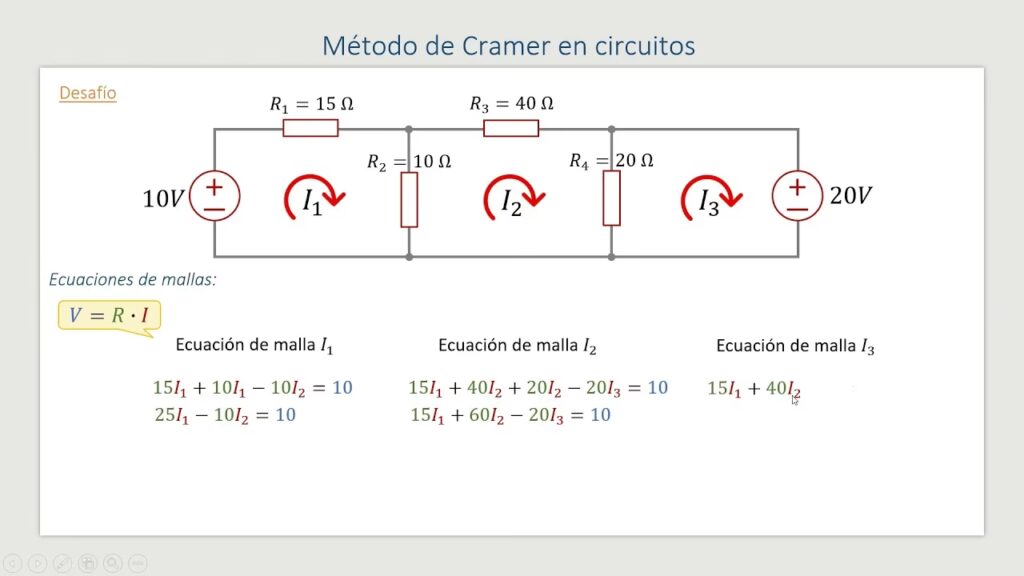

Pasos para Aplicar el Método de Maxwell:

1. Identificación y Conversión de Fuentes (Caso Específico): En algunas aplicaciones o simplificaciones del método, se sugiere convertir todas las fuentes de corriente en el circuito en fuentes de voltaje equivalentes. Esto se hace utilizando la transformación de fuentes. Por ejemplo, una fuente de corriente en paralelo con una resistencia puede transformarse en una fuente de voltaje en serie con la misma resistencia. Es importante notar que esta conversión no siempre es necesaria o la primera opción en todos los escenarios de análisis de mallas, especialmente si las fuentes de corriente son compartidas entre mallas, donde a menudo se utiliza el concepto de supermalla. Sin embargo, para la aplicación directa del método como se presenta, este paso simplifica la formulación de las ecuaciones de KVL.
2. Asignación de Corrientes de Malla: Asigne una corriente de bucle independiente a cada malla (lazo cerrado sin lazos internos) en el circuito a analizar. Es crucial que todas las corrientes de malla se asignen en la misma dirección (por ejemplo, en sentido horario o antihorario) para mantener la consistencia en la formulación de las ecuaciones. Estas corrientes de malla son variables ficticias que representan la corriente circulante dentro de cada lazo.
3. Aplicación de la LTK a Cada Malla: Para cada malla independiente, aplique la Ley de Tensiones de Kirchhoff. Recorra la malla en la dirección de la corriente de malla asignada, sumando las caídas de tensión a través de cada componente. Las caídas de tensión en las resistencias se expresan como el producto de la resistencia por la corriente neta que la atraviesa (que es la suma o resta de las corrientes de malla que comparten esa resistencia). Las fuentes de voltaje se incluyen directamente con su polaridad.
4. Formulación del Sistema de Ecuaciones: Al aplicar la LTK a cada malla, obtendrá un sistema de ecuaciones lineales. El número de ecuaciones será igual al número de mallas independientes.
5. Resolución del Sistema: Resuelva el sistema de ecuaciones para encontrar los valores de las corrientes de malla. Esto se puede hacer utilizando métodos como la sustitución, la eliminación, la regla de Cramer, o matrices.
6. Cálculo de Corrientes de Rama y Tensiones: Una vez que se conocen las corrientes de malla, se pueden determinar fácilmente las corrientes reales que fluyen a través de cada rama del circuito (sumando o restando las corrientes de malla que comparten la rama) y, posteriormente, las caídas de tensión en los componentes individuales utilizando la Ley de Ohm.

Ventajas y Desventajas del Método de Mallas

Ventajas:

• Generalmente requiere menos ecuaciones que el método nodal cuando el número de mallas es menor que el número de nodos.
• Es ideal para circuitos con muchas fuentes de voltaje.
• Las corrientes de rama se obtienen fácilmente una vez que se resuelven las corrientes de malla.

Desventajas:

• Puede ser más complicado para circuitos no planos.
• Requiere la conversión de fuentes de corriente a voltaje en algunos casos, lo que puede añadir un paso extra.
• No es tan directo para encontrar voltajes en puntos específicos del circuito sin un paso adicional.

Comparativa: Métodos de Análisis de Circuitos (Mallas vs. Nodos)

La elección entre el método de mallas y el método nodal a menudo depende de la configuración específica del circuito y de lo que se desea encontrar.

Caso Práctico: Aplicación de las Leyes de Kirchhoff

Consideremos una red eléctrica simple con dos fuentes de voltaje y tres resistencias, como se ilustra en el ejemplo proporcionado. Aunque el ejemplo se enfoca en las leyes de Kirchhoff, es la base para entender cómo se formulan las ecuaciones en el método de mallas.

Asumiendo un circuito con dos mallas (s1 y s2) y un nodo central. Las leyes de Kirchhoff nos permiten establecer un sistema de ecuaciones.

Aplicación de la Ley de Nodos (LCK):

En el nodo central (donde se conectan las tres resistencias), la suma de las corrientes que entran debe ser igual a la suma de las corrientes que salen. Si definimos I1, I2, I3 como las corrientes en las ramas:

I1 = I2 + I3 (o I1 - I2 - I3 = 0)

Aplicación de la Ley de Mallas (LTK):

Para la malla s1 (circuito cerrado que contiene la primera fuente y dos resistencias), recorriéndola en sentido horario, obtenemos:

V_fuente1 - I1*R1 - I2*R2 = 0

Para la malla s2 (circuito cerrado que contiene la segunda fuente y las otras dos resistencias), recorriéndola en sentido horario, obtenemos:

V_fuente2 + I2*R2 - I3*R3 = 0 (La polaridad de la fuente puede variar según su orientación en el circuito).

De lo anterior, se nos plantea un sistema de ecuaciones con las incógnitas I1, I2, I3. Si se nos dan magnitudes específicas para las fuentes y resistencias, por ejemplo:

• V_fuente1 = 10V
• V_fuente2 = 5V
• R1 = 2Ω
• R2 = 3Ω
• R3 = 1Ω

El sistema se resolvería para encontrar los valores de las corrientes. Por ejemplo, si una de las corrientes resultara con signo negativo (I2 = -0.5A), esto simplemente significa que la dirección real de la corriente es opuesta a la dirección que se asumió inicialmente en el análisis. Esta interpretación es fundamental en el análisis de circuitos, ya que el signo indica la polaridad o dirección real del flujo.

Preguntas Frecuentes (FAQ)

¿Cuándo es mejor usar el método de mallas?

El método de mallas es generalmente preferible cuando el número de mallas independientes en el circuito es menor que el número de nodos independientes menos uno. También es muy eficiente en circuitos que contienen principalmente fuentes de voltaje, ya que estas se incorporan directamente en las ecuaciones de KVL.

¿Qué es una malla independiente?

Una malla independiente es un lazo cerrado en un circuito que no contiene ningún lazo más pequeño dentro de él. Es decir, no se puede descomponer en la suma de otros lazos. Cada malla independiente introduce una nueva corriente de malla en el sistema de ecuaciones.

¿Se puede aplicar el método de mallas a circuitos con fuentes dependientes?

Sí, el método de mallas se puede aplicar a circuitos con fuentes dependientes. La clave es expresar el valor de la fuente dependiente en términos de las corrientes de malla del circuito. Una vez que la dependencia se ha expresado en función de las variables de malla, el proceso de resolución del sistema de ecuaciones es el mismo.

¿Cuál es la diferencia entre Kirchhoff y Maxwell?

La Ley de Tensiones de Kirchhoff (LTK) es un principio fundamental de conservación de energía que se aplica a cualquier lazo cerrado en un circuito. El Método de Corriente de Malla de Maxwell es una aplicación sistemática y poderosa de la LTK para resolver circuitos complejos. Es decir, Maxwell no es una ley diferente, sino una técnica que utiliza la Ley de Kirchhoff para formular un sistema de ecuaciones. La LTK es la base teórica, y el método de Maxwell es la herramienta práctica.

¿Qué significa un signo negativo en una corriente de malla calculada?

Un signo negativo en una corriente de malla calculada significa que la dirección real del flujo de corriente en esa malla es opuesta a la dirección que se asumió arbitrariamente al principio del análisis. No indica un error en el cálculo, solo una diferencia en la dirección.

Conclusión

El Método de Corriente de Malla de Maxwell, fundamentado en las sólidas Leyes de Kirchhoff, representa una de las herramientas más valiosas en el arsenal de cualquier analista de circuitos. Su capacidad para transformar la compleja interconexión de componentes en un manejable sistema de ecuaciones lineales lo convierte en un pilar del diseño y la resolución de problemas eléctricos. Dominar estas técnicas no solo permite calcular corrientes y tensiones, sino que también fomenta una comprensión intuitiva de cómo fluye la energía y la información en el corazón de la tecnología moderna. Con práctica y una comprensión clara de los principios subyacentes, cualquier circuito, por intrincado que parezca, puede ser desentrañado.
