Cálculo de Corriente Trifásica por Fase

La electricidad es el motor de nuestro mundo moderno, y entender cómo se distribuye es fundamental. En el corazón de la infraestructura energética industrial y de grandes centros de datos, como los que alimentan las necesidades tecnológicas de ciudades, se encuentra un concepto vital: el cálculo de la corriente trifásica. Aunque pueda parecer un tema complejo, desentrañar los misterios de la intensidad de fase y la corriente en sistemas trifásicos es más sencillo de lo que se cree. Esta guía completa está diseñada para simplificar el proceso, ofreciendo una comprensión clara de las matemáticas que mantienen nuestro mundo en funcionamiento. Nos adentraremos en los principios fundamentales, las fórmulas clave y las aplicaciones prácticas que te permitirán optimizar la entrega de energía y asegurar la eficiencia de tus sistemas eléctricos.

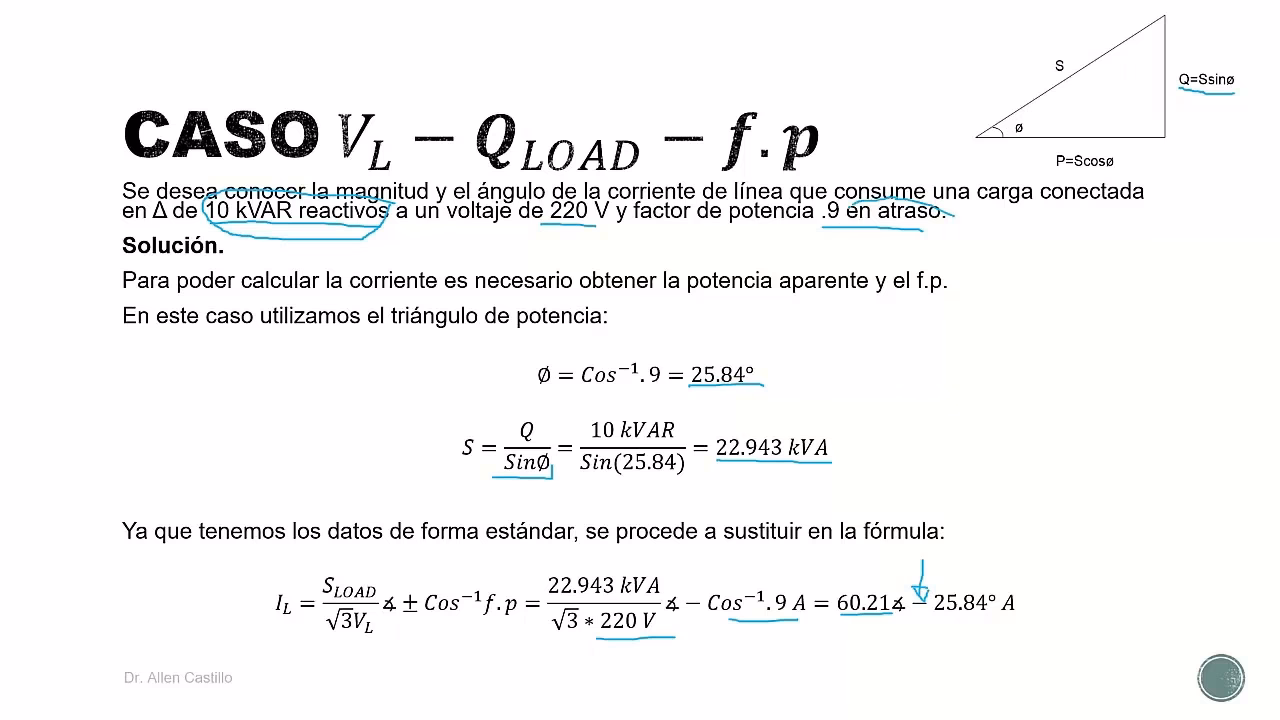

¿Qué es la Intensidad de Fase?

Para comenzar, es crucial distinguir entre intensidad de fase e intensidad de línea, dos términos fundamentales en el ámbito de los sistemas eléctricos. La intensidad de fase (I) es la corriente que suministra uno de los generadores individuales o que consume uno de los receptores específicos dentro de un sistema. Es, en esencia, la corriente que fluye a través de una de las fases del sistema. Por otro lado, la intensidad de línea es la corriente que circula por los conductores principales que conectan el generador con la carga. En sistemas trifásicos, la relación entre la corriente de fase y la corriente de línea depende de la configuración del sistema, ya sea en estrella o en triángulo (delta). Esta distinción es vital para realizar cálculos precisos y comprender el comportamiento de la energía en diferentes puntos de la red.

Orígenes y Evolución de la Energía Trifásica

La revolución en la distribución de energía eléctrica se inició en la década de 1880, gracias a las innovaciones de visionarios como Galileo Ferraris, Mikhail Dolivo-Dobrovolsky y Nikola Tesla. Estos ingenieros sentaron las bases para los sistemas eléctricos trifásicos que conocemos hoy. Un hito significativo fue la invención de un generador y motor trifásico por Dolivo-Dobrovolsky en 1888, lo que puso de manifiesto el vasto potencial de la energía trifásica. Esta tecnología demostró ser un avance monumental, marcando una clara diferencia con los sistemas monofásicos preexistentes. El primer uso a gran escala de esta innovación ocurrió en 1893, logrando transmitir 400 caballos de fuerza a una distancia de 15 kilómetros, una hazaña que consolidó la superioridad y eficiencia de la distribución trifásica.

Sistemas Monofásicos vs. Sistemas Trifásicos

La distinción entre los sistemas de corriente alterna monofásicos y trifásicos es fundamental para entender la eficiencia en la distribución de energía. Un sistema monofásico típicamente utiliza dos cables para la transmisión de energía y su entrega de potencia oscila, lo que puede causar breves interrupciones. En contraste, un sistema trifásico emplea tres cables y, lo que es más importante, distribuye tres corrientes separadas por 120 grados de fase. Esta configuración permite una entrega de potencia continua y mucho más suave, lo que lo hace intrínsecamente más eficiente y, a menudo, más económico en términos de cableado para la misma cantidad de voltaje.

Las ventajas de los sistemas trifásicos en aplicaciones industriales son innegables. Son capaces de transportar hasta tres veces la potencia utilizando menos cables en comparación con los sistemas monofásicos. Esta capacidad de manejo de carga es crucial para la maquinaria pesada y los procesos industriales que requieren un suministro de energía constante e ininterrumpido. Además, el equilibrio de las fases y la cancelación de corriente en estos sistemas contribuyen a un flujo de energía más estable, lo cual es vital para la operación sin problemas de equipos sensibles y procesos críticos. La puesta a tierra adecuada en estos sistemas también asegura la seguridad y una distribución de energía consistente, elementos esenciales para cualquier operación industrial robusta.

Cómo Calcular la Corriente en Sistemas Trifásicos

Aprender a calcular la corriente trifásica es una habilidad indispensable para el diseño y mantenimiento de sistemas eléctricos. Para los profesionales de la industria, comprender la corriente total en circuitos trifásicos va más allá de la mera aplicación de fórmulas; implica entender las complejidades de los cálculos eléctricos y cómo las diferentes medidas de potencia interactúan.

Fórmulas Clave para el Cálculo

La potencia total, o potencia aparente (S), en un sistema trifásico, indica su capacidad general. Se calcula mediante la fórmula:

S = √3 × Vline × Iline

Donde Vline es el voltaje de línea e Iline es la corriente de línea. También puede expresarse como S = 3 × VPh × IPh si se trabaja con voltaje y corriente de fase. Esta potencia aparente es clave al calcular la corriente trifásica para diferentes usos, considerando tanto la potencia activa como la reactiva.

La potencia activa (P) es la potencia que realmente realiza un trabajo útil y se convierte en energía mecánica, térmica, etc. Se encuentra usando:

P = S × PF

Donde PF es el factor de potencia. El factor de potencia es crucial, ya que indica cuán eficientemente la corriente se convierte en trabajo útil. Un factor de potencia cercano a 1 significa una alta eficiencia.

La potencia reactiva (Q) es la potencia almacenada en campos eléctricos y magnéticos debido a cargas inductivas o capacitivas, y no realiza trabajo útil. Se calcula con:

Q = S × sin φ

Donde φ es el ángulo de fase entre el voltaje y la corriente.

Estos cálculos son importantes al considerar el tipo de conexión:

• Conexión en Estrella (Wye): En esta configuración, el voltaje de línea es √3 veces el voltaje de fase (Vline = √3 × VPh), mientras que la corriente de línea es igual a la corriente de fase (Iline = IPh).
• Conexión en Triángulo (Delta): En una conexión delta, el voltaje de línea es igual al voltaje de fase (Vline = VPh), pero la corriente de línea es √3 veces la corriente de fase (Iline = √3 × IPh).

En ambos casos, la fórmula general S = √3 × Vline × Iline se mantiene para la potencia total.

Ejemplos Prácticos de Cálculo de Potencia Trifásica

Para ilustrar estos conceptos, consideremos algunos ejemplos:

Estos ejemplos demuestran la consistencia de los cálculos de potencia a través de diferentes configuraciones, asumiendo un factor de potencia y ángulo de fase específicos.

Comparación de Carga Monofásica vs. Trifásica

Los ejemplos de la vida real nos ofrecen un contexto adicional para comprender el impacto de la corriente trifásica:

• Un sistema monofásico con una carga de 23 kW a 230 V y un factor de potencia de 0.86 requiere una corriente de 116 A.
• Por otro lado, un sistema trifásico balanceado con una carga de 36 kW a 400 V necesita solo 60 A para el mismo factor de potencia.

Esta comparación resalta la eficiencia inherente de los sistemas trifásicos, que pueden entregar más potencia con una menor corriente por línea, lo que se traduce en un menor calibre de cableado y menos pérdidas.

Sistemas Trifásicos Desequilibrados

Los sistemas trifásicos desequilibrados presentan corrientes diferentes en cada fase. Por ejemplo, si las fases tienen corrientes de 80 A, 70 A y 82 A a 400 V, su potencia total es de 53.36 kVA. Este escenario es crucial para la selección adecuada de generadores. Se sugiere utilizar 1.25 veces la carga total para determinar la potencia nominal del generador. Es vital que la potencia principal del generador coincida con la capacidad total para manejar cargas variables, asegurando un factor de carga promedio del 80% durante un día. La potencia de reserva (standby power) debe ser el 110% de la capacidad, siguiendo las reglas de uso y tiempo. Para la planificación futura de equipos, es recomendable mantenerse por encima del 40% de la potencia nominal principal. La precisión en los cálculos de corriente trifásica garantiza que los proyectos tengan la configuración de energía adecuada, formando el núcleo de un sistema de energía efectivo.

Fundamentos Teóricos de los Cálculos de Corriente Trifásica

Explorar la teoría detrás del cálculo de la corriente trifásica es fundamental para comprender los complejos parámetros eléctricos. Este conocimiento es esencial para que los ingenieros eléctricos obtengan resultados más precisos y eficientes en sus diseños y análisis.

Parámetros Eléctricos Clave Explicados

En su esencia, la ingeniería eléctrica se basa en parámetros clave que definen el comportamiento de un sistema eléctrico. Para simplificar el análisis de circuitos, especialmente aquellos con capacitores e inductores, se utilizan números complejos. Aquí se introducen los conceptos de Reactancia Inductiva (XL) y Reactancia Capacitiva (XC):

• XL = 2πfL (donde f es la frecuencia y L la inductancia)
• XC = 1/(2πfC) (donde f es la frecuencia y C la capacitancia)

La combinación de estas reactancias impacta la impedancia total (Z), calculada por:

Z = √(R² + X²)

Donde R es la resistencia y X es la reactancia total (XL - XC). Esto altera la forma en que se abordan los cálculos de potencia y corriente.

El Factor de Potencia: Su Rol en los Cálculos de Potencia

El factor de potencia (PF) es un elemento crucial para transformar la potencia aparente en un uso real de potencia. Representa el coseno del ángulo de fase entre el voltaje y la corriente. Un factor de potencia bajo indica que una porción significativa de la corriente no está realizando trabajo útil, lo que puede llevar a ineficiencias y mayores costos. Corregir el factor de potencia mejora la eficiencia de los cálculos de potencia y, por ende, del sistema en general.

Para sistemas balanceados, la potencia suministrada se describe por una fórmula sencilla: es tres veces el producto del voltaje de línea, la corriente de línea y el factor de potencia. Esto demuestra el equilibrio en un cálculo de corriente trifásica, que es importante tanto en la teoría como en la práctica. Comprender el voltaje y la corriente en las configuraciones en estrella y delta aclara aún más cómo la potencia trifásica es esencialmente la potencia monofásica multiplicada por tres, ajustada por el factor de potencia. Estas teorías son la columna vertebral de los sistemas de energía modernos, enfatizando la necesidad de una ingeniería eléctrica precisa.

Guía Paso a Paso para Calcular la Corriente en Sistemas Trifásicos

El surgimiento de la energía eléctrica trifásica en la década de 1880 fue un hito fundamental en la ingeniería eléctrica. Esta guía paso a paso tiene como objetivo simplificar el proceso de cálculo de la corriente en sistemas trifásicos, buscando ayudar a los ingenieros eléctricos a comprender y aplicar correctamente los principios de la energía trifásica.

Conversión de Potencia Trifásica a Equivalentes Monofásicos

Convertir la potencia trifásica a su equivalente monofásico es un paso clave para determinar las necesidades de potencia. Este proceso se remonta a los trabajos de inventores como Mikhail Dolivo-Dobrovolsky y Nikola Tesla, cuyas innovaciones demostraron la superioridad de los sistemas trifásicos. El paso de conversión facilita la determinación de la potencia y la corriente para cada fase. Por ejemplo, si se tiene un motor con un consumo de potencia conocido en kW, al dividir esa potencia por tres, se obtiene la potencia para cada fase individual. Esto también es útil para dimensionar transformadores, dependiendo del voltaje del sistema.

Evaluación de la Demanda de Potencia y el Voltaje del Sistema

El primer paso práctico es verificar la potencia necesaria y analizar el voltaje del sistema. La historia nos ha demostrado que un sistema trifásico de 9.5 kV funciona de manera más eficiente que uno monofásico. Conocer el voltaje de fase (VLN) se deriva de dividir el voltaje de línea (VLL) por la raíz cuadrada de 3 (VLN = VLL / √3).

A continuación, se calcula la potencia aparente en kVA. Esto se logra multiplicando el voltaje del sistema por la corriente. Por ejemplo, en un circuito de 30 amperios con 208 voltios, un sistema trifásico es inherentemente más eficiente que uno monofásico, proporcionando más potencia utilizable. Esta comprensión es crucial para los ingenieros eléctricos, especialmente en contextos donde la eficiencia y la fiabilidad energética son prioritarias. La precisión en la ingeniería eléctrica es clave. Es necesario conocer la demanda de potencia, convertir la potencia trifásica a monofásica y verificar el voltaje del sistema. Al hacer esto, los ingenieros pueden calcular correctamente la corriente en sistemas trifásicos, lo que ayuda a mejorar la distribución de energía para grandes plantas y empresas.

Aplicación en el Mundo Real: Análisis de Cargas Desequilibradas en Sistemas Trifásicos

Los profesionales a menudo se enfrentan a sistemas trifásicos desequilibrados en entornos reales, tanto en hogares como en empresas. Esto ocurre cuando las cargas monofásicas se conectan a una red trifásica, lo que provoca una entrega de energía desigual entre las diferentes fases. Los analistas deben examinar a fondo los sistemas eléctricos para mantener un funcionamiento fluido. La incorporación de Recursos Energéticos Distribuidos (DERs) solo complica aún más la situación, ya que introducen flujos de energía bidireccionales en sistemas que fueron diseñados originalmente para flujos unidireccionales.

Cálculo de Corriente con Cargas Desequilibradas

Abordar esta complejidad requiere métodos precisos para calcular la corriente en cargas desequilibradas. Es fundamental determinar la potencia en cada fase para que coincida con la carga total del sistema. Esto permite calcular las corrientes de fase individuales y verificar el rendimiento general del sistema. Sin embargo, si existe un gran desequilibrio de carga neta (NLU), la estabilidad del voltaje puede verse comprometida. Por ello, considerar soluciones como la co-simulación de transmisión y distribución (T&D) es importante para mantener la red eléctrica estable y eficiente.

Abordaje de Variaciones de Voltaje en Escenarios Prácticos

Las variaciones de voltaje en sistemas desequilibrados representan un gran desafío, especialmente con el auge de las redes inteligentes. A medida que se trabaja en la implementación de redes inteligentes con energía renovable, resolver estos problemas de voltaje se vuelve aún más importante. Una estrategia efectiva es integrar los datos del sistema de distribución en simulaciones avanzadas. Esto reduce el riesgo de inestabilidad de voltaje. Se utilizan modelos de vanguardia y métodos de co-simulación, como los que emplean los sistemas de bus IEEE. Esto asegura un análisis detallado de los sistemas de energía. Estas soluciones adaptadas son esenciales para satisfacer las crecientes demandas de electricidad en diversos campos.

Preguntas Frecuentes (FAQ)

¿Cuál es la fórmula básica para calcular la corriente trifásica?

Para calcular la corriente trifásica (I) en un sistema balanceado, se usa la fórmula I = P / (√3 × VLL × pf). Aquí, P significa potencia en vatios, VLL para el voltaje de línea a línea, y pf para el factor de potencia.

¿Puede explicar la diferencia entre sistemas eléctricos monofásicos y trifásicos?

Los sistemas monofásicos tienen dos conductores y una entrega de potencia que oscila. Esto causa breves interrupciones de energía. Los sistemas trifásicos, sin embargo, tienen tres corrientes separadas por 120 grados. Proporcionan energía continua, lo que los hace eficientes para maquinaria pesada y centros de datos.

¿Por qué se prefiere la energía trifásica en aplicaciones industriales?

La energía trifásica se elige en entornos industriales por su flujo de energía constante. Esto es ideal para máquinas pesadas. Distribuye la energía de manera uniforme y permite el uso de cableado más pequeño y económico.

¿Cómo se determina la corriente total en un circuito trifásico?

Para encontrar la corriente total en un circuito trifásico balanceado, se necesita conocer el uso de energía, el voltaje entre líneas y el factor de potencia. Luego, se usa la fórmula mencionada anteriormente.

¿Cuáles son los parámetros eléctricos clave en los cálculos de corriente trifásica?

Los parámetros importantes incluyen el voltaje del sistema, el uso de energía, la potencia aparente y el factor de potencia. El factor de potencia muestra qué tan bien se utiliza la energía.

¿Cómo impacta el factor de potencia en los cálculos de energía trifásica?

El factor de potencia, entre 0 y 1, muestra qué tan bien la electricidad se convierte en trabajo útil. Es vital para cálculos correctos del uso real de la corriente.

¿Cuál es el proceso para convertir la energía trifásica a equivalentes monofásicos al calcular la corriente?

Para convertir, divide la potencia total (en kW o kVA) por tres para obtener la potencia de una fase. Esto simplifica los cálculos de corriente, de manera similar a la monofásica.

¿Cómo se aborda el cálculo de corriente para sistemas trifásicos desequilibrados con cargas desequilibradas?

Para sistemas desequilibrados, calcula la corriente de cada fase usando la potencia, el factor de potencia y el voltaje. Si está muy desequilibrado, podrías necesitar un análisis de red como las leyes de Kirchhoff.

¿Qué se debe hacer para abordar las variaciones de voltaje al analizar sistemas trifásicos?

Con las variaciones de voltaje, mide con precisión el voltaje de cada fase. Ajusta los cálculos basándote en estos niveles. Utiliza métodos especializados para grandes variaciones.
