Frecuencia de Resonancia: El Corazón de la Electrónica

La electrónica moderna, desde el más simple receptor de radio hasta los complejos sistemas de comunicación inalámbrica, depende de un fenómeno fundamental: la resonancia. Comprender la frecuencia de resonancia es clave para desentrañar cómo estos dispositivos seleccionan y procesan señales específicas, permitiéndonos sintonizar nuestra estación favorita o asegurar una conexión de datos robusta. En esencia, la resonancia ocurre cuando un sistema oscila con la máxima amplitud a una frecuencia particular, una frecuencia que se determina por las propiedades intrínsecas de sus componentes. Este artículo te guiará a través de los principios de la resonancia en circuitos eléctricos, desglosando la fórmula que la rige y explorando los factores que la controlan, para que puedas apreciar la elegancia y la ingeniería detrás de este concepto vital.

La Fórmula Maestra de la Frecuencia de Resonancia

En el corazón de la resonancia en circuitos eléctricos, particularmente en los que involucran inductores (L) y capacitores (C), se encuentra una fórmula elegante y poderosa. Esta fórmula nos permite calcular la frecuencia a la cual un circuito alcanzará su estado resonante, es decir, el punto donde las reactancias inductiva y capacitiva se cancelan mutuamente.

f = 1 / (2π√(LC))

Desglosemos cada componente de esta expresión para entender su significado y su papel:

• f: Representa la frecuencia de resonancia. Se mide en Hercios (Hz), la unidad que indica el número de ciclos por segundo. Una frecuencia de 1 Hz significa un ciclo por segundo.
• L: Es la inductancia de la bobina (inductor). Su unidad de medida es el Henrio (H). La inductancia es una propiedad de un componente eléctrico que se opone a los cambios en la corriente que fluye a través de él, almacenando energía en un campo magnético. Cuanto mayor sea la inductancia, más energía magnética puede almacenar y más lento será el cambio de corriente.
• C: Es la capacitancia del capacitor. Se mide en Faradios (F). La capacitancia es la capacidad de un componente para almacenar carga eléctrica en un campo eléctrico. Cuanto mayor sea la capacitancia, más carga puede almacenar el capacitor a un voltaje dado.
• π (Pi): Una constante matemática aproximadamente igual a 3.14159. Su presencia en la fórmula se debe a la naturaleza cíclica de las ondas y oscilaciones.

Como se puede observar en la fórmula, la frecuencia de resonancia es inversamente proporcional a la raíz cuadrada del producto de la inductancia y la capacitancia. Esto significa que si aumentamos el valor de L o C (o ambos), la frecuencia de resonancia disminuirá, y viceversa. Esta relación es fundamental para el diseño de circuitos sintonizables, donde se varían L o C para cambiar la frecuencia de resonancia y así sintonizar diferentes canales o señales.

Factores Determinantes de la Frecuencia de Resonancia en Circuitos RLC

Si bien la inductancia y la capacitancia son los principales actores en la determinación de la frecuencia de resonancia, la resistencia (R) de un circuito RLC introduce matices importantes que afectan la calidad y la selectividad de la resonancia. Un circuito RLC es aquel que contiene los tres componentes: resistencia, inductancia y capacitancia.

La Influencia Crucial de la Resistencia: Selectividad y Factor de Calidad (Q)

Los circuitos resonantes, especialmente los de tipo serie, se utilizan para responder selectivamente a señales de una frecuencia específica, mientras discriminan eficazmente contra señales de frecuencias diferentes. Esta capacidad de "elegir" una frecuencia se conoce como selectividad. Un circuito se considera que tiene una mayor selectividad cuando la selección de la frecuencia deseada ocurre dentro de una franja de frecuencias mucho más estrecha.

Aquí es donde entra en juego el "Factor de Calidad" o Factor de Calidad (Q). El Q es una medida directa de esa selectividad. Decimos que un circuito tiene una "calidad alta" si su frecuencia de resonancia se selecciona de manera más precisa y estrecha. Cuanto mayor sea el valor de Q, más "afilada" será la curva de resonancia, lo que significa que el circuito es más sensible a la frecuencia de resonancia y menos sensible a las frecuencias adyacentes.

La selectividad de un circuito depende directamente de la cantidad de resistencia presente en el circuito.

Cuanta menor resistencia tenga un circuito, mayor será su "Q" para unos determinados valores de L y C.

Esto se debe a que la resistencia disipa energía en forma de calor. En un circuito resonante, esta disipación de energía amortigua las oscilaciones. Una menor resistencia significa menos amortiguamiento, permitiendo que la energía oscile libremente por más tiempo y que el pico de resonancia sea más pronunciado.

Un ejemplo clásico de la aplicación de la resonancia en circuitos es la selección de estaciones de radio AM en los receptores. La sintonización debe tener una selectividad suficientemente alta para poder diferenciar entre estaciones de radio que emiten con frecuencias portadoras muy cercanas. Sin embargo, no debe ser tan alta como para discriminar las "bandas laterales" que se crean durante la modulación de amplitud (AM). Estas bandas laterales llevan la información de audio y son esenciales para la señal, por lo que una selectividad excesiva las eliminaría, resultando en una señal de audio distorsionada o incomprensible.

Definición del Factor de Calidad (Q)

El factor de calidad Q se define formalmente como:

Q = ω₀ / Δω

Donde:

• ω₀: Es la frecuencia angular de resonancia (ω₀ = 2πf₀).
• Δω: Es el ancho de banda de la curva de potencia resonante a la mitad de su valor máximo (también conocido como ancho de banda de -3dB). Un Δω pequeño indica una resonancia muy selectiva.

Dado que el ancho de banda Δω para un circuito serie resonante se puede expresar como R/L, el valor de Q también se puede expresar como:

Q = ω₀L / R

O, alternativamente, en términos de capacitancia:

Q = 1 / (ω₀CR)

Estas fórmulas muestran claramente la relación inversa entre Q y la resistencia (R): a mayor R, menor Q. En aplicaciones de electrónica, el parámetro Q se usa comúnmente, con valores que suelen oscilar en el rango de Q=10 a 100, dependiendo de la aplicación específica. Un Q muy alto puede ser deseable para filtros de banda estrecha, mientras que un Q más bajo puede ser preferible para aplicaciones que requieren un ancho de banda más amplio.

Circuitos Resonantes: Serie vs. Paralelo

Aunque la fórmula de la frecuencia de resonancia es la misma para ambos, el comportamiento de los circuitos RLC serie y paralelo en resonancia difiere significativamente, especialmente en lo que respecta a la impedancia y la corriente.

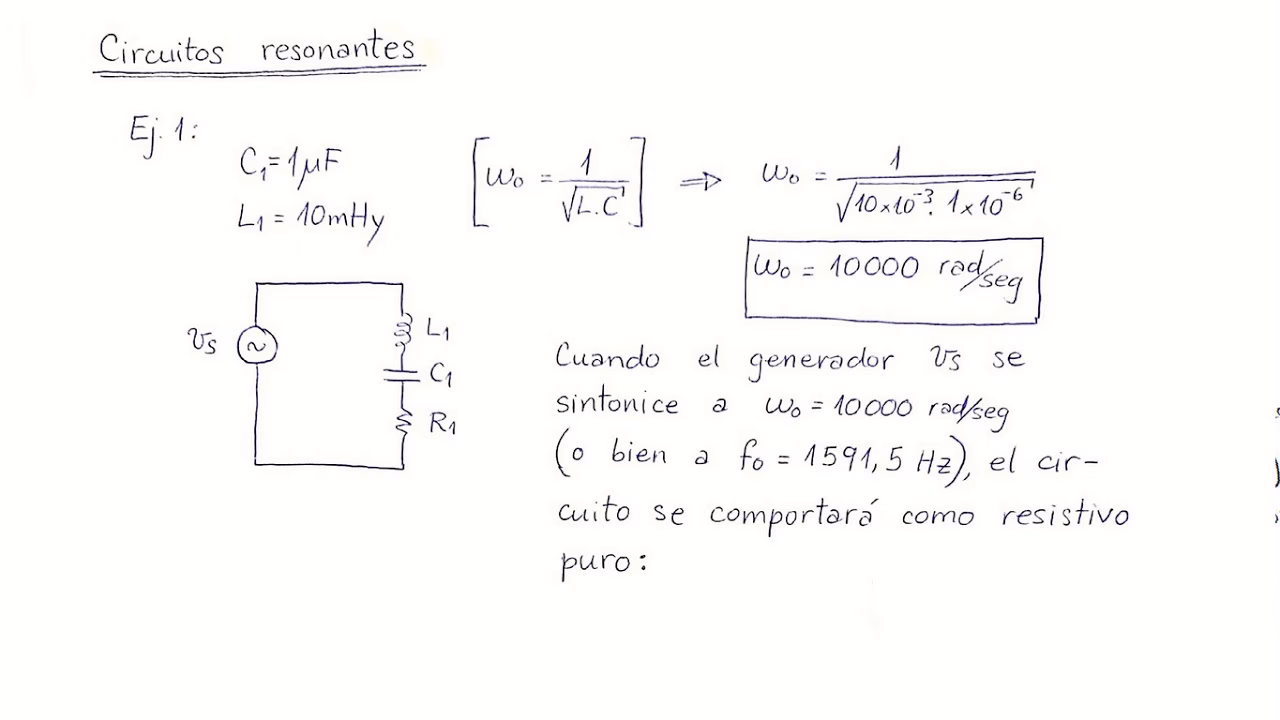

Circuito RLC Serie en Resonancia

En un circuito RLC serie, la impedancia total es la suma fasorial de la resistencia, la reactancia inductiva y la reactancia capacitiva. En la frecuencia de resonancia, la reactancia inductiva (XL = ωL) y la reactancia capacitiva (XC = 1/(ωC)) son iguales en magnitud pero opuestas en fase, cancelándose mutuamente.

Esto significa que en resonancia, la impedancia del circuito serie es mínima y es igual a la resistencia pura (Z = R). Como resultado, la corriente que fluye a través del circuito alcanza su valor máximo. Esta característica hace que los circuitos RLC serie sean ideales para aplicaciones donde se busca una respuesta de corriente máxima a una frecuencia específica, como en la sintonización de radios o como filtros de banda de paso.

Circuito RLC Paralelo en Resonancia

El circuito RLC paralelo se usa más comúnmente en electrónica, pero el álgebra necesario para determinar su comportamiento de impedancia y corriente en resonancia es considerablemente más complicado que el del circuito serie.

En un circuito RLC paralelo, en la frecuencia de resonancia, la reactancia inductiva y la reactancia capacitiva también se cancelan, pero el efecto es el opuesto al del circuito serie. Aquí, la impedancia total del circuito se vuelve máxima (teóricamente infinita en un circuito ideal sin resistencia). Como consecuencia, la corriente total que se extrae de la fuente es mínima. Esta característica hace que los circuitos RLC paralelo sean adecuados para aplicaciones como filtros de rechazo de banda (para bloquear una frecuencia específica) o como resonadores en osciladores.

La ilustración de la disipación de potencia en función de la frecuencia en un circuito paralelo muestra que, debido a que la potencia depende del cuadrado de la corriente, la curva de resonancia aparece más pronunciada y más estrecha que los picos de resonancia basados en la corriente en el ejemplo del circuito serie. Esto subraya la importancia de entender cómo la resistencia y la configuración del circuito (serie o paralelo) impactan la forma de la curva de resonancia y, por ende, la selectividad.

Aplicaciones Prácticas y la Importancia de la Resonancia

La resonancia no es solo un concepto teórico; es un principio fundamental que impulsa una vasta gama de tecnologías en nuestra vida diaria. Desde la comunicación hasta la medicina, su aplicación es ubicua.

• Sintonización de Radio y TV: Como ya se mencionó, los circuitos resonantes son el corazón de los sintonizadores de radio y televisión. Permiten que tu dispositivo seleccione una banda de frecuencia específica y rechace todas las demás, asegurando que recibas tu programa favorito sin interferencias.
• Filtros Electrónicos: La resonancia es la base para el diseño de filtros electrónicos. Los filtros pasa-banda, por ejemplo, permiten que solo un rango estrecho de frecuencias pase a través de ellos, mientras que los filtros rechaza-banda bloquean una frecuencia específica. Estos son cruciales en sistemas de audio, telecomunicaciones y procesamiento de señales.
• Osciladores: Los circuitos osciladores, que generan señales periódicas (ondas senoidales, cuadradas, etc.), a menudo utilizan circuitos resonantes para determinar la frecuencia de la señal generada. Son esenciales en relojes de computadoras, generadores de señales y transmisores de radio.
• Comunicación Inalámbrica: Las antenas, tanto para transmisión como para recepción, están diseñadas para resonar a las frecuencias de las señales que manejan. Una antena resonante es mucho más eficiente en la conversión de energía eléctrica en ondas electromagnéticas y viceversa.
• Tecnología Médica: La resonancia magnética (MRI) es un ejemplo sofisticado de la resonancia aplicada en medicina. Utiliza campos magnéticos y ondas de radio para hacer resonar los núcleos de hidrógeno en el cuerpo, generando imágenes detalladas de órganos y tejidos.
• Calentamiento por Inducción: En cocinas de inducción o procesos industriales, se utiliza la resonancia para generar campos magnéticos de alta frecuencia que inducen corrientes en materiales conductores, calentándolos de manera eficiente.

La capacidad de un circuito para resonar de forma nítida (alto Q) o con un ancho de banda más amplio (bajo Q) es una decisión de diseño crítica que depende de la aplicación. Un diseñador debe equilibrar la necesidad de selectividad con la de transmitir o recibir un rango de frecuencias necesario para la información (como las bandas laterales en AM).

Preguntas Frecuentes sobre la Frecuencia de Resonancia

¿Qué es la frecuencia de resonancia?

Es la frecuencia específica a la cual un circuito eléctrico (típicamente RLC) exhibe una máxima transferencia de energía, o un comportamiento particular de impedancia (mínima en serie, máxima en paralelo), debido a que las reactancias inductiva y capacitiva se cancelan mutuamente.

¿Cómo se calcula la frecuencia de resonancia?

Se calcula utilizando la fórmula f = 1 / (2π√(LC)), donde 'f' es la frecuencia en Hercios, 'L' es la inductancia en Henrios, y 'C' es la capacitancia en Faradios.

¿Qué componentes determinan la frecuencia de resonancia?

Principalmente la inductancia (L) y la capacitancia (C). La resistencia (R) no afecta directamente la frecuencia de resonancia, pero sí influye en la "calidad" o "selectividad" de la resonancia.

¿Qué es el Factor de Calidad (Q) y por qué es importante?

El Factor de Calidad (Q) es una medida de la selectividad de un circuito resonante. Un Q alto indica una resonancia muy nítida y un ancho de banda estrecho, lo que significa que el circuito es muy selectivo a una frecuencia específica. Es importante porque determina la capacidad de un circuito para discriminar entre frecuencias deseadas e indeseadas.

¿Cuál es el papel de la resistencia en un circuito resonante?

La resistencia disipa energía y amortigua la resonancia. Una menor resistencia resulta en un mayor Factor de Calidad (Q) y, por lo tanto, en una resonancia más selectiva y nítida. Afecta el ancho de banda de la curva de resonancia.

¿Cuál es la diferencia principal entre un circuito RLC serie y paralelo en resonancia?

En resonancia, un circuito RLC serie presenta una impedancia mínima y una corriente máxima, actuando como un filtro pasa-banda. Un circuito RLC paralelo presenta una impedancia máxima y una corriente mínima, actuando como un filtro rechaza-banda. La fórmula de la frecuencia de resonancia es la misma para ambos.

¿Dónde se utiliza la resonancia en la vida cotidiana?

Se utiliza en la sintonización de radios y televisores, en filtros electrónicos (audio, telecomunicaciones), en osciladores, en la comunicación inalámbrica (antenas), en equipos médicos como la resonancia magnética (MRI) y en sistemas de calentamiento por inducción.

Conclusión

La frecuencia de resonancia es mucho más que una simple fórmula; es el principio que dota de vida a innumerables dispositivos electrónicos que utilizamos a diario. Desde la sintonización precisa de una emisora de radio hasta el funcionamiento de complejos equipos médicos, la capacidad de los circuitos para resonar a frecuencias específicas es fundamental. Hemos explorado cómo la inductancia y la capacitancia establecen esta frecuencia, y cómo la resistencia, a través del Factor de Calidad (Q), moldea la selectividad del circuito, permitiendo una discriminación fina entre señales. Comprender estos conceptos no solo desmitifica el funcionamiento interno de la electrónica, sino que también abre la puerta a la innovación y el diseño de sistemas más eficientes y especializados. La resonancia es, sin duda, una de las piedras angulares de la ingeniería eléctrica y electrónica.
