R, L y C: La Tríada Esencial de la Electricidad

En el vasto y fascinante universo de la ingeniería eléctrica, existen tres magnitudes fundamentales que son el alma de cualquier circuito: la resistencia, la inductancia y la capacitancia. Comprender a fondo qué son, cómo se comportan y, crucialmente, cómo se interrelacionan, es indispensable para cualquier entusiasta o profesional que busque dominar el diseño y análisis de sistemas eléctricos. Estas propiedades no son meras abstracciones teóricas; son características inherentes de los componentes y materiales que definen el flujo de la corriente, el almacenamiento de energía y la respuesta de un circuito a diferentes señales.

La resistencia es el freno al paso de la corriente, la inductancia se opone a los cambios en esa corriente, y la capacitancia se resiste a las variaciones de voltaje. Aunque cada una posee una identidad y un comportamiento distintivo, su interacción conjunta en un circuito es lo que da lugar a fenómenos complejos y vitales, como la resonancia o la filtración de señales. A lo largo de este artículo, desgranaremos cada una de estas propiedades, explorando los factores que las afectan y, lo más importante, profundizaremos en la intrincada danza que ejecutan cuando se encuentran en un mismo circuito, revelando su profunda relación.

¿Qué es la Resistencia Eléctrica?

La resistencia eléctrica es una medida de la oposición que un material conductor ofrece al flujo de la corriente eléctrica. Imagínala como la 'fricción' que experimentan los electrones al moverse a través de un material. Cuanto mayor sea la resistencia, más difícil será para la corriente fluir. Esta oposición se traduce en una disipación de energía en forma de calor, un principio fundamental utilizado en dispositivos como calentadores o bombillas incandescentes. La resistencia se mide en Ohmios, representados por el símbolo Ω.

La fórmula básica para calcular la resistencia (R) de un conductor homogéneo está dada por:

R = ρ * (l / a)

Donde:

• ρ (rho) es la resistividad del material, una propiedad intrínseca del mismo.
• l es la longitud del conductor.
• a es el área de la sección transversal del conductor.

Factores que Afectan la Resistencia

La resistencia de un conductor no es un valor estático; depende de varias características físicas y ambientales del material:

• Longitud (l): La resistencia es directamente proporcional a la longitud del conductor. Un cable más largo ofrece más oposición al flujo de electrones, por lo que su resistencia será mayor.
• Área de la Sección Transversal (a): La resistencia es inversamente proporcional al área de la sección transversal. Un cable más grueso (mayor área) proporciona un camino más amplio para los electrones, reduciendo la resistencia. Piensa en una autopista: más carriles significan menos resistencia al tráfico.
• Naturaleza del Material (Resistividad ρ): Cada material tiene una resistividad inherente. Los buenos conductores como el cobre o la plata tienen baja resistividad, mientras que los aislantes como el caucho o el vidrio tienen resistividades muy altas. Esta es la propiedad más influyente.
• Temperatura: Para la mayoría de los conductores metálicos, la resistencia aumenta con la temperatura. Esto se debe a que el aumento de la temperatura incrementa la vibración de los átomos, dificultando el paso de los electrones. En semiconductores e aislantes, el comportamiento puede ser inverso, disminuyendo la resistencia con el aumento de la temperatura.
• Frecuencia de la Corriente Alterna (CA): En circuitos de CA, especialmente a altas frecuencias, la resistencia aparente de un conductor puede aumentar debido a efectos como el efecto piel (skin effect) y el efecto de proximidad. Estos fenómenos hacen que la corriente tienda a fluir más por la superficie del conductor que por su centro.
• Impurezas: La presencia de impurezas en el material conductor puede alterar significativamente su resistencia. En metales, las impurezas suelen aumentar la resistencia al actuar como obstáculos adicionales para los electrones. En semiconductores, las impurezas (dopaje) se añaden intencionalmente para controlar y reducir su resistencia.

Al diseñar circuitos eléctricos, es crucial considerar todos estos factores para asegurar un rendimiento fiable y eficiente.

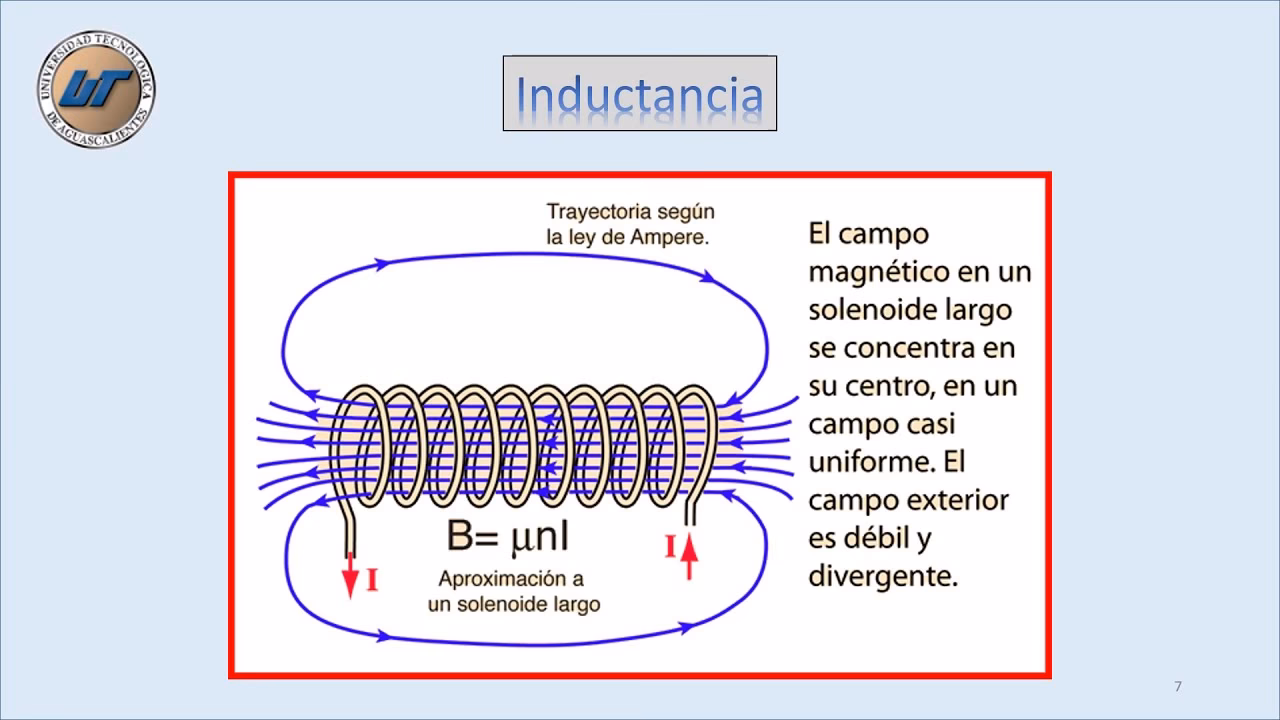

¿Qué es la Inductancia Eléctrica?

La inductancia es una propiedad de un conductor o circuito que se opone a cualquier cambio en la corriente eléctrica que fluye a través de él. Este fenómeno se basa en la ley de Faraday de la inducción electromagnética. Cuando una corriente eléctrica fluye por un conductor, crea un campo magnético a su alrededor. Si la corriente cambia, el campo magnético también cambia, y este cambio en el campo magnético induce una fuerza electromotriz (FEM) o voltaje en el propio conductor (autoinducción) o en un conductor cercano (inductancia mutua), que se opone al cambio inicial de la corriente. El componente principal que exhibe inductancia es el inductor o bobina.

La inductancia (L) se mide en Henrios (H).

Para una bobina conductora, la inductancia se puede calcular con la siguiente fórmula general:

L = (N^2 * μ * a) / l

Donde:

• N es el número de vueltas de la bobina.
• μ (mu) es la permeabilidad magnética del material del núcleo.
• a es el área de la sección transversal de la bobina.
• l es la longitud de la bobina.

Factores que Afectan la Inductancia

La inductancia de una bobina o conductor está influenciada por varios factores:

• Número de Vueltas (N): La inductancia es directamente proporcional al cuadrado del número de vueltas de la bobina. Más vueltas significan un campo magnético más fuerte y, por ende, mayor inductancia.
• Longitud (l): La inductancia es inversamente proporcional a la longitud de la bobina. Una bobina más compacta (menor longitud) para un mismo número de vueltas concentrará el campo magnético, aumentando la inductancia.
• Área de la Sección Transversal (a): La inductancia es directamente proporcional al área de la sección transversal de la bobina. Un área más grande permite que más líneas de flujo magnético la atraviesen, lo que resulta en una mayor inductancia.
• Permeabilidad del Material del Núcleo (μ): Este es un factor crítico. La inductancia es directamente proporcional a la permeabilidad del material del núcleo. Materiales ferromagnéticos (como el hierro) con alta permeabilidad concentran las líneas de campo magnético mucho más que el aire o el vacío, incrementando drásticamente la inductancia.
• Forma de la Bobina: La geometría exacta de la bobina (solenoide, toroide, etc.) afecta la distribución del flujo magnético y, por lo tanto, su inductancia.
• Frecuencia de la Corriente Alterna (CA): Aunque la inductancia en sí es una propiedad física, la reactancia inductiva (la oposición al flujo de CA) es directamente proporcional a la frecuencia.
• Temperatura: Los cambios de temperatura pueden alterar las propiedades magnéticas del material del núcleo (su permeabilidad), lo que a su vez afecta la inductancia.

Los inductores son componentes clave en filtros, osciladores y transformadores, donde su capacidad para almacenar energía en un campo magnético y oponerse a los cambios de corriente es fundamental.

¿Qué es la Capacitancia Eléctrica?

La capacitancia es la propiedad de un componente eléctrico, el capacitor, de almacenar energía en un campo eléctrico. Se define como la medida de la oposición que ofrece a cualquier cambio en el voltaje a través de él. Un capacitor típico consta de dos placas conductoras paralelas, generalmente de metal, separadas por un material aislante llamado dieléctrico. Cuando se aplica un voltaje a través de las placas, se acumulan cargas eléctricas opuestas en cada placa, creando un campo eléctrico entre ellas y almacenando energía.

La capacitancia (C) se mide en Faradios (F).

La capacitancia de un capacitor de placas paralelas se calcula con la siguiente fórmula:

C = ε * (A / d)

Donde:

• ε (épsilon) es la permitividad del material dieléctrico entre las placas.
• A es el área de la sección transversal de cada placa.
• d es la distancia entre las placas.

Factores que Afectan la Capacitancia

La capacitancia de un capacitor depende principalmente de su geometría y del material dieléctrico:

• Naturaleza del Dieléctrico (Permitividad ε): La capacitancia es directamente proporcional a la permitividad del material dieléctrico. Un material con alta permitividad (como la cerámica o el tantalio) puede almacenar más carga para un mismo voltaje, resultando en una mayor capacitancia. Este es el factor más significativo.
• Área de la Sección Transversal de las Placas (A): La capacitancia es directamente proporcional al área de las placas. Placas más grandes pueden almacenar más carga, aumentando la capacitancia.
• Distancia entre las Placas (d): La capacitancia es inversamente proporcional a la distancia entre las placas. Cuanto más cerca estén las placas, más fuerte será el campo eléctrico para un mismo voltaje, permitiendo almacenar más carga y, por lo tanto, mayor capacitancia.
• Rigidez Dieléctrica: Aunque no afecta directamente la capacitancia intrínseca, la rigidez dieléctrica (el voltaje máximo que el dieléctrico puede soportar antes de romperse) es crucial. Un dieléctrico con alta rigidez dieléctrica permite que el capacitor funcione a voltajes más altos sin daño, lo que indirectamente se relaciona con su capacidad efectiva de almacenamiento de energía.
• Temperatura: La temperatura puede afectar las propiedades del material dieléctrico, alterando su permitividad y, por ende, la capacitancia.
• Número de Placas: En capacitores con múltiples placas paralelas interconectadas, un mayor número de placas aumenta el área efectiva de las placas, incrementando la capacitancia.

Los capacitores son esenciales en una multitud de aplicaciones, desde el suavizado de rizado en fuentes de alimentación hasta el almacenamiento de energía en circuitos de flash de cámaras y la sintonización de radios.

La Relación Fundamental entre Resistencia, Inductancia y Capacitancia

Si bien la resistencia, la inductancia y la capacitancia son propiedades distintas, su verdadera importancia y complejidad emergen cuando interactúan dentro de un circuito. No son elementos aislados, sino componentes interconectados que determinan la respuesta dinámica de un sistema eléctrico, especialmente en presencia de corrientes alternas (CA).

Oposición al Flujo: Impedancia

En un circuito de corriente continua (CC), solo la resistencia se opone al flujo de corriente. Sin embargo, en un circuito de CA, tanto la inductancia como la capacitancia también presentan una oposición al flujo de corriente, conocida como reactancia. La reactancia inductiva (X_L) aumenta con la frecuencia (X_L = 2πfL), mientras que la reactancia capacitiva (X_C) disminuye con la frecuencia (X_C = 1 / (2πfC)).

La combinación vectorial de la resistencia y las reactancias en un circuito de CA se denomina impedancia (Z). La impedancia es la oposición total al flujo de corriente en un circuito de CA y se mide también en Ohmios. La fórmula general para la impedancia en un circuito serie RLC es:

Z = √(R^2 + (X_L - X_C)^2)

Esta relación es crucial porque la impedancia no solo define la magnitud de la corriente (como la ley de Ohm en CA: V = IZ), sino también el desfase entre el voltaje y la corriente.

Desfase de Corriente y Voltaje

• Resistencia (R): En un resistor puro, el voltaje y la corriente están en fase (no hay desfase).
• Inductancia (L): En un inductor puro, el voltaje adelanta a la corriente en 90 grados. El inductor "se opone" al cambio de corriente, haciendo que la corriente "se retrase" respecto al voltaje que la causa.
• Capacitancia (C): En un capacitor puro, la corriente adelanta al voltaje en 90 grados. El capacitor "se opone" al cambio de voltaje, haciendo que el voltaje "se retrase" respecto a la corriente que lo carga.

La combinación de estos desfases en un circuito RLC determina el desfase total del circuito, lo cual es vital para el diseño de sistemas de potencia y comunicación.

Fenómeno de Resonancia

Uno de los fenómenos más fascinantes que surgen de la interacción entre inductancia y capacitancia es la resonancia. En un circuito RLC, existe una frecuencia específica, llamada frecuencia de resonancia (f_r), donde la reactancia inductiva es igual a la reactancia capacitiva (X_L = X_C). En este punto, las reactancias se cancelan mutuamente, y la impedancia del circuito se vuelve puramente resistiva (Z = R). Esto puede llevar a picos de corriente (en serie) o voltaje (en paralelo) y se utiliza extensamente en aplicaciones como sintonizadores de radio y filtros.

La frecuencia de resonancia se calcula como:

f_r = 1 / (2π√(LC))

Almacenamiento y Disipación de Energía

• Resistencia: Disipa energía eléctrica en forma de calor. No almacena energía.
• Inductancia: Almacena energía en su campo magnético cuando la corriente fluye. Libera esta energía cuando la corriente disminuye.
• Capacitancia: Almacena energía en su campo eléctrico cuando se carga con voltaje. Libera esta energía cuando se descarga.

La capacidad de inductores y capacitores para almacenar y liberar energía los hace indispensables en circuitos temporizadores, filtros y fuentes de alimentación conmutadas. La constante de tiempo RC (resistencia-capacitancia) o RL (resistencia-inductancia) define la velocidad a la que un capacitor se carga/descarga o un inductor acumula/libera energía, respectivamente.

Circuitos de Filtro

La combinación de R, L y C es la base para el diseño de filtros electrónicos que permiten o bloquean ciertas frecuencias. Los filtros de paso bajo (RC o RL) dejan pasar frecuencias bajas y atenúan las altas. Los filtros de paso alto hacen lo contrario. Los filtros de paso de banda (RLC) permiten un rango específico de frecuencias, mientras que los filtros de rechazo de banda bloquean un rango. Esta es una aplicación práctica directa de cómo la reactancia de L y C varía con la frecuencia y cómo R amortigua o define el comportamiento.

Medición y Unidades de R, L y C

Comprender las unidades y cómo se miden estos parámetros es tan crucial como conocer sus definiciones.

• Resistencia (R): Se mide en Ohmios (Ω). Se puede medir directamente con un multímetro en su función de ohmímetro. En un circuito, la resistencia también se puede determinar indirectamente aplicando la Ley de Ohm: R = V/I.
• Inductancia (L): Se mide en Henrios (H). Debido a que el Henrio es una unidad muy grande, en la práctica se utilizan submúltiplos como el milihenrio (mH = 10^-3 H), el microhenrio (µH = 10^-6 H) o incluso el nanohenrio (nH = 10^-9 H). Los inductores se miden con un medidor LCR (Inductancia, Capacitancia, Resistencia) o puentes de impedancia.
• Capacitancia (C): Se mide en Faradios (F). Al igual que el Henrio, el Faradio es una unidad muy grande, por lo que se emplean comúnmente submúltiplos: microfaradio (µF = 10^-6 F), nanofaradio (nF = 10^-9 F) y picofaradio (pF = 10^-12 F). Los capacitores también se miden con un medidor LCR o capacitímetro.

La elección de los prefijos se debe a que un Faradio o un Henrio representan capacidades de almacenamiento o inducción considerablemente grandes para la mayoría de las aplicaciones electrónicas cotidianas.

Tabla Comparativa: Resistencia, Inductancia y Capacitancia

Preguntas Frecuentes sobre R, L y C

1. ¿Cuáles son los 4 factores principales que afectan la resistencia?

Los cuatro factores principales que afectan la resistencia de un conductor son: la longitud del conductor, el área de su sección transversal, la naturaleza del material (su resistividad) y la temperatura.

2. ¿Cuál es el factor más determinante que afecta la resistencia?

La resistividad o la naturaleza del material es el factor más determinante que afecta la resistencia de un conductor. Es una propiedad intrínseca que define cuán bien un material conduce la electricidad.

3. ¿Cuál es el efecto de la resistencia en un circuito?

En un circuito eléctrico, la resistencia se opone al flujo de corriente eléctrica y convierte la energía eléctrica en energía térmica (calor). Esto puede ser útil (en calentadores) o una pérdida (en cables de transmisión).

4. ¿Cuál es la fórmula para calcular la resistencia?

La fórmula para calcular la resistencia de un conductor es: R = ρ * (l / a), donde ρ es la resistividad del material, l es la longitud del conductor y a es el área de su sección transversal.

5. ¿Cuáles son los dos factores principales que afectan la inductancia de un conductor?

Los dos factores principales que afectan la inductancia de un conductor (especialmente una bobina) son el número de vueltas de la bobina y la permeabilidad magnética del material del núcleo.

6. ¿Cuáles son los tres factores que determinan la cantidad de inductancia?

La inductancia de una bobina se determina por el número de vueltas en la bobina, la permeabilidad del material del núcleo y la longitud de la bobina.

7. ¿El voltaje afecta la capacitancia?

No, el voltaje no afecta la capacitancia intrínseca de un capacitor. La capacitancia es una propiedad física que está determinada únicamente por las dimensiones geométricas del capacitor (área de las placas, distancia entre ellas) y la permitividad del material dieléctrico. Un voltaje más alto simplemente significa que el capacitor almacenará más carga, pero su capacidad para hacerlo (su capacitancia) no cambia.

8. ¿Cómo afecta el dieléctrico a la capacitancia?

El dieléctrico es el material aislante colocado entre las placas de un capacitor. Este material tiene la capacidad de polarizarse cuando se somete a un campo eléctrico, lo que significa que sus moléculas se alinean, reduciendo la intensidad del campo eléctrico interno y permitiendo que las placas almacenen más carga para un mismo voltaje. Por lo tanto, un dieléctrico con una alta permitividad (su medida de polarización) aumentará significativamente la capacitancia del capacitor.

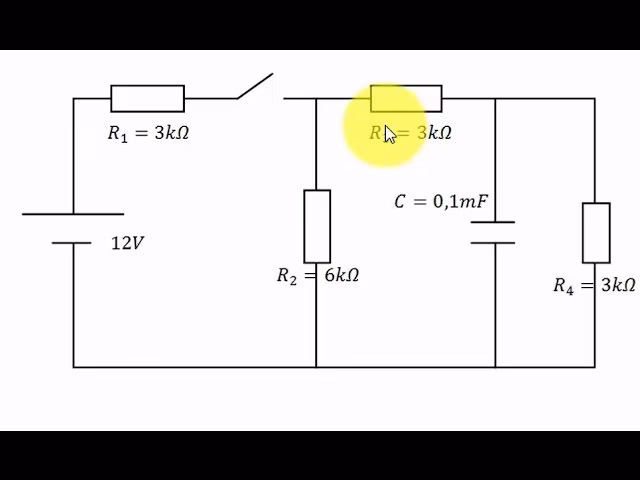

9. ¿Cómo se relaciona la resistencia con la capacitancia en un circuito RC?

En un circuito RC (resistencia-capacitancia), la resistencia y la capacitancia interactúan para determinar la constante de tiempo (τ = RC). Esta constante de tiempo define la velocidad a la que el capacitor se carga o descarga. Una resistencia mayor o una capacitancia mayor resultarán en una constante de tiempo más larga, lo que significa que el proceso de carga o descarga será más lento. Estos circuitos son fundamentales para temporizadores, filtros y modelado de señales.

10. ¿Cuál es el papel de la inductancia en un circuito de CA?

En un circuito de corriente alterna, la inductancia introduce una reactancia inductiva (X_L), que es una oposición al flujo de CA que aumenta con la frecuencia. Además, provoca que el voltaje en el inductor adelante a la corriente en 90 grados. Esta propiedad es crucial para el diseño de filtros, transformadores y circuitos resonantes, donde se explota su capacidad para almacenar energía magnética y su dependencia de la frecuencia.

Conclusión

La resistencia, la inductancia y la capacitancia son, sin duda, los pilares sobre los que se construye toda la teoría y la práctica de la ingeniería eléctrica. Cada una de estas propiedades, con sus características únicas de oposición al flujo de corriente, al cambio de corriente o al cambio de voltaje, es fundamental por sí misma. Sin embargo, es en su compleja y dinámica interacción dentro de un circuito donde revelan su verdadero poder y versatilidad.

Desde la disipación de energía en una resistencia, pasando por el almacenamiento energético en campos magnéticos de los inductores y en campos eléctricos de los capacitores, hasta la creación de fenómenos como la resonancia o el filtrado de señales, el entendimiento profundo de R, L y C es la clave para diseñar sistemas electrónicos eficientes, estables y funcionales. Conocer los factores que influyen en sus valores y cómo medir estas magnitudes es esencial para cualquier aplicación, desde el simple cable hasta los más intrincados circuitos de comunicación y potencia.
