Cálculo de la Ganancia de Antena: Guía Completa

En el vasto universo de las telecomunicaciones, la eficiencia en la transmisión y recepción de señales es un pilar fundamental. En este contexto, la ganancia de antena emerge como un concepto crucial, que no solo define la capacidad de una antena para dirigir la energía en una dirección específica, sino que también es un indicador clave de su rendimiento. Comprender cómo se calcula y qué factores la influyen es esencial para ingenieros, técnicos y entusiastas que buscan optimizar sus sistemas de comunicación inalámbrica. Este artículo desglosará las complejidades de la ganancia de antena, explorando desde sus fundamentos teóricos hasta sus aplicaciones prácticas y los métodos de cálculo específicos para diferentes tipos de antenas.

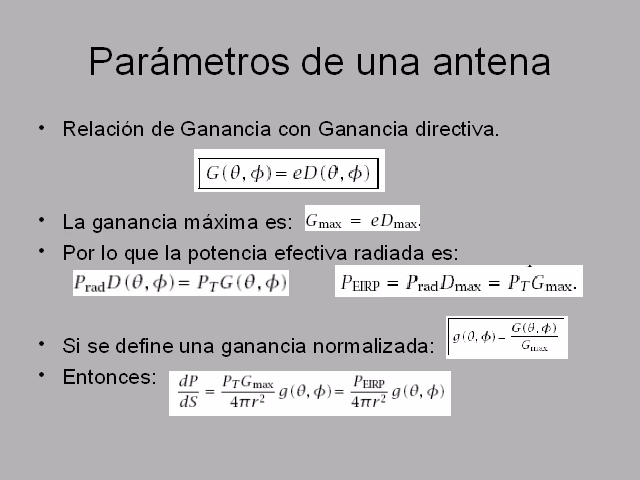

La ganancia de una antena (G) es una medida de su capacidad para concentrar la potencia de radiofrecuencia en una dirección particular, en comparación con una antena isotrópica (teórica) que irradia energía uniformemente en todas las direcciones. En esencia, una antena con alta ganancia es más eficiente en enviar o recibir señales en una dirección específica, lo que resulta en un mayor alcance o una mejor calidad de señal en esa dirección. La fórmula general para calcular la ganancia de antena proporcionada es G = 10 log (P²/P¹), donde P¹ y P² representan niveles de potencia relacionados con la eficiencia direccional de la antena.

Para comprender cómo se mide la ganancia de una antena, primero debemos entender su papel fundamental. Las antenas son los transductores que cierran la brecha entre el mundo electrónico y el etéreo. Convierten las señales electrónicas en ondas de radio para su transmisión y, a la inversa, transforman las ondas de radio entrantes de nuevo en señales electrónicas para su recepción. Son la interfaz indispensable que permite a los dispositivos comunicarse de forma inalámbrica, irradiando y recogiendo señales de radiofrecuencia (RF).

Tipos de Antenas y sus Implicaciones en la Ganancia

La diversidad en el diseño de antenas es vasta, y cada tipo posee propiedades únicas que influyen directamente en su ganancia y su comportamiento direccional. A continuación, exploramos algunos de los tipos más comunes:

Antenas Dipolo

La antena dipolo es un diseño fundamental y ampliamente utilizado en el mundo de las comunicaciones inalámbricas. Consiste en dos elementos conductores idénticos y simétricos, generalmente varillas o cables, dispuestos linealmente. Su simplicidad constructiva y su bajo costo la hacen ideal para una multitud de aplicaciones. Las antenas dipolo son conocidas por su patrón de radiación omnidireccional en el plano horizontal, lo que significa que transmiten y reciben señales de manera efectiva en todas las direcciones alrededor de su eje, aunque con una nula o mínima radiación en los extremos de los elementos. Se encuentran comúnmente en dispositivos inalámbricos sencillos, como enrutadores domésticos, radios FM y dispositivos móviles, donde no se requiere una alta direccionalidad pero sí una cobertura amplia.

Antenas Yagi-Uda

Comúnmente referidas como antenas Yagi, estas antenas son un ejemplo clásico de diseño direccional. Se componen de múltiples elementos paralelos de diferentes longitudes: un elemento impulsado (conectado a la línea de transmisión), un reflector (más largo que el impulsado) y uno o más directores (más cortos que el impulsado). La interacción entre estos elementos parásitos y el elemento impulsado mejora significativamente la direccionalidad de la antena, concentrando la energía de la señal en un haz estrecho. Esta alta directividad y ganancia las hacen invaluables para aplicaciones que requieren un largo alcance y una comunicación punto a punto, como redes Wi-Fi de largo alcance, comunicaciones por satélite y televisión terrestre.

Antenas Parabólicas

Las antenas parabólicas, con su distintiva forma de plato, son la encarnación de la alta ganancia y la direccionalidad extrema. Su diseño se basa en el principio de un reflector parabólico que concentra las ondas de radio entrantes en un punto focal central, donde se encuentra el elemento radiante (alimentador). Este diseño permite una transmisión y recepción de señales altamente eficiente en una dirección muy específica, minimizando la interferencia de otras direcciones. Debido a su excepcional directividad y capacidad para operar en frecuencias muy altas, las antenas parabólicas son indispensables en aplicaciones de largo alcance y alta frecuencia, incluyendo comunicaciones por satélite, sistemas de radar y enlaces de datos entre ubicaciones remotas.

Tabla Comparativa de Tipos de Antenas

Para una mejor comprensión de las características de cada tipo de antena, presentamos la siguiente tabla comparativa:

La Relación entre el Tamaño de la Antena y la Frecuencia

Un aspecto fundamental en el diseño y la selección de antenas es la interdependencia entre su tamaño físico y la frecuencia de las ondas de radio con las que operará. Las antenas están diseñadas para ser resonantes a una longitud de onda específica, lo que directamente se correlaciona con la frecuencia de la señal. La longitud de onda (λ) y la frecuencia (f) están inversamente relacionadas por la velocidad de la luz (c): λ = c/f.

Esto significa que las frecuencias más bajas tienen longitudes de onda más largas, y, por lo tanto, requieren antenas físicamente más grandes para ser eficientemente resonantes. Por ejemplo, una antena para una señal de radio AM (frecuencia baja) será mucho más grande que una antena para Wi-Fi (frecuencia alta). Por el contrario, las frecuencias más altas tienen longitudes de onda más cortas, lo que permite el uso de antenas más pequeñas y compactas. Esta relación es crucial para el rendimiento de la antena, ya que una antena que no está correctamente dimensionada para su frecuencia de operación perderá eficiencia y su ganancia se verá comprometida.

Cálculo Específico de la Ganancia para Antenas Yagi

Aunque la fórmula general de ganancia proporciona un marco, el cálculo de la ganancia para tipos específicos de antenas puede involucrar consideraciones adicionales. Para una antena Yagi, su ganancia está intrínsecamente ligada a su diseño físico y a la disposición de sus elementos. El cálculo de la ganancia en una antena Yagi se estima considerando la longitud total de la antena una vez que se han incorporado todos sus elementos, incluyendo el elemento radiante, el reflector y los directores.

Específicamente, para calcular la ganancia de una antena Yagi, se toma en consideración la distancia de separación entre el reflector y el elemento radiante, y la distancia de separación entre el conductor (elemento impulsado) y cada uno de los directores. La suma de estas distancias proporciona una estimación de la longitud efectiva de la antena, que es un factor determinante en su capacidad para concentrar la energía de la señal y, por ende, en su ganancia. Cuantos más directores se añadan y más optimizadas sean las distancias entre los elementos, mayor será la ganancia y la direccionalidad de la antena Yagi.

Ganancia de Apertura de la Antena y su Relación con la Eficiencia

Más allá de la ganancia direccional, otro concepto importante es la apertura efectiva de una antena (A_e). La apertura efectiva describe cuánta energía de una onda electromagnética incidente (una onda plana) es capturada por una antena. Es importante destacar que la apertura efectiva no es lo mismo que el área física real de la antena. Representa el área equivalente sobre la cual la antena es capaz de extraer energía de la onda de radio.

Existe una relación directa entre la ganancia de una antena (G) y su apertura efectiva (A_e), la cual se expresa mediante la siguiente fórmula fundamental:

G = 4πA_e / λ²

Donde:

• G es la ganancia de la antena (adimensional).
• π (pi) es la constante matemática aproximadamente 3.14159.
• A_e es la apertura efectiva de la antena en metros cuadrados (m²).
• λ (lambda) es la longitud de onda de la onda incidente en metros (m).

Esta fórmula revela dos relaciones cruciales:

• Para una longitud de onda (λ) fija, la ganancia de la antena (G) es directamente proporcional a su apertura efectiva (A_e). Esto significa que una antena que puede capturar más energía de una onda (mayor A_e) tendrá una mayor ganancia.
• Para una apertura efectiva (A_e) fija, la ganancia de la antena (G) es inversamente proporcional al cuadrado de la longitud de onda (λ). Esto implica que para una antena de un tamaño dado, la ganancia aumentará a medida que la longitud de onda disminuya (es decir, a medida que la frecuencia aumente). Por eso, las antenas más pequeñas pueden lograr altas ganancias a frecuencias muy altas.

La ganancia expresada en decibelios isotrópicos (dBi), G_dB, se calcula a partir de la ganancia adimensional (G) mediante la fórmula logarítmica:

G_dB = 10 log₁₀ G

Sustituyendo la expresión de G, obtenemos:

G_dB = 10 log₁₀ (4πA_e / λ²)

Esta relación es fundamental para ingenieros y diseñadores, ya que permite determinar la ganancia de una antena a partir de su capacidad de recolección de energía o, inversamente, calcular la apertura efectiva necesaria para lograr una determinada ganancia. La apertura efectiva puede derivarse de la ganancia en dB utilizando la fórmula inversa, aunque no se proporcionó explícitamente, se entiende que es un proceso matemático inverso.

Preguntas Frecuentes sobre la Ganancia de Antena

¿Qué es la ganancia de una antena?

La ganancia de una antena es una medida de su capacidad para dirigir la energía de radiofrecuencia en una dirección específica, en comparación con una antena isotrópica teórica que irradia energía uniformemente en todas las direcciones. Indica qué tan eficiente es una antena para concentrar la potencia en un haz.

¿Cómo se calcula la ganancia de una antena?

La fórmula general proporcionada para calcular la ganancia de antena es G = 10 log (P²/P¹), donde P¹ y P² son niveles de potencia asociados a la eficiencia direccional de la antena. En un contexto más amplio, la ganancia se calcula en base a la relación entre la potencia radiada en una dirección específica y la potencia que sería radiada por una antena isotrópica con la misma potencia de entrada.

¿Cómo se mide la ganancia de una antena?

La ganancia de una antena se mide en entornos controlados mediante equipos especializados. Implica la comparación del rendimiento de la antena bajo prueba con el de una antena de referencia (generalmente isotrópica o dipolo). Se evalúa su capacidad para convertir señales electrónicas en ondas de radio y viceversa, así como su patrón de radiación y la concentración de energía en ciertas direcciones.

¿Cuál es el papel de las antenas en la transmisión de señales?

Las antenas actúan como la interfaz crucial entre los dispositivos electrónicos y el medio de transmisión inalámbrico. Convierten las señales electrónicas en ondas de radio para su transmisión al aire y, a la inversa, transforman las ondas de radio recibidas de nuevo en señales electrónicas, permitiendo la comunicación inalámbrica.

¿Cómo se calcula la ganancia de una antena Yagi?

Para una antena Yagi, la ganancia se estima considerando la longitud total de la antena después de incorporar todos sus elementos: el reflector, el elemento radiante y los directores. Se suman las distancias de separación entre el reflector y el elemento radiante, y entre el conductor y los directores. Esta suma de distancias influye directamente en la capacidad de la antena para concentrar el haz y, por ende, en su ganancia.

¿Qué es la apertura efectiva de una antena y cómo se relaciona con la ganancia?

La apertura efectiva (A_e) de una antena describe cuánta energía de una onda electromagnética incidente es capturada por la antena. No es su área física, sino un área equivalente de captura de energía. La ganancia (G) de una antena está directamente relacionada con su apertura efectiva y la longitud de onda (λ) de la señal mediante la fórmula G = 4πA_e / λ². Esto significa que una mayor apertura efectiva o una menor longitud de onda (mayor frecuencia) resultan en una mayor ganancia.

La ganancia de antena es un concepto multifacético y de vital importancia en el diseño y la optimización de sistemas de comunicación inalámbrica. Desde la elección del tipo de antena adecuado hasta la comprensión de cómo su tamaño y diseño influyen en su rendimiento, cada detalle contribuye a la eficiencia general del sistema. Dominar los principios de la ganancia, su cálculo y su relación con otros parámetros como la apertura efectiva, permite a los profesionales maximizar el alcance, la fiabilidad y la calidad de las comunicaciones inalámbricas, abriendo puertas a innovaciones y soluciones cada vez más avanzadas en el mundo conectado de hoy.
