La Fuerza de Arrastre: Cálculo y Aplicaciones

En nuestro día a día, la física se manifiesta de formas sorprendentes, a menudo sin que nos demos cuenta. Una de estas fuerzas omnipresentes es la fuerza de arrastre, una resistencia que experimenta un objeto cuando se mueve a través de un fluido, ya sea un gas como el aire o un líquido como el agua. Es la sensación que experimentas al mover la mano rápidamente a través del agua o contra un viento fuerte. A medida que incrementas la velocidad, la resistencia se hace más pronunciada, y si cambias la orientación de tu mano para ofrecer menos superficie al fluido, la resistencia disminuye. Comprender esta fuerza es fundamental en campos tan diversos como la ingeniería automotriz, el diseño deportivo y la meteorología.

A diferencia de la fricción simple entre superficies sólidas, la fuerza de arrastre es una fuerza compleja cuya magnitud depende de múltiples factores, incluyendo la forma del objeto, su tamaño, su velocidad y las propiedades del fluido en el que se mueve. Esta dependencia hace que su cálculo sea un área de estudio fascinante y crucial para optimizar el rendimiento de vehículos, deportistas y sistemas naturales.

La Naturaleza de la Fuerza de Arrastre

La fuerza de arrastre es una fuerza de resistencia que siempre se opone al movimiento de un objeto a través de un fluido. Esto significa que, si un coche se mueve hacia adelante, la fuerza de arrastre lo empuja hacia atrás. Si un paracaidista cae, la fuerza de arrastre lo empuja hacia arriba. Su naturaleza inherentemente opuesta al movimiento la convierte en un factor limitante en muchas aplicaciones, pero también en una herramienta para el control y la estabilidad.

¿Qué es la Fuerza de Arrastre?

Para la mayoría de los objetos grandes, como bicicletas, coches o pelotas de béisbol que no se mueven demasiado lentamente, la magnitud de la fuerza de arrastre (F_D) es directamente proporcional al cuadrado de la velocidad del objeto. Esta relación matemática es un pilar fundamental para entender su comportamiento a velocidades elevadas. En su forma más simplificada, se puede expresar como F_D ∝ v².

Diferencia con la Fricción Simple

Aunque tanto la fuerza de arrastre como la fricción simple (como la que experimenta un bloque deslizándose sobre una superficie) son fuerzas que se oponen al movimiento, existen diferencias clave. La fricción simple suele depender de la fuerza normal y del coeficiente de fricción entre las superficies, siendo a menudo independiente de la velocidad. En contraste, la fuerza de arrastre siempre está ligada a la velocidad del objeto dentro del fluido, y su dependencia puede ser lineal o cuadrática, como veremos.

La Fórmula de la Fuerza de Arrastre para Altas Velocidades

Cuando se consideran otros factores cruciales, la relación de la fuerza de arrastre se vuelve más precisa y se expresa mediante la siguiente fórmula:

F_D = ½ * C * ρ * A * v²

Esta ecuación es la base para calcular la fuerza de arrastre en la mayoría de los escenarios prácticos, especialmente cuando los objetos se mueven a velocidades considerables a través de fluidos como el aire.

Componentes de la Fórmula

• C (Coeficiente de Arrastre): Este es un valor adimensional que depende de la forma del objeto y de su orientación respecto al flujo del fluido. Se determina empíricamente, generalmente mediante pruebas en túneles de viento. Un valor más bajo de C indica una forma más aerodinámica, lo que reduce la resistencia. A continuación, se muestra una tabla con algunos valores típicos de coeficiente de arrastre para diversos objetos:

• ρ (Densidad del Fluido): Representa la masa por unidad de volumen del fluido (aire, agua, etc.) a través del cual se mueve el objeto. Por ejemplo, el aire a nivel del mar tiene una densidad de aproximadamente 1.21 kg/m³. Los fluidos más densos generan una mayor fuerza de arrastre.
• A (Área Frontal): Es el área de la sección transversal del objeto que mira hacia el fluido o que se opone a la dirección del movimiento. Cuanto mayor sea esta área, mayor será la resistencia.
• v (Velocidad): Es la velocidad del objeto relativa al fluido. Como la fuerza de arrastre es proporcional al cuadrado de la velocidad, pequeños aumentos en la velocidad pueden resultar en grandes aumentos en la resistencia, lo que tiene implicaciones significativas para el consumo de energía.

Aplicaciones en la Vida Cotidiana y el Diseño

La comprensión de la fuerza de arrastre es crucial para ingenieros y diseñadores. Los fabricantes de automóviles, por ejemplo, buscan constantemente reducir el coeficiente de arrastre de sus vehículos mediante diseños más aerodinámicos. Esto no solo mejora la velocidad máxima, sino que también aumenta la eficiencia del combustible, ya que más del 50% de la potencia de un coche a velocidades de autopista se utiliza para superar la resistencia del aire. Durante la crisis del petróleo de los años 70, la velocidad máxima en las autopistas de Estados Unidos se estableció en aproximadamente 90 km/h (55 mi/h) precisamente para reducir el consumo de combustible, dado que a menor velocidad, la fuerza de arrastre es significativamente menor.

En el mundo del deporte, la reducción de la fuerza de arrastre es una obsesión. Atletas, como nadadores y ciclistas, utilizan trajes de cuerpo completo y adoptan posiciones aerodinámicas para minimizar su área frontal y coeficiente de arrastre. Los hoyuelos de las pelotas de golf están diseñados específicamente para alterar el flujo de aire y reducir la resistencia, permitiendo que la pelota viaje más lejos. Incluso la forma en que los bandadas de aves vuelan en formación de 'V' es un ejemplo natural de cómo la reducción del arrastre puede optimizar el movimiento y la energía.

Velocidad Terminal: El Equilibrio de Fuerzas

Uno de los conceptos más intrigantes relacionados con la fuerza de arrastre es la velocidad terminal. Este fenómeno ocurre cuando un objeto cae a través de un fluido y alcanza una velocidad constante, sin aceleración.

¿Cómo se Alcanza la Velocidad Terminal?

Consideremos un paracaidista cayendo por el aire. Dos fuerzas principales actúan sobre él: la fuerza de la gravedad (su peso), que lo jala hacia abajo y permanece constante, y la fuerza de arrastre, que lo empuja hacia arriba y aumenta con la velocidad. Al principio de la caída, la velocidad es baja, y la fuerza de arrastre es mínima. A medida que el paracaidista acelera debido a la gravedad, su velocidad aumenta, lo que a su vez incrementa la fuerza de arrastre. Llega un punto en el que la magnitud de la fuerza de arrastre se iguala a la magnitud de la fuerza gravitatoria. En este momento, la fuerza neta sobre el paracaidista se vuelve cero, y según la segunda ley de Newton, esto significa que no hay aceleración. La velocidad del paracaidista se estabiliza en un valor constante, conocido como velocidad terminal (v_t).

Un paracaidista más pesado deberá alcanzar una velocidad terminal mayor para que la fuerza de arrastre iguale su peso, ya que su peso es mayor. Esto explica por qué personas de diferentes masas pueden tener velocidades terminales diferentes.

Derivación y Cálculo de la Velocidad Terminal

En la velocidad terminal, la fuerza neta (F_net) es cero. Por lo tanto, el peso (mg) es igual a la fuerza de arrastre (F_D):

F_net = mg - F_D = 0

mg = F_D

Sustituyendo la fórmula de la fuerza de arrastre:

mg = ½ * ρ * C * A * v_t²

Despejando la velocidad terminal (v_t), obtenemos:

v_t = sqrt( (2 * m * g) / (ρ * C * A) )

Donde 'm' es la masa del objeto y 'g' es la aceleración debido a la gravedad (aproximadamente 9.80 m/s²).

Ejemplo de Paracaidista (Posición de Pike)

Asumamos una densidad del aire (ρ) de 1.21 kg/m³. Para un paracaidista de 75 kg que desciende de cabeza (posición de pike), con un área frontal aproximada (A) de 0.18 m² y un coeficiente de arrastre (C) de 0.70, la velocidad terminal se calcula como:

v_t = sqrt( (2 * 75 kg * 9.80 m/s²) / (1.21 kg/m³ * 0.70 * 0.18 m²) )

v_t ≈ 98 m/s ≈ 350 km/h

Esto significa que un paracaidista de 75 kg en posición de pike puede alcanzar una velocidad terminal máxima de aproximadamente 350 km/h, minimizando su área y, por lo tanto, su arrastre.

Ejemplo de Paracaidista (Posición de Águila Extendida)

Si el mismo paracaidista adopta una posición de águila extendida (mayor área frontal), su velocidad terminal se reducirá significativamente. Para un paracaidista de 85 kg en posición de águila extendida, podemos estimar un área frontal (A) de 0.70 m² y un coeficiente de arrastre (C) de 1.0. La velocidad terminal sería:

v_t = sqrt( (2 * 85 kg * 9.80 m/s²) / (1.21 kg/m³ * 1.0 * 0.70 m²) )

v_t ≈ 44 m/s

Este resultado es consistente con el valor de v_t mencionado anteriormente. La gran diferencia en la velocidad terminal demuestra el impacto crítico del área frontal y el coeficiente de arrastre.

El Impacto del Tamaño y la Forma: La Ardilla y el Humano

La velocidad terminal también explica por qué un pequeño animal, como una ardilla, puede caer desde una rama de 5 metros de altura sin sufrir daños, mientras que un humano se fracturaría un hueso. En una distancia tan corta, un humano no alcanzaría su velocidad terminal, golpeando el suelo a una velocidad elevada. Sin embargo, la ardilla, debido a su menor masa y su área frontal relativamente grande en proporción a su peso, alcanza rápidamente su velocidad terminal, que es mucho menor y le permite aterrizar sin incidentes.

Una cita interesante de J.B.S. Haldane, un biólogo británico, en su ensayo de 1928 'Sobre tener el tamaño adecuado', ilustra esto poéticamente: “Para el ratón y cualquier animal más pequeño, [la gravedad] no presenta prácticamente ningún peligro. Puedes dejar caer un ratón por un pozo de mil yardas; y, al llegar al fondo, recibe un ligero golpe y se va caminando, siempre que el suelo sea bastante blando. Una rata muere, un hombre se rompe y un caballo se desparrama. Porque la resistencia al movimiento por el aire es proporcional a la superficie del objeto en movimiento. Divide la longitud, el ancho y la altura de un animal por diez; su peso se reduce a una milésima, pero su superficie solo a una centésima. Así, la resistencia a la caída en el caso del animal pequeño es relativamente diez veces mayor que la fuerza motriz.”

Ley de Stokes: Arrastre a Bajas Velocidades y en Fluidos Densos

La dependencia cuadrática de la fuerza de arrastre con la velocidad no se aplica si el objeto es muy pequeño, se mueve muy lentamente o se encuentra en un medio mucho más denso que el aire. En estos casos, la fuerza de arrastre es directamente proporcional a la velocidad. Esta relación se describe mediante la Ley de Stokes.

Cuándo Aplicar la Ley de Stokes

La Ley de Stokes es particularmente relevante para:

• Partículas muy pequeñas, como microorganismos, polen o partículas de polvo.
• Movimientos a velocidades muy bajas (régimen de flujo laminar).
• Objetos que se mueven en fluidos con alta viscosidad (líquidos más densos o pegajosos).

La Fórmula de Stokes

La Ley de Stokes se expresa matemáticamente como:

F_s = 6 * π * η * r * v

Donde:

• r (Radio del Objeto): Es el radio de la partícula esférica. Esta ley se aplica principalmente a objetos esféricos.
• η (Viscosidad del Fluido): Representa la resistencia interna del fluido a fluir. Un fluido con alta viscosidad (como la miel) ofrece más resistencia que uno con baja viscosidad (como el agua). Sus unidades son kilogramos por metro por segundo (kg/(m·s)).
• v (Velocidad del Objeto): Es la velocidad del objeto relativa al fluido.

Ejemplos en el Microcosmos

La Ley de Stokes es fundamental para entender el movimiento de partículas microscópicas. Por ejemplo, las bacterias (de aproximadamente 1 μm de tamaño) tienen velocidades terminales de alrededor de 2 μm/s en el agua. Para moverse más rápido, muchas bacterias utilizan flagelos, pequeñas estructuras en forma de cola impulsadas por motores celulares. El sedimento en un lago, con una velocidad terminal de alrededor de 5 μm/s, puede tardar días en llegar al fondo después de ser depositado en la superficie, lo que demuestra la lentitud del movimiento bajo estas condiciones.

La Influencia de la Resistencia Aerodinámica en la Evolución y el Deporte

La fuerza de arrastre no solo es un concepto de física, sino que también ha moldeado la evolución de las especies y el diseño humano. En la naturaleza, podemos observar cómo la forma de los animales ha sido optimizada para reducir el arrastre en sus respectivos entornos. Los peces, delfines e incluso las enormes ballenas tienen formas hidrodinámicas que les permiten deslizarse eficientemente a través del agua, minimizando la resistencia. Las aves migratorias, que vuelan grandes distancias, a menudo poseen características específicas como cuellos largos y cuerpos aerodinámicos. Las bandadas de aves que vuelan en formación de 'V' son un excelente ejemplo de cómo la naturaleza ha encontrado una forma de reducir la resistencia colectiva, permitiendo que las aves que van detrás se beneficien del rebufo de las que van delante.

En los humanos, un ejemplo importante de aerodinámica natural es la forma del espermatozoide, que necesita ser energéticamente eficiente en su movimiento a través de fluidos corporales. En el deporte, esta optimización se ve en los trajes de cuerpo completo de nadadores y ciclistas, el afeitado del vello corporal por parte de atletas de élite, y el diseño de equipos deportivos, todo con el objetivo de ganar milisegundos que pueden significar la diferencia entre una medalla de oro y una de plata. Esta constante búsqueda de la eficiencia aerodinámica impulsa la innovación y, a su vez, requiere el desarrollo de directrices precisas para mantener la integridad de la competencia deportiva.

Otros Tipos de Resistencia al Movimiento: Deslizamiento y Rodadura

Además de la fuerza de arrastre en fluidos, existen otras formas de resistencia al movimiento que operan en diferentes contextos. Es importante distinguirlas para tener una comprensión completa de las fuerzas que actúan sobre los objetos en movimiento.

Fuerza de Deslizamiento (Fricción por Deslizamiento)

La fricción por deslizamiento es un tipo de fricción que ocurre cuando dos superficies sólidas están en contacto y se deslizan una sobre la otra. Esta fuerza se opone al movimiento relativo o a la tendencia de movimiento entre esas superficies. Se siente, por ejemplo, al arrastrar una caja por el suelo. La magnitud de la fuerza de fricción por deslizamiento suele ser proporcional a la fuerza normal que presiona las dos superficies juntas y al coeficiente de fricción cinética entre ellas. Este tipo de fricción puede causar desgaste en las superficies, un campo de estudio conocido como tribología, que también abarca la lubricación para reducir dicho desgaste.

Un ejemplo común de fricción por deslizamiento es el frenado de un vehículo cuando los neumáticos se bloquean sobre la calzada, generando calor considerable y sonido. Las señales de tráfico de 'peligro de deslizamiento' alertan a los conductores sobre superficies mojadas, donde la fricción entre los neumáticos y el asfalto es mucho menor que en seco, aumentando el riesgo de deslizamiento.

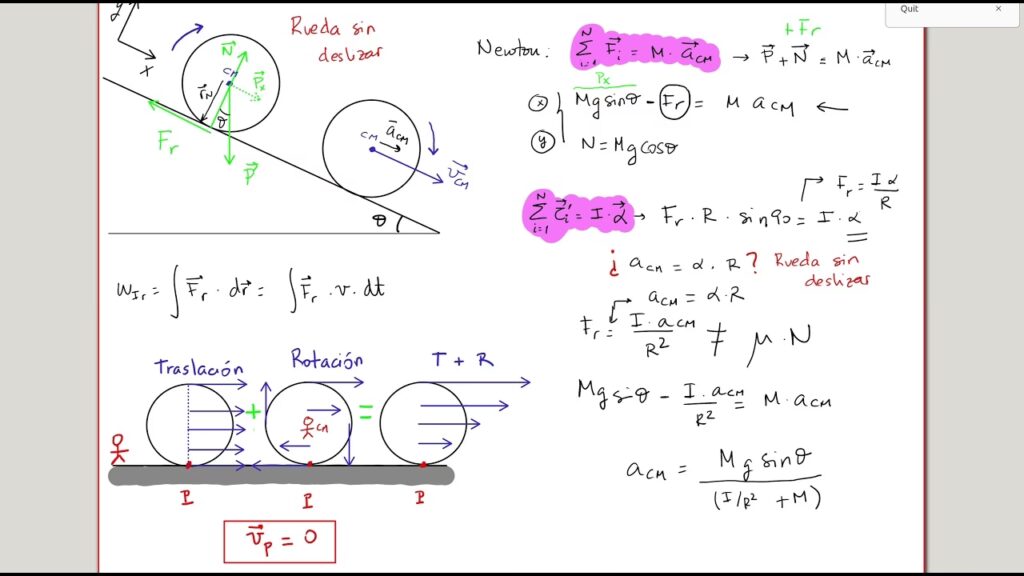

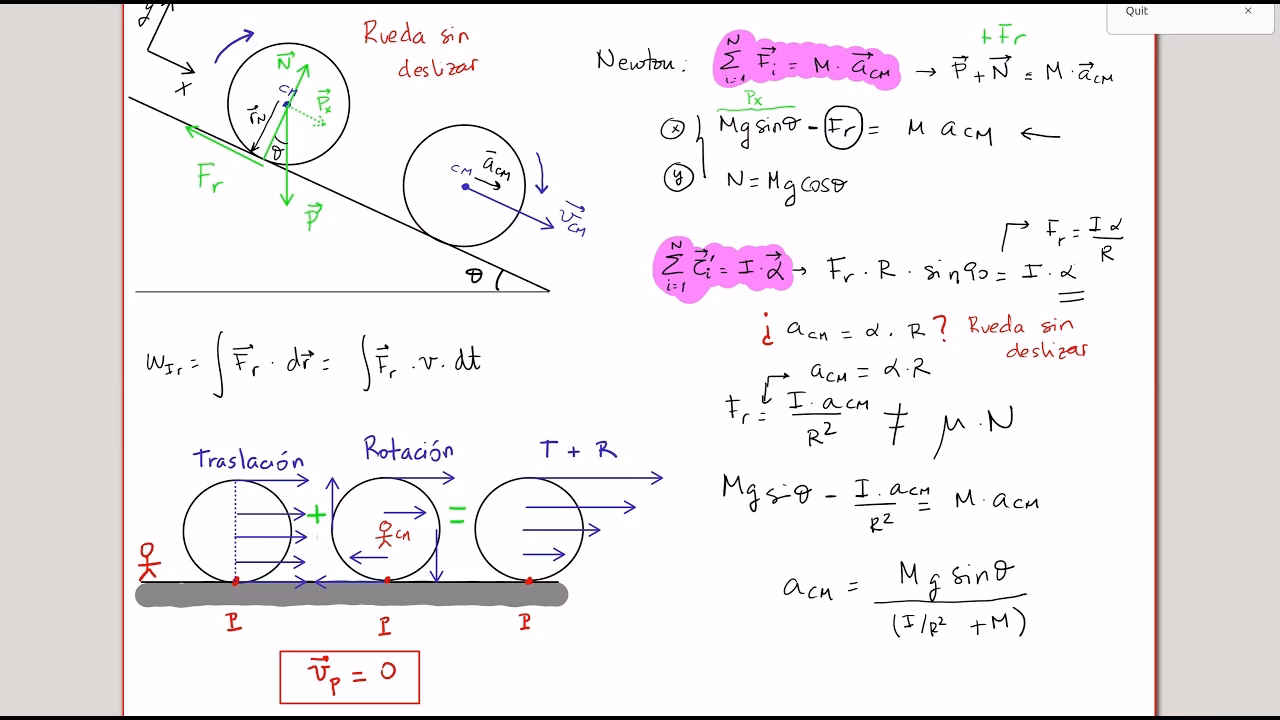

Condición de Rodadura Pura

La rodadura es un tipo de movimiento que combina la rotación de un objeto (comúnmente simétrico axialmente, como una rueda o un cilindro) y la traslación de ese objeto sobre una superficie, sin que haya deslizamiento entre ellos. Esto significa que el punto o los puntos del cuerpo que están instantáneamente en contacto con la superficie se encuentran momentáneamente en reposo con respecto a esa superficie. Es el movimiento ideal de una rueda que gira perfectamente sobre la carretera sin resbalar.

La condición de rodadura impone relaciones cinemáticas específicas entre el movimiento lineal y angular del objeto. Por ejemplo, para un cilindro que rueda sobre una superficie horizontal, si el cilindro gira un ángulo dθ, su centro se desplaza una distancia dx. La relación es:

• dx = dθ * R (donde R es el radio del cilindro)

Derivando con respecto al tiempo, obtenemos la relación entre la velocidad del centro (v) y la velocidad angular (ω):

• v = ω * R

Una segunda derivación relaciona la aceleración del centro (a) con la aceleración angular (α):

• a = α * R

Generalmente, la fuerza de fricción asociada con la rodadura (fricción de rodadura) es menor que la asociada con la fricción por deslizamiento, lo que hace que la rodadura sea un modo de movimiento más eficiente en muchas aplicaciones, como en vehículos o rodamientos.

Preguntas Frecuentes sobre la Fuerza de Arrastre

¿Qué factores influyen en la fuerza de arrastre?

La fuerza de arrastre está influenciada por la velocidad del objeto (generalmente al cuadrado), el área frontal del objeto, la densidad del fluido y el coeficiente de arrastre del objeto, que depende de su forma y suavidad.

¿Cómo intentan los atletas y diseñadores reducir la fuerza de arrastre?

Buscan formas más aerodinámicas, reducen el área frontal, utilizan materiales con coeficientes de arrastre bajos (como tejidos especiales para trajes deportivos) y adoptan posiciones corporales que minimicen la resistencia al aire o al agua.

¿Qué es la velocidad terminal y por qué es importante?

La velocidad terminal es la velocidad constante que un objeto alcanza cuando la fuerza de arrastre que se opone a su movimiento se iguala a la fuerza de la gravedad. Es importante porque limita la velocidad máxima de caída de objetos en un fluido y es crucial en el diseño de paracaídas y en el estudio de la caída de partículas.

¿Cuál es la diferencia entre la fuerza de arrastre y la fricción por deslizamiento?

La fuerza de arrastre es la resistencia que un objeto experimenta al moverse a través de un fluido (gas o líquido) y depende de la velocidad. La fricción por deslizamiento es la resistencia entre dos superficies sólidas en contacto que se deslizan una sobre la otra, y generalmente no depende de la velocidad.

¿Cuándo se usa la Ley de Stokes en lugar de la fórmula cuadrática?

La Ley de Stokes se utiliza para objetos muy pequeños, que se mueven a bajas velocidades, o en fluidos muy densos y viscosos, donde la fuerza de arrastre es directamente proporcional a la velocidad. La fórmula cuadrática (F_D = ½ * C * ρ * A * v²) se aplica a objetos más grandes que se mueven a velocidades más altas.

Conclusión

La fuerza de arrastre es una fuerza fundamental en la física que afecta innumerables aspectos de nuestro mundo, desde la aerodinámica de un avión hasta el movimiento de una bacteria. Su cálculo preciso, ya sea mediante la fórmula cuadrática para altas velocidades o la Ley de Stokes para regímenes de baja velocidad y alta viscosidad, es esencial para la ingeniería, el diseño y la comprensión de fenómenos naturales. Al dominar el concepto de arrastre, no solo desentrañamos los misterios del movimiento a través de los fluidos, sino que también abrimos puertas a innovaciones que nos permiten movernos más rápido, de manera más eficiente y segura, ya sea en un coche, en una piscina o incluso al caer desde el cielo.
