Midendo Frecuencia y Radiofrecuencia con un Osciloscopio

El osciloscopio es, sin duda, una de las herramientas más fundamentales en el arsenal de cualquier ingeniero electrónico, técnico o aficionado. Su capacidad para visualizar formas de onda en el dominio del tiempo lo convierte en un instrumento indispensable para el análisis y la depuración de circuitos. Si bien es conocido por mostrar voltajes y formas de onda, una de sus aplicaciones más cruciales es la medición de la frecuencia de una señal. Pero, ¿qué sucede cuando la señal en cuestión es de alta frecuencia, como las que encontramos en el ámbito de la radiofrecuencia (RF)? Este artículo explorará cómo sacar la frecuencia de una señal con un osciloscopio y, más específicamente, cómo abordar la medición de RF, revelando las técnicas y consideraciones necesarias para obtener resultados precisos.

Comprendiendo la Frecuencia en un Osciloscopio: Lo Básico

Antes de sumergirnos en las complejidades de la radiofrecuencia, es esencial comprender cómo un osciloscopio mide la frecuencia de cualquier señal periódica. La frecuencia (F) y el periodo (T) son conceptos inversos: la frecuencia es el número de ciclos por segundo, mientras que el periodo es el tiempo que tarda un ciclo completo en repetirse. La relación entre ambos es simple: F = 1/T.

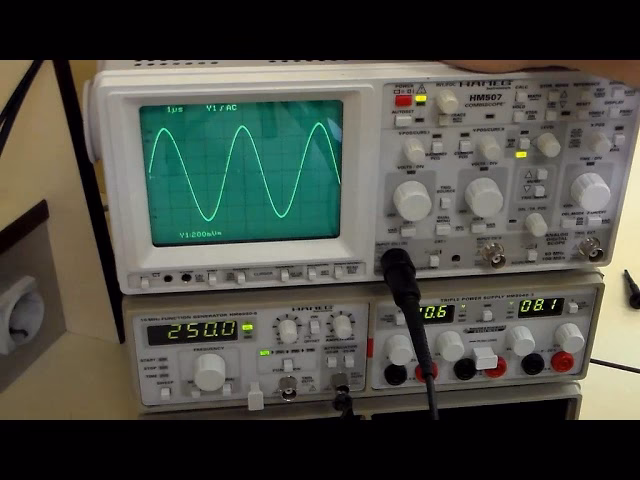

Medición Manual del Periodo

La forma más básica de determinar la frecuencia con un osciloscopio es midiendo su periodo. Para ello, se sigue un procedimiento sencillo:

1. Visualiza la Señal: Ajusta las escalas de voltaje (vertical) y tiempo (horizontal) para que al menos uno o dos ciclos completos de la señal sean claramente visibles en la pantalla.
2. Identifica un Ciclo Completo: Busca un punto de inicio distintivo en la forma de onda (por ejemplo, un cruce por cero ascendente) y localiza el mismo punto en el siguiente ciclo.
3. Usa los Cursores: La mayoría de los osciloscopios modernos tienen cursores de tiempo (verticales). Coloca un cursor en el inicio del ciclo y el otro en el final del mismo ciclo. El osciloscopio mostrará la diferencia de tiempo entre los cursores, que es el periodo (T) de la señal.
4. Calcula la Frecuencia: Una vez que tienes el valor de T (en segundos), calcula la frecuencia usando la fórmula F = 1/T. Por ejemplo, si el periodo es de 10 microsegundos (10 µs o 10 x 10^-6 s), la frecuencia será 1 / (10 x 10^-6 s) = 100.000 Hz o 100 kHz.

Medición Automática de Frecuencia

Los osciloscopios digitales modernos simplifican este proceso con funciones de medición automática. Una vez que la señal está en pantalla, puedes activar la función de medición de frecuencia (a menudo etiquetada como 'Freq', 'Frequency' o a través de un menú de 'Medidas'). El osciloscopio calculará y mostrará automáticamente la frecuencia de la señal, a menudo con mayor precisión que una medición manual, ya que utiliza múltiples ciclos y algoritmos internos para promediar y refinar el resultado.

El Desafío de la Radiofrecuencia (RF)

La radiofrecuencia (RF) se refiere a las frecuencias en el rango de 3 kHz a 300 GHz, que corresponden a las frecuencias de las ondas de radio electromagnéticas. Medir estas señales presenta desafíos significativos en comparación con las señales de baja frecuencia o las de audio. Las señales de RF son cruciales en telecomunicaciones, radares, sistemas inalámbricos y muchas otras aplicaciones de alta tecnología.

Limitaciones Fundamentales de los Osciloscopios

Aunque un osciloscopio es versátil, tiene limitaciones inherentes cuando se trata de medir RF:

• Ancho de Banda (Bandwidth): Esta es la especificación más crítica. El ancho de banda de un osciloscopio define el rango de frecuencias que puede medir con precisión. Si intentas medir una señal cuya frecuencia excede el ancho de banda del osciloscopio, la amplitud de la señal se atenuará significativamente y la forma de onda se distorsionará, haciendo que las mediciones de frecuencia y otras características sean imprecisas o imposibles. Por ejemplo, un osciloscopio de 100 MHz solo puede medir con fiabilidad señales de hasta esa frecuencia.
• Velocidad de Muestreo (Sample Rate): Los osciloscopios digitales muestrean la señal para digitalizarla. Según el Teorema de Nyquist, la velocidad de muestreo debe ser al menos el doble de la frecuencia más alta de la señal para reconstruirla fielmente. Sin embargo, para una reconstrucción precisa de la forma de onda, se recomienda una velocidad de muestreo de 5 a 10 veces la frecuencia de la señal. Si la velocidad de muestreo es insuficiente, se producirá un efecto conocido como aliasing, donde una frecuencia más alta se interpreta erróneamente como una frecuencia más baja.
• Sondas y Accesorios: Las sondas estándar de osciloscopio tienen sus propias limitaciones de ancho de banda y pueden introducir capacitancia o inductancia no deseadas, afectando la señal de alta frecuencia. Para RF, se requieren sondas de baja capacitancia, sondas activas o incluso cables coaxiales directamente conectados (si la impedancia lo permite) para minimizar la atenuación y la distorsión.
• Ruido: A altas frecuencias, las señales suelen tener amplitudes más bajas, lo que las hace más susceptibles al ruido. El ruido inherente del osciloscopio o el ruido ambiental pueden enmascarar la señal real y dificultar las mediciones.

Técnicas Avanzadas para Medir RF con un Osciloscopio

Dadas las limitaciones, la medición directa de la frecuencia de una señal de RF pura puede ser desafiante si la frecuencia excede el ancho de banda del osciloscopio. Sin embargo, existen técnicas y consideraciones específicas para abordar estas mediciones, especialmente en el contexto de señales moduladas.

Medición Directa (Cuando es Posible)

Si la frecuencia de la señal de RF está dentro del ancho de banda especificado de tu osciloscopio y la velocidad de muestreo es adecuada, puedes aplicar las mismas técnicas de medición de periodo o usar la función de medición automática. Para señales sinusoidales puras, esta es la forma más directa. Es crucial asegurarse de que la forma de onda se vea limpia y sin distorsiones aparentes en la pantalla.

Demodulación por Detección de Envolvente

Una técnica común y muy útil para analizar señales de RF moduladas (como las que se encuentran en comunicaciones inalámbricas) es la demodulación por detección de envolvente. Esta técnica es particularmente relevante cuando la frecuencia portadora es demasiado alta para que el osciloscopio la muestree directamente con suficiente resolución, pero la información de interés (la señal moduladora) tiene una frecuencia mucho menor. El texto de referencia proporcionado se centra en esta técnica.

El proceso implica extraer la 'envolvente' de la señal de RF modulada. La envolvente es la forma de la onda de baja frecuencia que contiene la información, mientras que la portadora de alta frecuencia subyace. Aquí se detalla cómo funciona:

1. Señal Modulada: Se tiene una onda portadora de RF de alta frecuencia que ha sido modulada en amplitud por una señal de información de baja frecuencia. El osciloscopio puede capturar esta señal, pero la visualización directa de la portadora individual puede ser difícil o imposible si excede el ancho de banda efectivo.
2. Aplicación de un Filtro Pasa-Bajos: Para extraer la envolvente, se utiliza un filtro pasa-bajos. Este filtro permite el paso de las frecuencias bajas (la envolvente) y atenúa drásticamente las frecuencias altas (la portadora de RF). Muchos osciloscopios modernos, como el R&S®RTO mencionado en el texto, tienen funciones matemáticas avanzadas que permiten aplicar filtros digitales a las formas de onda capturadas.
3. Optimización del Filtro: La elección de la frecuencia de corte (f_cut) del filtro pasa-bajos es crucial. Si la frecuencia de corte es demasiado baja, puede suprimir los rizos no deseados, pero el proceso de asentamiento de la envolvente será lento, y los cambios rápidos en la amplitud de la señal moduladora podrían no ser capturados con precisión. Si la frecuencia de corte es demasiado alta, el proceso de asentamiento será más rápido, pero se medirán más rizos (restos de la portadora de alta frecuencia). El ejemplo del R&S®RTO utiliza un compromiso de f_cut = 50 MHz para analizar pulsos con tiempos de subida mayores a 7.0 ns, dado que el tiempo de subida aproximado (t_rise) está relacionado con la frecuencia de corte por t_rise = 0.35 / f_cut.
4. Cálculo de la Envolvente Corregida: En algunos casos, se puede aplicar un factor de corrección para mejorar la precisión de la envolvente calculada. El texto menciona una ecuación para la envolvente en el editor de fórmulas del R&S®RTO que utiliza un factor de corrección k=π/2. Esto se debe a que el filtro pasa-bajos es una aproximación de un cálculo integral de la media, y el factor ayuda a compensar las desviaciones inherentes.
5. Medición de la Envolvente: Una vez que se ha extraído la envolvente, se pueden realizar mediciones precisas de sus características, como la amplitud, el tiempo de subida/bajada y la duración del pulso (en el caso de pulsos modulados). La figura 3 mencionada en el texto ilustra esto: una forma de onda amarilla (la onda portadora modulada) y una forma de onda negra (la envolvente corregida calculada de la modulación de amplitud).

Es importante señalar que la medición de la envolvente puede tener un error teórico. El texto de referencia indica un error inferior al 1.5% debido a que el filtro pasa-bajos utilizado es una aproximación de la media del cálculo integral.

Alternativas y Complementos: Analizadores de Espectro

Aunque los osciloscopios modernos con alto ancho de banda y funciones de procesamiento de señal pueden realizar mediciones de RF impresionantes, los analizadores de espectro son herramientas diseñadas específicamente para el análisis en el dominio de la frecuencia. Si tu principal interés es la distribución de potencia en diferentes frecuencias, la identificación de armónicos, la medición de distorsión o la detección de señales espurias en el rango de RF, un analizador de espectro suele ser la herramienta más adecuada y potente.

Factores Críticos para una Medición Precisa de RF

Para asegurar la máxima precisión al medir RF con un osciloscopio, considera los siguientes factores:

• Ancho de Banda Adecuado: Asegúrate de que el ancho de banda del osciloscopio sea al menos 2-3 veces mayor que la frecuencia de la señal RF que intentas medir directamente. Para señales moduladas, el ancho de banda debe ser suficiente para capturar la banda lateral de la señal.
• Sondas de Alta Frecuencia: Utiliza sondas diseñadas para altas frecuencias, con baja capacitancia y alta impedancia de entrada, o conexiones directas si es apropiado. Las sondas de 50 ohmios son comunes en aplicaciones de RF.
• Configuración de la Base de Tiempo y Velocidad de Muestreo: Ajusta la base de tiempo para ver suficientes ciclos y asegúrate de que la velocidad de muestreo sea considerablemente más alta que la frecuencia de la señal para evitar el aliasing y capturar los detalles de la forma de onda.
• Ajuste del Filtro (si se usa demodulación): Si empleas la detección de envolvente, la correcta selección de la frecuencia de corte del filtro pasa-bajos es vital para equilibrar el rizado y el tiempo de asentamiento de la envolvente.
• Calibración: Asegúrate de que tanto el osciloscopio como las sondas estén calibrados para obtener mediciones confiables.
• Minimizar el Ruido: Utiliza cables blindados, minimiza las longitudes de los cables y trabaja en un entorno con baja interferencia electromagnética para evitar la captación de ruido.

Preguntas Frecuentes (FAQ)

¿Cuál es la frecuencia máxima que puede medir un osciloscopio?

La frecuencia máxima que un osciloscopio puede medir con precisión está limitada por su ancho de banda analógico. Los osciloscopios de uso general pueden variar desde unos pocos MHz hasta varios GHz (actualmente, hasta decenas de GHz para modelos de gama alta). Si la frecuencia de la señal excede el ancho de banda del osciloscopio, la medición será inexacta o imposible.

¿Necesito un osciloscopio especial para RF?

Para mediciones básicas de RF (si la frecuencia está dentro del ancho de banda), un osciloscopio de alto rendimiento con un ancho de banda suficiente y una buena velocidad de muestreo puede ser adecuado. Sin embargo, para análisis complejos de RF, como mediciones de potencia de RF, análisis de espectro, o caracterización de modulaciones complejas, un analizador de espectro o un analizador de señal vectorial (VSA) son herramientas más especializadas y potentes.

¿Es la detección de envolvente la única forma de medir RF?

No es la única, pero es una técnica muy útil para analizar señales de RF moduladas cuando la portadora es de muy alta frecuencia. Para señales de RF puras y dentro del ancho de banda del osciloscopio, la medición directa del periodo sigue siendo válida. Otras técnicas avanzadas incluyen el uso de downconverters (convertidores de frecuencia) para bajar la frecuencia de la señal antes de que llegue al osciloscopio.

¿Qué es el PRI y cómo se mide?

PRI significa 'Pulse Repetition Interval' (Intervalo de Repetición de Pulso). Es el tiempo entre el inicio de un pulso y el inicio del siguiente pulso en una secuencia de pulsos. En el contexto de señales de RF pulsadas (como las de radar), el PRI es una medición crítica. La forma de medir el PRI, especialmente utilizando modos avanzados como el modo de historial de un osciloscopio, se describe en notas de aplicación específicas, como la "Application Note 1TD02 “Advanced Signal Analysis using the History Mode of the R&S®RTO Oscilloscope”" mencionada en la información proporcionada.

Conclusión

Medir la frecuencia con un osciloscopio, ya sea una señal simple o una compleja onda de radiofrecuencia, requiere una comprensión clara de los principios básicos y las limitaciones del instrumento. Si bien la medición directa es sencilla para frecuencias dentro del ancho de banda del osciloscopio, el análisis de RF a menudo exige técnicas más sofisticadas como la detección de envolvente, que permite extraer información valiosa de señales moduladas de alta frecuencia. Elegir el osciloscopio adecuado, las sondas correctas y configurar los parámetros de medición de manera óptima son pasos cruciales para garantizar la precisión y la fiabilidad de tus resultados. Con la práctica y el conocimiento adecuado, tu osciloscopio se convertirá en una ventana poderosa al mundo invisible de las ondas electromagnéticas.
