Calculando la Potencia del Eje del Ventilador: Guía Completa

En el vasto mundo de la ingeniería y la climatización, los ventiladores son componentes omnipresentes, esenciales para mover aire en una multitud de aplicaciones, desde sistemas de ventilación en edificios hasta procesos industriales complejos. Sin embargo, para que un sistema de ventilación sea eficiente, seguro y rentable, es fundamental comprender y calcular con precisión su potencia del eje. Esta potencia representa la energía mecánica que el motor debe suministrar al ventilador para que cumpla su función. Un cálculo incorrecto puede llevar a un sobredimensionamiento (gasto innecesario de energía y capital) o un subdimensionamiento (rendimiento deficiente y posibles fallos del equipo). Este artículo desglosará las fórmulas y los factores clave involucrados en la determinación de la potencia del eje del ventilador, ofreciendo una guía detallada para profesionales y entusiastas por igual.

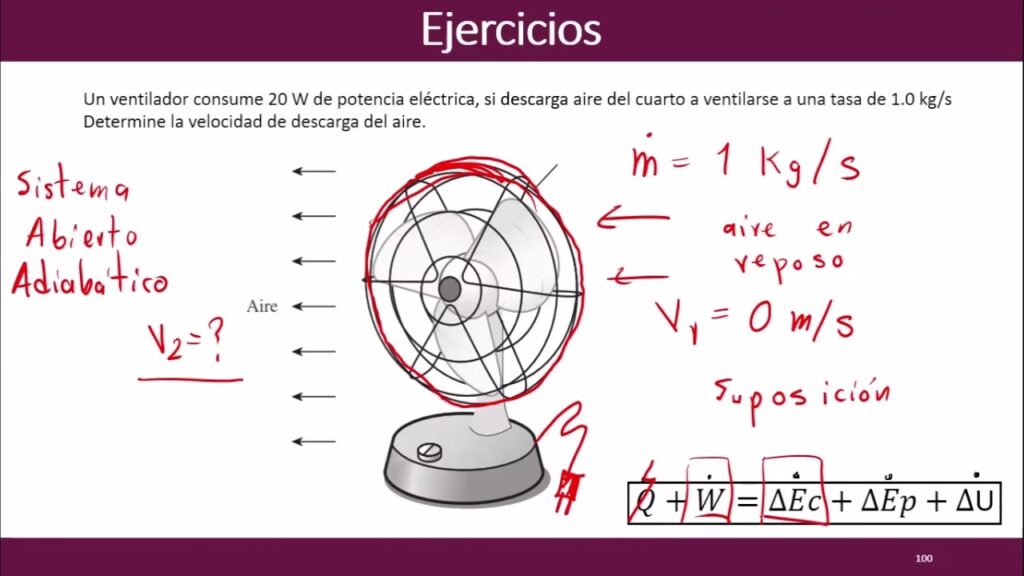

El eje de un ventilador es el componente mecánico crucial que conecta el motor a las aspas o al rotor. Su función principal es transmitir el movimiento de rotación del motor a las aspas, lo que a su vez genera el flujo de aire deseado. La potencia del eje es, en esencia, la potencia de entrada mecánica al ventilador, y equivale a la potencia de salida del motor que lo impulsa. Comprender este concepto es vital, ya que es el punto de conexión entre el rendimiento aerodinámico del ventilador y el consumo energético del motor.

Fórmulas Fundamentales para el Cálculo de la Potencia del Eje

El cálculo de la potencia del eje de un ventilador se basa en principios de la mecánica de fluidos y la eficiencia energética. La fórmula general que se utiliza para determinar la potencia del eje (N) en kilovatios (kW) es la siguiente:

N = (Q * P_total) / (3600 * 1000 * η0 * η1)

Donde:

• Q: Es el caudal de aire que maneja el ventilador, expresado en metros cúbicos por hora (m³/h). Representa el volumen de aire que el ventilador es capaz de mover en una unidad de tiempo. Un caudal preciso es crucial para el diseño de sistemas de ventilación efectivos, ya que determina la cantidad de aire fresco que se introduce o extrae de un espacio.
• P_total: Es la presión total del ventilador, medida en Pascales (Pa). La presión total es la suma de la presión estática (resistencia al flujo de aire en los conductos) y la presión dinámica (energía cinética del aire en movimiento). Esta presión es la fuerza que el ventilador debe superar para mover el aire a través del sistema. En términos de unidades, 1 Pa equivale a 1 Newton por metro cuadrado (N/m²).
• 3600: Este factor de conversión se utiliza para transformar las horas (en Q) a segundos, ya que las unidades básicas de potencia (Watts) se definen en Joules por segundo (N·m/s).
• 1000: Este factor se emplea para convertir el resultado de Watts (W) a kilovatios (kW), que es la unidad comúnmente utilizada para expresar la potencia de los motores.
• η0 (eta cero): Es la eficiencia interna o aerodinámica del ventilador. Este valor representa la eficiencia con la que el ventilador convierte la energía mecánica suministrada por el eje en energía útil del aire (caudal y presión). Generalmente, su valor oscila entre 0.75 y 0.85. Es importante destacar que para ventiladores más pequeños, se suele tomar un valor más bajo, mientras que para ventiladores de mayor tamaño, se puede considerar un valor más alto, debido a las economías de escala en el diseño y fabricación.
• η1 (eta uno): Es la eficiencia mecánica de la transmisión. Este factor considera las pérdidas de energía que ocurren entre el motor y el eje del ventilador debido al sistema de transmisión utilizado.

Detalle de la Eficiencia Mecánica (η1)

La eficiencia mecánica (η1) varía significativamente según el tipo de acoplamiento entre el motor y el ventilador:

• Acoplamiento directo entre el ventilador y el motor: En este caso, la eficiencia mecánica se toma como 1 (o 100%). Esto se debe a que el motor está directamente conectado al eje del ventilador, minimizando las pérdidas mecánicas. Es el método más eficiente de transmisión.
• Acoplamiento con un dispositivo de acoplamiento: Si se utiliza un acoplamiento flexible o rígido entre el motor y el eje del ventilador, la eficiencia suele estar entre 0.95 y 0.98. Estos dispositivos pueden introducir pequeñas pérdidas debido a la fricción o desalineación.
• Transmisión por correa triangular: Este es un método común de transmisión que permite ajustar las velocidades. La eficiencia de una transmisión por correa triangular suele estar entre 0.9 y 0.95. Las pérdidas aquí se deben a la fricción de la correa, el deslizamiento y la flexión de la correa.
• Transmisión por correa plana: Aunque menos común en aplicaciones modernas de ventiladores debido a su menor eficiencia, si se utiliza una transmisión por correa plana, su eficiencia se estima en 0.85. Las correas planas tienden a tener mayores pérdidas por deslizamiento y flexión en comparación con las correas triangulares.

Cálculo de la Potencia del Motor Seleccionado

Una vez que se ha calculado la potencia del eje del ventilador (N_eje), el siguiente paso es determinar la potencia nominal del motor eléctrico que será necesario para impulsar el ventilador. Para esto, se introduce un factor de capacidad del motor (K), que asegura que el motor tenga suficiente reserva para operar de manera confiable y eficiente bajo diversas condiciones de carga, incluyendo arranques y posibles variaciones en la resistencia del sistema.

La fórmula para calcular la potencia del motor seleccionado (N_motor) es:

N_motor = N_eje * K

O, combinando con la fórmula de la potencia del eje:

N_motor = (Q / 3600) * (P_total / (1000 * η_total)) * K

Donde η_total es la eficiencia total del ventilador (η0 * η1).

Factor de Capacidad del Motor (K) para Ventiladores Centrífugos

El valor de K varía según el tipo de ventilador y su potencia. Para ventiladores centrífugos, los valores típicos de K son los siguientes:

Es importante notar que para potencias pequeñas, el factor K es mayor, lo que implica una mayor reserva de potencia en el motor. Esto se debe a que los motores pequeños son menos eficientes y pueden requerir más margen para arrancar y operar de manera estable. Para potencias mayores, el factor K disminuye, ya que los motores de mayor tamaño son inherentemente más eficientes y estables.

Factor de Capacidad del Motor (K) para Ventiladores Axiales

Para ventiladores axiales, el factor K generalmente oscila entre 1.05 y 1.1. Al igual que con los ventiladores centrífugos, se recomienda tomar el valor más alto para motores de baja potencia y el valor más bajo para motores de alta potencia, siguiendo la misma lógica de eficiencia y margen de seguridad.

Cálculo de la Corriente del Motor

Además de la potencia, es fundamental calcular la corriente que consumirá el motor para seleccionar los conductores eléctricos y los dispositivos de protección adecuados. La fórmula para calcular la corriente (I) se basa en la potencia del motor y el voltaje del suministro:

I = (Potencia del Motor / Voltaje) * c

Donde:

• I: Corriente en Amperios (A).
• Potencia del Motor: En kilovatios (kW).
• Voltaje: En kilovoltios (kV).
• c: Es un factor de conversión que incluye el factor de potencia del motor (cos φ) y la eficiencia eléctrica del motor. Un valor comúnmente estimado para 'c' es 0.76, que es el producto de un factor de potencia típico de 0.85 y una eficiencia eléctrica del motor de 0.9. Es crucial usar los valores reales de la placa de datos del motor si están disponibles para mayor precisión.

Ejemplo Práctico de Cálculo

Para ilustrar cómo se aplican estas fórmulas, consideremos un ejemplo práctico:

Supongamos que tenemos un ventilador centrífugo que debe mover un caudal de aire (Q) de 10,000 m³/h con una presión total (P_total) de 500 Pa. El ventilador utiliza una transmisión por correa triangular y se estima una eficiencia interna (η0) de 0.80. Queremos calcular la potencia del eje y la potencia del motor a seleccionar.

1. Determinar la eficiencia mecánica (η1):

   Para una transmisión por correa triangular, η1 se toma como 0.90 (valor inferior del rango 0.9-0.95 para mayor seguridad).

2. Calcular la potencia del eje (N_eje):

   N_eje = (Q * P_total) / (3600 * 1000 * η0 * η1)

   N_eje = (10000 m³/h * 500 Pa) / (3600 * 1000 * 0.80 * 0.90)

   N_eje = 5,000,000 / (3600 * 720)

   N_eje = 5,000,000 / 2,592,000

   N_eje ≈ 1.93 kW

   La potencia del eje requerida es aproximadamente 1.93 kW.



3. Seleccionar el Factor de Capacidad del Motor (K):

   Dado que N_eje es aproximadamente 1.93 kW, se encuentra en el rango de 0.5-1 kW para la tabla de ventiladores centrífugos de polvo general. Sin embargo, si consideramos el siguiente rango, 2-5 kW, el factor K es 1.2. Para estar seguros, y considerando que la potencia del eje está cerca del límite superior del rango de 0.5-1 kW y por debajo de 2 kW, podemos usar un K de 1.2 o 1.3 para polvo general (o revisar la tabla más conservadoramente). Asumiremos un K de 1.2 para este ejemplo.

4. Calcular la Potencia del Motor Seleccionado (N_motor):

   N_motor = N_eje * K

   N_motor = 1.93 kW * 1.2

   N_motor ≈ 2.316 kW

   Por lo tanto, se debería seleccionar un motor con una potencia nominal de al menos 2.316 kW. En la práctica, se seleccionaría el tamaño estándar de motor inmediatamente superior disponible en el mercado, como un motor de 3 kW.

Importancia de un Cálculo Preciso

Realizar un cálculo preciso de la potencia del eje del ventilador y la potencia del motor es de suma importancia por varias razones:

• Eficiencia Energética: Un cálculo exacto permite seleccionar el motor de tamaño adecuado, evitando el sobredimensionamiento, que conduce a un funcionamiento con baja eficiencia y un mayor consumo de energía. Esto se traduce directamente en ahorros significativos en los costos operativos a largo plazo.
• Optimización del Rendimiento: Asegura que el ventilador tenga la potencia necesaria para cumplir con los requisitos de caudal y presión del sistema, garantizando un rendimiento óptimo y consistente.
• Vida Útil del Equipo: Un motor correctamente dimensionado funciona dentro de sus parámetros de diseño, lo que reduce el estrés y el desgaste, prolongando así la vida útil tanto del motor como del ventilador.
• Costos de Inversión: Evita la compra de motores innecesariamente grandes y costosos, optimizando la inversión inicial.
• Seguridad Operacional: Un motor subdimensionado puede sobrecalentarse y fallar, creando riesgos de seguridad y paradas inesperadas del sistema.

Preguntas Frecuentes (FAQ)

¿Por qué es importante la eficiencia del ventilador en el cálculo?

La eficiencia del ventilador es crucial porque representa qué tan bien el ventilador convierte la energía eléctrica (consumida por el motor) en energía útil para mover el aire. Una mayor eficiencia significa que se necesita menos potencia de entrada para lograr el mismo caudal y presión, lo que se traduce directamente en un menor consumo de energía y, por ende, en menores costos operativos. Tanto la eficiencia interna (aerodinámica) como la eficiencia mecánica (de transmisión) son fundamentales para obtener un cálculo preciso de la potencia del eje.

¿Cómo afecta el tipo de transmisión al cálculo de la potencia del eje?

El tipo de transmisión entre el motor y el ventilador afecta directamente la eficiencia mecánica (η1), que es un factor clave en el cálculo de la potencia del eje. Una transmisión directa (η1 = 1) es la más eficiente, lo que significa que se pierde muy poca energía en la transferencia. Por otro lado, las transmisiones por correa (triangular o plana) introducen pérdidas de energía debido a la fricción y el deslizamiento, lo que reduce la eficiencia mecánica (η1 < 1) y, por lo tanto, requiere una mayor potencia del eje para el mismo rendimiento aerodinámico. Es vital considerar el tipo de transmisión para evitar subestimar la potencia requerida.

¿Qué diferencia hay entre la potencia del eje y la potencia del motor?

La potencia del eje se refiere a la potencia mecánica que el ventilador realmente necesita para operar, es decir, la potencia entregada por el motor al eje del ventilador. Por otro lado, la potencia del motor es la potencia nominal de salida del motor eléctrico que se selecciona para impulsar el ventilador. La potencia del motor suele ser mayor que la potencia del eje, ya que incorpora un "factor de seguridad" o "factor de capacidad" (K) para asegurar que el motor tenga suficiente reserva para arrancar y operar de manera confiable bajo diversas condiciones, compensando también posibles variaciones de carga o pérdidas en el sistema.

¿Pueden variar los valores de eficiencia y factores K?

Sí, los valores de eficiencia (η0 y η1) y los factores K proporcionados son valores de referencia y estimaciones típicas. Los valores exactos pueden variar considerablemente dependiendo del diseño específico del ventilador, la calidad de fabricación, las condiciones de operación (velocidad, temperatura), el mantenimiento y las características específicas del motor y el sistema de transmisión. Siempre que sea posible, es recomendable consultar las curvas de rendimiento y las especificaciones técnicas proporcionadas por el fabricante del ventilador y el motor para obtener los datos más precisos. Para cálculos preliminares o de diseño conceptual, los valores de referencia son muy útiles.

Conclusión

El cálculo de la potencia del eje del ventilador es un paso fundamental en el diseño, selección y optimización de sistemas de ventilación. Al comprender las fórmulas que relacionan el caudal, la presión y las eficiencias intrínsecas del ventilador y su transmisión, es posible determinar con precisión la potencia mecánica requerida. Además, la aplicación de un factor de capacidad apropiado permite seleccionar el motor eléctrico idóneo, garantizando la eficiencia energética, la fiabilidad operativa y la longevidad del equipo. Dominar estos cálculos no solo optimiza el rendimiento del sistema, sino que también contribuye significativamente a la reducción de costos operativos y al uso responsable de la energía.
