Análisis del Transformador: Su Circuito Equivalente

El transformador es una máquina eléctrica fundamental en la transmisión y distribución de energía eléctrica, capaz de modificar los niveles de tensión y corriente con una eficiencia asombrosa. Sin embargo, para entender a fondo su comportamiento, predecir su rendimiento y diagnosticar posibles fallas, no basta con conocer su principio de funcionamiento ideal. Es aquí donde el concepto de circuito equivalente del transformador se vuelve indispensable. Esta representación simplificada nos permite modelar un transformador real como un circuito eléctrico estándar de corriente alterna, facilitando enormemente su análisis y cálculo. Al convertir un dispositivo complejo en un conjunto de elementos pasivos (resistencias, inductancias) y una fuente controlada, podemos aplicar todas las leyes y teoremas de circuitos conocidos para desentrañar sus propiedades.

El objetivo principal de este modelo es capturar todas las características importantes del transformador, como las pérdidas en los devanados, las pérdidas en el núcleo y las caídas de tensión internas, de una manera que sea fácil de manejar matemáticamente. Esto nos permite, por ejemplo, calcular la regulación de voltaje, la eficiencia, las corrientes de cortocircuito y el comportamiento del transformador bajo carga. A lo largo de este artículo, desglosaremos cada componente del circuito equivalente, explicaremos cómo se calculan sus parámetros clave como la resistencia y la reactancia equivalentes, y exploraremos la conveniencia de trabajar con valores porcentuales.

¿Qué es el Circuito Equivalente de un Transformador?

Un transformador real, a diferencia de su contraparte ideal, no es perfecto. Presenta pérdidas de energía y caídas de tensión internas debido a las propiedades físicas de sus materiales. El circuito equivalente es una herramienta analítica que representa estas imperfecciones mediante componentes eléctricos discretos. Imagina que el transformador, con sus devanados primario y secundario enrollados alrededor de un núcleo ferromagnético, puede ser descompuesto en una serie de resistencias y reactancias que simulan las pérdidas óhmicas, las pérdidas por flujo de fuga y las pérdidas en el núcleo.

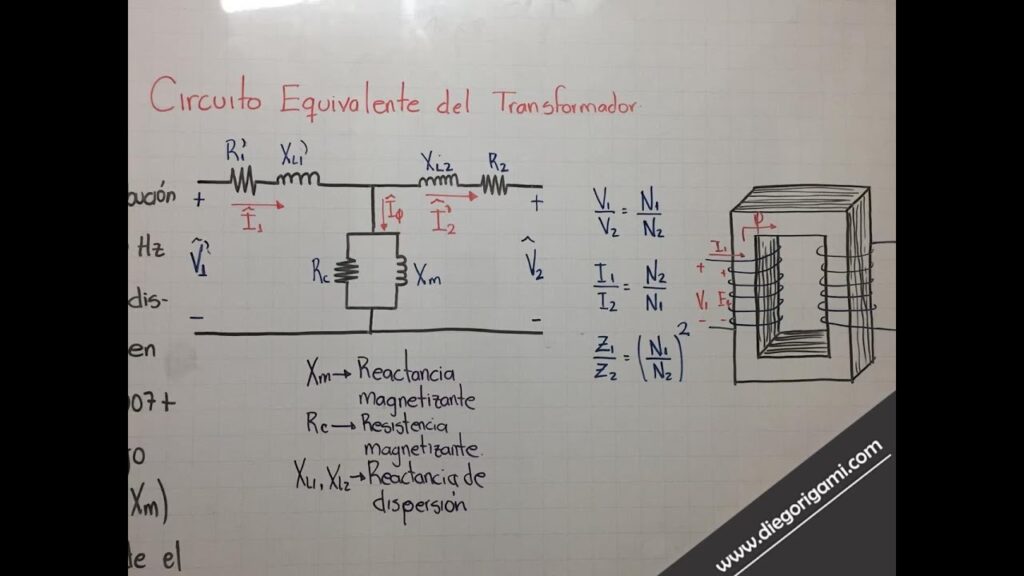

En su forma más completa, el circuito equivalente incluye:

• Resistencias de los devanados (R1 y R2): Representan las pérdidas de energía por efecto Joule (calor) debido a la resistencia óhmica de los hilos de cobre de los devanados primario y secundario, respectivamente.
• Reactancias de fuga (X1 y X2): Surgen del flujo magnético que no enlaza ambos devanados. Este flujo de fuga induce una fuerza electromotriz (FEM) que se opone al cambio de corriente, actuando como una inductancia. Estas reactancias causan caídas de tensión adicionales cuando el transformador está bajo carga.
• Rama de excitación (Rc y Xm): Esta parte del circuito modela el comportamiento del núcleo magnético.
  • Resistencia de pérdidas en el núcleo (Rc): Representa las pérdidas por histéresis y por corrientes de Foucault que ocurren en el material ferromagnético del núcleo cuando está sujeto a un campo magnético alterno. Estas pérdidas se manifiestan como calor.
  • Reactancia de magnetización (Xm): Modela la corriente necesaria para establecer el flujo magnético principal en el núcleo. Es la inductancia asociada con la magnetización del núcleo.
• Transformador ideal: Una vez que se han modelado todas las imperfecciones, el resto del transformador se comporta como un transformador ideal, sin pérdidas ni caídas de tensión internas, que simplemente transforma la tensión y la corriente según la relación de espiras.

El desafío y la conveniencia de este enfoque radican en la capacidad de trasladar todos estos componentes a un solo lado del transformador (primario o secundario) para simplificar aún más el análisis, eliminando la necesidad de trabajar con el transformador ideal explícitamente en el circuito.

La Importancia de Referir Impedancias

Para simplificar el análisis del circuito equivalente del transformador, es común referir todas las impedancias (resistencias y reactancias) a un único lado, ya sea el primario o el secundario. Esto significa que las impedancias de un lado se 'ven' de manera diferente desde el otro lado, debido a la relación de transformación de tensiones y corrientes. El factor clave aquí es la relación de transformación, K, definida como la relación entre la tensión del secundario y la tensión del primario (K = V2/V1) o, equivalentemente, la relación de espiras (N2/N1).

Cuando una impedancia se refiere de un lado a otro, su valor se ajusta por el cuadrado de la relación de transformación. Esto se debe a que la potencia disipada en una impedancia (I²R o V²/R) debe ser la misma independientemente del lado desde el que se observe. Por ejemplo, si una resistencia R2 en el secundario se refiere al primario (R2'), su nuevo valor será R2/K², porque la corriente en el primario sería K veces menor que en el secundario para la misma potencia, y la tensión K veces mayor. Este proceso es crucial para poder sumar directamente las impedancias de ambos lados del transformador y obtener una impedancia equivalente total que represente el comportamiento global del dispositivo desde un único punto de vista.

Cálculo de la Resistencia Equivalente

La resistencia equivalente de un transformador representa la suma total de las pérdidas óhmicas (por efecto Joule) en los devanados, vistas desde un lado específico del transformador. Es un componente fundamental para evaluar la eficiencia del transformador, ya que estas pérdidas se disipan en forma de calor y reducen la potencia útil entregada a la carga.

Para calcular la resistencia equivalente, necesitamos conocer las resistencias de los devanados primario (R1) y secundario (R2), así como la relación de transformación (K). La relación de transformación K se define como:

K = N2 / N1 = V2 / V1

Donde N1 y N2 son el número de espiras del primario y secundario, respectivamente, y V1 y V2 son las tensiones nominales del primario y secundario.

Resistencia Equivalente Referida al Primario (R01):

Cuando queremos analizar el transformador desde el lado del primario, la resistencia del devanado secundario (R2) debe ser 'referida' al primario. Esto se denota como R2'. La fórmula para R01 es:

R01 = R1 + R2'

Para referir R2 al primario, se divide por el cuadrado de la relación de transformación:

R2' = R2 / K²

Por lo tanto, la fórmula completa para la resistencia equivalente referida al primario es:

R01 = R1 + (R2 / K²)

Esto significa que, desde la perspectiva del primario, la resistencia total que experimenta la corriente es la suma de su propia resistencia más la resistencia del secundario 'vista' a través de la relación de transformación.

Resistencia Equivalente Referida al Secundario (R02):

De manera similar, si deseamos analizar el transformador desde el lado del secundario, la resistencia del devanado primario (R1) debe ser 'referida' al secundario. Esto se denota como R1'. La fórmula para R02 es:

R02 = R2 + R1'

Para referir R1 al secundario, se multiplica por el cuadrado de la relación de transformación:

R1' = K² * R1

Por lo tanto, la fórmula completa para la resistencia equivalente referida al secundario es:

R02 = R2 + (K² * R1)

En este caso, la resistencia total experimentada desde el secundario es la suma de su propia resistencia más la resistencia del primario 'vista' desde el lado secundario.

Cálculo de la Reactancia Equivalente

La reactancia equivalente de un transformador representa la suma total de las reactancias de fuga de los devanados, vistas desde un lado específico del transformador. Estas reactancias son cruciales para determinar la caída de tensión interna del transformador bajo carga, especialmente con cargas inductivas o capacitivas, y afectan directamente la regulación de voltaje.

Al igual que con las resistencias, para calcular la reactancia equivalente, necesitamos las reactancias de fuga de los devanados primario (X1) y secundario (X2), y la relación de transformación (K).

Reactancia Equivalente Referida al Primario (X01):

Cuando analizamos el transformador desde el lado del primario, la reactancia de fuga del devanado secundario (X2) debe ser referida al primario, denotada como X2'. La fórmula para X01 es:

X01 = X1 + X2'

Para referir X2 al primario, se divide por el cuadrado de la relación de transformación:

X2' = X2 / K²

Así, la fórmula completa para la reactancia equivalente referida al primario es:

X01 = X1 + (X2 / K²)

Esta reactancia combinada representa la oposición total al flujo de corriente alterna debido a los flujos de fuga, vista desde el primario.

Reactancia Equivalente Referida al Secundario (X02):

De manera análoga, para analizar el transformador desde el lado del secundario, la reactancia de fuga del devanado primario (X1) debe ser referida al secundario, denotada como X1'. La fórmula para X02 es:

X02 = X2 + X1'

Para referir X1 al secundario, se multiplica por el cuadrado de la relación de transformación:

X1' = K² * X1

Por lo tanto, la fórmula completa para la reactancia equivalente referida al secundario es:

X02 = X2 + (K² * X1)

Esta reactancia combinada representa la oposición total al flujo de corriente alterna debido a los flujos de fuga, vista desde el secundario.

La Impedancia Equivalente Total

La impedancia equivalente es la combinación vectorial de la resistencia equivalente y la reactancia equivalente. Representa la oposición total al flujo de corriente alterna en el transformador, incluyendo tanto las pérdidas de energía como las caídas de tensión reactivas. Se expresa como un número complejo, donde la resistencia es la parte real y la reactancia es la parte imaginaria.

La impedancia (Z) se define generalmente como:

Z = R + jX

Donde R es la resistencia y X es la reactancia, y 'j' es la unidad imaginaria.

Impedancia Equivalente Referida al Primario (Z01):

Una vez que hemos calculado R01 y X01, la impedancia equivalente referida al primario se obtiene mediante el teorema de Pitágoras, ya que la resistencia y la reactancia son componentes ortogonales en un diagrama fasorial:

Z01 = sqrt(R01² + X01²)

Esta impedancia nos permite calcular la caída de tensión total en el transformador cuando se le aplica una corriente en el primario.

Impedancia Equivalente Referida al Secundario (Z02):

De manera similar, la impedancia equivalente referida al secundario se calcula a partir de R02 y X02:

Z02 = sqrt(R02² + X02²)

Esta impedancia es útil para calcular la caída de tensión total vista desde el secundario o para determinar las corrientes de cortocircuito en el lado de baja tensión.

Es importante destacar que, aunque Z01 y Z02 tienen valores numéricos diferentes (expresados en ohmios), ambos representan la misma característica física del transformador, vista desde perspectivas distintas. La transferencia de impedancias entre el primario y el secundario sigue las mismas reglas que la transferencia de resistencias y reactancias.

Ventajas de los Valores Porcentuales y por Unidad

En el ámbito de los transformadores, especialmente en sistemas de potencia, es muy común expresar la resistencia, reactancia e impedancia en valores porcentuales (o por unidad) en lugar de en ohmios. Esta práctica ofrece ventajas significativas, principalmente la normalización y la independencia del lado del transformador al que se refieren los valores. Esto significa que el valor porcentual de la resistencia equivalente es el mismo, ya sea que se haya calculado referido al primario o al secundario, lo cual no ocurre con los valores en ohmios.

Los valores porcentuales se calculan como el porcentaje de la caída de tensión nominal que ocurre a plena carga debido a la impedancia interna del transformador, con respecto a la tensión nominal del lado considerado. La base para el cálculo es la potencia nominal (VA o KVA) y la tensión nominal del transformador.

Porcentaje de Resistencia (%R):

Representa la caída de tensión resistiva a corriente nominal como un porcentaje de la tensión nominal.

%R = (I * R / V) * 100

Donde I es la corriente nominal del lado considerado, R es la resistencia equivalente (R01 o R02, según el lado), y V es la tensión nominal del lado considerado.

Porcentaje de Reactancia (%X):

Representa la caída de tensión reactiva a corriente nominal como un porcentaje de la tensión nominal.

%X = (I * X / V) * 100

Donde I es la corriente nominal, X es la reactancia equivalente (X01 o X02), y V es la tensión nominal.

Porcentaje de Impedancia (%Z):

Es una medida de la caída de tensión total (debida a la resistencia y la reactancia de los devanados) cuando el transformador está a plena carga, expresada como un porcentaje de la tensión nominal.

%Z = (I * Z / V) * 100

Donde I es la corriente nominal, Z es la impedancia equivalente (Z01 o Z02), y V es la tensión nominal.

La principal ventaja de estos valores porcentuales es que facilitan la comparación entre transformadores de diferentes potencias y tensiones nominales. Además, simplifican los cálculos en sistemas eléctricos complejos, ya que la impedancia porcentual de un transformador es la misma, independientemente de si se refiere al lado de alta o baja tensión. Esto es extremadamente útil en estudios de cortocircuito y coordinación de protecciones, donde las impedancias de múltiples transformadores y otros equipos deben sumarse o combinarse.

Aplicaciones Prácticas del Circuito Equivalente

El circuito equivalente del transformador no es solo una abstracción teórica; es una herramienta de ingeniería con aplicaciones prácticas fundamentales:

• Cálculo de la Regulación de Voltaje: Permite predecir cómo variará la tensión en el secundario del transformador desde vacío hasta plena carga. Una alta impedancia equivalente resultará en una mayor caída de tensión y, por lo tanto, en una peor regulación.
• Evaluación de la Eficiencia: Las pérdidas internas del transformador (pérdidas en el cobre y pérdidas en el núcleo) se modelan directamente en el circuito equivalente. Esto permite calcular la eficiencia del transformador bajo diversas condiciones de carga, esencial para la planificación y operación de sistemas de potencia.
• Análisis de Cortocircuito: La impedancia equivalente es crucial para determinar la corriente de cortocircuito máxima que puede fluir a través del transformador. Este valor es vital para dimensionar los equipos de protección (disyuntores, fusibles) y asegurar la seguridad del sistema.
• Diseño de Transformadores: Los diseñadores utilizan el circuito equivalente para optimizar los parámetros del transformador (número de espiras, calibre del conductor, tipo de núcleo) y cumplir con las especificaciones de rendimiento deseadas, como baja regulación y alta eficiencia.
• Diagnóstico y Mantenimiento: Las pruebas de circuito abierto y cortocircuito, que se utilizan para determinar los parámetros del circuito equivalente, son herramientas de diagnóstico estándar para evaluar la salud de un transformador en servicio.

Tabla Comparativa de Fórmulas Clave

Donde:

• R1, X1: Resistencia y reactancia de fuga del devanado primario.
• R2, X2: Resistencia y reactancia de fuga del devanado secundario.
• K = N2/N1 = V2/V1: Relación de transformación.

Preguntas Frecuentes sobre el Circuito Equivalente del Transformador

¿Por qué se simplifica el circuito equivalente del transformador?

El circuito equivalente se simplifica para facilitar los cálculos y el análisis. Al referir todas las impedancias a un solo lado (primario o secundario), se elimina la necesidad de trabajar con el transformador ideal en el diagrama, convirtiendo un circuito de dos puertos en uno de un solo puerto que puede ser analizado con métodos de circuitos AC estándar. Esto es crucial para calcular parámetros como la regulación de voltaje y la eficiencia de manera eficiente.

¿Qué representan las pérdidas en el núcleo en el circuito equivalente?

Las pérdidas en el núcleo se representan mediante la rama de excitación en el circuito equivalente, que consiste en una resistencia (Rc) en paralelo con una reactancia de magnetización (Xm). Rc modela las pérdidas por histéresis y por corrientes de Foucault que ocurren en el material ferromagnético del núcleo, mientras que Xm modela la corriente requerida para establecer el flujo magnético principal.

¿Es lo mismo la impedancia en ohmios que en porcentaje?

No, no son lo mismo. La impedancia en ohmios es un valor absoluto que depende del lado al que se refiera (Z01 ≠ Z02). Sin embargo, la impedancia en porcentaje (o por unidad) es un valor normalizado que es el mismo, ya sea que se calcule referido al primario o al secundario. Los valores porcentuales son más útiles para comparar transformadores de diferentes tamaños y para cálculos en sistemas de potencia, ya que eliminan la necesidad de realizar conversiones constantes entre los lados del transformador.

¿Cómo afecta el circuito equivalente a la regulación de voltaje?

La impedancia equivalente del transformador (la suma vectorial de la resistencia equivalente y la reactancia equivalente) es el factor principal que afecta la regulación de voltaje. Una mayor impedancia equivalente significa una mayor caída de tensión interna en el transformador cuando está bajo carga. Esto se traduce en una mayor diferencia entre la tensión en vacío y la tensión a plena carga, lo que resulta en una peor regulación de voltaje. Los diseñadores de transformadores buscan minimizar esta impedancia para lograr una mejor regulación.

¿Cuál es la diferencia entre reactancia de fuga y reactancia de magnetización?

La reactancia de fuga (X1, X2) representa el flujo magnético que no enlaza ambos devanados, es decir, el flujo que se 'escapa' y no contribuye a la transferencia de energía. Este flujo de fuga induce una caída de tensión. Por otro lado, la reactancia de magnetización (Xm) representa el flujo magnético principal que sí enlaza ambos devanados y es responsable de la transferencia de energía. Xm es mucho mayor que las reactancias de fuga y forma parte de la rama de excitación.

Conclusión

El circuito equivalente de un transformador es una herramienta analítica invaluable que transforma un dispositivo electromagnético complejo en un modelo eléctrico manejable. Al desglosar el transformador en sus componentes de resistencia equivalente, reactancia equivalente y la rama de excitación, los ingenieros pueden simular y predecir su comportamiento en diversas condiciones de operación. La capacidad de referir todas las impedancias a un único lado y la conveniencia de utilizar valores porcentuales simplifican drásticamente los cálculos de regulación de voltaje, eficiencia y corrientes de cortocircuito, haciendo de este modelo un pilar fundamental en el estudio y diseño de sistemas eléctricos de potencia. Comprender a fondo este circuito no solo es esencial para el análisis teórico, sino también para la aplicación práctica en el mundo de la ingeniería eléctrica.
