Caudal Circulante: Cálculo y Fundamentos Esenciales

El caudal circulante es un concepto fundamental en la física y la ingeniería, crucial para entender cómo los fluidos se mueven a través de sistemas, ya sean tuberías, ríos o incluso el sistema circulatorio humano. Comprender su definición, cómo se calcula y las variables que lo afectan nos permite diseñar sistemas eficientes, diagnosticar problemas y predecir el comportamiento de líquidos y gases. Este artículo desglosará todo lo que necesitas saber sobre el caudal, desde sus principios básicos hasta sus aplicaciones prácticas, con un enfoque particular en cómo calcularlo en metros cúbicos por hora (m³/hr).

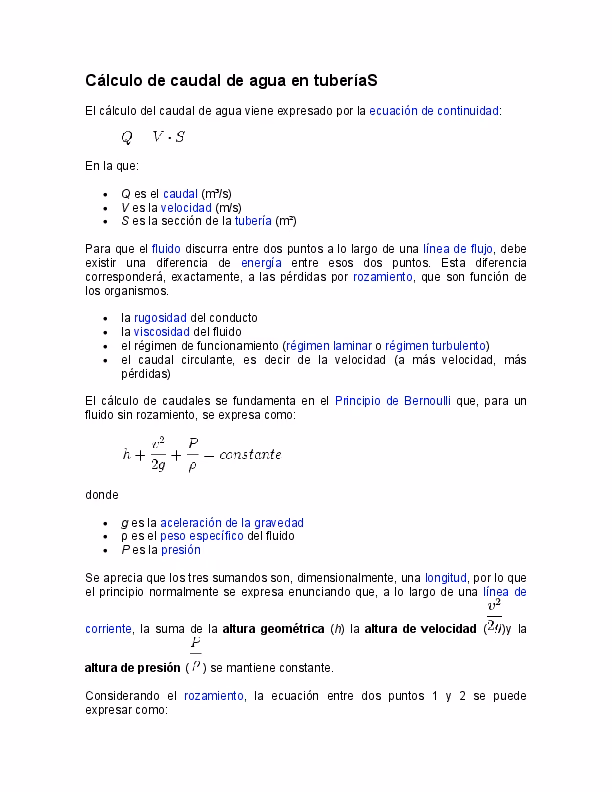

¿Qué es el Caudal Circulante?

En términos sencillos, el caudal circulante, a menudo denominado simplemente caudal o tasa de flujo, se define como el volumen de un fluido que pasa por una sección transversal determinada en una unidad de tiempo. Imagina una manguera de jardín; el caudal sería la cantidad de agua que sale de ella en un minuto. La magnitud del caudal nos indica la "cantidad" de fluido que se está moviendo. Su representación matemática más básica es:

Q = V / t

Donde:

• Q es el caudal.
• V es el volumen del fluido.
• t es el tiempo transcurrido.

Esta fórmula nos dice que, si conocemos el volumen de un fluido que ha pasado por un punto y el tiempo que le tomó hacerlo, podemos determinar el caudal.

Unidades de Medida del Caudal: Enfocándose en m³/hr

La unidad de medida del caudal en el Sistema Internacional (SI) es el metro cúbico por segundo (m³/s). Sin embargo, en diversas aplicaciones, especialmente en la industria y la vida cotidiana, es común encontrar otras unidades como litros por minuto (L/min) o, como nos interesa en este caso, metros cúbicos por hora (m³/hr).

Conversiones Clave para m³/hr:

• De m³/s a m³/hr: Dado que hay 3600 segundos en una hora, para convertir de m³/s a m³/hr, simplemente multiplicamos por 3600.

  1 m³/s = 1 m³/s * (3600 s / 1 hr) = 3600 m³/hr

• De L/min a m³/hr: Primero, recordemos que 1 litro (L) es igual a 0.001 metros cúbicos (m³). Segundo, hay 60 minutos en una hora.

  1 L/min = (1 L / 1 min) * (0.001 m³ / 1 L) * (60 min / 1 hr) = 0.06 m³/hr

Estas conversiones son esenciales para trabajar con datos en diferentes formatos y asegurar la coherencia en los cálculos. Por ejemplo, si el corazón de un adulto en reposo bombea sangre a una tasa de 5.00 L/min, podemos calcular cuántos metros cúbicos de sangre bombea en una hora:

Caudal = 5.00 L/min * (0.06 m³/hr / 1 L/min) = 0.30 m³/hr

Esto significa que el corazón bombea aproximadamente 0.30 metros cúbicos de sangre cada hora.

La Relación entre Caudal y Velocidad: Q = A ⋅ v̄

Aunque el caudal y la velocidad están relacionados, son cantidades físicas distintas. La velocidad del fluido se refiere a qué tan rápido se está moviendo, mientras que el caudal se refiere a la cantidad de fluido que pasa. Para ilustrar la diferencia, consideremos un río: un pequeño arroyo de montaña puede tener una velocidad del agua muy alta, pero su caudal será mucho menor que el del río Amazonas, que, aunque en algunas secciones pueda tener una velocidad menor, su enorme tamaño le permite mover una cantidad de agua incomparablemente mayor.

La relación precisa entre el caudal (Q) y la velocidad promedio (v̄) de un fluido está dada por la ecuación:

Q = A ⋅ v̄

Donde:

• Q es el caudal.
• A es el área de la sección transversal a través de la cual fluye el fluido.
• v̄ es la velocidad promedio del fluido.

Esta ecuación es intuitiva: un área de sección transversal más grande (como un río ancho) o una velocidad más alta (como un chorro potente) resultarán en un mayor caudal. Para un conducto cilíndrico, como una tubería, el área de la sección transversal se calcula como A = πr², donde r es el radio de la tubería. Por lo tanto, el caudal también puede expresarse como Q = πr²v̄.

El Principio de Continuidad: Flujo Constante en Sistemas Incompresibles

Uno de los conceptos más importantes en el estudio del caudal es el principio de continuidad. Este principio establece que para un fluido incompresible (un fluido cuya densidad no cambia significativamente bajo presión, como la mayoría de los líquidos), la tasa de flujo volumétrico debe ser constante en cualquier punto a lo largo de un conducto cerrado. En otras palabras, la cantidad de fluido que entra en una sección de una tubería debe ser igual a la cantidad de fluido que sale de otra sección en el mismo período de tiempo. Esto se expresa matemáticamente como:

Q₁ = Q₂

O, expandiendo la relación con el área y la velocidad:

A₁v̄₁ = A₂v̄₂

Donde los subíndices 1 y 2 se refieren a dos puntos diferentes a lo largo del flujo.

Las consecuencias de la ecuación de continuidad son evidentes en la vida diaria: si una manguera de jardín tiene una boquilla estrecha, el agua emerge con una velocidad mucho mayor. Esto se debe a que, para mantener el mismo caudal, si el área de la sección transversal (A) disminuye, la velocidad (v̄) debe aumentar proporcionalmente. Inversamente, si una tubería se ensancha, la velocidad del fluido disminuirá. Este principio es la razón por la que las boquillas se utilizan para crear chorros potentes y por qué los ríos se ralentizan considerablemente al ensancharse en un lago o embalse.

Es importante destacar que este principio es válido para líquidos, ya que son prácticamente incompresibles. Para los gases, que son compresibles, la ecuación debe aplicarse con precaución si están sujetos a una compresión o expansión significativa.

Caudal en Sistemas con Ramificaciones

En sistemas más complejos, como el sistema cardiovascular o las redes de tuberías, el flujo puede dividirse en múltiples ramas. En estas situaciones, la continuidad del flujo se mantiene, pero es la suma de los caudales en cada una de las ramas lo que se conserva. La ecuación de continuidad en su forma más general se convierte en:

n₁A₁v̄₁ = n₂A₂v̄₂

Donde n₁ y n₂ son el número de ramas en cada una de las secciones a lo largo del conducto. Este concepto es fundamental para entender cómo la sangre fluye desde la aorta a través de las arterias más pequeñas, arteriolas y, finalmente, una vasta red de capilares. Aunque los capilares individuales son diminutos, su número total es tan masivo que la velocidad de la sangre disminuye drásticamente, permitiendo el intercambio eficiente de nutrientes y oxígeno.

Ejemplos Prácticos del Cálculo de Caudal

1. El Corazón Humano: Una Bomba Eficiente

Como se mencionó, el corazón bombea sangre a una tasa promedio de 5.00 L/min. Para calcular el volumen total de sangre que bombea en una vida de 75 años, podemos usar la fórmula V = Q ⋅ t. Primero, convertiremos el caudal a m³/hr para mantener la coherencia con nuestro objetivo:

• Caudal (Q) = 5.00 L/min = 0.30 m³/hr
• Tiempo (t) = 75 años * (365 días/año) * (24 horas/día) = 657,000 horas

Ahora, calculamos el volumen:

V = 0.30 m³/hr * 657,000 hr = 197,100 m³

¡Esto es un volumen gigantesco, equivalente a unas 200 veces el volumen de una piscina olímpica! Este ejemplo ilustra la asombrosa capacidad de bombeo del corazón humano a lo largo de una vida.

2. La Manguera de Jardín y la Boquilla

Consideremos una manguera de jardín con un radio de 0.900 cm (0.009 m) a la que se le acopla una boquilla con un radio de 0.250 cm (0.0025 m). Si el caudal a través de la manguera y la boquilla es de 0.500 L/s, calculemos la velocidad del agua en ambos puntos.

Primero, convertimos el caudal a m³/s (la unidad SI, más conveniente para este cálculo):

Q = 0.500 L/s * (0.001 m³/L) = 0.0005 m³/s

a) Velocidad en la Manguera (v̄₁)

El área de la sección transversal de la manguera es A₁ = πr₁² = π(0.009 m)² ≈ 2.545 × 10⁻⁴ m².

Usando Q = A₁v̄₁, despejamos v̄₁:

v̄₁ = Q / A₁ = 0.0005 m³/s / (2.545 × 10⁻⁴ m²) ≈ 1.96 m/s

b) Velocidad en la Boquilla (v̄₂)

Podríamos calcular el área de la boquilla y repetir el proceso, pero usaremos la ecuación de continuidad para una perspectiva diferente y más rápida:

A₁v̄₁ = A₂v̄₂

Despejamos v̄₂:

v̄₂ = (A₁ / A₂)v̄₁ = (πr₁² / πr₂²)v̄₁ = (r₁² / r₂²)v̄₁

Sustituimos los valores (observa que los radios pueden estar en cm, ya que las unidades se cancelan):

v̄₂ = ((0.900 cm)² / (0.250 cm)²) * 1.96 m/s = (0.81 / 0.0625) * 1.96 m/s ≈ 12.96 * 1.96 m/s ≈ 25.43 m/s

Como se esperaba, la velocidad del agua aumenta drásticamente al pasar por la boquilla estrecha, lo que demuestra el poder de la ecuación de continuidad. Una velocidad de 25.43 m/s es aproximadamente 91.5 km/hr, un chorro muy potente.

3. Caudal en el Sistema Cardiovascular: Aorta y Capilares

La aorta, el principal vaso sanguíneo que sale del corazón, tiene un radio de aproximadamente 10 mm (0.010 m). Si el caudal de sangre es de 5.0 L/min, podemos calcular la velocidad promedio de la sangre en la aorta y, luego, el número de capilares.

a) Velocidad en la Aorta (v̄_aorta)

Convertimos el caudal a m³/s:

Q = 5.0 L/min * (1 m³/1000 L) * (1 min/60 s) = 8.33 × 10⁻⁵ m³/s

El área de la aorta es A_aorta = πr² = π(0.010 m)² ≈ 3.14 × 10⁻⁴ m².

v̄_aorta = Q / A_aorta = 8.33 × 10⁻⁵ m³/s / (3.14 × 10⁻⁴ m²) ≈ 0.265 m/s.

Esta es una velocidad relativamente baja, pero permite un flujo laminar eficiente.

b) Número de Capilares (n_capilares)

La velocidad de la sangre en los capilares es de aproximadamente 0.33 mm/s (3.3 × 10⁻⁴ m/s), y el diámetro promedio de un capilar es 8.0 µm (8.0 × 10⁻⁶ m), lo que significa un radio de 4.0 µm (4.0 × 10⁻⁶ m).

Usamos la forma general de la ecuación de continuidad: n_aorta A_aorta v̄_aorta = n_capilares A_capilares v̄_capilares.

Sabemos que n_aorta = 1 (solo hay una aorta).

A_capilares = πr_capilar² = π(4.0 × 10⁻⁶ m)² ≈ 5.02 × 10⁻¹¹ m².

Despejamos n_capilares:

n_capilares = (n_aorta A_aorta v̄_aorta) / (A_capilares v̄_capilares)

n_capilares = (1 * 3.14 × 10⁻⁴ m² * 0.265 m/s) / (5.02 × 10⁻¹¹ m² * 3.3 × 10⁻⁴ m/s)

n_capilares ≈ (8.31 × 10⁻⁵) / (1.65 × 10⁻¹⁴) ≈ 5.04 × 10⁹

¡Esto nos da un asombroso número de aproximadamente 5 mil millones de capilares en el cuerpo humano! Esta vasta red aumenta enormemente el área total de la sección transversal, lo que reduce drásticamente la velocidad de la sangre en los capilares. Esta baja velocidad es crucial para permitir suficiente tiempo para el intercambio efectivo de oxígeno, nutrientes y desechos entre la sangre y los tejidos, sin que el flujo se detenga y cause coagulación.

Tabla Comparativa de Unidades y Conversiones de Caudal

Para facilitar la comprensión y el trabajo con diferentes unidades de caudal, la siguiente tabla resume las conversiones más comunes:

Preguntas Frecuentes (FAQ) sobre el Caudal Circulante

¿Por qué es importante calcular el caudal?

Calcular el caudal es vital en muchas áreas. En ingeniería civil, es crucial para el diseño de sistemas de abastecimiento de agua y drenaje. En ingeniería mecánica, es esencial para sistemas de refrigeración y lubricación. En medicina, permite entender la circulación sanguínea y el funcionamiento de órganos como el corazón y los riñones. Además, en procesos industriales, es clave para el control de la producción y la seguridad.

¿Qué diferencia hay entre caudal y velocidad?

La velocidad es la distancia que recorre una partícula de fluido por unidad de tiempo (por ejemplo, metros por segundo). El caudal, por otro lado, es el volumen de fluido que pasa por un punto por unidad de tiempo (por ejemplo, metros cúbicos por segundo). Aunque están relacionados (Caudal = Área × Velocidad), no son lo mismo. Un río puede ser lento pero tener un caudal enorme debido a su gran área, mientras que un chorro de agua de una manguera puede ser muy rápido pero tener un caudal pequeño.

¿Cuándo se aplica la ecuación de continuidad?

La ecuación de continuidad (A₁v̄₁ = A₂v̄₂) es válida para fluidos incompresibles que fluyen de manera estacionaria (sin cambios significativos con el tiempo) a través de un conducto. Es ampliamente aplicable a líquidos y, con cierta precaución, a gases que no experimentan grandes cambios de presión o temperatura que alteren significativamente su densidad.

¿Se aplica el caudal a gases?

Sí, el concepto de caudal se aplica a los gases. Sin embargo, dado que los gases son compresibles (su densidad puede cambiar con la presión y la temperatura), la ecuación de continuidad en su forma simple (volumétrica) es más precisa cuando los cambios de densidad son insignificantes. Para flujos de gases donde hay compresibilidad, a menudo se trabaja con el caudal másico (masa por unidad de tiempo) en lugar del caudal volumétrico.

¿Cómo se mide el caudal en la práctica?

Existen diversos instrumentos para medir el caudal, conocidos como caudalímetros o medidores de flujo. Estos varían en principio y aplicación, incluyendo:

• Caudalímetros de presión diferencial: Como la placa de orificio o el tubo Venturi, que miden la caída de presión causada por una restricción en el flujo.
• Caudalímetros magnéticos: Utilizados para líquidos conductores, miden el voltaje inducido por el movimiento del fluido a través de un campo magnético.
• Caudalímetros ultrasónicos: Que utilizan ondas de sonido para determinar la velocidad del flujo.
• Caudalímetros de turbina: Donde una turbina gira a una velocidad proporcional al caudal del fluido.
• Caudalímetros de área variable (rotámetros): Un flotador se eleva en un tubo cónico indicando el caudal.

La elección del caudalímetro depende del tipo de fluido, las condiciones de operación, la precisión requerida y el costo.

Conclusión

El caudal circulante es una medida fundamental que describe la cantidad de fluido en movimiento. Ya sea que estemos diseñando un sistema de riego, analizando el flujo sanguíneo en el cuerpo o simplemente entendiendo cómo funciona una boquilla de manguera, el concepto de caudal es indispensable. Hemos explorado su definición (Q = V/t), su relación con la velocidad del fluido y el área de la sección transversal (Q = A ⋅ v̄), y el importante principio de continuidad (A₁v̄₁ = A₂v̄₂), incluso en sistemas ramificados. La capacidad de convertir entre diferentes unidades, como m³/hr, es una habilidad práctica invaluable. Dominar estos principios no solo nos ayuda a calcular y predecir el comportamiento de los fluidos, sino que también abre la puerta a una comprensión más profunda de los sistemas físicos y biológicos que nos rodean.
