Pérdida de Calor a Través del Vidrio: La Fórmula

En el vasto universo de la construcción y la eficiencia energética, una de las batallas constantes que enfrentamos es la lucha contra la pérdida de calor. Mientras buscamos mantener nuestros espacios cálidos y confortables durante los meses fríos, o frescos en el verano, un componente a menudo subestimado juega un papel crucial: el vidrio. Las ventanas, esos ojos de nuestros hogares y oficinas que nos conectan con el exterior, son también puntos clave por donde la energía puede escapar. Comprender cómo se produce esta pérdida y, más importante aún, cómo cuantificarla, es fundamental para optimizar el consumo energético y mejorar el bienestar térmico de cualquier edificación.

La capacidad de una ventana para retener o disipar el calor impacta directamente en la comodidad de los ocupantes y en el tamaño de las facturas de energía. Un vidrio ineficiente puede crear zonas frías cerca de las ventanas, obligando a los sistemas de calefacción a trabajar más de lo necesario. Por ello, desentrañar la ciencia detrás de la pérdida de calor a través del vidrio es el primer paso para tomar decisiones informadas sobre el aislamiento y la mejora de nuestras construcciones.

La Fórmula Maestra de la Pérdida de Calor

La ciencia de la transferencia de calor nos proporciona una herramienta precisa para calcular la tasa de pérdida de calor a través de cualquier superficie, incluyendo el vidrio. La fórmula fundamental que rige este proceso es la siguiente:

Q = U * A * ΔT

Analicemos cada uno de sus componentes para entender su significado y su impacto en la eficiencia energética de un edificio.

Desglose de los Componentes de la Fórmula

Q: Tasa de Pérdida de Calor

Representada por 'Q', esta variable denota la tasa horaria total de pérdida de calor que atraviesa el vidrio. Es la cantidad de energía térmica que se escapa (o entra, si hablamos de ganancia de calor en verano) a través de la superficie del cristal en un período de tiempo determinado. Sus unidades comunes son los Vatios (W) o BTU por hora (BTU/h), dependiendo del sistema de unidades utilizado. Un valor 'Q' alto indica una significativa pérdida de calor, lo que se traduce en un mayor consumo energético para mantener la temperatura deseada en el interior.

U: Coeficiente de Transmitancia Térmica (Valor U)

El coeficiente de transmitancia térmica, conocido popularmente como valor U, es quizás el factor más crítico y revelador en esta ecuación. Mide la facilidad con la que el calor fluye a través de un material o un ensamblaje constructivo, en este caso, el conjunto del vidrio. Cuanto menor sea el valor U, mejor será la capacidad de aislamiento del material, lo que significa que menos calor se transferirá a través de él. Sus unidades son W/(m²·K) en el sistema internacional o BTU/(hr·ft²·°F) en el sistema imperial. Este valor no solo considera la conducción a través del vidrio mismo, sino también la convección y la radiación dentro de las cámaras de aire o gas, y la influencia de los revestimientos.

A: Área de la Superficie

La variable 'A' representa el área total de la superficie de vidrio a través de la cual se produce la pérdida de calor. Se mide en metros cuadrados (m²) o pies cuadrados (ft²). Es un componente directo: cuanto mayor sea el área de vidrio expuesta a la diferencia de temperatura, mayor será la pérdida de calor, asumiendo que los otros factores permanecen constantes. Por ello, las grandes superficies acristaladas, aunque estéticamente atractivas, requieren soluciones de vidrio de alto rendimiento para mitigar las pérdidas.

ΔT: Diferencia de Temperatura

El símbolo 'ΔT' (Delta T) se refiere a la diferencia de temperatura entre el ambiente interior y el ambiente exterior. Se calcula restando la temperatura exterior a la temperatura interior (T_interior - T_exterior). Se mide en grados Celsius (°C), Kelvin (K) o grados Fahrenheit (°F). Es intuitivo: cuanto mayor sea la diferencia entre estas dos temperaturas, mayor será la fuerza motriz para que el calor se mueva, y por lo tanto, mayor será la pérdida de calor a través del vidrio.

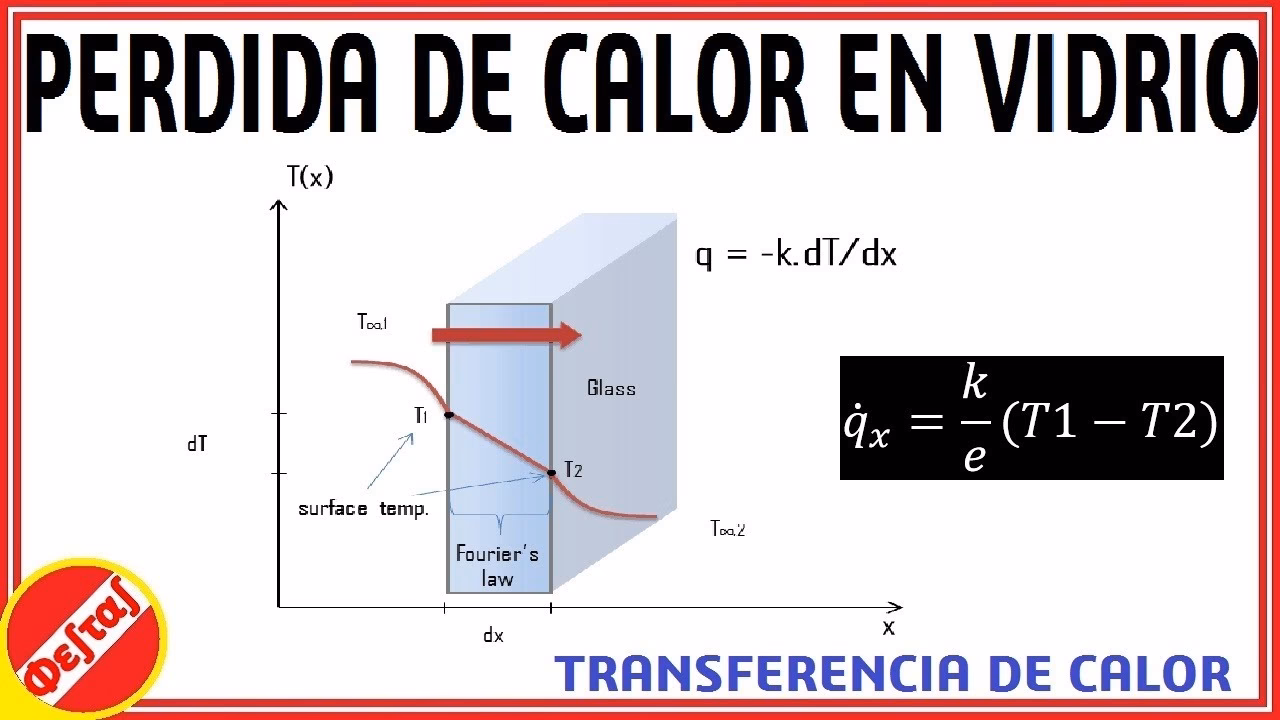

Mecanismos de Transferencia de Calor a Través del Vidrio

Para comprender a fondo el valor U y cómo se reduce, es esencial conocer los tres mecanismos fundamentales por los cuales el calor se transfiere a través del vidrio:

1. Conducción

La conducción es la transferencia de calor a través del material sólido del vidrio. Las moléculas vibran y transfieren energía a las moléculas adyacentes. El vidrio, si bien no es un conductor excepcional, permite el paso de calor por este medio. Un vidrio más grueso ofrece una resistencia ligeramente mayor, pero su impacto es limitado en comparación con otros métodos de aislamiento.

2. Convección

La convección ocurre cuando el calor es transportado por el movimiento de fluidos (aire o gas) dentro de las cámaras entre los paneles de vidrio. El aire caliente asciende y el frío desciende, creando corrientes que transfieren calor de un panel a otro. Las cámaras de aire estancas son cruciales para reducir este efecto, y la sustitución del aire por gases inertes como argón o kriptón es aún más efectiva, ya que tienen una conductividad térmica más baja y son más densos, lo que reduce las corrientes internas.

3. Radiación

La radiación es la transferencia de calor en forma de ondas electromagnéticas, similar a cómo el sol calienta la Tierra. Las superficies del vidrio emiten y absorben radiación infrarroja. Este es un mecanismo significativo de pérdida de calor, especialmente en vidrios simples. Es aquí donde los recubrimientos de baja emisividad (Low-E) juegan un papel revolucionario, reflejando gran parte de esta radiación de vuelta al interior (o al exterior en verano), reduciendo drásticamente la transferencia de calor radiante.

Factores Clave que Influyen en el Valor U del Vidrio

El valor U del vidrio, y por ende, la eficiencia de una ventana, está determinado por varios factores interrelacionados:

1. Número de Paneles de Vidrio

• Vidrio Simple: Consiste en una única hoja de vidrio. Ofrece un aislamiento mínimo y un valor U muy alto (poca resistencia al paso del calor). Son comunes en construcciones antiguas o climas muy templados.
• Doble Acristalamiento (DVH - Doble Vidriado Hermético): Compuesto por dos paneles de vidrio separados por una cámara herméticamente sellada. Esta cámara, llena de aire o un gas inerte, es fundamental para reducir la transferencia de calor por conducción y convección, disminuyendo significativamente el valor U.
• Triple Acristalamiento: Incorpora tres paneles de vidrio y dos cámaras selladas. Proporciona un nivel de aislamiento superior, ideal para climas extremos o para edificios con requisitos de eficiencia energética muy estrictos.

2. Tipo de Gas en la Cámara

La elección del gas dentro de la cámara sellada es crucial:

• Aire: El aire es el estándar, pero permite cierta convección.
• Argón: Un gas inerte, más denso que el aire y con menor conductividad térmica, mejora la resistencia a la convección y conducción. Es una opción muy común por su buen equilibrio entre rendimiento y costo.
• Kriptón: Aún más denso y con menor conductividad que el argón, ofrece un rendimiento térmico superior, especialmente en cámaras más estrechas. Es más costoso y se usa en aplicaciones de muy alta eficiencia.

3. Recubrimientos de Baja Emisividad (Low-E)

Estos recubrimientos microscópicos, invisibles al ojo humano, son capas de óxidos metálicos aplicadas a una o más superficies del vidrio. Su función principal es reflejar la radiación infrarroja (calor) mientras permiten el paso de la luz visible. Esto significa que en invierno, el calor interior se refleja de vuelta a la habitación, y en verano, el calor del sol se refleja hacia afuera. Son un componente clave para lograr una alta eficiencia energética en las ventanas modernas.

4. Espesores de las Cámaras y de los Paneles

El grosor de los paneles de vidrio y, especialmente, el ancho de las cámaras entre ellos, influyen en el valor U. Existe un ancho óptimo para las cámaras (generalmente entre 12 y 16 mm para argón) donde la convección se minimiza sin que la conducción a través del gas se vuelva dominante.

Beneficios de Reducir la Pérdida de Calor a Través del Vidrio

Invertir en vidrios con un bajo valor U y un buen rendimiento térmico trae consigo una serie de ventajas significativas:

• Ahorro Energético Sustancial: La reducción de la pérdida de calor se traduce directamente en menores facturas de calefacción en invierno y, gracias a la capacidad de los vidrios Low-E para reflejar el calor solar, también en menores costos de refrigeración en verano. El ahorro puede ser muy significativo a lo largo de la vida útil del edificio.
• Mayor Confort Térmico Interior: Las ventanas eficientes eliminan los puntos fríos y las corrientes de aire cerca de las aberturas, creando un ambiente interior más uniforme y agradable con mayor confort en todas las áreas de la habitación.
• Reducción de la Condensación: Al mantener la superficie interior del vidrio más caliente, se reduce la diferencia de temperatura entre el aire interior y la superficie del vidrio, disminuyendo drásticamente la probabilidad de que se forme condensación.
• Sostenibilidad Ambiental: Un menor consumo de energía para calefacción y refrigeración significa una reducción directa de las emisiones de gases de efecto invernadero, contribuyendo a la protección del medio ambiente.
• Reducción del Ruido Exterior: Como beneficio adicional, los vidrios dobles o triples con cámaras de aire/gas también ofrecen un aislamiento acústico superior, mejorando la tranquilidad interior.

Tabla Comparativa de Valores U (Valores Ilustrativos)

Para ilustrar el impacto de los diferentes tipos de vidrio en el valor U, presentamos la siguiente tabla comparativa. Es importante destacar que los valores exactos pueden variar según el fabricante, el tipo de marco y las condiciones específicas de instalación.

Nota: Estos valores son aproximados y solo tienen fines ilustrativos. Los valores reales pueden variar.

Preguntas Frecuentes sobre la Pérdida de Calor a Través del Vidrio

¿El calor siempre pasa a través del vidrio?

Sí, el calor siempre tenderá a moverse de un área más cálida a un área más fría, y el vidrio, como cualquier material, permite esta transferencia. La diferencia radica en la velocidad y la cantidad de calor que se transfiere, lo cual está determinado por el valor U del vidrio y la diferencia de temperatura.

¿Qué es el valor U y por qué es tan importante?

El valor U es una medida de la tasa de transferencia de calor a través de un material o ensamblaje. Cuanto menor sea el valor U, mejor será el aislamiento térmico. Es crucial porque cuantifica la eficiencia energética de una ventana: un valor U bajo significa menos pérdida de calor y, por lo tanto, menores costos de calefacción y un mayor confort.

¿Cómo puedo reducir la pérdida de calor a través de mis ventanas existentes?

Si no es posible reemplazar las ventanas, algunas medidas incluyen sellar grietas y rendijas con masilla o burletes, instalar cortinas térmicas o persianas gruesas, aplicar películas aislantes en el vidrio, o incluso considerar una segunda ventana interior (contravidrio) para crear una cámara de aire adicional.

¿Es mejor el doble o el triple acristalamiento?

El triple acristalamiento ofrece un mejor aislamiento térmico (menor valor U) que el doble acristalamiento, lo que resulta en mayores ahorros energéticos y mayor confort. Sin embargo, también es más pesado, más grueso y más costoso. La elección depende del clima local, el presupuesto y los objetivos de eficiencia energética del proyecto.

¿Qué son los recubrimientos Low-E y cómo funcionan?

Los recubrimientos Low-E (baja emisividad) son capas microscópicas de metales aplicadas al vidrio que reflejan la radiación infrarroja (calor). En invierno, ayudan a mantener el calor dentro al reflejarlo de vuelta a la habitación. En verano, reflejan el calor solar hacia el exterior, reduciendo la ganancia de calor. Funcionan como una barrera selectiva para la energía radiante, mejorando drásticamente la eficiencia térmica sin comprometer la luz visible.

¿Afecta el marco de la ventana a la pérdida de calor?

Aunque este artículo se centra en el vidrio, es importante mencionar que el marco de la ventana también juega un papel crucial en la pérdida de calor. Materiales como el PVC o la madera ofrecen mejor aislamiento que el aluminio sin rotura de puente térmico. El rendimiento térmico del marco se combina con el del vidrio para dar el valor U total de la ventana.

Conclusión

La pérdida de calor a través del vidrio es un factor determinante en la eficiencia energética y el confort de cualquier edificación. Comprender la fórmula Q = U * A * ΔT y los factores que influyen en cada una de sus variables, especialmente el coeficiente de transmitancia térmica (Valor U), es esencial para tomar decisiones informadas. Desde el tipo de acristalamiento (simple, doble, triple) hasta la elección de gases inertes y recubrimientos Low-E, cada elemento contribuye a la capacidad de aislamiento de una ventana.

Invertir en ventanas de alto rendimiento no es solo una cuestión de cumplir con normativas, sino una decisión estratégica que se traduce en un significativo ahorro en las facturas de energía, un mayor confort para los ocupantes y una contribución tangible a la sostenibilidad ambiental. Al final, un vidrio eficiente no solo es una barrera contra el frío o el calor, sino un pilar fundamental para un futuro más sostenible y energéticamente inteligente.
