¿Cómo Calcular la Distancia entre Ejes de un Engranaje?

Los engranajes son componentes esenciales en el mundo de la mecánica, actuando como el corazón de numerosos sistemas de transmisión de potencia. Su versatilidad les permite cambiar la dirección del movimiento, ajustar el torque y modificar las revoluciones por minuto (RPM), siendo una alternativa robusta a las cadenas en muchas aplicaciones. Sin embargo, para que funcionen de manera óptima y eficiente, es imperativo que estén correctamente alineados y espaciados. Uno de los cálculos más críticos en el diseño y montaje de sistemas de engranajes es determinar la distancia entre ejes correcta, un factor determinante para su rendimiento y vida útil. Este artículo te guiará a través de los conceptos fundamentales y las fórmulas precisas para realizar este cálculo esencial.

Aunque los engranajes son conocidos por su fiabilidad, su uso está limitado a distancias cortas. A menudo, en sistemas de canales prefabricados, las opciones de combinación pueden ser limitadas, dificultando la obtención de una relación de transmisión específica. Sin embargo, en sistemas de extrusión, la flexibilidad es mayor, permitiendo un ajuste más sencillo de las relaciones al poder desplazar los engranajes. Comprender la geometría y los parámetros de los engranajes es el primer paso para dominar su aplicación.

¿Qué son los Engranajes y Cuáles son sus Características?

Un engranaje es una pieza mecánica con dientes tallados, comúnmente especificados por su número de dientes (ej. 32T, 86T). Son elementos clave en la transmisión de potencia, capaces de invertir el sentido de giro del movimiento. Históricamente, los engranajes son una de las invenciones mecánicas más antiguas, con registros que se remontan al siglo IV a.C., lo que demuestra una tecnología probada y perfeccionada a lo largo de milenios.

Materiales Comunes en la Fabricación de Engranajes

Los engranajes se fabrican en diversos materiales, siendo el aluminio 7075 y el plástico Delrin los más comunes. Es crucial tener en cuenta las siguientes consideraciones sobre los materiales:

• Aluminio: Es un material robusto y duradero, ideal para aplicaciones que requieren alta resistencia.
• Delrin: Este es un plástico autolubricante que ofrece buena durabilidad. Sin embargo, es susceptible a rayarse en el agujero central, por lo que se recomienda usar un refuerzo como el REV Hex Hub Strengthener para proteger el orificio de los engranajes de Delrin.
• Combinación de Materiales: Una regla de oro es nunca engranar engranajes de plástico con engranajes metálicos. La diferencia de dureza y el desgaste diferencial pueden llevar a fallos prematuros. Sin embargo, es aceptable engranar diferentes tipos de engranajes metálicos siempre que tengan el mismo paso diametral o módulo. Se desaconseja el uso de engranajes de aluminio TETRIX, ya que son propensos a un desgaste rápido.

Tipos Especiales de Engranajes: Los Engranajes Cónicos

Los engranajes cónicos son una categoría especial que permite la transmisión de potencia entre ejes que se encuentran en diferentes planos, a menudo en ángulo. Son particularmente útiles en espacios reducidos donde una configuración de montaje de motor estándar no sería viable.

Conceptos Fundamentales en la Geometría de Engranajes

Para entender cómo se calcula la distancia entre ejes, primero debemos familiarizarnos con algunos conceptos clave de la geometría de los engranajes:

El Círculo de Paso (Pitch Diameter - PD)

El círculo de paso es un círculo imaginario ubicado en la superficie de un engranaje. Es de vital importancia porque, cuando dos engranajes están engranados correctamente, sus círculos de paso se tocan exactamente en el centro del punto donde los dientes se entrelazan. Es la base para la mayoría de los cálculos de engranajes. Su cálculo se puede realizar de varias maneras:

• PD = Módulo * Número de dientes
• PD = Número de dientes / Paso Diametral (DP)
• PD = Diámetro Exterior - (2 * Módulo)

Módulo (M) y Paso Diametral (DP)

El módulo y el paso diametral son dos medidas que definen el tamaño de los dientes de un engranaje y, por extensión, su tamaño general. Son cruciales para asegurar que dos engranajes puedan engranar correctamente:

• Paso Diametral (DP): Utilizado principalmente en países anglosajones, se define como el número de dientes por pulgada del diámetro de paso del engranaje.
• Módulo (M): Predominante en sistemas métricos, es el número de milímetros del diámetro de paso del engranaje por diente.

Es imperativo que los engranajes que van a engranar tengan el mismo paso diametral o módulo. Una excepción notable es la compatibilidad entre engranajes de 32 de paso diametral y 0.8 de módulo; están lo suficientemente cerca en tamaño como para funcionar bien juntos.

El Engrane Adecuado y la Holgura de Raíz (Root Clearance)

El engrane se refiere al contacto solapado entre los dientes de dos engranajes. Un engrane adecuado es esencial para la máxima transmisión de torque y la longevidad del sistema. Si el engrane es demasiado pequeño, puede haber pérdida de potencia, descarrilamiento o desgaste acelerado. Un engrane demasiado apretado, por otro lado, generará fricción excesiva, ineficiencias, chirridos o incluso atascos.

La forma ideal de engranar los engranajes es asegurarse de que los dientes se entrelazan y apenas tocan la base del engranaje adyacente. Se recomienda evitar el engrane con soportes de motor de sujeción, ya que el más mínimo movimiento puede causar deslizamiento o daño.

La holgura de raíz (también conocida como holgura de cima, holgura de fondo o simplemente holgura) es la distancia entre el círculo exterior de un engranaje y el círculo de raíz de su engranaje compañero. Esta pequeña brecha es vital para permitir que los dientes engranen sin interferencia. Por ejemplo, si el dedendum es 1.25m y el addendum es 1.00m, la diferencia de 0.25m proporciona esta holgura necesaria.

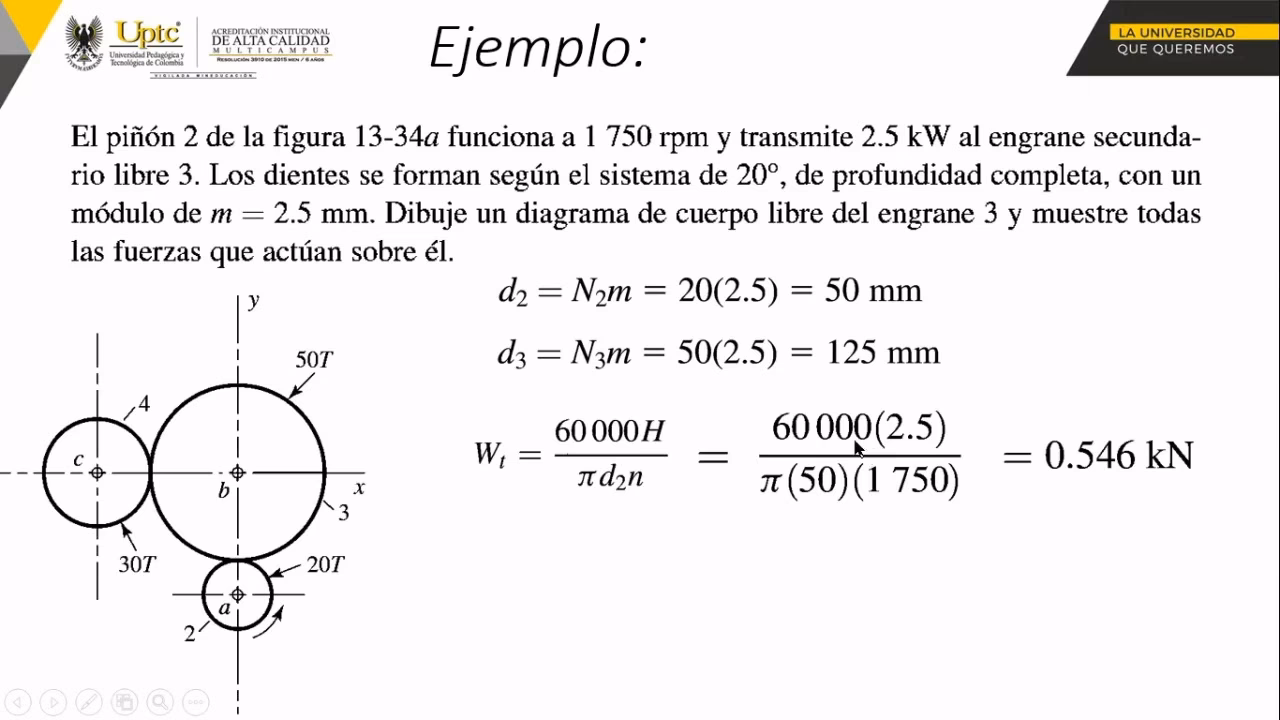

El Cálculo Crucial: Distancia entre Ejes de Engranajes

Calcular la distancia entre ejes de dos engranajes es un proceso directo una vez que se conocen los parámetros clave. Esta distancia es la separación mínima entre los centros de ambos engranajes cuando están correctamente engranados. Existen varias fórmulas principales, dependiendo de la información disponible:

1. Usando el Paso Diametral (DP)

Si conoces el número de dientes de cada engranaje y el paso diametral (P) de los engranajes, puedes usar la siguiente ecuación:

D = (T₁ + T₂) / P

Donde:

• D es la distancia entre el centro de ambos engranajes.
• T₁ es el número de dientes del primer engranaje.
• T₂ es el número de dientes del segundo engranaje.
• P es el paso diametral de los engranajes.

2. Usando el Módulo (M)

Si trabajas con el sistema métrico y conoces el módulo (M) de los engranajes, la fórmula es:

D = ((T₁ + T₂) * M) / 2

Donde:

• D es la distancia entre el centro de ambos engranajes.
• T₁ es el número de dientes del primer engranaje.
• T₂ es el número de dientes del segundo engranaje.
• M es el módulo de los engranajes.

3. Usando los Diámetros de Paso (d)

Una forma alternativa y muy intuitiva de calcular la distancia entre ejes es promediar los diámetros de paso (d) de los dos engranajes. Esto se basa en la idea de que los círculos de paso se tocan en el punto de engrane:

D = (d₁ + d₂) / 2

Donde:

• D es la distancia entre el centro de ambos engranajes.
• d₁ es el diámetro de paso del primer engranaje.
• d₂ es el diámetro de paso del segundo engranaje.

Ejemplo práctico: Si el diámetro de paso del engranaje 1 (d₁) es 40 y el del engranaje 2 (d₂) es 80, entonces la distancia entre ejes (D) sería: D = (40 + 80) / 2 = 60.

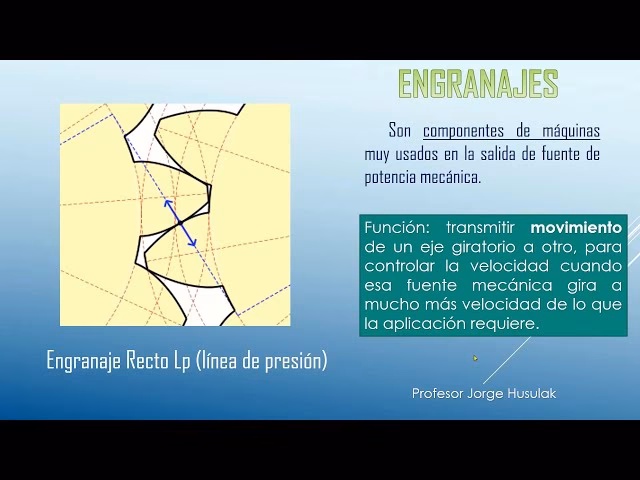

Engranajes Rectos: Definición, Partes y Cálculos Relacionados

Los engranajes rectos son el tipo más común y básico de engranaje, caracterizados por tener dientes montados en ejes paralelos. Son ideales para trasladar movimiento entre ejes próximos y paralelos. Su diseño no produce empuje axial, lo que permite el uso de rodamientos de bolas en los ejes.

Partes de un Engranaje Recto

Un engranaje recto se compone de varias partes fundamentales:

• Dientes: Son los elementos que transmiten la potencia del eje conductor al conducido. Su perfil es crucial para el engrane.
• Circunferencias:
  • Primitiva (d): Es el diámetro del círculo de paso, donde se produce el engrane efectivo.
  • Interior (df): Pasa por la base de los pies de los dientes, limitando la parte interna del diente.
  • Exterior (de): Limita la parte más externa del engranaje.
• Pie de Diente: La parte del diente entre la circunferencia primitiva y la interior.

Tipos de Engranajes de Dientes Rectos

• Engranajes Paralelos y Cilíndricos: Los más simples, con alta capacidad de transmisión de potencia. Utilizados en velocidades pequeñas y medias, donde generan poco ruido.
• Engranajes Perpendiculares y Cónicos: Transmiten fuerza entre ejes que se cruzan en un mismo plano, usualmente en ángulo recto. Menos comunes hoy día debido a que generan más ruido que otras opciones.

Aplicaciones Comunes de los Engranajes Rectos

Los engranajes rectos son versátiles y se encuentran en una amplia gama de industrias:

• Sistemas de seguridad y máquinas de vending (movimientos lentos).
• Máquinas de impresión y serigrafía.
• Maquinaria para procesar PVC, metal o madera.
• Cintas transportadoras industriales.
• Aparatos de manipulación de alimentos.
• Máquinas de embalaje y etiquetado.
• Energías renovables y robótica.

Parámetros Clave para el Cálculo de Engranajes Rectos

Para el diseño y cálculo de engranajes rectos, se definen varios parámetros interrelacionados. La distancia entre centros (dc) es equivalente a la distancia entre ejes (D) que hemos estado calculando.

Es importante recordar que en los países anglosajones se utiliza el 'Diametral Pitch' (Pt), que es inversamente proporcional al módulo, con la relación m = 25.4 / Pt.

Consejos Prácticos para la Instalación de Engranajes

Una vez calculada la distancia entre ejes, la instalación adecuada es clave para el rendimiento:

• Alineación: Es fundamental que los engranajes estén alineados lo más rectos posible, especialmente en extrusión donde los soportes pueden no estar perfectamente alineados. Una mala alineación puede causar daños o atascos.
• Lubricación: Se recomienda encarecidamente utilizar grasa blanca de litio o un lubricante similar entre los engranajes para reducir la fricción y prevenir posibles atascos. La lubricación adecuada prolonga la vida útil de los engranajes.
• Evitar Soportes de Motor de Sujeción: Debido a la sensibilidad del engrane, incluso el más mínimo movimiento del motor dentro de un soporte de sujeción puede hacer que los engranajes patinen o se dañen entre sí.

Ventajas de Utilizar Engranajes

Los engranajes ofrecen múltiples beneficios en la transmisión de potencia:

• Tecnología Robusta y Probada: Con miles de años de desarrollo, los engranajes son una tecnología madura y extremadamente fiable.
• Facilidad de Uso: Son fáciles de implementar tanto en sistemas de canal (donde el espaciado ya está definido) como en sistemas de extrusión (que ofrecen mayor flexibilidad para ajustar el engrane).
• Grandes Reducciones en Espacios Reducidos: Permiten obtener relaciones de reducción significativas en un espacio compacto, lo que es ventajoso en diseños donde el espacio es limitado.
• No Requieren Tensado: A diferencia de las cadenas o correas, una vez que la separación es correcta, los engranajes funcionan sin necesidad de tensión adicional, eliminando un paso de mantenimiento y posible punto de fallo. Aunque esto limita su uso a distancias cortas.

Preguntas Frecuentes (FAQ)

¿Cuál es la distancia entre los engranajes o la distancia entre centros?

Para un par de engranajes engranados, la distancia entre ejes o "distancia entre centros" es la distancia mínima entre los centros de los dos engranajes. Se calcula sumando los diámetros de paso de ambos engranajes y dividiendo el resultado por 2. Es decir, D = (d₁ + d₂) / 2.

¿Qué es la holgura de raíz (root clearance)?

La holgura de raíz es la distancia entre el círculo exterior de un engranaje y el círculo de raíz de su engranaje compañero (la brecha). Esta distancia es esencial para permitir que los dientes engranen sin interferencia y evitar que la parte superior de un diente roce la base del diente del engranaje acoplado.

¿Cómo se calcula un engranaje recto?

El cálculo de un engranaje recto implica definir una serie de parámetros clave para su diseño y funcionamiento. Esto incluye determinar el número de dientes (z), el módulo (m) o paso diametral (P), los diámetros primitivo (d), exterior (de) e interior (df), la altura del diente (h), el paso circular (Pc) y la longitud del diente (B). El objetivo es asegurar que todos estos parámetros se alineen para una transmisión de potencia eficiente y sin problemas, siendo la distancia entre ejes uno de los resultados más importantes de estos cálculos para la correcta interacción con otro engranaje.

Conclusión

El cálculo preciso de la distancia entre ejes es un pilar fundamental en el diseño y la aplicación de sistemas de engranajes. Dominar este concepto y las fórmulas asociadas no solo garantiza un engrane correcto, sino que también optimiza la eficiencia de la transmisión de potencia, minimiza el desgaste y prolonga significativamente la vida útil de los componentes. Al prestar atención a los materiales, la alineación y la lubricación, se puede asegurar que los engranajes funcionen a su máximo potencial, aprovechando al máximo esta venerable y eficaz tecnología mecánica.
