La palabra "caída" evoca imágenes de descenso, pero su significado y la forma de calcularla varían drásticamente según el contexto. Ya sea que estemos hablando de la distancia mínima necesaria para detener una caída libre sin impacto en un entorno industrial, o de la velocidad vertical óptima para que un avión descienda de forma segura a una pista, la precisión en los cálculos es fundamental. Una estimación incorrecta puede tener consecuencias graves, desde lesiones severas hasta accidentes fatales. Este artículo explorará dos de los escenarios más críticos donde el cálculo de la distancia de caída es una habilidad indispensable: la protección anticaídas en trabajos en altura y la planificación de descensos en aviación.
- La Importancia Vital del Cálculo de la Distancia de Caída en Protección Anticaídas
- Navegando los Cielos: Cálculo de la Tasa de Descenso en Aviación
- Preguntas Frecuentes (FAQs)
- ¿Cuál es la diferencia fundamental entre "distancia de caída" (protección anticaídas) y "tasa de descenso" (aviación)?
- ¿Por qué es tan importante incluir un factor de seguridad en los cálculos de protección anticaídas?
- ¿Puedo usar las fórmulas de aviación para cualquier tipo de descenso, como el de una montaña?
- ¿Qué sucede si mi sistema de protección anticaídas no incluye un absorbedor de energía?
- ¿Con qué frecuencia debo recalcular la distancia de caída o la tasa de descenso?
- Conclusión
La Importancia Vital del Cálculo de la Distancia de Caída en Protección Anticaídas
Imagina estar a varios metros de altura, trabajando en una estructura de acero, con la única protección de un arnés de cuerpo completo y un cabo de anclaje correctamente asegurado. En este escenario, la pregunta crítica no es si caerás, sino qué tan lejos caerás antes de que tu sistema de protección anticaídas te detenga de forma segura. Aquí es donde entra en juego la distancia libre de caída, un concepto a menudo subestimado pero de vital importancia para la seguridad en trabajos en altura.
¿Qué es la Distancia Libre de Caída (Fall Clearance)?
La distancia libre de caída es la distancia vertical mínima necesaria entre los pies de un trabajador y el nivel inferior (suelo, obstáculo, etc.) para evitar el contacto en caso de una caída. No calcularla correctamente es uno de los errores más frecuentes y peligrosos en la implementación de sistemas de protección anticaídas. Un cálculo erróneo podría significar que el sistema no tenga tiempo suficiente para desplegarse completamente antes de que el trabajador impacte contra el suelo o cualquier otro peligro subyacente, resultando en lesiones graves o incluso la muerte.
Factores que Influyen en el Cálculo de la Distancia de Caída
Varios elementos deben ser considerados para determinar con precisión la distancia de caída. Cada uno contribuye a la distancia total que recorrerá un trabajador desde el momento en que inicia la caída hasta que el sistema lo detiene por completo.
- Longitud del Cabo de Anclaje: Es la longitud inicial del cabo que conecta el arnés al punto de anclaje. Aunque la longitud estándar de un cabo con absorbedor de energía suele ser de 1.8 metros (6 pies), existen cabos de mayor longitud que deben ser tenidos en cuenta.
- Distancia de Desaceleración del Absorbedor de Energía: Si ocurre una caída, el mecanismo de desaceleración del cabo de anclaje se activará. Este mecanismo, comúnmente una bolsa de absorbedor de impacto, se extiende para disipar la energía de la caída. La OSHA (Administración de Seguridad y Salud Ocupacional) establece que la distancia máxima de desaceleración permitida no debe ser superior a 1.07 metros (3.5 pies o 42 pulgadas). Siempre se debe asumir la distancia máxima de despliegue para garantizar la máxima seguridad.
- Altura del Trabajador Suspendido: La altura del trabajador también influye. No se mide la altura total del cuerpo, sino la distancia desde el anillo D de la espalda del arnés hasta los pies del trabajador. En promedio, esta distancia es de 1.5 metros (5 pies).
- Estiramiento del Arnés: Durante una caída, el arnés de protección se estirará y se ajustará al cuerpo del trabajador. Se debe añadir aproximadamente 0.3 metros (1 pie) a la altura del trabajador para contabilizar este estiramiento. Esto significa que la altura promedio del trabajador, incluyendo el estiramiento del arnés, se considera de 1.8 metros (6 pies).
- Obstáculos y Peligros Inferiores: El suelo no es el único peligro. Vehículos, materiales de construcción, equipos o cualquier otro objeto debajo del punto de caída pueden reducir significativamente la distancia libre disponible. Si estos peligros no pueden ser movidos, o si no es posible anclarse en una ubicación más segura, se deben tomar medidas para asegurar que haya suficiente espacio libre. Esto podría requerir un recálculo o la implementación de otras soluciones de seguridad.
Cómo Calcular la Distancia de Caída con un Cabo de Anclaje Amortiguador
El cálculo de la distancia libre de caída se desglosa en cuatro componentes principales que, sumados, proporcionan la distancia total de caída. Representemos estos componentes como A, B, C y D.
La fórmula es sencilla: Distancia de Caída Total (DCT) = A + B + C + D
| Componente | Descripción | Valor Típico (metros / pies) |
|---|---|---|
| A | Longitud del cabo de anclaje | 1.8 m / 6 pies |
| B | Distancia máxima de desaceleración del absorbedor | 1.07 m / 3.5 pies |
| C | Altura del trabajador suspendido (incluye estiramiento del arnés) | 1.8 m / 6 pies |
| D | Factor de seguridad adicional | 0.6 m / 2 pies |
Consideremos un ejemplo práctico. Si nuestro punto de anclaje está a 6 metros (20 pies) del suelo, y utilizamos los valores típicos:
- A (Longitud del cabo): 1.8 m (6 pies)
- B (Distancia de desaceleración): 1.07 m (3.5 pies)
- C (Altura del trabajador suspendido): 1.8 m (6 pies)
- D (Factor de seguridad): 0.6 m (2 pies)
Sumando estos valores: 1.8 + 1.07 + 1.8 + 0.6 = 5.27 metros (o 6 + 3.5 + 6 + 2 = 17.5 pies).
Esto significa que la distancia total que recorrerá el trabajador en una caída es de 5.27 metros (17.5 pies). Dado que nuestro punto de anclaje está a 6 metros (20 pies) del suelo, hay una distancia libre de 0.73 metros (2.5 pies) restante, lo cual es suficiente para mantener al trabajador seguro.
Puntos de Anclaje y su Impacto
El punto donde te anclas es tan importante como el cálculo en sí. Si el trabajador está anclado a un punto elevado (por encima de la cabeza), la distancia de caída será menor que si el anclaje se realiza a nivel del anillo D (a la altura de la espalda). Anclarse a nivel del anillo D aumenta la distancia de caída libre inicial, ya que el trabajador caerá la longitud del cabo de anclaje más la distancia desde el punto de anclaje hasta el anillo D antes de que el absorbedor comience a funcionar. En muchos casos, anclarse a nivel del anillo D podría no proporcionar la distancia libre de caída necesaria para una detención segura.
¿Quién es Responsable de Estos Cálculos?
La seguridad en el trabajo no es responsabilidad de una sola persona. Cualquier individuo que trabaje en altura, o que supervise a otros en posiciones elevadas, debe estar completamente consciente de las condiciones presentes y asegurar que los peligros sean mitigados. Es crucial que todos los involucrados comprendan la importancia de estos cálculos y contribuyan a un entorno de trabajo seguro.
Desde las alturas de un vuelo de crucero hasta el momento crucial del aterrizaje, los pilotos se enfrentan a otro tipo de "caída": el descenso controlado. Un aterrizaje seguro y preciso es el objetivo final de todo vuelo, y una de las claves para lograrlo es aproximarse a la pista con la velocidad de descenso adecuada. A diferencia de la protección anticaídas, aquí el objetivo no es detener una caída, sino gestionarla de manera controlada y predecible.
¿Qué es la Tasa de Descenso Aérea y por qué es Importante?
La tasa de descenso de una aeronave, o su velocidad de descenso, es la velocidad a la que disminuye su altura vertical por unidad de tiempo. En la aviación, esta tasa se mide comúnmente en pies por minuto (FPM). Conocer y mantener una tasa de descenso constante durante la aproximación al aterrizaje es crucial. Permite a los pilotos que operan bajo reglas de vuelo instrumental (IFR) permanecer en la senda de planeo (glideslope) y a los pilotos bajo reglas de vuelo visual (VFR) evitar "perseguir" las luces VASI o PAPI, que indican si se está demasiado alto o bajo. Descender demasiado rápido podría resultar en un ángulo de aproximación peligrosamente pronunciado, mientras que descender demasiado lento podría llevar a una aproximación superficial que resulte en aterrizar más allá de la pista o incluso salirse de ella.
El Ángulo de Descenso Estándar (3 Grados)
La mayoría de las aproximaciones instrumentales (IFR) con guía vertical, así como las ayudas visuales como las luces VASI (Indicador de Trayectoria de Aproximación Visual) y PAPI (Indicador de Precisión de Trayectoria de Aproximación), están configuradas para un ángulo de descenso de aproximadamente 3 grados. Este ángulo se considera el más eficiente y seguro para la mayoría de las aeronaves y condiciones. Aunque existen cálculos matemáticos más complejos para la velocidad de descenso, los pilotos suelen utilizar métodos sencillos y rápidos para estimar la tasa de descenso necesaria y alinearse con este ángulo de 3 grados.
Métodos Sencillos para Calcular la Tasa de Descenso
Para un descenso de 3 grados, existen dos reglas generales muy prácticas que los pilotos utilizan para calcular la tasa de descenso requerida en pies por minuto (FPM) basándose en la velocidad sobre tierra (Groundspeed - GS) del avión, que es la velocidad real del avión respecto al suelo.
Método 1: Multiplicar la Velocidad sobre Tierra por 5
Esta es una de las fórmulas más comunes y fáciles de recordar. Simplemente se multiplica la velocidad sobre tierra (en nudos) por cinco para obtener la tasa de descenso aproximada en FPM.
Fórmula: Velocidad sobre Tierra (nudos) x 5 = Tasa de Descenso (FPM)
Ejemplo: Si tu velocidad sobre tierra es de 100 nudos, tu tasa de descenso objetivo sería:
100 nudos x 5 = 500 FPM.
Método 2: Dividir la Velocidad sobre Tierra a la Mitad y Añadir un Cero
Este método es una alternativa al primero y produce el mismo resultado. Consiste en dividir la velocidad sobre tierra (en nudos) por dos y luego añadir un cero al final del número resultante.
Fórmula: (Velocidad sobre Tierra (nudos) ÷ 2) + "0" = Tasa de Descenso (FPM)
Ejemplo: Usando la misma velocidad sobre tierra de 100 nudos:
100 nudos ÷ 2 = 50
Añadir un cero al final: 500 FPM.
Ambos métodos son igualmente válidos y la elección entre uno y otro depende de cuál sea más fácil de calcular mentalmente para el piloto en un momento dado.

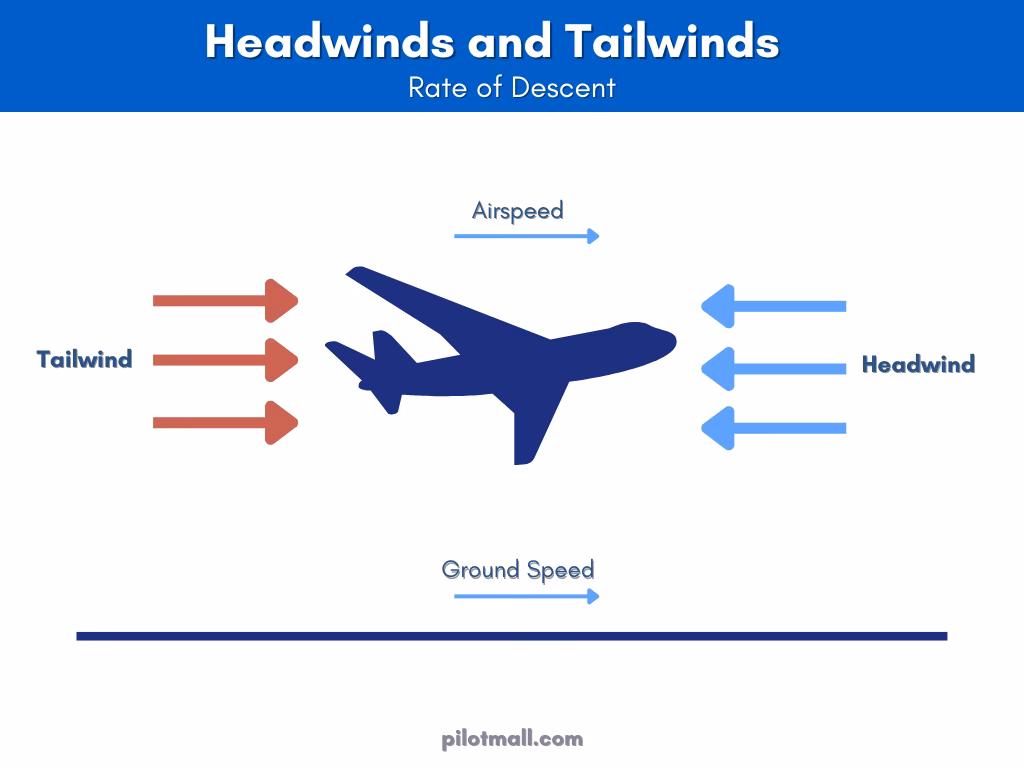

El Impacto del Viento en la Tasa de Descenso
Es fundamental recordar que la tasa de descenso no es estática; está intrínsecamente ligada a la velocidad sobre tierra, la cual se ve directamente afectada por el viento. Un viento de cola aumentará tu velocidad sobre tierra, lo que requerirá una mayor tasa de descenso para mantener el ángulo de planeo de 3 grados. Por el contrario, un viento en contra disminuirá tu velocidad sobre tierra, permitiendo una menor tasa de descenso.
| Condición de Viento | Velocidad sobre Tierra (GS) | Tasa de Descenso Requerida (FPM) | Ejemplo (IAS 100 nudos) |
|---|---|---|---|
| Viento en Contra (25 nudos) | IAS - Viento = 75 nudos | 75 x 5 = 375 FPM | Se requiere menor FPM |
| Viento de Cola (25 nudos) | IAS + Viento = 125 nudos | 125 x 5 = 625 FPM | Se requiere mayor FPM |
Esta tabla ilustra cómo un viento de 25 nudos, ya sea en contra o de cola, puede generar una diferencia de 250 FPM en la tasa de descenso requerida. Debido a esta variabilidad, los pilotos recalculan su tasa de descenso en cada aproximación, incluso si vuelan rutas familiares.
Cálculo de la Cima del Descenso (Top of Descent - TOD): ¿Cuándo Iniciar el Descenso?
Una vez que sabes qué tan rápido necesitas descender, la siguiente pregunta es: ¿a qué distancia del aeropuerto debes comenzar tu descenso? Esto se determina mediante el cálculo de la cima del descenso (TOD). Las siguientes reglas generales asumen una tasa de descenso de 500 FPM, que es una tasa común para muchas aproximaciones.
Método 1: Cálculo de la Cima del Descenso Basado en la Distancia
Este método te ayuda a determinar la distancia en millas náuticas desde el aeropuerto donde debes comenzar tu descenso.
Fórmula:
1. Altitud actual - Altitud del aeropuerto = Altitud a perder (pies)
2. Altitud a perder (pies) x 3 = Distancia al inicio del descenso (pies)
3. Distancia al inicio del descenso (pies) / 1000 = Distancia al inicio del descenso (millas náuticas)
Ejemplo: Si tu altitud actual es de 10,000 pies MSL y la altitud del aeropuerto es de 1,000 pies MSL:
1. 10,000 - 1,000 = 9,000 pies a perder
2. 9,000 x 3 = 27,000 pies
3. 27,000 ÷ 1,000 = 27 millas náuticas
Según este cálculo, deberías comenzar tu descenso aproximadamente a 27 millas náuticas del aeropuerto.
Método 2: Cálculo de la Cima del Descenso Basado en el Tiempo
Este método estima el tiempo en minutos que necesitarás para descender, asumiendo una tasa de 500 FPM.
Fórmula:
1. Altitud a perder (pies) ÷ 1000 = Número de segmentos de 1000 pies
2. Número de segmentos de 1000 pies x 2 minutos = Tiempo hasta el inicio del descenso (minutos)
Ejemplo: Usando la misma diferencia de altitud de 9,000 pies:
1. 9,000 ÷ 1,000 = 9 segmentos
2. 9 x 2 = 18 minutos
Esto indica que debes comenzar tu descenso cuando estés a 18 minutos de distancia del aeropuerto.
Preguntas Frecuentes (FAQs)
¿Cuál es la diferencia fundamental entre "distancia de caída" (protección anticaídas) y "tasa de descenso" (aviación)?
La "distancia de caída" en protección anticaídas se refiere al espacio vertical mínimo requerido para detener a un trabajador de forma segura después de una caída libre, evitando el impacto con el suelo u obstáculos. Es una medida preventiva de seguridad. Por otro lado, la "tasa de descenso" en aviación es la velocidad controlada a la que una aeronave reduce su altitud, medida en pies por minuto, crucial para una aproximación y aterrizaje precisos. No se trata de una caída "accidental", sino de un descenso gestionado.
¿Por qué es tan importante incluir un factor de seguridad en los cálculos de protección anticaídas?
El factor de seguridad se añade como una precaución extra para compensar cualquier variable imprevista o pequeña inexactitud en las mediciones. Aunque los componentes del sistema de protección tienen especificaciones, factores como el desgaste del equipo, condiciones ambientales inesperadas, o pequeñas variaciones en la altura o peso del trabajador podrían influir. Un factor de seguridad de 0.6 metros (2 pies) es una práctica reconocida para garantizar un margen adicional de seguridad y minimizar cualquier riesgo residual.
¿Puedo usar las fórmulas de aviación para cualquier tipo de descenso, como el de una montaña?
No, las fórmulas de aviación presentadas (Velocidad sobre Tierra x 5, etc.) están diseñadas específicamente para calcular una tasa de descenso óptima en un ángulo de planeo de 3 grados, que es estándar en la aviación. No son aplicables directamente a otros tipos de descensos, como el descenso en una montaña, donde factores como la inclinación del terreno, la fricción, el equipo de escalada y la física del cuerpo humano son completamente diferentes.
¿Qué sucede si mi sistema de protección anticaídas no incluye un absorbedor de energía?
Si un sistema de protección anticaídas no tiene un absorbedor de energía, la fuerza del impacto en caso de caída sería significativamente mayor, lo que podría causar lesiones graves o fatales al trabajador. Los absorbedores de energía son cruciales porque disipan la fuerza de la caída, extendiendo la distancia de desaceleración y reduciendo el choque sobre el cuerpo. Un sistema sin él no cumple con las normativas de seguridad y no es recomendable para trabajos en altura.
¿Con qué frecuencia debo recalcular la distancia de caída o la tasa de descenso?
Los cálculos de distancia de caída para protección anticaídas deben realizarse antes de cada tarea en altura, o cada vez que haya un cambio en el equipo, el punto de anclaje, la altura del trabajador o los obstáculos debajo. En aviación, la tasa de descenso y la cima del descenso deben recalcularse para cada aproximación, ya que la velocidad sobre tierra (y por ende la tasa de descenso) cambia constantemente debido a las condiciones del viento. La seguridad y la precisión requieren una evaluación continua.
Conclusión
El cálculo de la distancia de una caída, ya sea para proteger una vida en un entorno de trabajo peligroso o para guiar una aeronave hacia un aterrizaje seguro, es una disciplina que exige precisión y comprensión. Hemos explorado cómo la distancia libre de caída es un pilar de la seguridad laboral, requiriendo la consideración de la longitud del arnés, la distancia de desaceleración, la altura del trabajador y un vital factor de seguridad. Paralelamente, en el mundo de la aviación, la tasa de descenso y el momento de la cima del descenso son cálculos dinámicos influenciados por la velocidad sobre tierra y las condiciones del viento, esenciales para una aproximación exitosa. Dominar estas fórmulas no es solo una cuestión de números, sino una habilidad crítica que puede marcar la diferencia entre un día de trabajo seguro y un aterrizaje perfecto, o un desastre. La conciencia y la aplicación diligente de estos principios son la base de la seguridad en ambos campos, recordándonos que la matemática, en su forma más práctica, es una herramienta poderosa para proteger y guiar.
