Cálculo del Radio: Desde la Cuerda a la Curvatura

El concepto de radio es fundamental en diversas ramas de la ciencia y la ingeniería, extendiéndose mucho más allá de la simple definición de la distancia desde el centro de un círculo hasta su borde. Comprender cómo calcular el radio a partir de diferentes datos, como una cuerda, o cómo determinar el radio de curvatura de un objeto, es una habilidad invaluable para diseñadores, ingenieros y entusiastas de la precisión. Desde la construcción de arcos hasta la optimización de sistemas de fluidos, la capacidad de manipular y entender el radio es clave para garantizar la funcionalidad, la eficiencia y la durabilidad de los componentes.

Este artículo explora en profundidad las metodologías para calcular el radio en distintas situaciones, desglosando las fórmulas y ofreciendo ejemplos prácticos. Abordaremos la geometría básica de círculos y cuerdas, así como el concepto más avanzado del radio de curvatura, crucial en aplicaciones industriales como las mangueras. Al final, tendrá una comprensión sólida de cómo estos cálculos pueden prevenir fallos, mejorar el rendimiento y prolongar la vida útil de sus componentes.

El Radio en la Geometría Básica: La Relación con la Cuerda

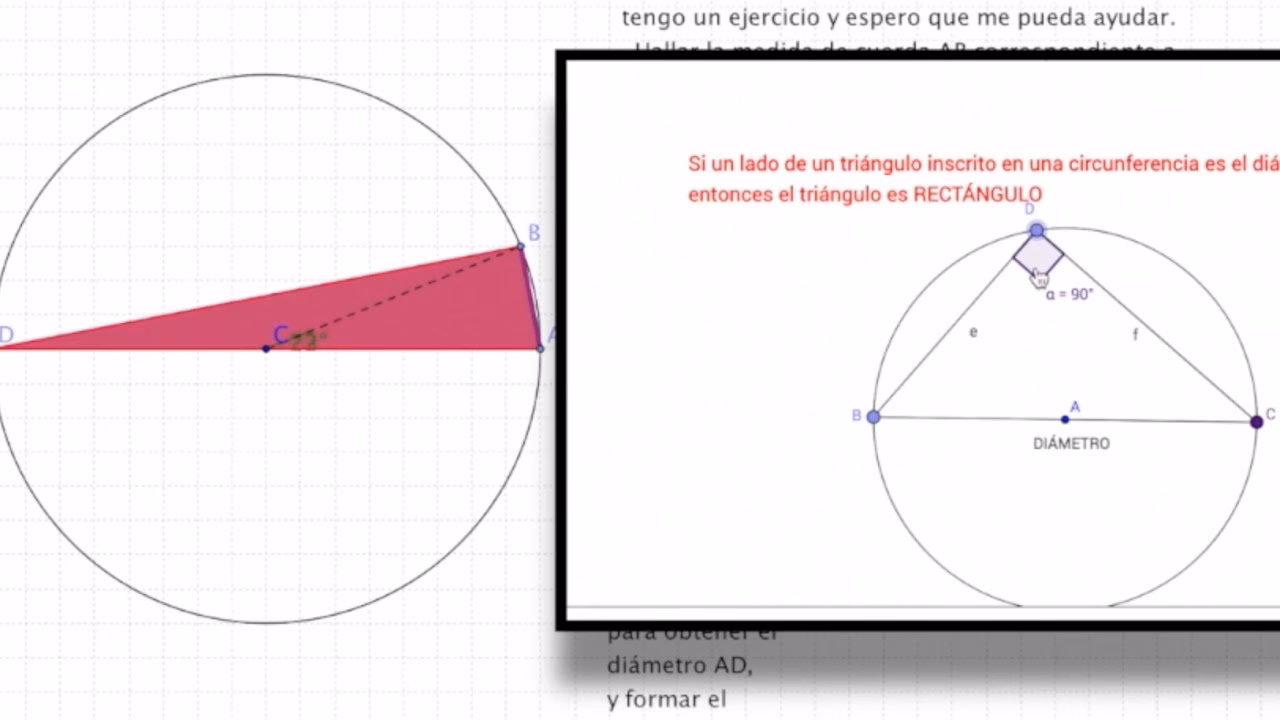

En el ámbito de la geometría, una cuerda es un segmento de línea recta que conecta dos puntos en una circunferencia. A diferencia del diámetro, que es la cuerda más larga y siempre pasa por el centro, una cuerda común no tiene por qué hacerlo. Sin embargo, conociendo la longitud de una cuerda y la altura de su segmento (también conocida como flecha o sagita), es posible determinar el radio del círculo al que pertenece.

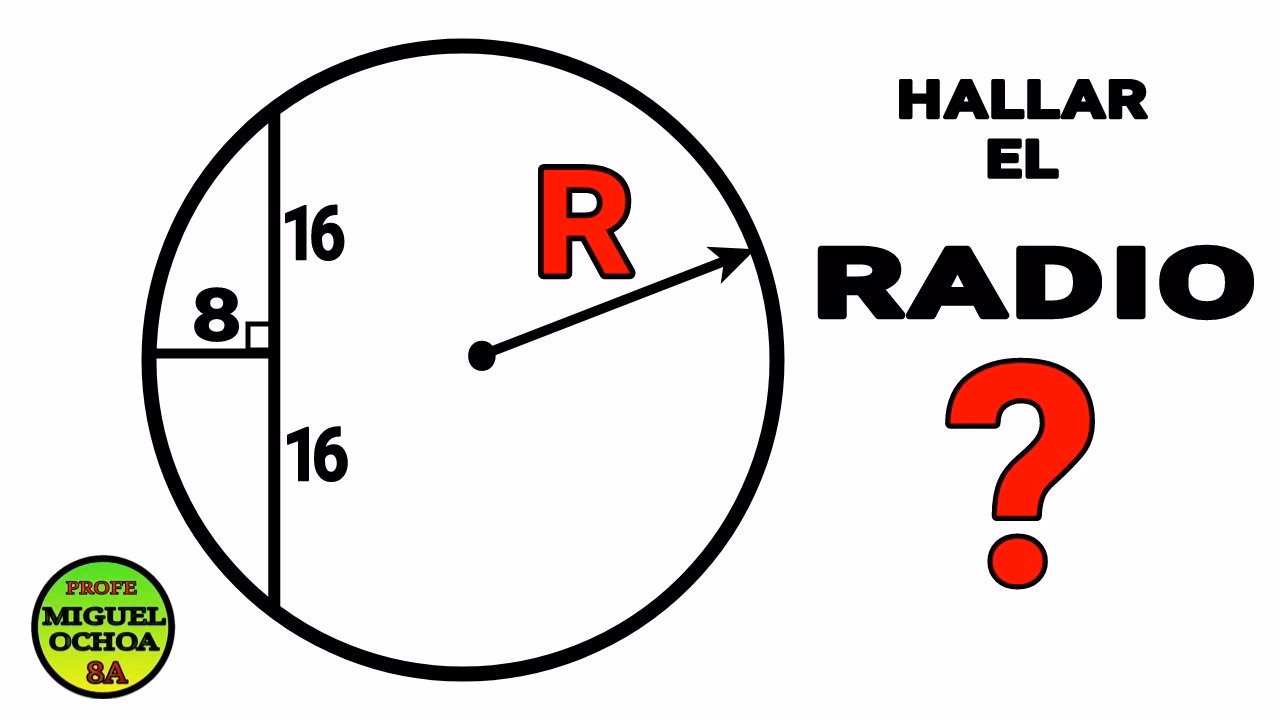

Imaginemos un círculo con su centro O. Si trazamos una cuerda AB, y desde el punto medio de esta cuerda (M) trazamos una línea perpendicular hasta la circunferencia (P), la longitud de este segmento MP es la flecha (h). El radio (r) del círculo es la distancia desde O hasta cualquier punto de la circunferencia, como A, B o P. Si consideramos el triángulo rectángulo formado por el centro del círculo (O), el punto medio de la cuerda (M) y uno de los extremos de la cuerda (A), podemos aplicar el Teorema de Pitágoras.

Sea 'c' la longitud de la cuerda AB. Entonces, AM = c/2. La distancia OM es igual a r - h (si la cuerda está por encima del centro) o h - r (si la cuerda está por debajo del centro, aunque la fórmula se ajusta automáticamente). La fórmula general para calcular el radio (r) a partir de la longitud de la cuerda (c) y la flecha (h) es:

r = (h² + (c/2)²) / (2h)

Donde:

• r es el radio del círculo.
• h es la flecha (la altura del segmento circular desde el punto medio de la cuerda hasta el arco).
• c es la longitud de la cuerda.

Ejemplo Práctico: Cálculo del Radio de un Arco

Supongamos que estamos diseñando un arco y necesitamos determinar el radio de la circunferencia a la que pertenece. Medimos la base del arco (la cuerda) y encontramos que mide 10 metros. Luego, medimos la altura del arco desde el punto medio de la base hasta la cúspide (la flecha) y encontramos que es de 2 metros.

Aplicando la fórmula:

• c = 10 metros
• h = 2 metros

r = (2² + (10/2)²) / (2 * 2)

r = (4 + 5²) / 4

r = (4 + 25) / 4

r = 29 / 4

r = 7.25 metros

Así, el radio del círculo al que pertenece este arco es de 7.25 metros. Este cálculo es fundamental en arquitectura y construcción para asegurar la estabilidad y estética de estructuras curvas.

Determinando la Longitud de una Cuerda

A veces, la necesidad es inversa: se conoce el radio y otros parámetros, y se desea calcular la longitud de la cuerda. Esto puede ser útil en diseño, fabricación o verificación de componentes.

Cálculo de la Cuerda a partir del Radio y el Ángulo Central

Si conocemos el radio (r) del círculo y el ángulo central (θ) que subtiende la cuerda (el ángulo formado por las dos líneas que van desde el centro del círculo hasta los extremos de la cuerda), podemos usar la siguiente fórmula:

c = 2r * sin(θ/2)

Donde:

• c es la longitud de la cuerda.
• r es el radio del círculo.
• θ es el ángulo central en radianes o grados, dependiendo de la función seno utilizada.

Por ejemplo, si un círculo tiene un radio de 5 cm y una cuerda subtiende un ángulo de 60 grados:

c = 2 * 5 * sin(60°/2)

c = 10 * sin(30°)

c = 10 * 0.5

c = 5 cm

Cálculo de la Cuerda a partir del Radio y la Flecha

Si conocemos el radio (r) y la flecha (h), podemos despejar la longitud de la cuerda (c) de la fórmula original del radio, o usar una derivación directa:

c = 2 * √(2rh - h²)

Por ejemplo, si un radio es de 10 cm y la flecha es de 2 cm:

c = 2 * √(2 * 10 * 2 - 2²)

c = 2 * √(40 - 4)

c = 2 * √(36)

c = 2 * 6

c = 12 cm

El Concepto de Radio de Curvatura

Más allá de los círculos perfectos, el concepto de radio de curvatura se aplica a cualquier curva. En términos simples, el radio de curvatura en un punto dado de una curva es el radio del círculo que mejor se aproxima a la curva en ese punto. Este círculo se conoce como el círculo osculador. Cuanto menor sea el radio de curvatura, más cerrada será la curva en ese punto, y viceversa.

Este concepto es vital en campos como la física (trayectorias de proyectiles), la ingeniería mecánica (diseño de engranajes y levas), y la ingeniería civil (diseño de carreteras y vías férreas), donde la suavidad de las transiciones de curvatura afecta directamente la seguridad y la eficiencia. Una curva con un radio de curvatura muy pequeño puede generar fuerzas centrífugas excesivas o concentraciones de tensión, lo que podría llevar a fallos estructurales o desgaste prematuro.

El Radio de Curvatura en Aplicaciones Industriales: El Caso de las Mangueras

En el contexto industrial, especialmente con componentes flexibles como mangueras o conductos, el radio de curvatura adquiere una importancia crítica. El radio de curvatura de una manguera determina cuánto puede doblarse de forma segura sin sufrir daños permanentes o comprometer su funcionalidad. Ignorar los límites del radio de curvatura puede tener consecuencias graves: desde el retorcimiento y la restricción del flujo hasta el acortamiento drástico de la vida útil de la manguera.

Comprender y aplicar el radio de curvatura mínimo ayuda a garantizar que una manguera mantenga la resistencia y la funcionalidad necesarias para su uso previsto. La mayoría de las mangueras están diseñadas para doblarse con frecuencia a lo largo de su vida útil. Por lo tanto, considerar los requisitos de flexibilidad de antemano ahorra una cantidad significativa de problemas a largo plazo.

Medición del Radio de Curvatura Mínimo

El radio de curvatura mínimo representa la distancia mínima a la que se puede doblar una manguera sin causar daños duraderos. Existen dos formas principales de medir este radio:

1. Radio Interior: Mide el radio de la manguera doblada hasta su superficie más interna. Es decir, se mide desde el centro de la curva hasta el borde interior de la manguera.
2. Radio de la Línea Central: Mide el radio hasta la línea central de la manguera o conducto flexible. Este método es a menudo preferido en la industria porque representa un promedio de la curvatura y es más fácil de estandarizar, ya que no depende del grosor de la pared de la manguera.

Al doblar una manguera más bruscamente de lo que su diseño permite, se genera una tensión indebida en sus refuerzos. Esto puede causar retorcimiento y distorsiones internas en la manguera, lo que disminuirá notablemente su vida útil y funcionalidad. Además, doblar demasiado una manguera puede restringir fácilmente el flujo de cualquier material que transporte, lo que genera más complicaciones operativas y posibles daños al equipo conectado.

Cálculo de la Longitud Mínima Requerida de una Manguera

Para evitar estos problemas, los usuarios deben calcular el radio de curvatura mínimo para determinar la longitud mínima de manguera necesaria para una aplicación determinada. La fórmula para calcular la longitud mínima de la manguera (L) que necesita doblarse para un ángulo dado (A) y un radio de curvatura (r) es:

L = (A / 360°) * 2πr

Donde:

• L es la longitud mínima de la manguera que necesita doblarse (la longitud del arco).
• A es el ángulo de la curva en grados.
• r es el radio de curvatura de la manguera (usualmente el radio de la línea central).
• π (pi) es una constante aproximadamente igual a 3.14159.

Ejemplo de Cálculo para Mangueras

Si, por ejemplo, un fabricante necesitara una manguera que pudiera doblarse a 45° y tuviera un radio de curvatura de tres pulgadas (medido desde la línea central), entonces la longitud mínima de manguera necesaria sería:

• A = 45°
• r = 3 pulgadas
• π ≈ 3.14159

L = (45° / 360°) * 2 * 3.14159 * 3

L = (1/8) * 18.84954

L = 2.356 pulgadas

Esto significa que para lograr una curva de 45 grados con un radio de 3 pulgadas, se necesitará al menos 2.356 pulgadas de manguera para formar ese arco. Si la manguera es más corta, se verá obligada a doblarse a un radio menor, lo que puede causar los daños mencionados. Este cálculo es esencial para la selección y el dimensionamiento adecuados de mangueras, tuberías flexibles y conductos en sistemas hidráulicos, neumáticos y de ventilación.

Tabla Comparativa: Métodos de Cálculo del Radio

Para clarificar las diferentes aplicaciones y metodologías, la siguiente tabla resume los escenarios principales abordados:

Preguntas Frecuentes (FAQs)

¿Cuál es la diferencia entre el radio de un círculo y el radio de curvatura?

El radio de un círculo es una medida constante desde su centro hasta cualquier punto de su circunferencia. El radio de curvatura, por otro lado, es una medida que se aplica a cualquier curva (no solo círculos perfectos) y puede variar a lo largo de la curva. Representa el radio del círculo que mejor se ajusta a la curva en un punto específico, indicando qué tan cerrada o abierta es la curva en ese lugar. En el caso de una manguera, el radio de curvatura se refiere al radio del arco que forma la manguera doblada.

¿Cómo afecta el radio de curvatura la vida útil de una manguera?

El radio de curvatura afecta directamente la vida útil de una manguera. Doblar una manguera a un radio menor que su radio de curvatura mínimo especificado ejerce una tensión excesiva en sus materiales internos y externos. Esto puede provocar el quiebre de los refuerzos, el colapso de la pared interna (generando retorcimiento), o la formación de grietas por fatiga en el material. A largo plazo, estas tensiones acortan significativamente la vida útil de la manguera y pueden llevar a fallos prematuros, fugas o restricciones de flujo.

¿Es lo mismo la cuerda que el diámetro?

No, una cuerda no es lo mismo que el diámetro. Una cuerda es cualquier segmento de línea recta que conecta dos puntos en una circunferencia. El diámetro es un tipo especial de cuerda: es la cuerda más larga posible en un círculo y siempre pasa por el centro del círculo. Por lo tanto, todo diámetro es una cuerda, pero no toda cuerda es un diámetro.

¿Puedo usar la misma fórmula para calcular el radio de curvatura para cualquier tipo de curva?

La fórmula L = (A / 360°) * 2πr se utiliza específicamente para calcular la longitud de un arco circular, donde el radio de curvatura es constante a lo largo de ese arco. Para curvas más complejas que no son segmentos de un círculo perfecto (por ejemplo, parábolas, elipses o curvas arbitrarias), el cálculo del radio de curvatura requiere métodos de cálculo diferencial que determinan el radio en cada punto de la curva. Sin embargo, para aplicaciones prácticas como mangueras, a menudo se asume una curvatura uniforme en el tramo doblado.

¿Qué pasa si doblo una manguera más allá de su radio de curvatura mínimo?

Doblar una manguera más allá de su radio de curvatura mínimo puede tener varias consecuencias negativas: puede causar retorcimiento (kinking), lo que restringe o bloquea el flujo; puede deformar permanentemente la estructura interna y externa de la manguera; puede provocar fisuras o roturas en las capas de refuerzo, reduciendo la resistencia a la presión; y, en última instancia, acortará drásticamente la vida útil de la manguera, haciéndola propensa a fallos prematuros.

Conclusión

El cálculo del radio, ya sea desde una cuerda en un contexto geométrico o como un radio de curvatura en aplicaciones de ingeniería, es una habilidad indispensable. Las fórmulas presentadas en este artículo proporcionan las herramientas necesarias para abordar una amplia gama de desafíos, desde el diseño estructural hasta la selección adecuada de componentes flexibles. Comprender estos principios no solo permite realizar cálculos precisos, sino que también fomenta una apreciación más profunda de cómo la precisión matemática se traduce directamente en la funcionalidad, la seguridad y la longevidad de los sistemas y productos.

Al tomarse el tiempo para aplicar estos cálculos de antemano, los usuarios pueden garantizar una funcionalidad óptima y extender la vida útil de sus componentes, evitando costosos errores y mejorando la eficiencia general. La planificación cuidadosa basada en un conocimiento sólido del radio es, sin duda, una inversión que vale la pena.
