Calculando Engranajes Cónicos: Guía Esencial

En el vasto universo de la ingeniería mecánica, los engranajes cónicos son componentes fundamentales que permiten la transmisión de movimiento y potencia entre ejes que se intersecan, generalmente formando un ángulo de 90 grados. Su diseño y cálculo precisos son cruciales para el rendimiento, la eficiencia y la durabilidad de innumerables sistemas mecánicos, desde automóviles hasta maquinaria industrial compleja. Comprender cómo calcular sus parámetros esenciales no solo es una habilidad técnica invaluable, sino también la clave para optimizar cualquier diseño que los incorpore. Este artículo profundiza en los aspectos más importantes del cálculo de engranajes cónicos, desglosando conceptos clave como la relación de transmisión y el vital número mínimo de dientes, para brindarte una comprensión sólida y aplicable.

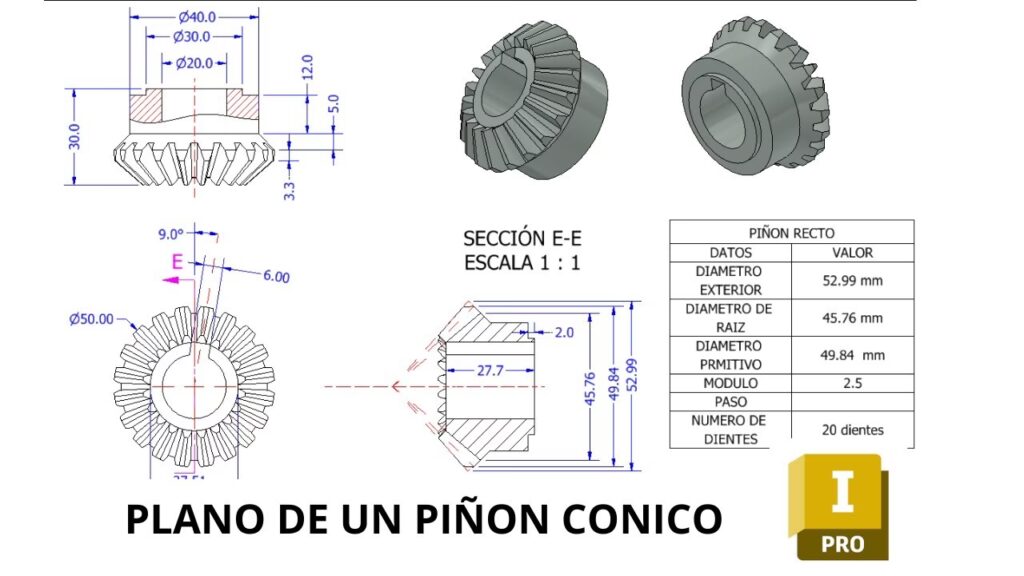

Los engranajes cónicos son distintivos por su forma de cono truncado, con dientes cortados en su superficie. Cuando dos de estos engranajes se acoplan, sus conos de paso se intersectan y giran sin deslizarse, transfiriendo eficientemente el movimiento rotatorio. Esta capacidad los convierte en la elección perfecta para aplicaciones donde la dirección del movimiento necesita ser cambiada o donde se requiere una reducción o aumento específico de velocidad y torque entre ejes no paralelos. Dominar su cálculo es el primer paso para desbloquear su potencial en cualquier aplicación.

La Relación de Transmisión: El Corazón del Movimiento Cónico

La relación de transmisión (RT) es, sin duda, el parámetro más crítico al diseñar o analizar un sistema de engranajes cónicos. Define la relación entre la velocidad de rotación de los engranajes de entrada (motriz o piñón) y de salida (conducido o corona), y, por extensión, la relación entre los torques transmitidos. Una comprensión clara de esta relación permite a los ingenieros ajustar la velocidad y el torque de un sistema para satisfacer requisitos específicos de aplicación.

El cálculo de la relación de transmisión en engranajes cónicos es sorprendentemente directo y se basa en el número de dientes de cada engranaje. Se define como la relación entre el número de dientes del engranaje conducido y el número de dientes del engranaje motriz. Matemáticamente, se expresa de la siguiente manera:

Relación de Transmisión (RT) = Número de dientes del Engranaje Conducido / Número de dientes del Engranaje Motriz

Consideremos el ejemplo proporcionado: si el engranaje motriz (el piñón) tiene 20 dientes y el engranaje conducido (la corona) tiene 40 dientes, el cálculo sería:

RT = 40 dientes (conducido) / 20 dientes (motriz) = 2

¿Qué significa este resultado? Una relación de transmisión de 2 implica que por cada revolución completa del engranaje motriz, el engranaje conducido rotará media revolución (1/2). Es decir, el engranaje conducido girará más lentamente que el motriz. Esto es un concepto fundamental: una relación de transmisión mayor que 1 (RT > 1) indica una reducción de velocidad y, consecuentemente, un aumento de torque en el engranaje conducido. Por el contrario, una relación de transmisión menor que 1 (RT < 1) significa un aumento de velocidad y una reducción de torque.

Esta capacidad de modificar la velocidad y el torque es lo que hace a los engranajes cónicos tan versátiles. Permiten a los diseñadores adaptar la salida de un motor o un sistema de transmisión a las necesidades específicas de la carga de trabajo, optimizando la eficiencia y el rendimiento general de la máquina. La selección adecuada de la relación de transmisión es vital para evitar sobrecargas, garantizar la vida útil de los componentes y lograr el rendimiento deseado.

Implicaciones de la Relación de Transmisión en el Diseño

• Velocidad: Una RT alta (por ejemplo, 4:1) significa que el engranaje conducido girará mucho más lento que el motriz, ideal para aplicaciones que requieren alta fuerza y baja velocidad.
• Torque: En contraparte a la velocidad, una RT alta implica un aumento significativo del torque en el engranaje conducido. Esto es crucial para maquinaria pesada o sistemas que necesitan superar grandes resistencias.
• Tamaño: Generalmente, para lograr una RT elevada, el engranaje conducido tendrá un diámetro de paso significativamente mayor que el motriz, lo que puede influir en las restricciones de espacio del diseño.
• Eficiencia: La eficiencia de la transmisión de potencia también se ve afectada por la RT, aunque otros factores como la precisión de fabricación, la lubricación y el tipo de engranaje (recto, espiral) son igualmente importantes.

El Número Mínimo de Dientes: Un Factor Crítico de Diseño

Mientras que la relación de transmisión define la dinámica de velocidad y torque, el número mínimo de dientes es un parámetro de diseño igualmente crucial que afecta directamente la calidad, la suavidad de operación y la vida útil del engranaje. La información proporcionada sugiere que el número mínimo de dientes recomendado para un piñón cónico es 12. Pero, ¿por qué existe esta limitación y qué sucede si no se respeta?

La razón principal detrás de un número mínimo de dientes es evitar un fenómeno conocido como socavado (undercutting). El socavado ocurre cuando el proceso de fabricación de los dientes (generalmente por fresado o tallado) remueve material excesivo de la base del diente. Esto debilita la base del diente, haciéndolo más propenso a la fractura por fatiga y reduciendo drásticamente su vida útil. En engranajes con muy pocos dientes, especialmente aquellos con ángulos de presión estándar, la geometría de los dientes se vuelve tal que las herramientas de corte inevitablemente causan socavado.

Además del socavado, un número insuficiente de dientes puede llevar a:

• Mayor ruido y vibración: La interacción entre los dientes puede ser menos suave, generando ruido y vibraciones indeseadas durante la operación.
• Distribución desigual de la carga: Con menos dientes en contacto, la carga se distribuye entre un menor número de superficies, lo que incrementa el estrés en cada diente individual y acelera el desgaste.
• Menor capacidad de carga: La resistencia general del engranaje se ve comprometida.
• Problemas de interferencia: Los perfiles de los dientes pueden no engranar correctamente, causando interferencia y un funcionamiento deficiente.

El valor de 12 dientes para un piñón cónico es una recomendación general basada en ángulos de presión comunes (como 20 o 25 grados) y perfiles de dientes estándar. Sin embargo, este número puede variar ligeramente dependiendo del ángulo de presión utilizado, el tipo específico de engranaje cónico (recto, espiral, hipoide) y los estándares de diseño específicos (AGMA, ISO). Diseñadores experimentados a menudo prefieren utilizar un número de dientes ligeramente superior al mínimo para asegurar un margen de seguridad, una operación más suave y una mayor durabilidad, incluso si esto implica un engranaje de mayor tamaño o una relación de transmisión ligeramente diferente.

Otros Parámetros Cruciales en el Diseño de Engranajes Cónicos

Más allá de la relación de transmisión y el número de dientes, el diseño de engranajes cónicos implica la consideración de múltiples parámetros para asegurar un rendimiento óptimo. Estos incluyen:

Paso Diametral (Pd) o Módulo (m)

Estos parámetros definen el tamaño de los dientes y, por lo tanto, la capacidad de carga del engranaje. El paso diametral (en pulgadas) y el módulo (en milímetros) son inversamente proporcionales al tamaño de los dientes. Un número de paso diametral más pequeño o un módulo más grande indica dientes más grandes y robustos.

Ángulo de Presión (Φ)

El ángulo de presión es el ángulo que forman la línea de acción de la fuerza entre los dientes y la tangente común a los círculos de paso. Los ángulos de presión estándar comunes son 20° y 25°. Un ángulo de presión mayor puede reducir la tendencia al socavado pero también aumenta la carga radial en los cojinetes.

Ángulos del Cono de Paso (γ)

Estos ángulos definen la forma cónica de los engranajes y determinan cómo se encuentran los ejes. Para engranajes cónicos rectos a 90 grados, la suma de los ángulos del cono de paso del piñón y la corona es 90 grados.

Ancho de Cara (F)

El ancho de cara es la longitud de los dientes a lo largo de la generatriz del cono. Un ancho de cara mayor permite que más dientes estén en contacto o que haya una superficie de contacto más amplia, lo que aumenta la capacidad de carga del engranaje. Sin embargo, un ancho excesivo puede dificultar la fabricación y el montaje.

Material y Tratamiento Térmico

La elección del material (aceros aleados, fundiciones, plásticos) y los tratamientos térmicos (cementación, nitruración) son fundamentales para la resistencia al desgaste, la dureza y la capacidad de soportar cargas. Estos factores influyen directamente en la vida útil del engranaje y su resistencia a la fatiga.

Lubricación

Una lubricación adecuada es esencial para reducir la fricción, disipar el calor y prevenir el desgaste prematuro de los dientes. La selección del tipo de lubricante y el método de lubricación (baño de aceite, salpicadura, inyección) dependen de la velocidad, la carga y la temperatura de operación.

Tipos de Engranajes Cónicos

Aunque el principio de cálculo de la relación de transmisión es el mismo, existen varios tipos de engranajes cónicos, cada uno con características y aplicaciones específicas:

Preguntas Frecuentes sobre Engranajes Cónicos

¿Cómo afecta la relación de transmisión a la velocidad y al torque?

Una relación de transmisión mayor que 1 (RT > 1) significa que el engranaje conducido girará más lentamente que el motriz, pero con un aumento proporcional en el torque. Por el contrario, una RT menor que 1 (RT < 1) implica que el engranaje conducido girará más rápido pero con una disminución del torque. Son inversamente proporcionales: si la velocidad disminuye, el torque aumenta, y viceversa, asumiendo una eficiencia ideal.

¿Por qué es importante el número mínimo de dientes en un engranaje cónico?

El número mínimo de dientes es crucial para evitar el socavado (undercutting) durante la fabricación, un fenómeno que debilita la base del diente y reduce drásticamente la vida útil del engranaje. También asegura una distribución de carga más uniforme y una operación más suave, minimizando el ruido y la vibración.

¿Qué es un piñón y una corona en el contexto de engranajes cónicos?

En un par de engranajes, el piñón es el engranaje más pequeño (generalmente el motriz) y la corona es el engranaje más grande (generalmente el conducido). Esta terminología es muy común en transmisiones de vehículos y otras aplicaciones de engranajes.

¿Qué otros factores influyen en el diseño y rendimiento de los engranajes cónicos?

Además de la relación de transmisión y el número de dientes, factores como el paso diametral (o módulo), el ángulo de presión, el ancho de cara, el material de fabricación, los tratamientos térmicos aplicados y el tipo de lubricación son determinantes para la capacidad de carga, la durabilidad, el ruido y la eficiencia de los engranajes cónicos.

¿Dónde se utilizan comúnmente los engranajes cónicos?

Los engranajes cónicos son omnipresentes en una amplia gama de aplicaciones. Se encuentran en diferenciales de automóviles (especialmente los espirales e hipoides), maquinaria agrícola, máquinas-herramienta, sistemas de impresión, robótica, equipos de minería, turbinas eólicas y cualquier sistema donde se necesite transmitir potencia entre ejes que se intersecan con un cambio de dirección.

En resumen, el cálculo y diseño de engranajes cónicos son aspectos complejos pero fascinantes de la ingeniería mecánica. Comprender la relación de transmisión y la importancia del número mínimo de dientes es fundamental para cualquier persona involucrada en el diseño, la fabricación o el mantenimiento de maquinaria. Al considerar cuidadosamente estos parámetros junto con otros factores de diseño, los ingenieros pueden crear sistemas de engranajes cónicos que no solo cumplan con los requisitos de rendimiento, sino que también ofrezcan una operación eficiente, silenciosa y duradera. La precisión en cada cálculo asegura que estos componentes críticos sigan impulsando el progreso en innumerables industrias.
