Fórmulas Clave para Espiras y Campos Magnéticos

En el vasto universo de la física, las espiras de alambre son elementos fundamentales que nos permiten comprender y manipular los fenómenos electromagnéticos. Ya sea que estemos hablando de la creación de un campo magnético a partir de una corriente eléctrica o de la generación de electricidad mediante el movimiento en un campo magnético, las espiras son protagonistas. Este artículo desglosará las fórmulas y conceptos clave asociados con las espiras, centrándose especialmente en la determinación de la intensidad del campo magnético que producen y la fuerza electromotriz (fem) inducida en ellas.

La pregunta central que a menudo surge es: ¿Qué fórmula se utiliza para la espira? La respuesta no es única, ya que depende del contexto. Una espira puede ser una fuente de campo magnético o un receptor de inducción electromagnética. Abordaremos ambas perspectivas, brindando claridad sobre cada una de ellas.

El Campo Magnético Generado por una Espira Circular

Cuando una corriente eléctrica fluye a través de un conductor, se genera a su alrededor un campo magnético. Este campo, que depende de la dirección de la corriente y de la geometría del conductor, se vuelve particularmente interesante cuando el alambre se curva para formar una espira. Al hacerlo, las líneas de campo magnético que se generaban alrededor de cada segmento del alambre se superponen y se concentran en el centro de la espira, creando un campo mucho más fuerte y uniforme en esa región.

Para determinar la dirección de este campo magnético en el centro de una espira, utilizamos la Regla del Sacacorchos de la Mano Derecha. Imagina que el giro de un sacacorchos representa la dirección de la corriente en la espira. La dirección en la que avanza el sacacorchos (su punta) es la dirección del campo magnético en el centro de la espira. Por ejemplo, si la corriente fluye en sentido antihorario, el campo magnético en el centro apuntará hacia fuera de la espira.

La intensidad del campo magnético (B) en el centro de una espira circular que transporta corriente se calcula mediante una fórmula fundamental:

B = (μ₀ * I) / (2 * r)

Donde:

• B es la intensidad del campo magnético, medida en Teslas (T).
• μ₀ es la permeabilidad del espacio libre, una constante fundamental en electromagnetismo. Su valor es aproximadamente 4π × 10⁻⁷ T⋅m/A. Esta constante representa la capacidad del vacío para permitir que las líneas de campo magnético se formen a través de él.
• I es la intensidad de la corriente que circula por la espira, medida en Amperios (A).
• r es el radio de la espira, medido en metros (m).

Esta fórmula nos revela dos relaciones importantes: la intensidad del campo magnético es directamente proporcional a la corriente (a mayor corriente, mayor campo) e inversamente proporcional al radio (a mayor radio, el campo se dispersa más y es más débil en el centro).

Cálculo de la Intensidad del Campo Magnético (Ejemplos Prácticos)

Para ilustrar el uso de esta fórmula, consideremos un ejemplo. Supongamos que tenemos una espira de alambre con un radio de 2.5 cm y una corriente de 1 A.

Antes de aplicar la fórmula, es crucial asegurarse de que todas las unidades sean consistentes con las de la permeabilidad del espacio libre (T⋅m/A). Por lo tanto, convertimos el radio de centímetros a metros:

2.5 cm = 2.5 / 100 m = 0.025 m

Ahora, podemos sustituir los valores en la fórmula:

B = (4π × 10⁻⁷ T⋅m/A * 1 A) / (2 * 0.025 m)

B = (4π × 10⁻⁷ T⋅m) / (0.05 m)

Al realizar la división, las unidades de metros se cancelan, dejándonos con Teslas:

B ≈ 2.51 × 10⁻⁵ T

Así, una espira con estas características genera un campo magnético de aproximadamente 2.51 × 10⁻⁵ Teslas en su centro.

Espiras Múltiples: La Resistencia de una Bobina

En muchas aplicaciones prácticas, no se utiliza una única espira, sino un conjunto de ellas, formando lo que se conoce como una bobina o solenoide. Cuando tenemos varias espiras circulares idénticas, con el mismo radio y la misma corriente, el campo magnético en el centro se intensifica proporcionalmente al número de vueltas. La fórmula se modifica de la siguiente manera:

B = (μ₀ * N * I) / (2 * r)

Donde:

• N es el número de vueltas o espiras que componen la bobina.
• Las demás variables (B, μ₀, I, r) mantienen el mismo significado y unidades.

Esta relación es intuitiva: si una espira produce un cierto campo, N espiras idénticas alineadas producirán un campo N veces mayor. Por ejemplo, si la espira del ejemplo anterior (radio 2.5 cm, corriente 1 A) tuviera 5 vueltas (N=5), el campo magnético en su centro sería:

B = (4π × 10⁻⁷ T⋅m/A * 5 * 1 A) / (2 * 0.025 m)

B = (20π × 10⁻⁷ T⋅m) / (0.05 m)

B ≈ 1.26 × 10⁻⁴ T

Este valor es, efectivamente, cinco veces mayor que el campo producido por una sola espira.

Despejando Variables: Encontrando Radio, Corriente o Número de Vueltas

La fórmula para el campo magnético en el centro de una espira o bobina es muy versátil y puede reorganizarse para encontrar cualquiera de sus variables, si las demás son conocidas. Esto es útil en el diseño de circuitos y dispositivos electromagnéticos.

• Para encontrar el radio (r) de la espira:

  r = (μ₀ * N * I) / (2 * B) (Para bobinas)

  r = (μ₀ * I) / (2 * B) (Para una sola espira)

• Para encontrar la corriente (I) que circula por la espira:

  I = (2 * r * B) / (μ₀ * N) (Para bobinas)

  I = (2 * r * B) / μ₀ (Para una sola espira)

• Para encontrar el número de vueltas (N) en una bobina:

  N = (2 * r * B) / (μ₀ * I)

Como ejemplo, calculemos el número de vueltas (N) de una bobina con un radio de 22 mm, una corriente de 0.45 A, y que produce un campo magnético de 2.3 × 10⁻⁴ T en su centro.

Primero, convertimos el radio a metros: 22 mm = 0.022 m.

Aplicamos la fórmula para N:

N = (2 * 0.022 m * 2.3 × 10⁻⁴ T) / (4π × 10⁻⁷ T⋅m/A * 0.45 A)

N = (1.012 × 10⁻⁵ T⋅m) / (5.65 × 10⁻⁷ T⋅m)

N ≈ 17.89

Redondeando al número entero más cercano, la bobina tiene aproximadamente 18 vueltas.

El Fenómeno de la Inducción Electromagnética en Espiras (Ley de Faraday y Lenz)

Más allá de generar campos magnéticos, las espiras son fundamentales en el estudio de la inducción electromagnética, un principio que rige cómo se genera electricidad. La Ley de Faraday establece que una fuerza electromotriz (fem) inducida en una espira es proporcional a la tasa de cambio del flujo magnético a través de ella. Matemáticamente, esto se expresa como:

fem = -dΦ/dt

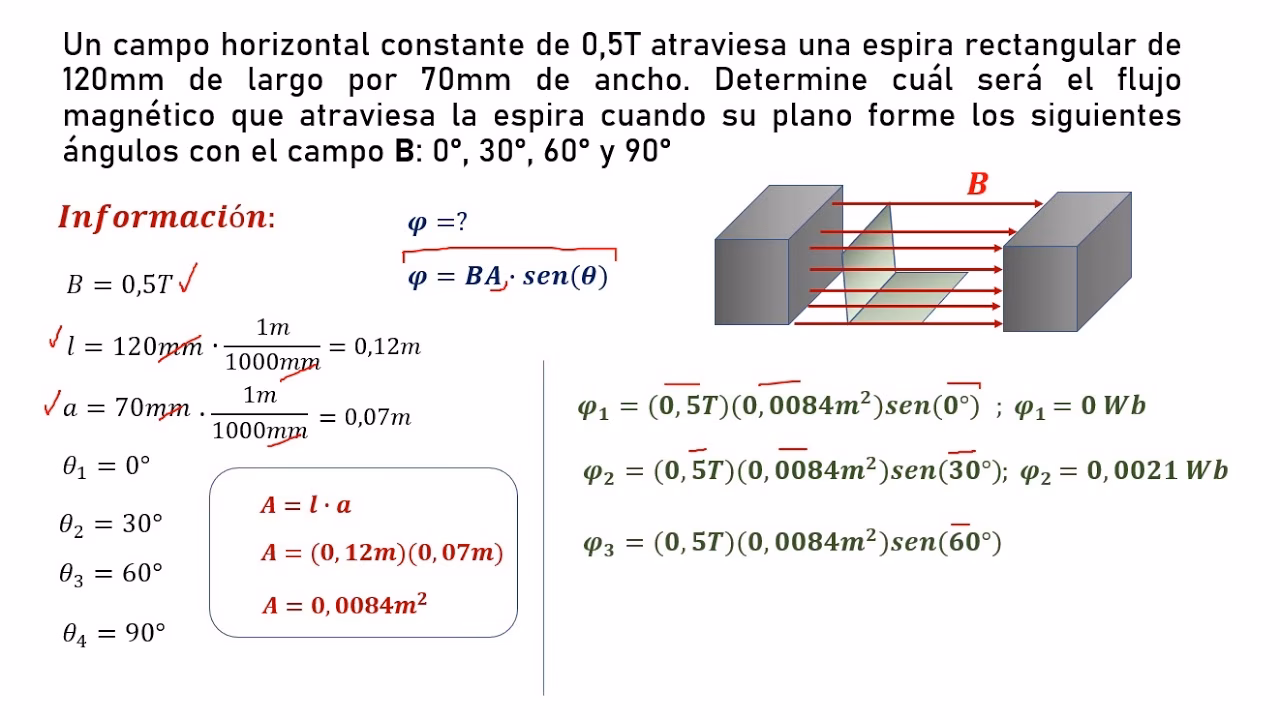

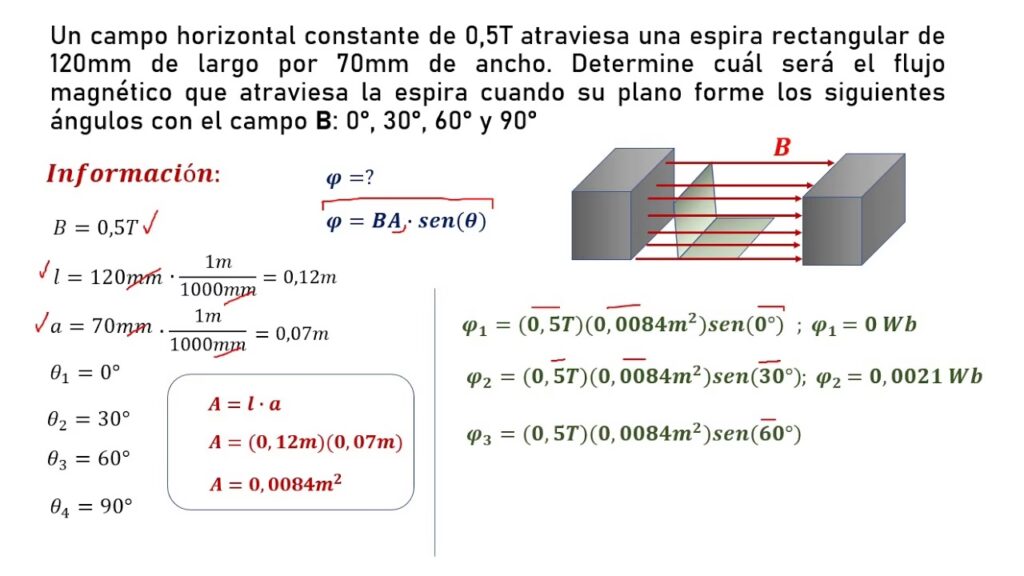

Donde Φ (phi) es el flujo magnético, que es el producto del campo magnético (B) que atraviesa una superficie y el área (A) de esa superficie perpendicular al campo (Φ = B⋅A). El signo negativo indica la dirección de la fem inducida, según la Ley de Lenz.

La Ley de Lenz complementa a Faraday, afirmando que la corriente inducida siempre fluirá en una dirección tal que el campo magnético que produce se oponga al cambio del flujo magnético original que la causó. Esto es una manifestación del principio de conservación de la energía.

Consideremos una espira cuadrada de lado 'a' que se mueve con velocidad constante 'v' hacia una región con un campo magnético constante 'B' perpendicular al plano de la espira. Analicemos tres situaciones clave:

1. Cuando la Espira Está Entrando en la Región con Campo Magnético

Al entrar, el área de la espira expuesta al campo magnético aumenta. Esto significa que el flujo magnético a través de la espira está aumentando. De acuerdo con la Ley de Faraday, se induce una fuerza electromotriz (fem). Si la parte de la espira que está dentro del campo es de longitud 'a' y se mueve una distancia 'dx', el cambio de área es 'a dx'. La fem inducida es V_E = vBa, donde 'v' es la velocidad de entrada. Por la Ley de Lenz, la corriente inducida generará un campo magnético que se opone al aumento del flujo. Si el campo magnético externo entra en el plano de la espira, la corriente inducida fluirá en sentido horario para crear un campo que sale del plano y contrarreste el aumento. Para mantener la velocidad constante, se requiere una fuerza externa que contrarreste la fuerza magnética sobre la espira, que se opone al movimiento.

2. Cuando la Espira Está Completamente Introducida en la Región con Campo Magnético

En esta etapa, toda la espira se encuentra dentro del campo magnético uniforme. El flujo magnético a través de la espira es constante, ya que ni el campo ni el área expuesta cambian. De acuerdo con la Ley de Faraday, si el flujo es constante (dΦ/dt = 0), la fem inducida es nula (V_E = 0). Con una fem nula, no hay corriente inducida, y por lo tanto, no hay fuerza magnética sobre la espira (asumiendo que no hay fricción).

3. Cuando la Espira Empieza a Salir de la Región con Campo Magnético

Al salir, el área de la espira expuesta al campo magnético disminuye. Esto implica que el flujo magnético a través de la espira está disminuyendo. Se induce nuevamente una fem, con la misma magnitud que en la entrada (V_E = vBa). Sin embargo, la Ley de Lenz nos dice que la corriente inducida ahora generará un campo magnético que intente compensar la disminución del flujo. Si el campo externo entra en el plano, la corriente inducida fluirá en sentido antihorario para crear un campo que también entre en el plano y refuerce el flujo decreciente. Al igual que en la entrada, la fuerza magnética se opondrá al movimiento de salida, requiriendo una fuerza externa para mantener la velocidad.

En todos estos casos de inducción, la energía suministrada por la fuerza externa para mantener el movimiento se disipa en la resistencia de la espira en forma de calor, un fenómeno conocido como efecto Joule.

Tabla Comparativa: Inducción en Espiras

Preguntas Frecuentes (FAQs)

¿Qué es la permeabilidad del espacio libre (μ₀)?

Es una constante física que describe la capacidad del vacío para permitir la formación de campos magnéticos. Es un componente clave en las ecuaciones que relacionan la corriente eléctrica con los campos magnéticos que produce.

¿Por qué el campo magnético es más fuerte en el centro de una espira?

Cuando un conductor se curva para formar una espira, las líneas de campo magnético generadas por cada segmento del alambre se alinean y se concentran en el centro del bucle, sumando sus contribuciones y resultando en un campo más intenso en esa región.

¿Cómo se relaciona la Ley de Faraday con las espiras?

La Ley de Faraday es fundamental para entender cómo un cambio en el flujo magnético a través de una espira (ya sea por un campo cambiante o por el movimiento de la espira) induce una fuerza electromotriz (fem) en ella, lo que puede generar una corriente eléctrica.

¿Cuál es la diferencia entre fem inducida y campo magnético generado?

Un campo magnético generado es el campo que produce una corriente eléctrica que ya existe en una espira. Una fem inducida, por otro lado, es un voltaje que se genera en una espira debido a un cambio en el flujo magnético que la atraviesa, lo que a su vez puede causar una corriente inducida.

¿Qué es la Ley de Lenz?

La Ley de Lenz es un principio que establece la dirección de la corriente inducida. Siempre se opone al cambio en el flujo magnético que la produce, asegurando la conservación de la energía en los sistemas electromagnéticos.

En resumen, las espiras son componentes esenciales en el estudio y la aplicación del electromagnetismo. Ya sea para generar campos magnéticos controlados o para entender cómo se induce la electricidad, las fórmulas y principios discutidos aquí son la base para el diseño y análisis de innumerables tecnologías, desde motores y generadores hasta transformadores y dispositivos de comunicación inalámbrica. Comprender estas relaciones es un paso crucial para dominar los fundamentos de la física de los campos y las corrientes.
