Los motores eléctricos son la columna vertebral de nuestra tecnología moderna, impulsando desde pequeños electrodomésticos hasta complejos sistemas industriales. Pero, ¿alguna vez te has preguntado qué componente es fundamental para su funcionamiento y, a menudo, pasa desapercibido? La respuesta reside en el alambre de bobinado, un elemento crucial que define la eficiencia, la durabilidad y el rendimiento de cualquier motor.
El alambre de bobinado, típicamente de cobre, no es un simple conductor. Su recubrimiento de esmalte y su forma le otorgan propiedades eléctricas, térmicas y mecánicas específicas que lo hacen idóneo para diversas aplicaciones. Debido a su alta ductilidad y maleabilidad, los alambres de cobre esmaltado se presentan en varias formas y con distintas composiciones de esmalte, cada una diseñada para cumplir con requisitos operativos exigentes. Esta guía completa te llevará a través de los diferentes tipos de alambres de bobinado de cobre y su importancia vital en el mundo de los motores.
Tipos de Alambre de Cobre para Bobinado Según su Forma
La geometría del alambre de cobre de bobinado juega un papel fundamental en su aplicación y capacidad de conducción de corriente. Existen principalmente dos formas:
Alambres de Cobre Redondos Esmaltados
El cobre es un metal extremadamente dúctil, lo que permite estirarlo en alambres redondos de diversos diámetros. La capacidad de transporte de corriente de un alambre de cobre de bobinado varía en función de su diámetro. Por ejemplo, los alambres más delgados se utilizan en aplicaciones de baja corriente como auriculares o cables de carga, mientras que los alambres de cobre más gruesos son esenciales en componentes de alta potencia como transformadores y motores. Los diámetros pueden variar significativamente, desde 0.07 mm hasta 4.0 mm, adaptándose a un vasto espectro de necesidades.
Alambres de Cobre Rectangulares Esmaltados
Más allá de la forma redonda, el cobre puede ser estirado en formas planas para crear alambres de bobinado rectangulares. Estos alambres son componentes integrales en aplicaciones compactas y de alto rendimiento, donde el espacio es un factor crítico. Se utilizan comúnmente en motores de vehículos eléctricos y sistemas de propulsión de vehículos eléctricos (EV powertrains), donde su forma permite un bobinado más denso y eficiente dentro de un volumen limitado.
Tipos de Alambre de Cobre para Bobinado Según el Esmalte Utilizado
Además de la forma, la clasificación de los alambres de cobre esmaltado se basa crucialmente en el tipo de recubrimiento de esmalte y el número de capas. El esmalte no solo aísla el conductor, sino que también le confiere propiedades únicas en términos de resistencia térmica, mecánica y química. A continuación, se detallan las clasificaciones más comunes:
1. Alambres de Cobre con Recubrimiento de Poliéster (PE)
a. Alambre de Cobre Esmaltado de Poliéster (PEW)
Los alambres de bobinado de cobre con recubrimiento de poliéster son valorados por sus buenas características eléctricas, así como por su resistencia al calor y a los solventes. Poseen una resistencia mediocre al choque térmico y una baja resistencia a la degradación hidrolítica, lo que exige precaución cuando se utilizan en equipos sellados. Vienen con un recubrimiento de esmalte de poliéster y tienen un índice de temperatura de 130 °C y 155 °C (Clase B). Son ampliamente adecuados para bobinas magnéticas y motores de uso general en sistemas eléctricos automotrices, ventiladores, electrodomésticos, motores y transformadores.
| Tipo | Esmalte Utilizado | Índice de Temperatura | Ventajas | Precauciones Operacionales | Aplicaciones |
|---|---|---|---|---|---|
| PEW | Poliéster Esmaltado | 130 °C / 155 °C (Clase B) | Buenas características eléctricas, buena resistencia al calor y a los solventes. | Resistencia mediocre al choque térmico. Pobre resistencia a la degradación hidrolítica (cuidado en equipos sellados). | Motores de uso general, bobinas magnéticas, automoción, ventiladores, electrodomésticos. |
b. Alambre de Cobre Esmaltado NY-PEW
Estos son alambres de cobre de bobinado de poliéster con recubrimiento de nylon, que exhiben buenas características de deslizamiento superficial. Cuentan con una buena resistencia al choque térmico, con un índice de temperatura de 155 °C (Clase F). El recubrimiento de esmalte de poliéster y poliamida (nylon) los hace adecuados para el bobinado de máquinas de alta velocidad. Encuentran su aplicación en motores y electrodomésticos, donde la velocidad de producción es clave.
| Tipo | Esmalte Utilizado | Índice de Temperatura | Ventajas | Precauciones Operacionales | Aplicaciones |
|---|---|---|---|---|---|
| NY-PEW | Poliéster + Nylon | 155 °C (Clase F) | Buenas características de deslizamiento superficial (adecuado para bobinado a alta velocidad). Buena resistencia al choque térmico. | Similar a PEW, pobre resistencia a la degradación hidrolítica (cuidado en equipos sellados). | Motores de uso general, motores pequeños, electrodomésticos. |
2. Alambres de Cobre de Bobinado Herméticos
Los alambres herméticos están diseñados para resistir ambientes hostiles, especialmente aquellos con refrigerantes o alta humedad, siendo cruciales en compresores y sistemas sellados.
a. Alambre de Cobre Esmaltado AIW
El alambre de cobre esmaltado AIW es ideal para aplicaciones donde la resistencia mecánica es de suma importancia. Este alambre hermético tiene un recubrimiento de esmalte de poliamidaimida y posee un índice de temperatura de 220 °C y 240 °C (Clase M). Estos alambres de bobinado de cobre ofrecen beneficios como buena resistencia al calor y buenas características de sobrecarga, lo que los hace adecuados para aplicaciones en sistemas eléctricos automotrices, motores industriales y electrodomésticos.
| Tipo | Esmalte Utilizado | Índice de Temperatura | Ventajas | Precauciones Operacionales | Aplicaciones |
|---|---|---|---|---|---|
| AIW | Poliamidaimida Esmaltada | 200 °C / 220 °C (Clase M) | Recubrimiento mecánicamente fuerte. Buena resistencia al calor y a la sobrecarga. | La flexibilidad del recubrimiento es ligeramente inferior a la del PEW. | Transformadores para equipos resistentes al calor, motores para herramientas eléctricas, motores herméticos, motores para equipos eléctricos. |
b. Alambre de Cobre Esmaltado EIW
El alambre de cobre esmaltado EIW es el más adecuado para aplicaciones que demandan buena resistencia al calor y al choque térmico. También ofrece una excelente resistencia a la degradación hidrolítica y a los refrigerantes. Estos alambres herméticos están recubiertos con Poliésterimida para conferirles fuertes propiedades mecánicas. Tienen un índice de temperatura de 180 °C (Clase H) y son adecuados para aplicaciones en sistemas eléctricos automotrices, ventiladores, electrodomésticos, transformadores y motores industriales.
| Tipo | Esmalte Utilizado | Índice de Temperatura | Ventajas | Precauciones Operacionales | Aplicaciones |
|---|---|---|---|---|---|
| EIW | Poliésterimida Esmaltada | 180 °C (Clase H) | Buena resistencia al calor y al choque térmico. Recubrimiento mecánicamente fuerte. Excelente resistencia a la degradación hidrolítica y a los refrigerantes. | Desprendimiento del film es difícil. | Motores Clase F, motores de freón, transformadores de microondas, bobinas magnéticas para componentes resistentes al calor, motores para equipos eléctricos. |
c. Alambre de Cobre Esmaltado NY-EIW
Los alambres de cobre EIW con nylon tienen buenas características de deslizamiento superficial, lo que facilita el bobinado a alta velocidad en máquinas. Poseen una buena resistencia al choque térmico y pueden soportar temperaturas de hasta 180 °C (Clase H). Estas características se logran mediante el uso de un recubrimiento de esmalte de Poliésterimida y Poliamida (Nylon). Son adecuados para aplicaciones en motores, electrodomésticos y sistemas eléctricos automotrices.
| Tipo | Esmalte Utilizado | Índice de Temperatura | Ventajas | Precauciones Operacionales | Aplicaciones |
|---|---|---|---|---|---|
| NY-EIW | Poliésterimida + Nylon | 180 °C (Clase H) | Buenas características de deslizamiento superficial (adecuado para bobinado a alta velocidad). Buena resistencia al choque térmico. | Similar a EIW, pobre resistencia a la degradación hidrolítica (cuidado en equipos sellados). | Motores de uso general, motores pequeños. |
d. Alambre de Cobre Esmaltado EIW-AIW
El alambre de cobre esmaltado EIW-AIW tiene una resistencia térmica muy alta, con un índice de temperatura de 200 °C y 220 °C (Clase H+ o Clase K). Un recubrimiento de esmalte de Poliésterimida y Poliamidaimida les confiere a estos alambres herméticos fuertes propiedades mecánicas, haciéndolos resistentes a la degradación hidrolítica y a los refrigerantes. Los alambres de bobinado de cobre EIW-AIW encuentran su aplicación en industrias como la refrigeración y aire acondicionado, ferrocarriles, equipos de defensa, ventiladores, electrodomésticos, motores industriales, bombas y sistemas eléctricos automotrices.
| Tipo | Esmalte Utilizado | Índice de Temperatura | Ventajas | Precauciones Operacionales | Aplicaciones |
|---|---|---|---|---|---|
| EIW-AIW | Poliésterimida + Poliamidaimida | 200 °C / 220 °C (Clase H+/K) | Buena resistencia al calor y al choque térmico. Recubrimiento mecánicamente fuerte. Excelente resistencia a la degradación hidrolítica y a los refrigerantes. | Desprendimiento del film es difícil. | Motores Clase F, motores de freón, transformadores de microondas, bobinas magnéticas para componentes resistentes al calor, motores para equipos eléctricos. |
e. Alambre de Cobre Esmaltado Resistente a la Corona
Los alambres de bobinado de cobre resistentes a la corona son alambres de alto rendimiento que pueden soportar el deterioro inducido por descargas. Tienen un recubrimiento de aislamiento hecho de Poliésterimida y Poliamidaimida infundido con nanomateriales especiales para resistir las descargas de corona debido a sobretensiones. Se utilizan en transformadores de alto voltaje, motores de vehículos eléctricos y motores con accionamiento por inversor, donde la integridad del aislamiento bajo estrés eléctrico es crítica.
3. Otros Tipos de Alambres de Cobre para Bobinado
Existen otros tipos especializados de alambres de cobre para bobinado, que se adaptan a necesidades muy específicas:
- Alambres de Cobre Autoadheribles: Estos alambres tienen un recubrimiento adicional que, al ser calentado o tratado con un solvente, se adhiere a sí mismo, formando bobinas compactas y estables sin necesidad de barnices o resinas externas.
- Alambres de Cobre Basados en Polivinilo: Utilizados en aplicaciones donde se requiere una combinación particular de flexibilidad y resistencia.
- Alambres de Cobre Auto-soldables o Basados en Poliuretano: Permiten una conexión directa mediante soldadura sin necesidad de retirar mecánicamente el esmalte, lo que agiliza los procesos de fabricación.
- Alambres de Cobre Autolubricantes: Diseñados para facilitar los procesos de bobinado a alta velocidad, reduciendo la fricción y el desgaste en la maquinaria.

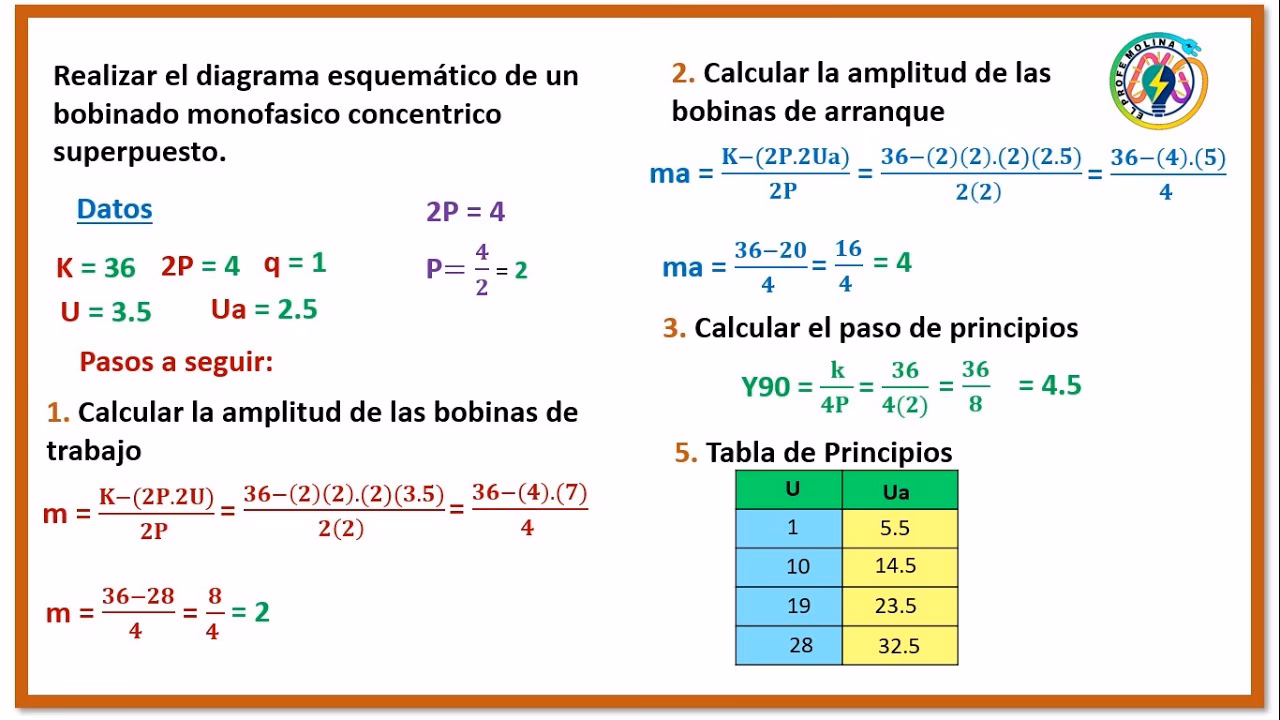

¿Cómo Calcular una Bobina?
La construcción de bobinas, ya sean para motores, transformadores o inductores, requiere precisión en el cálculo para asegurar el rendimiento deseado. Para determinar la inductancia de una bobina, se hace uso de la fórmula de Nagaoka, una herramienta fundamental en el diseño de circuitos:
L = 0.3937 · F · d · n²
Donde:
- L es la inductancia de la bobina, expresada en microhenrios (μH).
- d es el diámetro de bobinado de la bobina, en centímetros (cm).
- n es el número de vueltas o espiras del alambre.
- F es un factor de corrección que depende de la relación entre el diámetro (d) y la longitud (l) de la bobina (d/l). Este factor se obtiene generalmente de gráficos o tablas especializadas, ya que la fórmula de Nagaoka es una aproximación para bobinas cortas y considera la distribución del campo magnético.
Este cálculo es vital para asegurar que la bobina genere el campo magnético o la inductancia necesaria para la función específica del motor o componente eléctrico.
¿Cómo Calcular las RPM de un Motor?
Comprender y calcular las Revoluciones Por Minuto (RPM) de un motor es esencial para su operación, monitoreo, reparación y reemplazo. Las RPM describen la velocidad a la que el rotor de un motor gira, es decir, el número de veces que el eje del rotor completa una rotación completa cada minuto. Es una medida crucial para la eficiencia y el rendimiento.
¿Por Qué Es Importante Calcular las RPM?
Calcular las RPM, junto con otras mediciones como el par, el voltaje y la potencia, es fundamental al seleccionar un motor para una aplicación específica. Permite elegir el tipo de motor adecuado al reemplazar componentes y tomar mejores decisiones de reparación. Además, es necesario para controlar y monitorear eficazmente el funcionamiento del motor.
Velocidades de Motores de Inducción de CA (Corriente Alterna)
Los motores de CA están diseñados para funcionar a ciertas velocidades, que son consistentes entre varios modelos y fabricantes. La velocidad de un motor de CA dado depende de la frecuencia de la línea de la fuente de alimentación, más que del voltaje, así como del número de polos que tiene. Los motores de CA suelen tener dos o cuatro polos, aunque podrían tener más. La relación entre los polos y las RPM de un motor tiene que ver con el campo magnético producido en los polos del estator. Este campo conduce a la creación de campos magnéticos en el rotor que se relacionan con la frecuencia del campo en el estator.
También hay que tener en cuenta el deslizamiento (slip), que es la diferencia entre la velocidad síncrona del estator y la velocidad de funcionamiento real. El rotor siempre gira ligeramente más lento que el campo magnético del estator y siempre está tratando de 'alcanzarlo', lo que crea el par necesario para poner en marcha el motor. Para ajustar la velocidad de un motor de CA trifásico, se puede ajustar la frecuencia de la fuente de alimentación del motor de CA utilizando un control. Muchos controles de CA también tienen una entrada monofásica, lo que permite hacer funcionar motores trifásicos incluso si no se dispone de alimentación trifásica. La mayoría de los motores de CA monofásicos, por otro lado, no son ajustables, ya que se conectan directamente a una toma de corriente estándar y utilizan la frecuencia disponible.
Fórmula para Calcular las RPM de un Motor de CA sin Carga:
Para calcular las RPM de un motor de inducción de CA sin carga, se multiplica la frecuencia en Hertz (Hz) por 60 (para el número de segundos en un minuto) por dos (para los pulsos negativos y positivos en un ciclo). Luego, se divide por el número de polos del motor:
(Hz x 60 x 2) / número de polos = RPM sin carga
Cálculo del Deslizamiento:
Para calcular el índice de deslizamiento, se resta la velocidad nominal a plena carga de la velocidad síncrona, se divide esa respuesta por la velocidad síncrona y se multiplica por 100:
((velocidad síncrona - velocidad nominal a plena carga) / (velocidad síncrona)) x 100 = índice de deslizamiento
Cálculo de las RPM a Plena Carga:
Para encontrar las RPM a plena carga, se convierte el índice de deslizamiento a RPM y luego se resta de las RPM sin carga:
- Para convertir el índice de deslizamiento a RPM: RPM sin carga x índice de deslizamiento = deslizamiento en RPM
- Para calcular las RPM a plena carga: RPM sin carga - deslizamiento en RPM = RPM a plena carga
Ejemplos de Cálculo de RPM para Motores de CA:
Para un motor de CA, el número de polos y la frecuencia determinan las RPM sin carga. Para un sistema de 60 Hz con cuatro polos, la ecuación de RPM sería:
(60 Hz x 60 segundos x 2 pulsos) / 4 polos = 7,200 / 4 = 1,800 RPM (sin carga)
La cantidad de deslizamiento varía ligeramente según el diseño del motor. Una velocidad razonable a plena carga para un motor de 60 Hz y cuatro polos sería de 1,725 RPM. El deslizamiento es la diferencia entre la velocidad sin carga y la velocidad a plena carga. En este caso, sería:
1,800 RPM (sin carga) - 1,725 RPM (a plena carga) = 75 RPM de deslizamiento
Otros ejemplos:
- A 60 Hz, un motor con dos polos funciona a 3,600 RPM sin carga y aproximadamente 3,450 RPM con carga.
- Un motor con seis polos a 60 Hz funcionaría a 1,200 RPM sin carga y aproximadamente a 1,175 RPM con carga.
- Un motor con ocho polos funcionaría a 900 RPM sin carga y a aproximadamente 800 RPM con carga.
- Los motores de 12 polos, menos comunes, funcionan a 600 RPM sin carga, y los de 16 polos a 450 RPM.

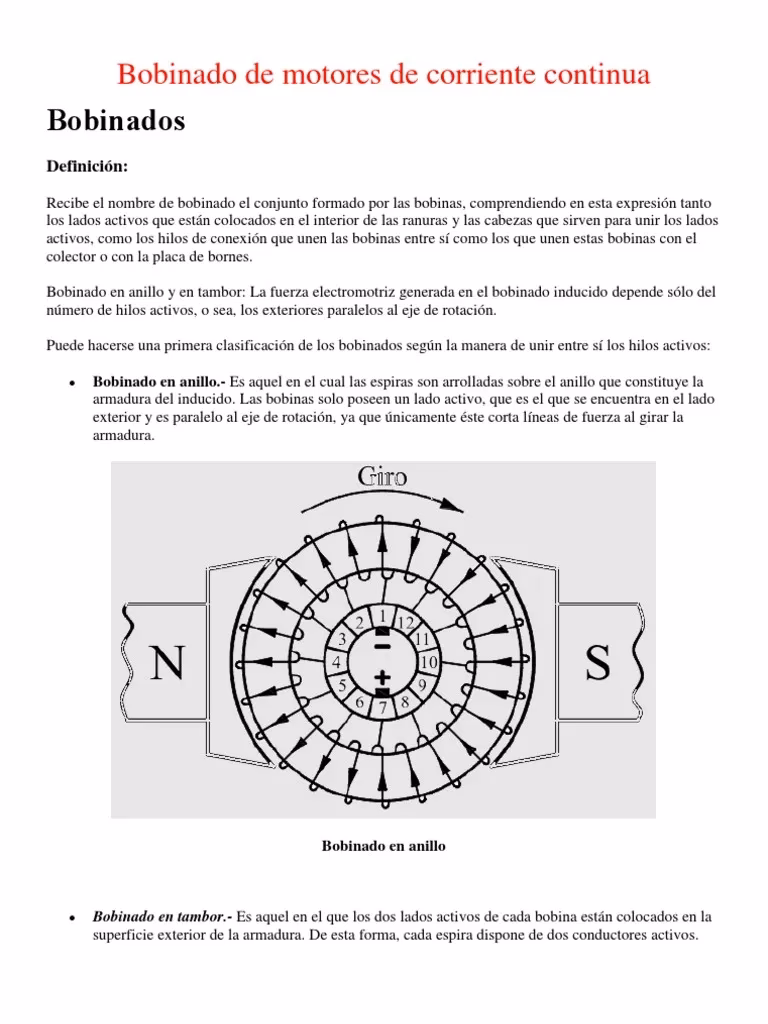

Velocidades de Motores de CC (Corriente Continua)
Al igual que los motores de inducción de CA, los motores de CC de imanes permanentes también tienen polos, pero los polos no afectan la velocidad como lo hacen con los motores de CA. Varios otros factores impactan la velocidad en los motores de CC, incluyendo el voltaje de funcionamiento del motor, la fuerza de los imanes y el número de vueltas de alambre que tiene el inducido. Los motores de CC solo pueden funcionar a velocidades nominales para la cantidad de voltaje disponible.
Si la batería con la que funciona un motor comienza a agotarse y suministra menos voltaje, la velocidad del motor disminuirá. Si se conecta un motor a una fuente de alimentación con mayor voltaje, la velocidad aumentará, aunque esto puede causar un desgaste adicional. También se pueden usar controles para ajustar la velocidad de un motor de CC, lo que funciona variando el voltaje disponible para el motor. Típicamente, el fabricante del motor indicará las RPM esperadas a varios voltajes.
Preguntas Frecuentes (FAQ)
¿Por qué el cobre es el material principal para los alambres de bobinado?
El cobre es altamente valorado por su excelente conductividad eléctrica, su ductilidad (capacidad de ser estirado en hilos finos) y su maleabilidad (capacidad de ser moldeado en diferentes formas), lo que lo hace ideal para el bobinado de motores y transformadores.
¿Qué función cumple el esmalte en el alambre de bobinado?
El esmalte proporciona aislamiento eléctrico entre las espiras del alambre, evitando cortocircuitos. Además, le confiere propiedades mecánicas (resistencia a la abrasión), térmicas (capacidad de soportar altas temperaturas) y químicas (resistencia a solventes o refrigerantes), cruciales para la durabilidad y el rendimiento del motor.
¿Qué es un alambre de bobinado hermético y cuándo se utiliza?
Un alambre de bobinado hermético está diseñado para operar en ambientes sellados o con refrigerantes, como en compresores de aire acondicionado. Posee un esmalte especial que ofrece excelente resistencia a la degradación hidrolítica y a la acción de los refrigerantes, asegurando una larga vida útil en condiciones exigentes.
¿Qué significa el índice de temperatura en un alambre de bobinado?
El índice de temperatura indica la temperatura máxima continua que el aislamiento del alambre puede soportar sin degradarse significativamente. Es un factor crítico para elegir el alambre adecuado para una aplicación, ya que el sobrecalentamiento puede dañar el aislamiento y causar fallas en el motor.
¿Qué es el deslizamiento (slip) en un motor de CA?
El deslizamiento es la diferencia entre la velocidad síncrona del campo magnético giratorio del estator y la velocidad real a la que gira el rotor del motor de CA. Es un fenómeno inherente a los motores de inducción que genera el par necesario para el funcionamiento del motor.
¿Cómo afecta el número de polos a la velocidad de un motor de CA?
En un motor de CA, el número de polos está inversamente relacionado con su velocidad. A una frecuencia de suministro dada, un motor con menos polos girará más rápido que uno con más polos. Por ejemplo, un motor de 2 polos es más rápido que uno de 4 polos a la misma frecuencia.
En resumen, la elección del alambre de bobinado adecuado es un pilar fundamental en el diseño y la fabricación de motores eléctricos eficientes y duraderos. Cada tipo de alambre, con sus propiedades únicas de forma y esmalte, está optimizado para satisfacer las demandas específicas de diversas aplicaciones, desde electrodomésticos comunes hasta sistemas industriales de alta exigencia. Comprender estas características, junto con los principios de cálculo de bobinas y RPM, es clave para optimizar el rendimiento y la fiabilidad de cualquier equipo motorizado.
