Factor K en el Plegado de Chapa: La Clave de la Precisión

En el fascinante mundo de la fabricación de piezas metálicas, la precisión es la piedra angular del éxito. Cada curva, cada ángulo y cada dimensión deben ser exactos para asegurar la funcionalidad y la estética del producto final. Sin embargo, el plegado de chapa metálica no es una ciencia simple; implica una compleja interacción de fuerzas, propiedades del material y configuraciones de la maquinaria. Entre los elementos más críticos que los ingenieros y fabricantes deben dominar se encuentra el Factor K, un concepto fundamental que dicta cómo se comportará una lámina de metal bajo las fuerzas de tensión y compresión durante el proceso de plegado.

Comprender el Factor K no solo es vital para calcular las dimensiones exactas de la pieza desplegada antes del plegado, sino que también es clave para mitigar fenómenos como el efecto de retroceso elástico (springback), un desafío común que puede comprometer la precisión si no se anticipa correctamente. Este artículo desglosará el Factor K, su importancia, cómo se calcula y cómo influye en cada etapa del diseño y la producción de chapa.

¿Qué es el Factor K en el Plegado de Chapa?

El Factor K es una proporción que describe la ubicación del eje neutro dentro del material durante el proceso de plegado, en relación con el espesor total del material. Es una medida adimensional que nos indica cómo se distribuyen las fuerzas de tensión y compresión a lo largo del espesor de la chapa. Cuando se dobla una lámina de metal, la superficie exterior del pliegue se estira (sufre tensión), mientras que la superficie interior se comprime. En algún punto intermedio entre estas dos superficies, existe una línea imaginaria donde el material no experimenta ni tensión ni compresión; esta es la línea o eje neutro.

El Factor K se define matemáticamente como la distancia desde la superficie interna del pliegue hasta el eje neutro, dividida por el espesor total del material (T). Es decir, K = (distancia del eje neutro desde la superficie interna) / T. Su valor típicamente oscila entre 0 y 1.

El Eje Neutro: El Corazón del Plegado

Para entender completamente el Factor K, es imprescindible comprender el concepto del eje neutro. Como se mencionó, el eje neutro es la capa de material que no se alarga ni se acorta durante el plegado. Si bien en la teoría de la elasticidad pura el eje neutro se ubicaría en el centro del espesor (es decir, K=0.5), en la realidad del plegado de chapa, debido a la plasticidad del material y las fuerzas de compresión, el eje neutro siempre se desplaza hacia el interior del pliegue.

Para la gran mayoría de los materiales y procesos de plegado, el eje neutro se encuentra aproximadamente a un tercio del espesor desde la superficie interior del pliegue. Esto significa que un valor de K ≈ 0.33 es muy común. Por ejemplo, si tienes una chapa de 3 mm de espesor, el eje neutro se ubicará a aproximadamente 1 mm de la superficie interior del pliegue.

Sin embargo, es importante notar que el valor exacto del Factor K puede variar. Un caso notable es cuando la relación entre el radio de curvatura interno (r) y el espesor del material (T) es mayor que 1 (r/T > 1). En estas situaciones, el eje neutro tiende a desplazarse más hacia el centro del espesor de la chapa, acercando el Factor K a 0.5. Esta variación subraya la necesidad de considerar múltiples factores al determinar el Factor K adecuado para una aplicación específica.

Factores que Afectan el Factor K

El Factor K no es un valor constante para todos los materiales o todas las condiciones de plegado. Varios factores influyen en su valor, y comprenderlos es crucial para obtener resultados precisos:

• Tipo de Material: Las propiedades mecánicas intrínsecas de cada material, como su límite elástico, resistencia a la tracción, ductilidad y módulo de elasticidad, afectan significativamente cómo se deforma y dónde se ubica el eje neutro. Aceros al carbono, aceros inoxidables, aluminio, cobre y otras aleaciones tendrán diferentes valores de Factor K. Los materiales más dúctiles tienden a tener un Factor K más cercano a 0.5, mientras que los materiales más rígidos pueden tener un K menor.
• Radio de Curvatura: El radio de curvatura interno del pliegue tiene una influencia directa. Un radio de curvatura más pequeño (pliegues más cerrados) generalmente resulta en un Factor K más alto, ya que la deformación plástica es más intensa y el eje neutro se desplaza más hacia el exterior del pliegue (relativo al punto de inicio de la deformación). Por el contrario, radios de curvatura grandes pueden acercar el K a 0.5.
• Proceso de Plegado: El método de plegado utilizado también juega un papel importante.
• Plegado al Aire (Air Bending): Es el método más común y flexible. Aquí, la chapa se dobla sin contacto completo con el fondo de la matriz, lo que permite un control preciso del ángulo mediante la profundidad de penetración del punzón. El Factor K puede variar más en este proceso debido a la mayor dependencia de las propiedades del material y la configuración de la máquina.
• Plegado al Fondo (Bottom Bending): En este método, el punzón presiona la chapa hasta que hace contacto completo con el fondo de la matriz. Esto proporciona un ángulo más consistente y, a menudo, un Factor K más predecible.
• Acuñado (Coining): Este es un proceso de plegado que implica una fuerza de prensado muy alta, donde el punzón realmente acuña el material en la matriz, deformándolo plásticamente de manera significativa. Esto elimina casi por completo el retroceso elástico y puede resultar en un Factor K cercano a 0.5, ya que el material es forzado a conformarse a la forma del utillaje.

Cálculo del Factor K

Determinar el Factor K exacto para una aplicación específica puede ser un desafío, ya que depende de una combinación de los factores mencionados. Existen varias fórmulas y métodos empíricos para su cálculo. Una fórmula comúnmente utilizada, especialmente en ciertos contextos, es:

K = log(r/T) * 0.5 + 0.65

Donde:

• r es el radio de curvatura interno.
• T es el espesor del material.
• log es el logaritmo natural.

Es fundamental entender que esta es una de las muchas fórmulas y que su aplicabilidad puede variar. En la práctica, muchos diseñadores y fabricantes recurren a tablas empíricas o calculadoras especializadas que han sido validadas a través de extensas pruebas.

Tabla de Factor K para Plegado de Chapa

La siguiente tabla proporciona un conjunto de valores de Factor K que pueden utilizarse como punto de partida, dependiendo de la relación entre el radio de curvatura interno (r) y el espesor del material (T). Estos valores son aproximados y deben validarse con pruebas reales siempre que sea posible.

Además de estas tablas, existen herramientas en línea que simplifican el cálculo del Factor K. Estas calculadoras permiten introducir las propiedades del material y la geometría del pliegue para obtener un valor estimado, agilizando el proceso de diseño y producción.

Ingeniería Inversa del Factor K: Un Método Práctico

Aunque las fórmulas y tablas son útiles, el método más preciso para determinar el Factor K para tus operaciones específicas de plegado es la ingeniería inversa. Este enfoque empírico te permite obtener un Factor K que refleje fielmente el comportamiento de tu material con tu utillaje y máquina de plegado. Es una forma de 'calibrar' tu proceso.

Aquí te presentamos un método práctico para determinar el Factor K:

1. Prepara una Tira de Prueba: Corta una tira del material con el que vas a trabajar. Mide su longitud y espesor con la mayor precisión posible. El ancho de la tira no es crítico, pero un ancho estándar (por ejemplo, 100 mm) suele ser suficiente. La clave es que la tira sea lo suficientemente larga para realizar el pliegue y medir las secciones resultantes.
2. Realiza un Pliegue de Prueba: Dobla la tira a un ángulo de 90 grados utilizando el mismo punzón y matriz que usarías en la producción. Una vez realizado el pliegue, mide cuidadosamente las longitudes de los dos lados de la chapa después del doblado (llamémoslas Longitud X y Longitud Y). También necesitarás la longitud total plana de la tira antes de doblarla (Longitud Plana Total).
3. Calcula el Factor K: El radio de curvatura exacto puede ser difícil de medir directamente, pero no es tan crítico como se podría pensar. El Factor K que calcules compensará inherentemente pequeñas discrepancias en el radio real. El objetivo es encontrar un Factor K que, cuando se use en tu software CAD con tu radio de curvatura típico, prediga con precisión las dimensiones reales que acabas de medir.

La fórmula para calcular el Factor K mediante este método es la siguiente:

K-Factor = (-RadioDeCurvaturaInterno + (CompensacionDePliegue / (π * AnguloDePliegue / 180))) / Espesor

Donde:

• CompensacionDePliegue (BendAllowance) = (2 * RetrocesoExterno) – DeduccionDePliegue
• RetrocesoExterno (OutSideSetBback) = (Tan(AnguloDePliegue / 2)) * (Espesor + RadioDeCurvaturaInterno)
• DeduccionDePliegue (BendDeduction) = Longitud X + Longitud Y - Longitud Plana Total

Es fundamental que todas las mediciones se realicen con la máxima precisión posible para garantizar un Factor K fiable. El AnguloDePliegue se mide en grados y debe ser el ángulo interior del pliegue (por ejemplo, 90 grados para un pliegue recto).

Validación y Ajuste

Una vez que hayas calculado el Factor K, compáralo con el rango aceptable para tu software CAD (generalmente entre 0 y 1). Si el valor cae fuera de este rango, o si los resultados de tus diseños con este Factor K no son precisos, deberás revisar tus mediciones y cálculos. Este método es el más preciso para obtener un Factor K específico para tu material y configuración de plegado, ya que considera las condiciones reales de tu taller.

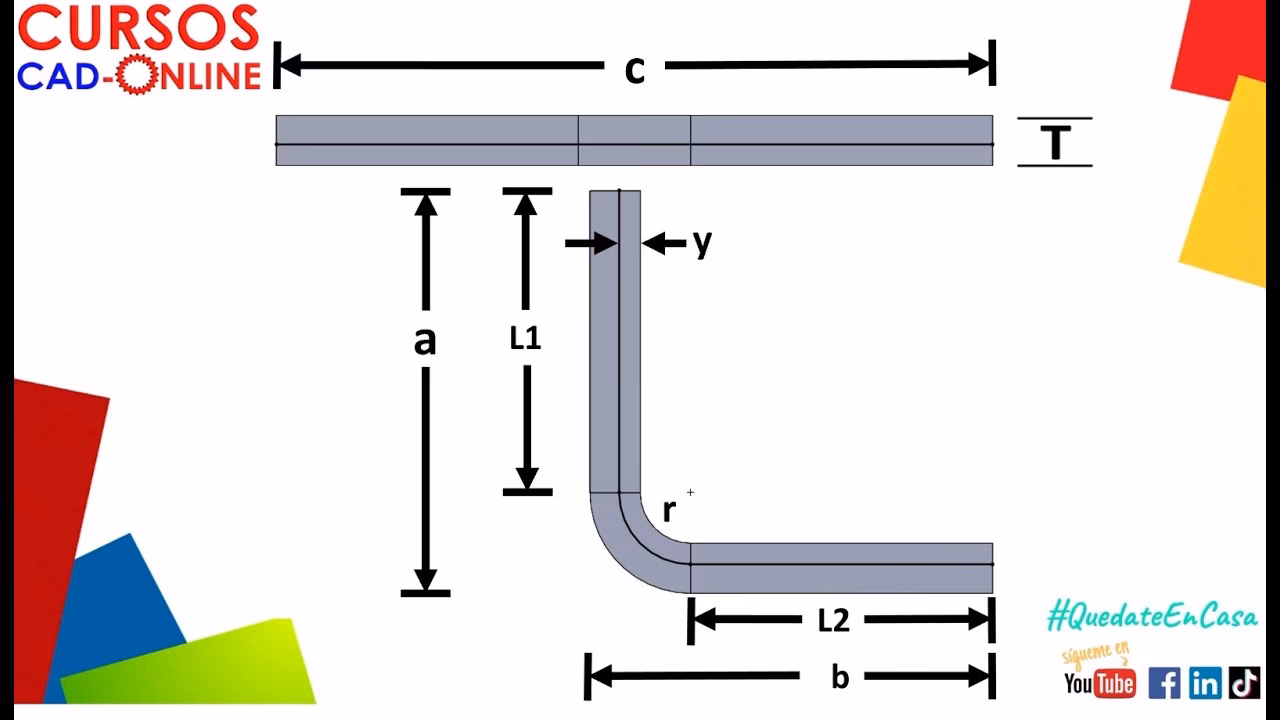

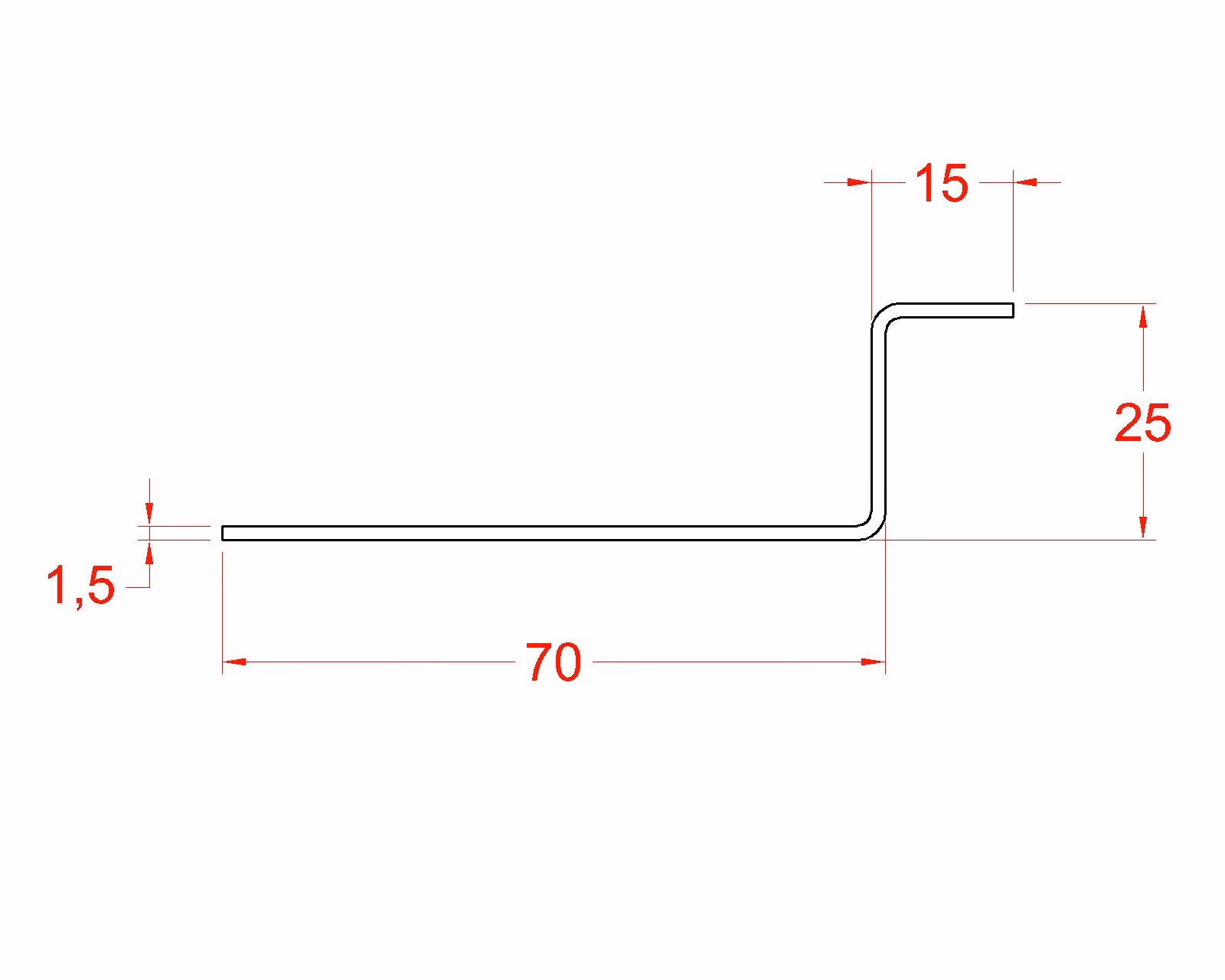

Desarrollo del Desplegado de Chapa: El Rol del Factor K

Uno de los usos más importantes del Factor K es en el cálculo del 'desplegado' o 'blank size' de una pieza de chapa. El desplegado es la forma plana de la pieza antes de que sea doblada. Si el desplegado no es preciso, la pieza final no tendrá las dimensiones correctas, lo que puede llevar a costosos retrabajos o desechos.

Existen varios métodos utilizados en los talleres de fabricación de chapa para determinar el tamaño correcto del desplegado:

Métodos Tradicionales:

• Tablas Empíricas: Estas tablas se han creado a lo largo de décadas mediante pruebas físicas exhaustivas. Proporcionan valores de compensación que deben añadirse a las dimensiones internas del pliegue para tener en cuenta el estiramiento del material durante el proceso de plegado. Si bien son útiles, pueden carecer de precisión para materiales o radios no estándar.
• Tablas DIN: Similares a las tablas empíricas, las tablas DIN (normas industriales alemanas) ofrecen valores que se restan de las dimensiones exteriores de la pieza doblada. Son estandarizadas pero, al igual que las empíricas, pueden no ser universalmente precisas para todas las condiciones.

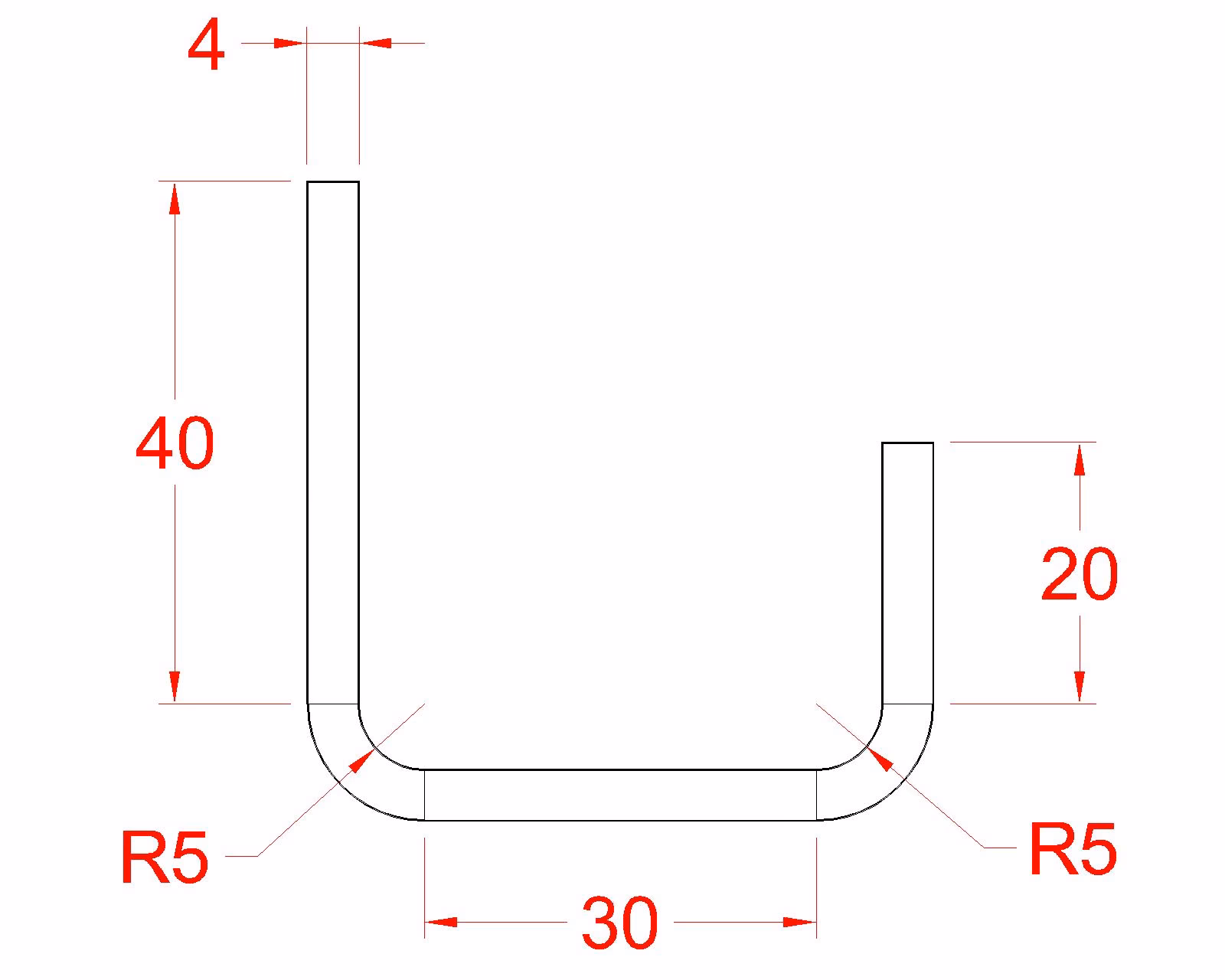

• Cálculos Geométricos: Utilizando el Factor K calculado y el radio de curvatura, los ingenieros pueden determinar la 'tolerancia de pliegue' (bend allowance) a través de fórmulas geométricas. La tolerancia de pliegue es la longitud del material a lo largo del eje neutro que se consume durante el pliegue. Una vez que se conoce la tolerancia de pliegue, se puede calcular la longitud total del desplegado sumando las longitudes planas de las patas más la tolerancia de pliegue.

Métodos Avanzados:

• Cálculos Basados en Software: El software CAD moderno es la herramienta principal para el diseño de chapa. Estos programas pueden calcular automáticamente las tolerancias de pliegue basándose en las propiedades del material, el radio de curvatura y, crucialmente, el Factor K. Los diseñadores pueden ajustar el Factor K en el software para afinar los resultados y asegurar una mayor precisión. Esta es la forma más eficiente y precisa de trabajar hoy en día.
• Método del Porcentaje: Un método ampliamente utilizado donde el radio de curvatura interno se simplifica basándose en el utillaje y el material, y luego se aplica el Factor K apropiado de una tabla. Es una simplificación útil para escenarios comunes.

Aplicaciones del Factor K en la Fabricación de Chapa

El Factor K es un parámetro crítico en varias etapas del ciclo de vida de un producto de chapa metálica:

• Diseño CAD: Los programas de diseño asistido por computadora (CAD) utilizan el Factor K para generar patrones planos precisos de piezas dobladas. Sin un Factor K correcto, el desplegado generado por el software será incorrecto, lo que llevará a piezas que no encajan o no cumplen con las especificaciones. Es el primer paso para una fabricación exitosa.
• Producción de Piezas: Un Factor K preciso asegura que las piezas fabricadas encajen correctamente durante el ensamblaje, eliminando la necesidad de costosas modificaciones o retrabajos post-producción. Reduce el desperdicio de material y tiempo, aumentando la eficiencia del taller.
• Prototipos: Durante la fase de prototipado, el Factor K ayuda a verificar la viabilidad y la precisión de los pliegues antes de la producción en masa. Permite a los diseñadores y fabricantes identificar y corregir cualquier problema de precisión o ajuste temprano en el proceso, ahorrando recursos significativos.

Preguntas Frecuentes sobre el Factor K

¿Qué es el Factor K en el pliegue de chapa y por qué es importante?

El Factor K es la relación entre la ubicación del eje neutro y el espesor del material durante el plegado. Es crucial porque permite calcular con precisión la longitud del material que se deforma en un pliegue, lo que a su vez es esencial para determinar el tamaño exacto del desplegado de la chapa. Un Factor K correcto minimiza errores, reduce el retroceso elástico y asegura que las piezas dobladas cumplan con las dimensiones deseadas.

¿Cómo influye el Factor K en el retroceso elástico (springback)?

El Factor K está intrínsecamente relacionado con el retroceso elástico. Al conocer la ubicación del eje neutro, se puede predecir mejor cómo el material recuperará parte de su forma original después de ser liberado de la presión de plegado. Un Factor K preciso ayuda a los diseñadores a compensar el retroceso elástico en el diseño del utillaje o en el ángulo de plegado, asegurando que el ángulo final de la pieza sea el deseado.

¿Es el Factor K el mismo para todos los materiales y radios de curvatura?

No, el Factor K varía significativamente según el tipo de material (sus propiedades mecánicas como la ductilidad y la resistencia), el radio de curvatura aplicado y el método de plegado utilizado. Por ejemplo, un acero inoxidable tendrá un Factor K diferente a una aleación de aluminio, y un pliegue con un radio pequeño tendrá un Factor K distinto a uno con un radio grande.

¿Cómo se puede determinar el Factor K si no tengo tablas o software?

Si no dispones de tablas o software avanzado, puedes determinar el Factor K mediante un método de ingeniería inversa. Esto implica realizar un pliegue de prueba en el material y con el utillaje que usarás, medir las dimensiones resultantes de la pieza doblada y luego aplicar fórmulas específicas para calcular el Factor K a partir de esas mediciones. Este método empírico es muy preciso para tus condiciones específicas.

¿Cuál es el valor típico del Factor K?

Para la mayoría de las aplicaciones de plegado de chapa, el Factor K se encuentra comúnmente alrededor de 0.33, lo que indica que el eje neutro se ubica aproximadamente a un tercio del espesor del material desde la superficie interior del pliegue. Sin embargo, este valor puede variar y, en algunos casos, puede acercarse a 0.5, especialmente con radios de curvatura grandes o procesos de acuñado.

Conclusión

El Factor K es mucho más que un simple número; es un concepto fundamental que subyace a la precisión y la eficiencia en la fabricación de chapa metálica. Al dominar el Factor K y comprender cómo los diferentes factores influyen en su valor, los diseñadores e ingenieros pueden predecir con exactitud el comportamiento del material durante el plegado. Esto se traduce en diseños CAD más precisos, menos desperdicio de material, reducción de retrabajos y, en última instancia, la producción de componentes de chapa de alta calidad que encajan perfectamente y cumplen con las expectativas. Invertir tiempo en comprender y aplicar correctamente el Factor K es una inversión directa en la calidad y rentabilidad de cualquier proyecto de plegado de chapa.
