Corriente y Transformadores: Guía Esencial

En el vasto y dinámico universo de la electricidad, comprender cómo se comporta la corriente es fundamental para cualquier persona que interactúe con circuitos, dispositivos o sistemas eléctricos. La electricidad no es solo una comodidad moderna; es la fuerza invisible que impulsa nuestra sociedad, y su manejo seguro y eficiente depende de un conocimiento profundo de sus principios básicos. Desde el simple encendido de una bombilla hasta el funcionamiento de complejas redes de distribución, la corriente, el voltaje y la resistencia interactúan de maneras predecibles que podemos cuantificar y controlar. En este artículo, desentrañaremos cómo calcular la corriente que circula en un circuito y exploraremos el papel crucial de los transformadores, incluyendo una mirada detallada a la prueba TTR, una herramienta esencial para su mantenimiento y fiabilidad.

La Ley de Ohm: Entendiendo el Flujo de Corriente

La corriente eléctrica, a menudo visualizada como el flujo de electrones a través de un conductor, es uno de los pilares de la electricidad. Para comprenderla y calcularla, recurrimos a una de las leyes más fundamentales y universalmente aplicables en la electrónica: la Ley de Ohm. Esta ley establece una relación directa y clara entre la corriente (I), el voltaje (V) y la resistencia (R).

La fórmula central de la Ley de Ohm es: I = V / R

Donde:

• I es la corriente, medida en Amperios (A).
• V es el voltaje o diferencia de potencial, medido en Voltios (V).
• R es la resistencia, medida en Ohmios (Ω).

Esta ecuación nos dice que la corriente que fluye a través de un conductor es directamente proporcional al voltaje aplicado a sus extremos e inversamente proporcional a la resistencia del conductor. En términos más sencillos, si aumentamos el voltaje (la "presión" que empuja los electrones), la corriente aumentará, siempre y cuando la resistencia se mantenga constante. Por otro lado, si aumentamos la resistencia (la "oposición" al flujo de electrones), la corriente disminuirá, asumiendo que el voltaje permanece igual. Imagina el agua fluyendo por una tubería: el voltaje sería la presión del agua, la corriente sería la cantidad de agua que fluye, y la resistencia sería el tamaño de la tubería o cualquier obstrucción en ella. Una mayor presión empuja más agua, y una tubería más ancha (menor resistencia) permite que fluya más agua.

La Ley de Ohm es la base para el diseño y análisis de circuitos eléctricos, permitiendo a ingenieros y técnicos predecir el comportamiento de la corriente y asegurar que los componentes operen dentro de sus límites seguros. Es una herramienta indispensable para diagnosticar problemas, calcular el consumo de energía y garantizar la eficiencia de cualquier sistema eléctrico.

Corriente en un Transformador: Un Baile de Energías

Los transformadores son dispositivos estáticos esenciales en la transmisión y distribución de energía eléctrica. Su función principal es cambiar los niveles de voltaje y corriente entre dos circuitos, manteniendo la frecuencia constante. Un Transformador funciona bajo el principio de la inducción electromagnética, transfiriendo energía de un devanado (primario) a otro (secundario) sin conexión metálica directa entre ellos.

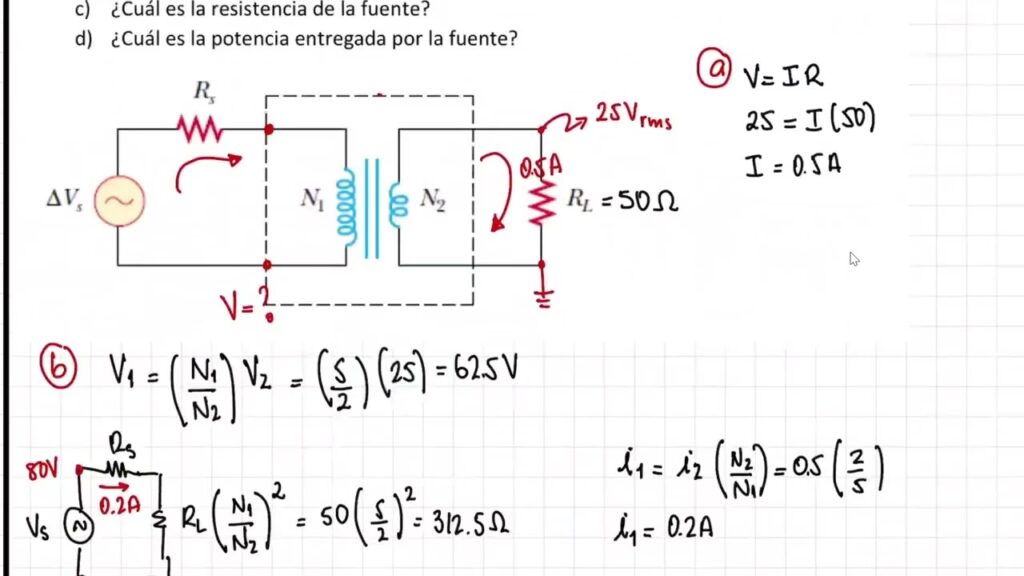

La pregunta sobre cómo calcular la corriente en el secundario de un transformador es crucial para entender su funcionamiento. En un transformador ideal (sin pérdidas), la potencia de entrada en el devanado primario es igual a la potencia de salida en el devanado secundario. Esto se expresa como:

P_primario = P_secundario

Dado que la potencia (P) es el producto del voltaje (V) y la corriente (I), podemos escribir:

V_p * I_p = V_s * I_s

Donde:

• V_p es el voltaje en el devanado primario.
• I_p es la corriente en el devanado primario.
• V_s es el voltaje en el devanado secundario.
• I_s es la corriente en el devanado secundario.

A partir de esta relación fundamental, podemos despejar la corriente en el secundario (I_s):

I_s = (V_p * I_p) / V_s

Además, la relación entre los voltajes y las corrientes en un transformador está inversamente relacionada con la relación de vueltas (o espiras) de sus devanados. La relación de transformación (a) se define como la relación entre el número de vueltas del devanado primario (N_p) y el número de vueltas del devanado secundario (N_s):

a = N_p / N_s = V_p / V_s

Para la corriente, la relación es inversa:

I_s / I_p = N_p / N_s

Por lo tanto, otra forma de calcular la corriente en el secundario es:

I_s = I_p * (N_p / N_s)

Esto significa que si un transformador eleva el voltaje (transformador elevador, donde V_s > V_p), la corriente en el secundario será menor que en el primario (I_s < I_p), y si reduce el voltaje (transformador reductor, donde V_s < V_p), la corriente en el secundario será mayor que en el primario (I_s > I_p). Esta característica es vital para la eficiencia energética, permitiendo transmitir electricidad a altos voltajes (y bajas corrientes para minimizar pérdidas por calor) y luego reducir el voltaje para su uso final en hogares e industrias.

La Prueba TTR: Un Diagnóstico Vital para Transformadores

Más allá de los cálculos teóricos, la operación segura y eficiente de un transformador depende de su correcto funcionamiento, lo cual se verifica a menudo mediante pruebas específicas. Una de las más críticas es la Prueba TTR, también conocida como prueba de relación de transformación. Esta evaluación es fundamental para determinar la precisión de la relación de vueltas entre el devanado primario y secundario de un transformador. Realizar esta prueba es un paso crucial para asegurar que el transformador opere de manera adecuada y confiable, y que cumpla con los estándares y requisitos de la industria.

¿Cómo se realiza la prueba TTR en transformadores?

La prueba TTR se lleva a cabo midiendo la relación de tensión entre el devanado primario y secundario de un transformador. Una vez obtenida esta relación de voltaje, se compara con la relación nominal de vueltas del transformador, que es especificada por el fabricante. Esta comparación es lo que permite a los ingenieros y técnicos identificar cualquier desviación de la Relación de Transformación nominal y detectar posibles problemas con el transformador.

Beneficios de la prueba TTR en transformadores

Uno de los beneficios más significativos de la prueba TTR es su capacidad para detectar defectos en los devanados de un transformador. Al medir la relación de tensión entre el devanado primario y secundario, los ingenieros pueden determinar si existe alguna desviación de la relación nominal de vueltas. Si se detecta una desviación, esto podría indicar un problema subyacente en el devanado, como un cortocircuito (un camino de baja resistencia que desvía la corriente) o un devanado abierto (una interrupción en el circuito del devanado). Ambos problemas pueden llevar a una disminución drástica del rendimiento del transformador y, eventualmente, a una falla total.

Otro beneficio clave de la prueba TTR es su utilidad para identificar problemas con el Aislamiento de un transformador. El aislamiento es vital para prevenir cortocircuitos internos y fugas de corriente. Si la prueba TTR revela una desviación en la relación de vueltas, esto puede ser un indicio de un deterioro en el aislamiento. Los problemas de aislamiento pueden resultar en mayores pérdidas de energía, sobrecalentamiento y un riesgo elevado de fallas catastróficas. Por lo tanto, es imperativo identificar y corregir estos problemas lo antes posible para prolongar la vida útil y garantizar la seguridad del transformador.

Ventajas de la prueba TTR

La prueba TTR también es una herramienta indispensable para asegurar que un transformador cumpla con los estándares y requisitos de la industria. Los resultados de la prueba, que miden la relación de voltaje entre los devanados, pueden compararse con las normativas y especificaciones industriales. Esto permite a los ingenieros verificar si el transformador cumple con estas directrices y, en caso de no hacerlo, determinar qué modificaciones son necesarias para que esté en conformidad.

Una de las principales ventajas de la prueba TTR es su precisión. La medición de la relación de tensión entre los devanados primario y secundario proporciona una representación altamente exacta de la relación de transformación real del transformador. Esta exactitud es crucial, ya que permite a los ingenieros identificar con fiabilidad cualquier anomalía y realizar los ajustes necesarios para garantizar que el transformador funcione con su máximo rendimiento y cumpla con todas las especificaciones de diseño y seguridad.

Preguntas Frecuentes (FAQ)

¿Por qué es importante conocer la corriente en un circuito?

Conocer la corriente es fundamental para la seguridad, el diseño y la eficiencia de los circuitos. Permite seleccionar los cables y componentes adecuados que soporten el flujo de electrones sin sobrecalentarse, previene daños a los equipos y ayuda a calcular el consumo de energía. Sin este conocimiento, los sistemas eléctricos serían impredecibles y peligrosos.

¿Qué indica una Prueba TTR que no coincide con la nominal?

Una desviación en la TTR respecto a su valor nominal es una señal de alarma. Puede indicar problemas como cortocircuitos parciales en los devanados, devanados abiertos, problemas de conexión, o incluso daños estructurales internos. Cada uno de estos problemas puede reducir significativamente la eficiencia del transformador y comprometer su seguridad operativa.

¿Se puede dañar un transformador si la TTR es incorrecta?

Absolutamente sí. Una TTR incorrecta significa que el transformador no está convirtiendo el voltaje y la corriente como debería. Esto puede llevar a un funcionamiento ineficiente, sobrecargas en los devanados, sobrecalentamiento y, en casos graves, a una falla catastrófica del transformador, que puede ser costosa de reparar o reemplazar y potencialmente peligrosa.

¿Qué es un cortocircuito en un devanado?

Un cortocircuito en un devanado ocurre cuando dos puntos del mismo devanado (o entre diferentes devanados) que normalmente deberían estar aislados entre sí, entran en contacto eléctrico. Esto crea un camino de baja resistencia que desvía una parte o la totalidad de la corriente, provocando un aumento masivo de la corriente en esa sección, sobrecalentamiento localizado y daños graves al aislamiento y al conductor.

Conclusión

Desde la comprensión fundamental de la Ley de Ohm hasta la complejidad de los transformadores y sus pruebas diagnósticas, el mundo de la electricidad es fascinante y exige precisión. Saber cómo calcular la corriente es una habilidad básica para cualquiera que trabaje con energía eléctrica, y entender el funcionamiento de un Transformador, así como la importancia de la Prueba TTR, es vital para asegurar la fiabilidad y longevidad de estos componentes críticos en nuestras redes eléctricas. Estas herramientas y conocimientos no solo nos permiten diseñar sistemas más seguros y eficientes, sino que también nos capacitan para diagnosticar y prevenir fallas, garantizando que la energía fluya de manera ininterrumpida y segura hacia donde se necesita.
