Calculando el Par de Arranque de Motores Eléctricos

El par de arranque de un motor eléctrico es un concepto fundamental en el mundo de la ingeniería y la aplicación industrial. Representa la capacidad de un motor para superar la inercia inicial y comenzar a girar, poniendo en movimiento la carga a la que está acoplado. En términos más sencillos, es la fuerza de torsión que el motor desarrolla en el preciso instante en que rompe el estado de reposo. Este parámetro es crítico en innumerables aplicaciones, desde bombas y compresores hasta cintas transportadoras y grúas, donde la carga inicial puede ser considerablemente alta. Comprender cómo se calcula y qué factores influyen en el par de arranque no solo es vital para la selección adecuada del motor, sino también para garantizar la eficiencia, la seguridad y la longevidad de los sistemas mecánicos y eléctricos.

Cuando un motor eléctrico comienza a operar, debe vencer no solo su propia inercia, sino también la resistencia que presenta la carga conectada. Esta resistencia puede ser estática, como la fricción en un sistema de poleas, o dinámica, como la presión inicial en una bomba. Un par de arranque adecuado asegura que el motor pueda acelerar la carga hasta su velocidad de operación nominal sin sufrir sobrecargas o daños. Por lo tanto, el cálculo preciso del par de arranque es un paso indispensable en el diseño y la implementación de cualquier sistema que dependa de la propulsión eléctrica.

¿Qué es el Par de Arranque de un Motor Eléctrico?

Para adentrarnos en su cálculo, es esencial tener una comprensión clara de qué es exactamente el par de arranque. Se define como el par motor disponible en el eje de un motor eléctrico en el momento en que se aplica la tensión nominal y el motor comienza a acelerar desde cero revoluciones por minuto (RPM). Es el 'empuje' inicial necesario para vencer no solo la inercia de la propia masa rotatoria del motor, sino también la resistencia de la carga conectada. Esta resistencia puede provenir de la fricción estática, la gravedad (en el caso de cargas elevadas) o la resistencia del fluido en bombas. Un par de arranque insuficiente puede llevar a que el motor no logre arrancar la carga, se sobrecaliente o incluso sufra daños. Por el contrario, un par de arranque excesivo podría causar arranques bruscos, estrés mecánico innecesario en el sistema y un consumo de corriente excesivo, lo que subraya la importancia de un cálculo preciso y una selección adecuada.

Es importante diferenciar el par de arranque del par nominal. El par nominal es el par que el motor produce continuamente cuando opera a su velocidad y potencia nominales, mientras que el par de arranque es un valor transitorio y generalmente mucho más alto que el par nominal, diseñado específicamente para superar las condiciones iniciales de inercia.

Factores Clave que Intervienen en el Par de Arranque

La estimación y el cálculo del par de arranque de un motor eléctrico no son un proceso aislado, sino que dependen de una interacción compleja de varios factores inherentes tanto al motor como a la aplicación. Considerar estos elementos es fundamental para obtener resultados precisos y seleccionar el motor adecuado para cada tarea:

• Tipo de Motor Eléctrico: La arquitectura interna del motor tiene un impacto directo en su curva de par de arranque. Los motores de inducción, por ejemplo, son los más comunes en la industria y su par de arranque varía significativamente entre los monofásicos y los trifásicos. Los motores de jaula de ardilla estándar pueden tener un par de arranque moderado, mientras que los motores de rotor bobinado o con diseños especiales (como los de doble jaula) pueden ofrecer un par de arranque mucho mayor a expensas de una mayor complejidad o costo. Los motores de corriente continua (CC) tienen características de arranque diferentes, a menudo con un par de arranque muy alto desde el primer momento.
• Inercia de Carga: Este es quizás uno de los factores más críticos. La inercia se refiere a la resistencia de un objeto a cambiar su estado de movimiento. Cuanto mayor sea la masa de la carga y más alejada esté esta masa del eje de rotación, mayor será el momento de inercia y, por ende, mayor será el par de arranque que el motor deberá vencer. Por ejemplo, arrancar una bomba centrífuga con un fluido denso requiere más par que una bomba vacía, y una cinta transportadora cargada es más exigente que una vacía. La inercia se mide típicamente en kilogramos por metro cuadrado (kg·m²).
• Fricción y Pérdidas Mecánicas: Aparte de la inercia pura de la carga, existen pérdidas inherentes en el sistema que deben ser superadas por el par de arranque. Estas incluyen la fricción en los rodamientos del motor y de la carga, el rozamiento en sellos, engranajes y cualquier otro componente mecánico del sistema. Aunque a menudo son menores en comparación con la inercia, pueden ser significativas en aplicaciones con muchos componentes mecánicos o con un mantenimiento deficiente.
• Voltaje de Alimentación: La tensión de alimentación aplicada al motor es un factor determinante en el par que puede desarrollar. El par de un motor de inducción es aproximadamente proporcional al cuadrado del voltaje aplicado. Esto significa que una pequeña disminución en el voltaje puede resultar en una disminución sustancial del par de arranque. Por ejemplo, una caída de voltaje del 10% (al 90% del nominal) resultaría en un par de arranque de aproximadamente el 81% (0.9² = 0.81) del par esperado. Un voltaje bajo no solo reduce el par, sino que también puede aumentar la corriente de arranque y el sobrecalentamiento, lo que dificulta el arranque y puede dañar el motor.
• Temperatura: Aunque no se menciona explícitamente en la información inicial, la temperatura de los bobinados del motor puede afectar su resistencia y, por lo tanto, la corriente y el par de arranque. Un motor frío tendrá una resistencia menor y, en teoría, un par de arranque ligeramente mayor que un motor caliente. Sin embargo, este efecto es generalmente menos pronunciado que los otros factores.

Pasos para Calcular el Par de Arranque de un Motor Eléctrico

El cálculo del par de arranque es un proceso que requiere la recopilación de datos específicos y la aplicación de principios de ingeniería eléctrica y mecánica. Si bien las fórmulas exactas pueden ser complejas y específicas para cada tipo de motor, los siguientes pasos generales proporcionan una guía para su estimación y valoración:

1. Recopilar Información Detallada sobre el Motor Eléctrico

Antes de cualquier cálculo, es imprescindible disponer de la placa de características del motor o de su hoja de datos técnicos. Esta información es la base para todas las estimaciones posteriores:

• Tipo de motor: ¿Es un motor de inducción (jaula de ardilla, rotor bobinado), síncrono, o de corriente continua? ¿Es monofásico o trifásico?
• Tensión nominal (Vn): El voltaje para el cual el motor fue diseñado para operar eficientemente.
• Corriente nominal (In): La corriente que el motor consume bajo carga nominal.
• Potencia nominal (Pn): La potencia mecánica de salida del motor, generalmente expresada en caballos de fuerza (HP) o kilovatios (kW).
• Velocidad nominal (Nn): Las RPM a las que el motor opera bajo carga nominal.
• Factor de potencia (FP) y Eficiencia (η): Aunque no son directamente para el par de arranque, son importantes para entender el rendimiento general.
• Datos de diseño específicos: Algunos fabricantes proporcionan directamente el factor de par de arranque (porcentaje del par nominal) o la relación de corriente de arranque a corriente nominal.

2. Determinar el Momento de Inercia Total del Sistema

El momento de inercia (J) es una medida de la resistencia de un cuerpo a la aceleración angular. Para el cálculo del par de arranque, se necesita el momento de inercia total del sistema, que incluye tanto el momento de inercia del rotor del motor (Jm) como el de la carga conectada (Jc). El momento de inercia del rotor suele estar especificado en la hoja de datos del motor. Para la carga, su cálculo puede ser más complejo y dependerá de la geometría y la masa de los componentes. Para cuerpos simples, se pueden usar fórmulas estándar (ej., para un cilindro, J = 0.5 * m * r²). Si la carga se mueve a través de una transmisión (engranajes, correas), su inercia debe ser referida al eje del motor multiplicándola por el cuadrado de la relación de transmisión.

Fórmula general simplificada: J_total = J_motor + J_carga_referida

Este parámetro es crucial porque el par de arranque debe ser suficiente para acelerar esta masa rotatoria desde cero hasta la velocidad de operación.

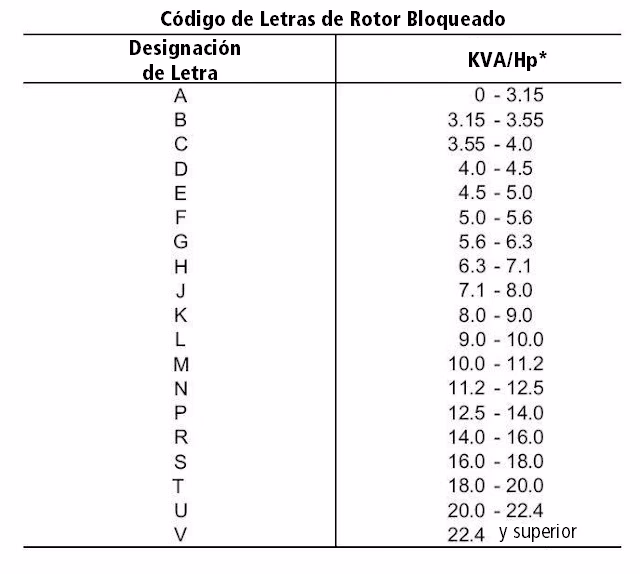

3. Estimar la Corriente de Arranque del Motor

La corriente de arranque (Iarranque) es la corriente que fluye a través del motor en el instante en que se energiza. Esta corriente es significativamente más alta que la corriente nominal (a menudo entre 5 y 8 veces la corriente nominal para motores de inducción estándar) debido a la baja impedancia del motor en reposo. Los fabricantes suelen proporcionar este dato como una relación (ej., Iarranque/Inominal). Una corriente de arranque elevada puede causar caídas de voltaje en la red y es un factor a considerar para la protección del circuito.

Aunque la corriente de arranque no es directamente el par de arranque, está intrínsecamente relacionada con la capacidad del motor para generar campo magnético y, por ende, torque. Una corriente de arranque más alta generalmente indica un mayor par de arranque disponible, pero también implica mayores estreses eléctricos y térmicos.

4. Establecer la Resistencia del Motor y la Caída de Voltaje

Para un cálculo más preciso del par de arranque, especialmente en motores de inducción, se requiere conocer la resistencia de los bobinados del estator (R1) y, en algunos casos, la resistencia del rotor referida al estator (R2'). Estos valores se obtienen de las especificaciones del fabricante o mediante pruebas de laboratorio. La resistencia de los bobinados es fundamental para calcular las pérdidas y la caída de voltaje interna en el motor.

La caída de voltaje (ΔV) se refiere a la reducción de la tensión en los terminales del motor debido a la impedancia de la línea de suministro y la propia resistencia interna del motor. Utilizando la ley de Ohm (V = I * R), se puede estimar la caída de voltaje en los cables y conexiones. Un voltaje reducido en los terminales del motor resultará en una disminución del par de arranque, ya que el par es sensible al cuadrado del voltaje.

5. Valorar el Par de Arranque del Motor Eléctrico

La valoración final del par de arranque implica la integración de los parámetros previamente recopilados. Para motores de inducción, el par de arranque (Tarranque) puede ser estimado utilizando relaciones que consideran la tensión aplicada, la corriente de arranque, y las características de diseño del motor. Una fórmula simplificada y conceptual para el par es que es proporcional al cuadrado del voltaje aplicado y a la corriente. Sin embargo, una formulación más precisa para motores de inducción se basa en el circuito equivalente, donde el par es proporcional a la potencia mecánica desarrollada en el rotor dividida por la velocidad angular síncrona.

Parámetros clave para la valoración:

• Tensión nominal (Vn) y Tensión real aplicada (Vr): La diferencia entre estas puede ser significativa debido a la caída de voltaje.
• Momento de inercia (J): Influye en la aceleración que se logrará con un par dado.
• Velocidad angular (ω): Para calcular el par, a menudo se considera la velocidad angular síncrona del motor.

Ejemplo conceptual de relación de par:

Aunque las fórmulas exactas son complejas, se sabe que el par de un motor de inducción es proporcional a (V_aplicado / V_nominal)² * (Par_nominal). Esto subraya la sensibilidad del par al voltaje.

Para una estimación más detallada, especialmente para el arranque directo (DOL - Direct On Line), se utilizan datos de la curva par-velocidad del motor, que proporciona el fabricante. Esta curva muestra el par que el motor desarrolla en cada punto desde el arranque (velocidad cero) hasta la velocidad nominal. El par de arranque sería el valor de par en el punto de velocidad cero.

Consideraciones Adicionales y Herramientas

Es relevante tener en cuenta que el cálculo preciso del par de arranque va a depender en gran medida de las características específicas del motor, la complejidad del sistema mecánico acoplado y las condiciones de trabajo. Para aplicaciones críticas o sistemas complejos, se recomienda el uso de software de simulación o la consulta con ingenieros especializados. Muchos fabricantes de motores proporcionan herramientas y guías detalladas para la selección y el cálculo de sus productos.

La selección de un motor con el par de arranque adecuado es una decisión de ingeniería que equilibra la capacidad de arranque con la eficiencia operativa y la vida útil del equipo. Un par de arranque excesivo puede llevar a un sobredimensionamiento y a un consumo de energía innecesario, mientras que uno insuficiente puede provocar fallos en el arranque, sobrecalentamiento y daños.

Tipos de Motores y Sus Características de Par de Arranque

La forma en que se calcula y se manifiesta el par de arranque varía significativamente entre los diferentes tipos de motores eléctricos:

• Motores de Inducción (Asíncronos): Son los más comunes.
• Jaula de Ardilla Estándar: Tienen un par de arranque que puede oscilar entre 1.5 y 2.5 veces su par nominal. La corriente de arranque es alta (5-8 veces la nominal). Son robustos y económicos.
• Rotor Bobinado (Wound Rotor): Permiten insertar resistencia externa en el circuito del rotor, lo que permite variar el par de arranque y reducir la corriente de arranque. Pueden generar un par de arranque muy alto (hasta 2.5-3 veces el nominal) y son ideales para cargas de alta inercia.
• Diseños de Doble Jaula o Ranuras Profundas: Optimizados para tener un par de arranque más alto que los de jaula de ardilla estándar, manteniendo una corriente de arranque relativamente controlada.
• Motores Síncronos: No tienen par de arranque inherente por sí mismos, ya que necesitan un campo magnético giratorio para 'enganchar' el rotor a la velocidad síncrona. A menudo se arrancan como motores de inducción (con bobinados amortiguadores en el rotor) y luego se sincronizan. Su par de arranque es el par de inducción desarrollado por estos bobinados.
• Motores de Corriente Continua (CC): Los motores serie de CC tienen un par de arranque extremadamente alto, que puede ser varias veces su par nominal, lo que los hace ideales para aplicaciones de tracción y cargas pesadas. Los motores shunt tienen un par de arranque más moderado, comparable a los motores de inducción. El par es directamente proporcional a la corriente de armadura.

Comprender estas diferencias es crucial para seleccionar el motor correcto para una aplicación específica, ya que las demandas de par de arranque pueden variar enormemente.

Aplicaciones Críticas del Par de Arranque

El par de arranque es un factor determinante en el rendimiento y la viabilidad de numerosas aplicaciones industriales. Algunas de las más representativas incluyen:

• Bombas y Compresores: Especialmente en el arranque bajo carga o con fluidos densos, se requiere un alto par para superar la presión inicial y la inercia del fluido.
• Cintas Transportadoras y Elevadores: Cuando están cargadas, la inercia y la fricción estática de la carga demandan un par de arranque considerable para iniciar el movimiento.
• Ventiladores y Sopladores de Gran Tamaño: Aunque la carga de un ventilador aumenta con el cuadrado de la velocidad, la inercia de las palas grandes puede requerir un par de arranque significativo.
• Máquinas Herramienta: El arranque de ejes o husillos con herramientas pesadas o piezas grandes requiere un par elevado para la aceleración inicial.
• Molinos y Trituradoras: Estas máquinas manejan materiales duros y pesados, lo que implica una inercia y una resistencia inicial muy altas, exigiendo motores con un par de arranque excepcional.

En estas aplicaciones, un cálculo incorrecto o un motor subdimensionado en términos de par de arranque puede llevar a arranques fallidos, sobrecalentamiento, daños en el motor o en la maquinaria conectada, y paradas de producción.

Preguntas Frecuentes (FAQ) sobre el Par de Arranque

A continuación, respondemos algunas de las preguntas más comunes relacionadas con el par de arranque de los motores eléctricos:

¿Cuál es la diferencia entre par de arranque y par nominal?

El par de arranque es el par máximo que un motor puede producir en el instante inicial (velocidad cero) para superar la inercia y comenzar a girar. El par nominal, en cambio, es el par que el motor produce cuando opera continuamente a su velocidad y potencia de diseño, bajo condiciones de carga normal.

¿Por qué es importante el par de arranque?

Es fundamental porque determina si un motor puede iniciar el movimiento de una carga específica. Si el par de arranque del motor es inferior al par de resistencia inicial de la carga, el motor no podrá arrancar o lo hará con dificultad, lo que puede llevar a sobrecalentamiento, fallos en el sistema eléctrico y daños en el motor.

¿Qué significa si un motor tiene un par de arranque bajo?

Un par de arranque bajo significa que el motor tendrá dificultades para mover cargas pesadas o con alta inercia desde el reposo. Esto puede manifestarse como un arranque lento, un consumo excesivo de corriente durante el intento de arranque, o la incapacidad total para arrancar la carga. Podría requerir el uso de arrancadores suaves o variadores de frecuencia para ayudar en el proceso.

¿Cómo influye el voltaje en el par de arranque?

El par de arranque de un motor de inducción es aproximadamente proporcional al cuadrado del voltaje aplicado. Esto significa que una pequeña disminución en el voltaje de alimentación (por ejemplo, debido a una caída de tensión en la línea) puede resultar en una reducción significativa del par de arranque, comprometiendo la capacidad del motor para iniciar el movimiento.

¿Es lo mismo el par de arranque que la corriente de arranque?

No son lo mismo, pero están relacionados. La corriente de arranque es la alta corriente que el motor consume al inicio del arranque, mientras que el par de arranque es la fuerza de giro que el motor produce en ese momento. Una corriente de arranque alta generalmente indica un potencial de par de arranque alto, pero también puede generar problemas en la red eléctrica (caídas de voltaje) y estrés térmico en el motor.

En resumen, el par de arranque es un pilar en la funcionalidad de los motores eléctricos. Su correcta comprensión y cálculo no solo garantizan que un sistema pueda ponerse en marcha eficientemente, sino que también contribuyen a la optimización del rendimiento, la reducción de costos operativos y la extensión de la vida útil de los equipos. La inversión en un análisis detallado del par de arranque es, sin duda, una decisión inteligente en cualquier proyecto de ingeniería que involucre motores eléctricos.
