Calculando el Centro de Gravedad: AutoCAD y Más

En el fascinante mundo del diseño, la ingeniería y la arquitectura, comprender las propiedades geométricas de los objetos es fundamental. Una de las más cruciales es el centro de gravedad, también conocido como centroide. Este punto imaginario representa el promedio de la posición de todas las partículas que componen un objeto, y es donde se concentra toda su masa. Su correcta determinación es vital para garantizar la estabilidad, el equilibrio y el rendimiento estructural de cualquier diseño, desde una simple viga hasta un complejo edificio o una pieza de maquinaria.

Este artículo explorará en profundidad qué es el centro de gravedad, cómo se calcula utilizando métodos manuales para figuras simples y compuestas, y, lo que es aún más relevante en la era digital, cómo aprovechar la potencia de herramientas avanzadas como AutoCAD para encontrarlo con una precisión inigualable. Prepárese para desvelar los secretos detrás de la estabilidad de las estructuras y el balance de los objetos.

¿Qué es el Centro de Gravedad (o Centroide)?

Aunque a menudo se usan indistintamente, existe una sutil diferencia entre el centro de gravedad y el centroide. El centroide es una propiedad puramente geométrica de una forma, que representa el punto central de su área o volumen. Por otro lado, el centro de gravedad es el punto donde se puede considerar que actúa todo el peso de un objeto. Para objetos que tienen una densidad de material uniforme (homogéneos) y están sometidos a un campo gravitatorio constante, el centro de gravedad y el centroide coinciden. En la mayoría de las aplicaciones de diseño y cálculo, especialmente con figuras 2D o sólidos homogéneos, podemos considerar que ambos términos se refieren al mismo punto.

La importancia de conocer el centroide radica en su aplicación directa en diversas disciplinas:

• Ingeniería Estructural: Es crucial para el análisis de cargas, el diseño de cimentaciones y la predicción del comportamiento de las estructuras bajo diversas fuerzas. Una viga o columna debe soportar las cargas de manera uniforme para evitar fallas.
• Mecánica: Para el diseño de máquinas, el balanceo de componentes rotativos y la determinación de la estabilidad de vehículos.
• Arquitectura: En el diseño de edificios, especialmente aquellos con formas complejas o voladizos, para asegurar la estabilidad y la distribución de pesos.
• Diseño de Productos: Para garantizar que un producto no se vuelque fácilmente, que sea cómodo de usar o que se mantenga estable en su embalaje.

En resumen, el centroide es el corazón geométrico de una figura, el punto de equilibrio que define cómo reaccionará un objeto ante las fuerzas externas. Dominar su cálculo es una habilidad indispensable para cualquier profesional del diseño o la ingeniería.

Métodos Manuales para Calcular el Centro de Gravedad

Para formas geométricas simples, el centroide es fácil de determinar por inspección:

• Rectángulo/Cuadrado: El centroide se encuentra en la intersección de sus diagonales.
• Triángulo: El centroide se encuentra en la intersección de sus medianas (líneas que conectan un vértice con el punto medio del lado opuesto). Este punto siempre estará a 1/3 de la altura desde la base.
• Círculo/Elipse: El centroide es el centro geométrico de la figura.

Sin embargo, la mayoría de las figuras en el mundo real son más complejas. Para estas, se utiliza el método de las figuras compuestas o el método de los momentos.

Cálculo del Centroide para Figuras Compuestas

Este método implica dividir la figura compleja en una serie de figuras geométricas simples (rectángulos, triángulos, círculos, etc.), de las cuales conocemos fácilmente sus centroides individuales y sus áreas. Luego, se aplican las siguientes fórmulas:

X_c = (Σ(A_i * X_i)) / ΣA_i

Y_c = (Σ(A_i * Y_i)) / ΣA_i

Donde:

• X_c, Y_c son las coordenadas del centroide de la figura compuesta.
• A_i es el área de cada figura simple en la que se dividió la figura compuesta.
• X_i, Y_i son las coordenadas del centroide de cada figura simple, medidas desde un origen de coordenadas común (por ejemplo, la esquina inferior izquierda de la figura total).
• Σ indica la sumatoria de todos los productos de área por coordenada para cada figura simple.

Pasos para el cálculo manual de una figura compuesta:

1. Establecer un sistema de coordenadas: Elija un origen (0,0) en un punto conveniente, generalmente en la esquina inferior izquierda de la figura para que todas las coordenadas sean positivas.
2. Dividir la figura: Descomponga la figura compleja en formas geométricas simples (rectángulos, triángulos, semicírculos, etc.).
3. Calcular el área y el centroide de cada figura simple: Para cada una de las formas divididas, determine su área (A_i) y las coordenadas de su centroide (X_i, Y_i) con respecto al origen establecido en el paso 1. Tenga en cuenta si hay "agujeros" o áreas restadas; sus áreas se considerarían negativas.
4. Calcular los momentos de área: Multiplique el área de cada figura por su coordenada X del centroide (A_i * X_i) y por su coordenada Y del centroide (A_i * Y_i).
5. Sumar las áreas y los momentos: Sume todas las áreas (ΣA_i) y todos los momentos de área en X (Σ(A_i * X_i)) y en Y (Σ(A_i * Y_i)).
6. Aplicar las fórmulas: Utilice las fórmulas de X_c e Y_c mencionadas anteriormente para obtener las coordenadas finales del centroide de la figura compuesta.

Este proceso, aunque conceptualmente sencillo, puede volverse tedioso y propenso a errores humanos para figuras con muchas divisiones o formas irregulares. Es aquí donde las herramientas de software se vuelven indispensables.

Cómo Hallar el Centro de Gravedad en AutoCAD

AutoCAD, una de las herramientas de diseño asistido por computadora (CAD) más potentes y utilizadas en el mundo, simplifica enormemente el proceso de encontrar el centro de gravedad para figuras 2D y sólidos 3D. En lugar de realizar cálculos manuales complejos, AutoCAD puede determinar estas propiedades geométricas con solo unos pocos clics.

El comando principal para este propósito es MASSPROP (Propiedades de Masa).

Usando el Comando MASSPROP (Mass Properties) en AutoCAD

El comando MASSPROP es increíblemente útil, ya que no solo proporciona el centroide, sino también otras propiedades importantes como el área, el perímetro, los momentos de inercia y los radios de giro. Sin embargo, para que funcione correctamente, el objeto 2D que desea analizar debe ser una región o una polilínea cerrada y, preferiblemente, convertida a una región para mayor fiabilidad.

Pasos para encontrar el centro de gravedad de una figura 2D en AutoCAD:

1. Dibujar la figura: Cree la figura deseada utilizando herramientas de dibujo de AutoCAD (líneas, arcos, círculos, polilíneas, etc.). Asegúrese de que la figura sea completamente cerrada. Si es una polilínea, verifique que esté cerrada.

2. Convertir a Región (si es necesario): Si su figura está compuesta por líneas o polilíneas separadas, o si es una polilínea abierta, deberá convertirla en una 'Región'. Esto le indica a AutoCAD que considere la figura como un área sólida y no solo como un contorno. Para ello:

   • Escriba REGION y presione Enter.
   • Seleccione todos los objetos que forman el contorno cerrado de su figura.
   • Presione Enter. Si la conversión es exitosa, los objetos originales se habrán unido en una sola entidad de tipo 'Región'. Si hay huecos o superposiciones, AutoCAD le notificará que no puede crear la región.

   Si ya tiene una polilínea cerrada, a menudo MASSPROP puede procesarla directamente, pero la conversión a región es una buena práctica para asegurar la precisión y evitar problemas.

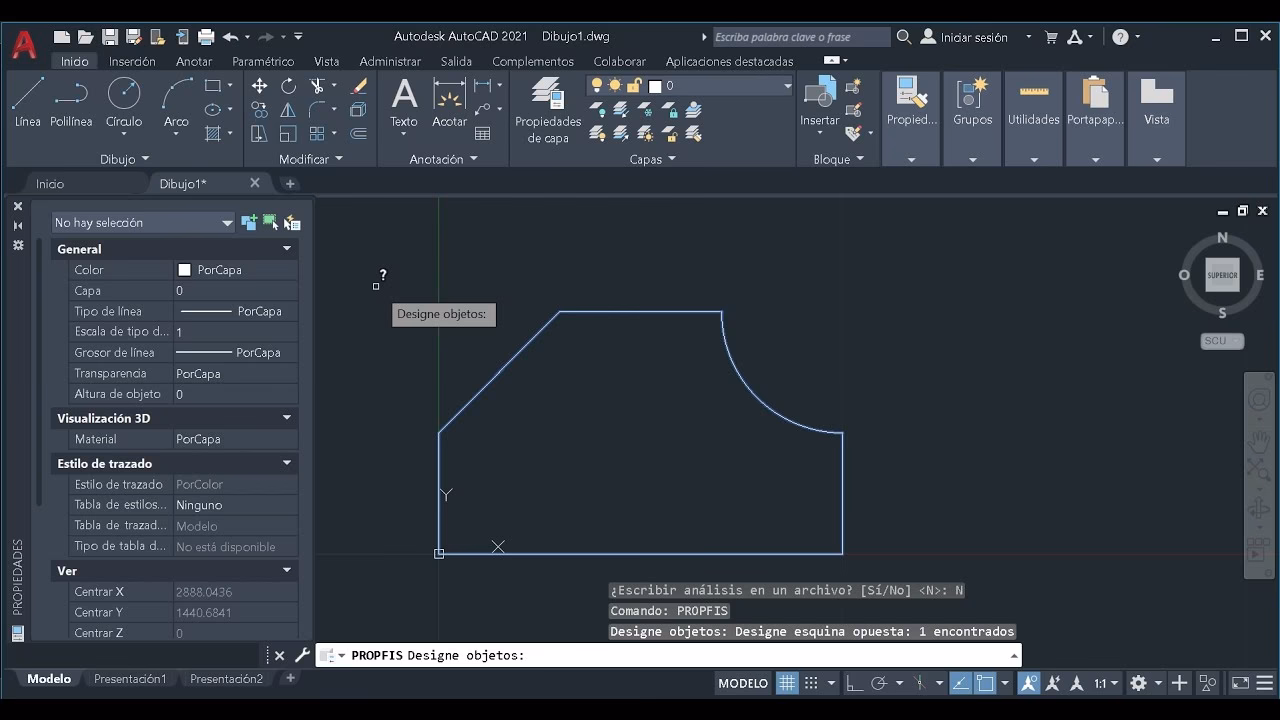

3. Ejecutar el comando MASSPROP:

   • Escriba MASSPROP (o su alias MP) en la línea de comandos y presione Enter.

4. Seleccionar el objeto:

   • Seleccione la 'Región' o la polilínea cerrada que desea analizar.
   • Presione Enter.

5. Interpretar los resultados: AutoCAD mostrará una lista detallada de propiedades en la línea de comandos o en una ventana de texto. Busque la sección que dice "Centroid". Las coordenadas X, Y (y Z si es un objeto 3D) que aparecen junto a "Centroid" son las coordenadas del centro de gravedad de su figura. Por ejemplo, verá algo como:

   Centroid: X: 123.4567 Y: 78.9012 Z: 0.0000

6. Visualizar el Centroid (Opcional): Una vez que tenga las coordenadas del centroide, puede dibujar un punto o un círculo pequeño en esa ubicación para visualizarlo en su dibujo. Para ello, puede usar el comando POINT o CIRCLE y especificar las coordenadas obtenidas.

Consideraciones Adicionales para AutoCAD:

• Objetos 3D:MASSPROP también funciona para sólidos 3D. En este caso, calculará el centro de masa (que coincide con el centro de gravedad si la densidad es uniforme) y proporcionará coordenadas X, Y y Z.
• Unidades: Asegúrese de que las unidades de su dibujo estén configuradas correctamente, ya que las propiedades calculadas (área, perímetro, etc.) dependerán de ellas.
• Precisión: La precisión de los resultados de MASSPROP es muy alta, limitada solo por la precisión interna de AutoCAD y la forma en que se definió la geometría.

El uso de AutoCAD para determinar el centro de gravedad ahorra un tiempo considerable y reduce drásticamente la posibilidad de errores en comparación con los cálculos manuales, especialmente para geometrías complejas. Es una herramienta esencial para cualquier diseñador o ingeniero.

Tabla Comparativa: Cálculo Manual vs. AutoCAD

Como se puede observar, mientras que el cálculo manual es fundamental para entender los principios subyacentes, AutoCAD ofrece una solución superior en términos de eficiencia y fiabilidad para la mayoría de las aplicaciones prácticas.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia entre centro de gravedad y centroide?

El centroide es el centro geométrico de una figura (área o volumen), mientras que el centro de gravedad es el punto donde se concentra todo el peso del objeto. Coinciden cuando el objeto es homogéneo (densidad uniforme) y está en un campo gravitatorio constante.

¿Puedo encontrar el centro de gravedad de una polilínea abierta en AutoCAD?

No directamente. El comando MASSPROP necesita una figura cerrada para calcular un área y, por lo tanto, un centroide. Si su polilínea está abierta, primero debe cerrarla (por ejemplo, con el comando CLOSE si es una polilínea, o agregando segmentos para cerrarla) y luego convertirla en una 'Región' antes de usar MASSPROP.

¿Qué hago si MASSPROP no me da el centroide o me da un error?

Lo más probable es que su objeto no sea una 'Región' o un 'Sólido 3D' válido, o que la polilínea no esté completamente cerrada. Intente usar el comando REGION para convertir su geometría. Si falla, revise si hay huecos, líneas superpuestas o segmentos que no se tocan en los vértices.

¿Es MASSPROP solo para objetos 2D?

No, MASSPROP es igualmente efectivo para calcular las propiedades de masa (incluido el centro de masa/gravedad) de sólidos 3D. En este caso, el resultado incluirá las coordenadas X, Y y Z del centroide.

¿Por qué mi centroide no está donde esperaba que estuviera en AutoCAD?

Verifique que el sistema de coordenadas (UCS) esté configurado correctamente. Si ha movido el UCS, las coordenadas del centroide se reportarán en relación con el UCS actual. Asegúrese de que su geometría sea correcta y que la región se haya creado sin errores. A veces, si un objeto tiene un agujero grande o una sección muy delgada, el centroide puede parecer estar fuera de la parte "sólida" de la figura, lo cual es matemáticamente correcto.

Conclusión

El centro de gravedad es una propiedad fundamental en el diseño y la ingeniería, esencial para garantizar la estabilidad y el equilibrio. Si bien los métodos manuales son valiosos para comprender los principios, el uso de herramientas como AutoCAD y su comando MASSPROP se ha vuelto indispensable para profesionales que buscan eficiencia y precisión. Al dominar la capacidad de determinar el centroide de sus diseños, usted no solo mejora la calidad y seguridad de sus proyectos, sino que también optimiza su flujo de trabajo, permitiéndole concentrarse en la creatividad y la innovación. Comprender este concepto y saber cómo aplicarlo, ya sea mediante cálculos detallados o con la ayuda de software, es una habilidad crítica que define a un diseñador o ingeniero competente.
