Calculando el Caudal de Aire en Tuberías

En el fascinante mundo de los sistemas neumáticos y de transporte de fluidos, comprender y calcular con precisión el movimiento del aire dentro de las tuberías no es solo una buena práctica, es una necesidad crítica. Ya sea para asegurar la calidad del producto, minimizar el desgaste de los componentes o mantener la eficiencia operativa, la correcta determinación del caudal y la velocidad del aire es fundamental. Un cálculo impreciso puede llevar a consecuencias desastrosas: desde el deterioro del material transportado y el daño al sistema, hasta costosos tiempos de inactividad y una paralización total de la producción.

Este artículo le guiará a través de los conceptos esenciales, las fórmulas clave y los factores que influyen en el caudal de aire, proporcionándole las herramientas necesarias para realizar cálculos precisos y garantizar el funcionamiento óptimo de sus instalaciones. Prepárese para dominar los principios que rigen el flujo de aire y evitar problemas comunes en sus sistemas.

Comprendiendo el Caudal y la Velocidad del Aire en Tuberías

Aunque a menudo se utilizan indistintamente, el caudal y la velocidad del aire son conceptos distintos pero intrínsecamente relacionados en los sistemas de transporte neumático. Entender su diferencia es el primer paso para un cálculo y diseño adecuados.

¿Qué es la Velocidad del Aire en una Tubería?

La velocidad del aire, también conocida como velocidad de transporte o velocidad de flujo de aire, se refiere a la rapidez con la que el aire circula a través de las tuberías de un sistema. Es esta velocidad la que mantiene las partículas de material en suspensión mientras viajan a lo largo de las líneas de transporte. Es crucial entender que la velocidad del aire no es constante; cambia a lo largo de la tubería en relación con las variaciones de presión y temperatura.

La velocidad de aire requerida en una tubería de transporte depende de varios factores, como la línea de transporte específica, los materiales que se están transportando y la relación de carga de sólidos. Esta última es la proporción entre el caudal másico del material que se transporta y el caudal másico del aire utilizado para transportarlo. Determinar la concentración de partículas suspendidas en el aire, la relación de carga de sólidos puede usarse para determinar la velocidad mínima de aire que un material necesita para ir de un punto A a un punto B sin causar bloqueos en la línea, degradación del producto o abrasión. Por ejemplo, para materiales transportados en fase densa, la velocidad mínima de aire disminuye a medida que aumenta la relación de carga de sólidos.

El tipo de material que se transporta también afecta la velocidad del aire en el transporte neumático. Por ejemplo, las partículas de material blando, como los plásticos, requieren una velocidad de aire más baja para evitar el calor friccional innecesario y la formación de filamentos, que pueden provocar la degradación del material, bloqueos en las tuberías y caídas de presión. Mientras tanto, las partículas de material pesado necesitan ser transportadas a velocidades de aire más altas para mantenerse en suspensión.

¿Qué es el Caudal de Aire (Flujo de Aire)?

El caudal de aire, por otro lado, se refiere al volumen o la masa de aire que pasa por un punto específico en un período de tiempo determinado (conocido como flujo de aire volumétrico y flujo de aire másico, respectivamente). Se mide típicamente en términos de volumen por unidad de tiempo, como metros cúbicos por segundo (m³/s), litros por segundo (l/s), o pies cúbicos por minuto (CFM). En los sistemas de transporte neumático, tanto la velocidad del aire como el caudal de aire deben ser proporcionales entre sí para mantener las condiciones óptimas de transporte en las tuberías.

Factores Clave que Influyen en el Caudal y la Velocidad

El flujo de aire en una tubería no es un fenómeno simple; está influenciado por múltiples variables que deben considerarse para un cálculo preciso y un diseño eficiente del sistema:

• Diámetro de la Tubería: Es uno de los factores más directos. Un diámetro mayor permite un mayor volumen de aire a una velocidad dada, o una menor velocidad para un caudal constante.
• Presión del Sistema: La presión del aire afecta su densidad. A mayor presión, mayor densidad del aire, lo que significa que el mismo volumen de aire (a una temperatura dada) contendrá más masa. Los cambios de presión a lo largo de la tubería (caídas de presión) causan variaciones en el volumen específico del aire y, por lo tanto, en su velocidad.
• Temperatura del Aire: Similar a la presión, la temperatura influye en la densidad del aire. El aire caliente es menos denso que el aire frío. Un aumento de temperatura en una tubería (manteniendo la masa constante) resultará en un aumento de volumen y, por lo tanto, de velocidad.
• Longitud y Geometría de la Tubería: La longitud total de la tubería, el número de codos, válvulas y otros accesorios contribuyen a la resistencia al flujo y, por ende, a las caídas de presión. Estas caídas de presión afectan la densidad del aire y su velocidad a lo largo de la línea.
• Rugosidad Interna de la Tubería: La fricción entre el aire y la superficie interna de la tubería genera una resistencia al flujo, que contribuye a la caída de presión.
• Tipo y Características del Material Transportado (si aplica): En sistemas de transporte neumático, las propiedades del material (tamaño de partícula, densidad, fragilidad, forma) impactan directamente la velocidad mínima requerida para mantenerlo en suspensión y evitar la abrasión o el daño.

La Importancia de un Cálculo Preciso del Flujo de Aire

Calcular la velocidad y el caudal de aire de forma precisa es de vital importancia por varias razones:

• Prevención de Bloqueos: Si la velocidad del aire es demasiado baja, las partículas de material pueden caer de la suspensión y acumularse, bloqueando las tuberías. Esto reduce la productividad, compromete la integridad del sistema, provoca períodos de inactividad y genera pérdidas económicas significativas.
• Minimización de la Abrasión: Por otro lado, si la velocidad del aire es demasiado alta, las partículas tienen más probabilidades de erosionar y desgastar las superficies internas de los componentes neumáticos, como tuberías, codos y válvulas. Esto acorta la vida útil de los equipos y aumenta los costos de mantenimiento.
• Optimización del Consumo Energético: Una velocidad de aire excesiva requiere más energía del compresor, lo que se traduce en un mayor consumo eléctrico y costos operativos. Un cálculo preciso ayuda a operar el sistema con la mínima velocidad de aire aceptable, maximizando la eficiencia energética.
• Mantenimiento de la Calidad del Producto: Para materiales sensibles, una velocidad de aire inadecuada puede causar degradación del producto (por ejemplo, por calor friccional o impacto excesivo), alterando sus propiedades y reduciendo su valor.
• Reducción de Tiempos de Inactividad: Los bloqueos y el desgaste excesivo conducen a paradas no planificadas para mantenimiento y reparación, interrumpiendo la producción y generando costos adicionales.

Por todo lo anterior, aunque se pueden dar aproximaciones para diferentes tipos de sistemas de transporte neumático, siempre es mejor calcular la velocidad de aire que su sistema específico y su material necesitan.

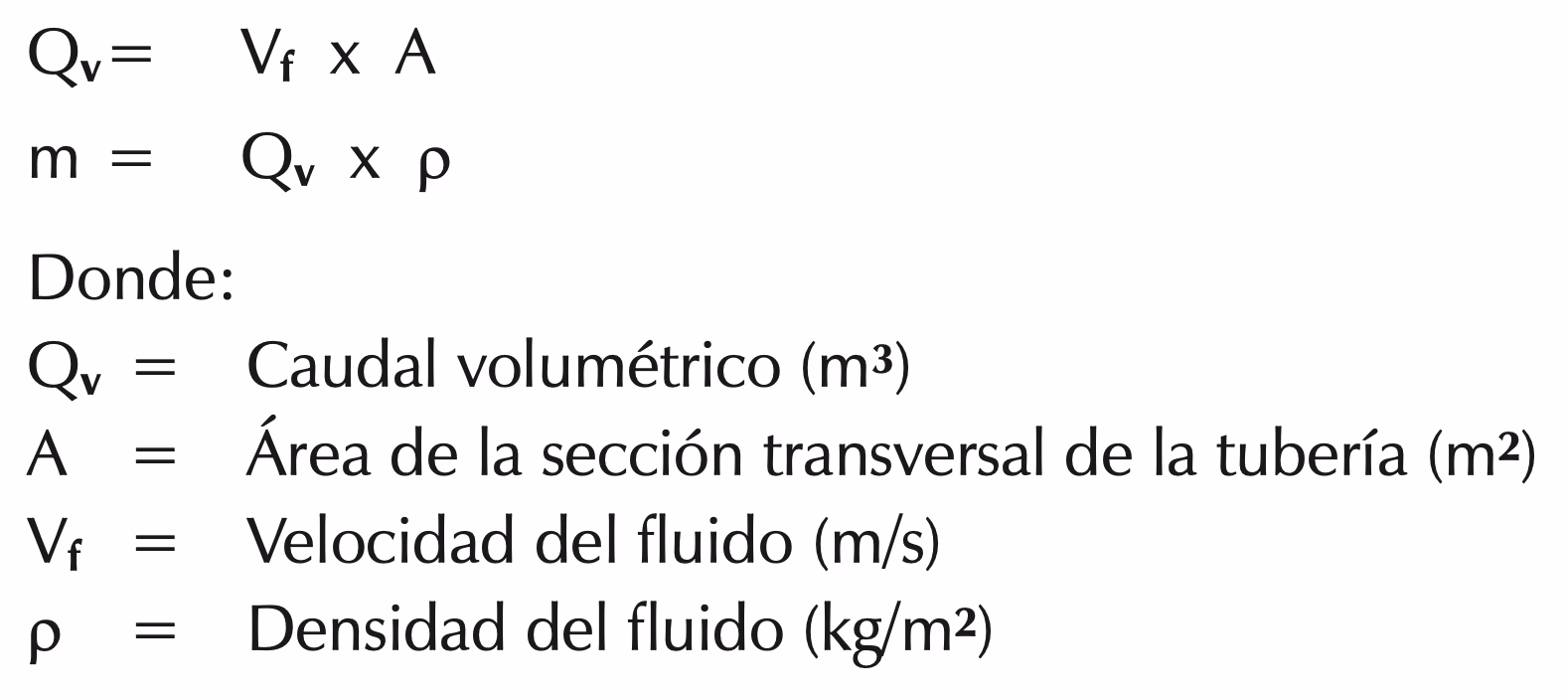

Fórmulas Fundamentales para el Cálculo del Caudal y la Velocidad del Aire

La relación básica entre el caudal volumétrico de aire (Q), la velocidad del aire (u) y el área de la sección transversal de la tubería (A) es la siguiente:

Cálculo de la Velocidad del Aire (u)

La velocidad del aire (expresada en m/s) se puede calcular dividiendo el caudal volumétrico de aire (en m³/s) por el área de la sección transversal de la tubería (en m²):

u_aire = Q_aire / A

Cálculo del Caudal Volumétrico de Aire (Q)

El caudal volumétrico de aire (en m³/s) se obtiene multiplicando la velocidad del aire (en m/s) por el área de la sección transversal de la tubería (en m²):

Q_aire = u_aire * A

Cálculo del Área de la Sección Transversal de una Tubería Circular (A)

Dado que la mayoría de las tuberías son circulares, el área de su sección transversal se calcula con la fórmula:

A = π * (D/2)²

Donde:

• A es el área de la sección transversal (m²)
• π (Pi) es aproximadamente 3.14159
• D es el diámetro interior de la tubería (m)

Es crucial realizar los cálculos basándose en una posición de referencia específica (ya sea al principio o al final de la línea), ya que la velocidad del aire cambia a lo largo de las tuberías debido a las variaciones de presión y temperatura.

Ejemplos Prácticos de Cálculo de Velocidad del Aire

Veamos cómo aplicar estas fórmulas en diferentes escenarios.

Ejemplo 1: Cálculo de Velocidad al Inicio y al Final de la Tubería

Supongamos un sistema donde el caudal de aire normalizado (volumen a condiciones estándar de 0°C y 1.013 bar) es de 400 m³/h. Queremos calcular la velocidad del aire en una tubería de 80 mm de diámetro en dos condiciones diferentes.

Primero, convertimos el caudal normalizado a m³/s:

400 m³/h = 400 / 3600 m³/s ≈ 0.111 m³/s

Diámetro de la tubería (D) = 80 mm = 0.08 m

Área de la sección transversal (A) = π * (0.08 / 2)² = π * (0.04)² = π * 0.0016 m² ≈ 0.005026 m²

Condición 1: Inicio de la Tubería

Asumimos una presión atmosférica (1.013 bar) y una temperatura de 20°C (293 K). El caudal volumétrico real (Q_aire_real) se calcula a partir del caudal normalizado (QVN) usando la ley de los gases ideales:

Q_aire_real = QVN * (T_real / T_normal) * (P_normal / P_real)

Q_aire_real = 0.111 m³/s * (293 K / 273 K) * (1.013 bar / 1.013 bar) ≈ 0.119 m³/s

Ahora calculamos la velocidad del aire:

u_aire = Q_aire_real / A = 0.119 m³/s / 0.005026 m² ≈ 23.67 m/s

Condición 2: Final de la Tubería

Supongamos que al final de la tubería la presión ha disminuido a -0.3 bar g (lo que significa 1.013 bar - 0.3 bar = 0.713 bar absolutos) y la temperatura sigue siendo de 20°C (293 K).

Q_aire_real = QVN * (T_real / T_normal) * (P_normal / P_real)

Q_aire_real = 0.111 m³/s * (293 K / 273 K) * (1.013 bar / 0.713 bar) ≈ 0.169 m³/s

Ahora calculamos la velocidad del aire:

u_aire = Q_aire_real / A = 0.169 m³/s / 0.005026 m² ≈ 33.62 m/s

Este ejemplo muestra cómo la velocidad del aire aumenta a medida que disminuye la presión a lo largo de la tubería, ya que el mismo caudal másico de aire ocupa un mayor volumen a menor presión.

Ejemplo 2: Cálculo de Velocidad en Diferentes Diámetros de Tubería

También puede determinar la velocidad del aire en diferentes secciones de tubería si conoce el diámetro y la velocidad en otra sección. El principio se basa en la conservación del caudal volumétrico.

1. Mida el diámetro de la primera tubería por la que viaja el aire (por ejemplo, 5 pulgadas).
2. Mida el diámetro de la segunda tubería (por ejemplo, 8 pulgadas).
3. Convierta los diámetros a radios dividiéndolos por dos (por ejemplo, tubería uno: 2.5 pulgadas de radio; tubería dos: 4 pulgadas de radio).
4. Calcule el área de la sección transversal para cada tubería multiplicando el cuadrado del radio por el número pi (3.14). Por ejemplo:
   • Tubería uno: 3.14 x (2.5 pulgadas)² = 19.6 pulgadas cuadradas
   • Tubería dos: 3.14 x (4 pulgadas)² = 50.2 pulgadas cuadradas
5. Asumiendo que desea determinar la velocidad del aire en la tubería dos, y conoce la velocidad del aire en la tubería uno, multiplique el área de la sección transversal de la tubería uno por la velocidad del aire de la tubería uno, y luego divida eso por el área de la sección transversal de la tubería dos.

En el caso de que la velocidad del aire en la tubería uno sea de 20 pies por segundo, el cálculo sería:

(19.6 pulgadas cuadradas x 20 pies por segundo) / (50.2 pulgadas cuadradas) = 7.8 pies por segundo (velocidad del aire en la tubería dos)

Análisis del Caso Específico: Caudal de Aire y Caída de Presión

Ahora, abordemos su consulta específica sobre cómo calcular el caudal de aire en una tubería, considerando el ejemplo que nos proporcionó:

• Flujo de aire (Q): 65 l/s
• Presión de arranque (P): 6.3 bar
• Diámetro interior del tubo (D): 25 mm

Y las reglas de caída de presión:

• 10% de la presión de arranque por cada 30 metros de tubería con un diámetro de 6-15 mm.
• 5% de la presión inicial por cada 30 metros de tubería con un diámetro de 20-80 mm.

En su pregunta, el flujo de aire ya está dado (65 l/s). Lo que podemos calcular con esta información es la velocidad del aire en la tubería de 25 mm, y luego analizar las implicaciones de las reglas de caída de presión.

1. Cálculo de la Velocidad del Aire

Primero, convertimos las unidades a un sistema consistente, como el Sistema Internacional (SI):

• Caudal volumétrico (Q): 65 l/s = 0.065 m³/s (ya que 1 m³ = 1000 litros)
• Diámetro interior (D): 25 mm = 0.025 m

Ahora, calculamos el área de la sección transversal (A) de la tubería:

A = π * (D/2)²

A = 3.14159 * (0.025 m / 2)²

A = 3.14159 * (0.0125 m)²

A = 3.14159 * 0.00015625 m²

A ≈ 0.00049087 m²

Finalmente, calculamos la velocidad del aire (u) utilizando la fórmula u = Q / A:

u = 0.065 m³/s / 0.00049087 m²

u ≈ 132.4 m/s

Esta velocidad es bastante alta y es típica en sistemas de transporte neumático de alta velocidad o en puntos de restricción. Es importante verificar si esta velocidad es adecuada para el material que se transporta y si no generará excesiva abrasión o ruido.

2. Análisis de las Reglas de Caída de Presión

Las reglas que ha proporcionado son criterios de diseño o límites aceptables para la caída de presión en su sistema, no fórmulas para calcular la caída de presión real o el caudal a partir de ella. Indican la máxima caída de presión permitida por cada 30 metros de tubería, según su diámetro.

Para su tubería de 25 mm de diámetro, se aplica la segunda regla:

• "5% de la presión inicial por cada 30 metros de tubería con un diámetro de 20-80 mm."

Dado que su presión de arranque es de 6.3 bar, la caída de presión máxima permitida por cada 30 metros de tubería de 25 mm es:

Caída de presión máxima = 5% de 6.3 bar

Caída de presión máxima = 0.05 * 6.3 bar

Caída de presión máxima = 0.315 bar por cada 30 metros de tubería.

Interpretación: Esto significa que, en el diseño de su sistema, por cada 30 metros de tubería de 25 mm, la presión no debería caer más de 0.315 bar. Para verificar si su sistema cumple con esta regla, necesitaría conocer la caída de presión real que genera un flujo de 65 l/s en una tubería de 25 mm. Esto generalmente se determina mediante el uso de tablas de caída de presión para aire comprimido (que relacionan caudal, diámetro, longitud y presión), software de simulación, o fórmulas más complejas de dinámica de fluidos (como la ecuación de Darcy-Weisbach o las ecuaciones de flujo compresible), las cuales requieren parámetros adicionales como la rugosidad de la tubería y las propiedades del aire.

Sin esas tablas o fórmulas específicas para la caída de presión real, no podemos determinar si el flujo de 65 l/s en la tubería de 25 mm causará una caída de presión que exceda los 0.315 bar por cada 30 metros. Lo que sí podemos afirmar es la velocidad del aire que se generaría.

Tabla Comparativa: Velocidad del Aire vs. Caudal de Aire

Preguntas Frecuentes (FAQs) sobre el Caudal de Aire

¿Cómo se calcula el caudal de aire en una tubería?

Para calcular el caudal volumétrico de aire (Q) en una tubería, se multiplica la velocidad del aire (u) por el área de la sección transversal de la tubería (A). La fórmula es: Q = u * A. Si no tiene la velocidad, pero conoce la fuente de aire, a menudo los fabricantes de compresores o ventiladores proporcionan las curvas de caudal.

¿Cuál es la diferencia entre caudal y velocidad del aire?

El caudal de aire se refiere al volumen o la masa de aire que se mueve a través de un punto específico en un período de tiempo (por ejemplo, litros por segundo o metros cúbicos por hora). La velocidad del aire es la rapidez con la que se mueve ese aire en una dirección particular (por ejemplo, metros por segundo). El caudal es una medida de "cuánto" aire, mientras que la velocidad es una medida de "qué tan rápido" se mueve.

¿Qué sucede si la velocidad del aire es demasiado baja o demasiado alta?

Si la velocidad es demasiado baja, las partículas transportadas pueden caer de la suspensión, causando bloqueos en la tubería y deteniendo el flujo. Si la velocidad es demasiado alta, puede provocar una abrasión excesiva de las tuberías y los componentes, el daño del material transportado (especialmente si es frágil) y un consumo de energía innecesariamente elevado debido a la mayor fricción y resistencia.

¿Cómo afecta el diámetro de la tubería al caudal y la velocidad?

El diámetro de la tubería tiene un impacto significativo. Para un caudal de aire constante, una tubería con un diámetro más pequeño resultará en una velocidad de aire más alta, y viceversa. Un diámetro mayor reducirá la velocidad y la caída de presión, pero aumentará el costo de la instalación. Un diámetro menor aumentará la velocidad y la caída de presión, lo que podría generar mayor consumo de energía y desgaste.

¿Se puede calcular el caudal de aire sin conocer la velocidad?

Directamente, no, ya que están interconectados por el área de la tubería. Sin embargo, se puede determinar el caudal a partir de las especificaciones de un compresor o ventilador, o mediante mediciones de presión diferencial a través de una restricción conocida (como un orificio o una boquilla) utilizando instrumentos calibrados. A partir de ese caudal, se puede luego calcular la velocidad si se conoce el diámetro de la tubería.

Conclusión

La capacidad de calcular con precisión el caudal y la velocidad del aire en las tuberías es una habilidad invaluable para cualquier profesional que trabaje con sistemas neumáticos o de transporte de fluidos. Como hemos visto, no se trata solo de aplicar una fórmula, sino de comprender la interacción de múltiples factores como la presión, la temperatura, el diámetro de la tubería y las características del material.

Dominar estos cálculos le permitirá diseñar sistemas más eficientes, prevenir problemas costosos como bloqueos y abrasión, optimizar el consumo de energía y, en última instancia, asegurar la longevidad y el rendimiento de sus instalaciones. La inversión de tiempo en comprender estos principios se traducirá en un funcionamiento más fiable y sostenible de sus sistemas de aire.
