Guía Completa para Elegir y Conectar Cargadores y Baterías

En el fascinante mundo de la electrónica y los dispositivos portátiles, desde drones de alto rendimiento hasta gadgets cotidianos, la batería es el corazón que los impulsa. Sin embargo, tan crucial como la batería misma es la forma en que la cargamos y cómo la conectamos. Olvídate de usar el cargador de tu teléfono para esa costosa batería de dron; invertir en un cargador adecuado no solo es una cuestión de conveniencia, sino una garantía de seguridad y, sobre todo, de la longevidad de tus baterías. Comprender los principios detrás de la carga y las conexiones de las baterías es fundamental para cualquier entusiasta o profesional.

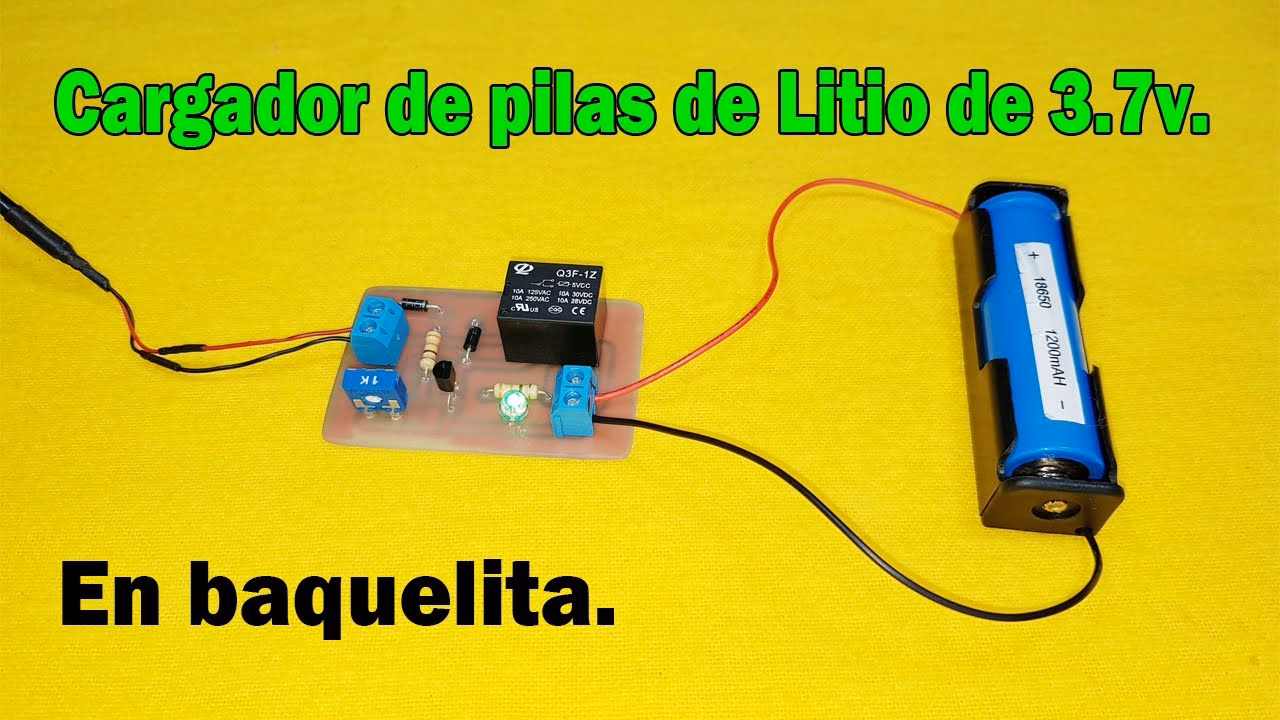

Cómo Elegir el Cargador de Baterías LiPo Ideal para Tus Dispositivos

Si alguna vez has intentado cargar una batería de dron seria, como una 3S o 4S, te habrás dado cuenta de que no vienen con un cargador incluido. Estas baterías representan una inversión considerable, y protegerlas es vital. Un buen cargador no solo las carga, sino que lo hace de una manera que prolonga su vida útil y asegura un rendimiento óptimo. Pero, ¿por dónde empezar?

Cargadores Programables vs. No Programables: La Clave del Control

En el mercado actual, encontrarás dos tipos principales de cargadores: los "enchufar y cargar" no programables y los programables. Los primeros son sencillos y económicos, pero muy limitados. No permiten ajustar parámetros y suelen ser lentos. Por otro lado, los cargadores de calidad hoy día son en su mayoría programables. Esto significa que puedes modificar el amperaje, el tipo de batería, el tiempo de carga y mucho más. Además, un cargador programable te ofrece información vital como la condición de la batería, los voltajes de cada celda y la corriente cargada, garantizando una carga segura y precisa. Algunos incluso auto-detectan el número de celdas o ajustan la corriente según la temperatura, y pueden descargar la batería a su voltaje de almacenamiento. Si tu presupuesto lo permite, opta siempre por un cargador programable.

Número de Celdas Soportadas: Preparándote para el Futuro

Las baterías LiPo vienen en diferentes configuraciones de celdas (1S, 2S, 3S, 4S, 6S, etc.), donde 'S' indica el número de celdas en serie. Un cargador debe ser compatible con la cantidad de celdas de tus baterías actuales y futuras. Para la mayoría de los usuarios de drones, un cargador que soporte hasta 4S o 6S suele ser suficiente. Si usas micro quads con baterías 1S, asegúrate de que el cargador pueda manejarlas, posiblemente con la ayuda de un arnés de cables.

Velocidad de Carga y Amperaje de Salida: Entendiendo el C-rate

La velocidad a la que puedes cargar una batería LiPo está limitada por dos factores: la corriente máxima que la batería puede aceptar y la corriente máxima que el cargador puede proporcionar. Por seguridad, se recomienda cargar las baterías LiPo a 1C. El término 'C' representa la capacidad de la batería. Por ejemplo:

• Si tienes una batería LiPo de 2000 mAh (o 2 Ah) y la cargas a 1C, la corriente de carga ideal es de 2000 mA o 2 Amperios.
• Si la cargas a 2C, la corriente sería el doble, es decir, 4 Amperios.

Muchos modelos de baterías más caros permiten cargas más rápidas (2C o incluso más). La corriente máxima que tu cargador puede proporcionar se indica en sus especificaciones. También puedes estimarla dividiendo la potencia del cargador por el voltaje máximo de la batería.

Por ejemplo, para un cargador de 100 W y una batería 4S (voltaje máximo de 16.8 V):

Amperaje Máximo = Potencia del Cargador / Voltaje Máximo de la Batería
Amperaje Máximo = 100 W / 16.8 V = 5.95 A

Es importante recordar que la corriente de carga puede variar a medida que el voltaje de la batería cambia durante el ciclo de carga.

Potencia de Salida del Cargador (Vatios): El Corazón de la Carga

La potencia de un cargador de baterías LiPo se mide en vatios (W) y se calcula multiplicando el voltaje (V) por la corriente (A): Potencia (W) = Voltaje (V) x Corriente (A). Si tu cargador no tiene suficiente potencia, cargará las baterías a una tensión menor, lo que significa que tardará más tiempo.

Para calcular la potencia necesaria:

• Para cargar una LiPo 3S de 2000 mAh a 1C (2A), con un voltaje nominal de 12.6 V:
• Potencia Necesaria = 12.6 V x 2 A = 25.2 W
• Si quieres cargar a 2C (4A), necesitarás el doble de potencia: 12.6 V x 4 A = 50.4 W.

Ten en cuenta que siempre hay una pérdida de eficiencia (alrededor del 20%). Por lo tanto, si calculas que necesitas 50 W, un cargador de 60 W sería una mejor elección para asegurar la potencia real disponible.

Cuando se realizan cargas paralelas, la demanda de potencia aumenta significativamente. Por ejemplo, para cargar 6 baterías LiPo 3S de 2200 mAh a 1C simultáneamente:

• Corriente total: 1C x 2200 mA x 6 = 13.2 A
• Potencia necesaria (considerando 20% de ineficiencia): 13.2 A x 12.6 V x 1.20 = 199.6 W.

En este caso, se necesitaría un cargador de al menos 200 W con una corriente máxima de salida de 14 A o más.

Tipos de Baterías Soportados y Modos de Carga Esenciales

Aunque para mini quads solo necesites LiPo, es un plus si el cargador soporta NiMH, lo cual es útil para "rescatar" LiPos excesivamente descargadas. Los modos de carga son cruciales para la seguridad y la vida útil de la batería:

• Carga Equilibrada (Balance Charge): El método más seguro y recomendado para LiPo multicelda. Monitoriza el voltaje de cada celda para asegurar que todas se carguen por igual.
• Carga Rápida (Fast Charge): No monitoriza celdas individuales, lo que conlleva riesgo de sobrecarga. Solo para usuarios experimentados.
• Descarga (Discharge): Reduce el voltaje de la batería hasta un nivel seguro bajo.
• Carga de Almacenaje (Storage Charge): Ajusta el voltaje de la batería LiPo a 3.8V por celda, ideal para períodos prolongados sin uso. Un cargador decente debe tener al menos estos tres últimos modos.

Canales Múltiples: Eficiencia en la Carga Simultánea

La mayoría de los cargadores tienen un solo canal. Los cargadores multicanal son extremadamente eficientes, ya que cada canal funciona como un cargador independiente. Esto te permite cargar varias baterías con capacidades y voltajes distintos al mismo tiempo, sin necesidad de arneses complejos, lo que es muy práctico y ahorra tiempo.

Funciones Extra y Seguridad: Más Allá de lo Básico

Las funciones adicionales aumentan el costo, pero algunas son muy valiosas:

• Básicas: Retroiluminación LCD, visualización individual del voltaje de celda, lectura precisa del voltaje (0.01-0.02 V).
• Seguridad: Confirmación del número de celdas antes de cargar, protección contra voltajes extremos, sensor de temperatura, parada automática por tiempo, alarma sonora.
• Avanzadas: Soporte para múltiples tipos de baterías, medición de resistencia interna de celdas, programación de perfiles de batería, conexión a PC para monitoreo en tiempo real y actualización de firmware.

La Fuente de Alimentación (PSU): Un Componente Esencial

Si tu cargador no incluye una PSU, deberás adquirirla por separado. Una PSU dedicada puede ser tan costosa como el cargador. Asegúrate de que la PSU proporcione el voltaje de entrada requerido por el cargador y que su potencia sea, como mínimo, igual a la potencia máxima del cargador. Una PSU con menor potencia se sobrecargará y podría dañarse.

Calidad y Costo: Una Inversión a Largo Plazo

Considera el cargador como una inversión a largo plazo, similar a tu control remoto o gafas FPV. No te bases solo en el precio; prioriza tus necesidades. Un cargador más caro no siempre es el mejor, pero un buen cargador tiene un precio justo. Investiga, lee opiniones y busca el equilibrio entre calidad y costo.

Conexión de Baterías: Serie, Paralelo y Combinado

Más allá de cómo las cargamos, es crucial entender cómo conectar las baterías entre sí para obtener el voltaje y la capacidad deseados. Ya sea para una instalación solar, un vehículo eléctrico o un proyecto electrónico, la configuración es clave.

Conexión en Serie: Aumentando el Voltaje

La conexión en serie implica unir el terminal positivo de una batería con el terminal negativo de la siguiente, y así sucesivamente. El propósito principal de esta configuración es aumentar el voltaje total del sistema, mientras la capacidad en Amperios-hora (Ah) permanece igual que la de una sola batería.

• Cómo se conecta: Positivo (+) de la primera batería al negativo (-) de la segunda, positivo (+) de la segunda al negativo (-) de la tercera, y así sucesivamente. Los terminales restantes (negativo de la primera y positivo de la última) serán los puntos de conexión al sistema.
• Efecto:Voltaje Total = V1 + V2 + V3.... La corriente máxima que el sistema puede suministrar es la misma que la de una sola batería (Corriente Total = I1 = I2 = I3...).
• Ventajas: Aumenta el voltaje para dispositivos que lo requieren, reduce las pérdidas de energía en la transmisión, y permite un mejor funcionamiento de ciertos equipos.
• Ejemplo: Tres baterías de 12V y 100Ah conectadas en serie resultarán en un sistema de 36V y 100Ah.

Conexión en Paralelo: Incrementando la Capacidad

La conexión en paralelo se realiza uniendo todos los terminales positivos entre sí y todos los terminales negativos entre sí. El objetivo es aumentar la capacidad total en Amperios-hora (Ah) y, por ende, la corriente que puede suministrar el sistema, manteniendo el voltaje de una sola batería.

• Cómo se conecta: Positivo (+) de todas las baterías se unen entre sí. Negativo (-) de todas las baterías se unen entre sí.
• Efecto:Capacidad Total = Ah1 + Ah2 + Ah3... (o Corriente Total = I1 + I2 + I3...). El voltaje se mantiene igual (Voltaje Total = V1 = V2 = V3...).
• Ventajas: Mayor tiempo de respaldo o autonomía, ideal para dispositivos que requieren más corriente sin un aumento de voltaje.
• Desventajas: Puede acelerar el desgaste de las baterías si no son idénticas, y existe la posibilidad de que no todas las baterías se carguen al 100% de manera uniforme. Por lo general, se recomienda que todas las baterías conectadas en paralelo sean del mismo modelo, capacidad, edad y marca para evitar desequilibrios. Algunos fabricantes incluso desaconsejan este tipo de conexión para no invalidar garantías.
• Ejemplo: Tres baterías de 12V y 100Ah conectadas en paralelo resultarán en un sistema de 12V y 300Ah.

Conexión Serie/Paralelo (Combinada): Versatilidad y Potencia

Cuando un proyecto requiere tanto un voltaje más alto como una mayor capacidad (o corriente), se utiliza una combinación de conexiones en serie y paralelo. Esta configuración busca equilibrar ambos aspectos para un sistema de almacenamiento eficiente y confiable.

• Cómo se conecta: Primero, se forman grupos de baterías en serie para alcanzar el voltaje deseado. Luego, estos grupos en serie se conectan entre sí en paralelo para aumentar la capacidad.
• Efecto: El voltaje total es la suma de los voltajes de las baterías en una cadena en serie. La corriente o capacidad total es la suma de las corrientes o capacidades de cada cadena en paralelo.
• Analogía: Piensa en una escalera, donde cada peldaño es una conexión en serie (aumenta el voltaje) y los rieles laterales son las conexiones en paralelo que unen estos peldaños (aumenta la capacidad/corriente).
• Ejemplo: Si necesitas 24V y 200Ah, podrías conectar dos baterías de 12V 100Ah en serie (para 24V 100Ah) y luego duplicar esta configuración en paralelo (para 24V 200Ah).
• Ventajas: Permite adaptar el sistema a requisitos de voltaje y capacidad muy específicos, distribuyendo la carga de manera más equitativa si se hace correctamente.

Consideraciones Importantes para la Conexión de Baterías

Para asegurar una conexión exitosa y prolongar la vida útil de tus baterías, ten en cuenta lo siguiente:

• Evita la Descarga Profunda: No excedas regularmente el 50% de descarga de tus baterías, especialmente en configuraciones complejas.
• Homogeneidad: Siempre que sea posible, utiliza baterías del mismo modelo, marca, capacidad y, muy importante, la misma edad y estado de carga inicial. Mezclar baterías nuevas con antiguas, o de diferentes capacidades, puede dañar las más nuevas y reducir el rendimiento general.
• Opta por Mayor Capacidad: Si necesitas más capacidad, es mejor invertir en modelos de baterías más grandes que intentar unir muchas baterías pequeñas en paralelo.
• Prioriza la Serie: Algunos expertos y fabricantes sugieren priorizar las conexiones en serie sobre las paralelas para evitar desequilibrios y problemas de garantía, a menos que sea estrictamente necesario.

Voltaje de Pilas AA y su Conexión en Serie

Las pilas AA son omnipresentes en nuestra vida diaria, alimentando desde controles remotos hasta juguetes. Entender su voltaje y cómo se comportan al conectarse es fundamental.

Voltaje Estándar y Química de las Pilas AA

El voltaje nominal de una pila AA varía según su química:

• Alcalinas: Generalmente 1.5 voltios. Tienden a iniciar con un voltaje más alto pero disminuyen más rápidamente bajo carga.
• NiMH (Níquel-Hidruro Metálico) y NiCd (Níquel-Cadmio) Recargables: Tienen un voltaje nominal de 1.2 voltios. Mantienen una salida más estable durante su ciclo de descarga.
• Litio (Disulfuro de hierro y litio): Pueden variar de 1.5V a 1.8V, ofreciendo mayor capacidad y un rendimiento superior.

La química de la pila influye directamente en su rendimiento y en cómo su voltaje fluctúa durante el uso debido a la demanda de carga, la temperatura y la edad de la pila.

¿Cuál es el voltaje de 3 pilas AA en serie?

Cuando se conectan tres pilas AA en serie, el voltaje total se suma. Si hablamos de pilas alcalinas estándar de 1.5V cada una:

1.5 V + 1.5 V + 1.5 V = 4.5 Voltios

Esta configuración es muy común en dispositivos que requieren un voltaje más alto para funcionar eficazmente, como muchas linternas o juguetes.

Cómo Comprobar el Voltaje y Mantener el Rendimiento

Para verificar el voltaje de tus pilas AA, utiliza un multímetro configurado en voltaje de CC (corriente continua). Conecta la sonda roja al terminal positivo y la sonda negra al terminal negativo. Una lectura superior a 1.3 voltios para alcalinas indica que aún tienen carga suficiente.

Para mantener el rendimiento óptimo de las pilas:

• Guárdalas en un lugar fresco y seco.
• Evita mezclar pilas nuevas y viejas en el mismo dispositivo.
• Desecha las pilas agotadas de forma adecuada.

Tabla Comparativa: Conexiones de Baterías en Serie vs. Paralelo

Preguntas Frecuentes sobre Cargadores y Baterías

¿Cuál es el voltaje estándar de una sola batería AA?

El voltaje estándar de una sola pila AA es normalmente de 1.5 voltios para las pilas alcalinas, de litio y de zinc-carbono. Las pilas recargables de NiMH suelen tener un voltaje nominal de unos 1.2 voltios.

¿Cuál es el voltaje de 3 pilas AA?

Cuando se conectan tres pilas AA en serie, el voltaje total producido es de 4.5 voltios (asumiendo pilas alcalinas de 1.5V cada una). Esto se calcula sumando el voltaje nominal de cada pila.

¿Cómo se conectan las pilas AA en serie?

Para conectar pilas AA en serie, se une el terminal positivo de una pila al terminal negativo de la siguiente. Se continúa este patrón hasta conectar todas las pilas. El terminal negativo de la primera y el positivo de la última son los que se conectan al dispositivo.

¿Cuáles son las aplicaciones prácticas de utilizar tres pilas AA en serie?

Tres pilas AA en serie se utilizan habitualmente en dispositivos electrónicos portátiles como controles remotos, linternas, radios pequeñas y juguetes que requieren un voltaje de 4.5V. Esta configuración proporciona suficiente energía manteniendo un tamaño compacto.

¿Cómo afecta el tipo de batería al voltaje de salida?

El tipo de batería afecta significativamente el voltaje de salida. Las alcalinas AA suelen proporcionar 1.5V, las recargables NiMH ofrecen alrededor de 1.2V, y las de litio pueden variar de 1.5V a 1.8V. La elección del tipo de batería es crucial para la compatibilidad y el rendimiento del dispositivo.

¿Cómo puedes garantizar la compatibilidad de las baterías con tus dispositivos?

Para garantizar la compatibilidad, consulta siempre las especificaciones de voltaje y corriente requeridas por tu dispositivo. Utiliza baterías con voltajes que coincidan y capacidades similares. Además, es recomendable usar el mismo tipo y marca de baterías para un rendimiento consistente.

¿Cuáles son las ventajas de utilizar baterías de mayor voltaje?

El uso de baterías de mayor voltaje permite a los dispositivos funcionar de manera más eficiente y proporcionar más energía sin aumentar significativamente el tamaño o el peso. Los voltajes más altos pueden mejorar el rendimiento en aplicaciones de alto consumo, reducir el consumo de corriente (lo que minimiza el calor) y extender el tiempo de funcionamiento.

¿Por qué conectamos baterías entre sí en configuraciones en serie o en paralelo?

Las baterías se conectan en serie para aumentar el voltaje total del sistema, lo cual es útil para dispositivos que requieren niveles de potencia más elevados. Por otro lado, conectar las baterías en paralelo sirve para aumentar la capacidad (Ah) o la corriente (A), lo que extiende el tiempo de funcionamiento del dispositivo sin alterar su voltaje.

Conclusión

Dominar el arte de elegir el cargador adecuado y entender las configuraciones de las baterías en serie y paralelo es más que un conocimiento técnico; es una habilidad esencial para cualquier persona que interactúe con dispositivos electrónicos. Desde asegurar la vida útil de tus costosas baterías LiPo para drones hasta optimizar el rendimiento de las pilas AA en tu hogar, cada decisión informada se traduce en seguridad, eficiencia y un ahorro significativo a largo plazo. Recuerda que la investigación y la comprensión de las especificaciones son tus mejores aliados para hacer la elección correcta y mantener tus dispositivos siempre con la energía que necesitan.
