¿Cuántos Metros de Capilar Lleva un Refrigerador?

En el fascinante mundo de la refrigeración, existen componentes que, aunque pequeños, son absolutamente esenciales para el correcto funcionamiento de cualquier sistema. Uno de ellos es el tubo capilar, un elemento discreto pero de vital importancia que a menudo genera dudas, especialmente en lo que respecta a sus dimensiones. La pregunta recurrente, "¿Cuántos metros de capilar lleva un refrigerador?", es más compleja de lo que parece, ya que la respuesta no es un número fijo, sino que depende de múltiples factores técnicos que aseguran la eficiencia y durabilidad del equipo.

Los tubos capilares actúan como dispositivos de expansión fundamentales en una amplia gama de sistemas de refrigeración pequeños. Desde el aire acondicionado residencial que refresca nuestros hogares, pasando por los refrigeradores domésticos que conservan nuestros alimentos, hasta las vitrinas de refrigeración comercial que exhiben productos en tiendas y los enfriadores de botellones, el capilar desempeña un papel irremplazable. Su función principal es manipular el refrigerante de manera precisa para lograr el efecto de enfriamiento deseado. Entender su rol es clave para comprender cómo se logran las bajas temperaturas que tanto valoramos.

A lo largo de este artículo, desglosaremos la función del capilar, los factores que influyen en su selección de longitud y diámetro, las implicaciones de una elección incorrecta y abordaremos preguntas comunes para despejar cualquier incertidumbre sobre este componente crítico.

La Crucial Función del Capilar en la Refrigeración

El tubo capilar es mucho más que un simple conducto; es un componente de ingeniería diseñado para realizar dos tareas fundamentales dentro del ciclo de refrigeración, que son vitales para la eficiencia y el rendimiento del sistema. Cuando refrigerantes como el R22, R404A, R502 o R134a, entre otros, completan su ciclo normal, entran en el capilar después de salir del condensador. Es en este punto donde el capilar ejerce su magia.

En primer lugar, el capilar tiene la misión de reducir drásticamente la presión del refrigerante líquido que sale del condensador y se dirige hacia el evaporador. El refrigerante llega al capilar a alta presión y temperatura, y al pasar por el estrecho conducto del capilar, experimenta una caída de presión significativa. Esta descompresión es esencial porque permite que el refrigerante, una vez que ingresa al evaporador, pueda evaporarse a una temperatura mucho más baja, absorbiendo calor del espacio a enfriar.

En segundo lugar, el capilar es un regulador preciso del flujo másico del refrigerante. Esto significa que controla la cantidad exacta de refrigerante líquido que llega al evaporador por unidad de tiempo. Un flujo adecuado garantiza que haya suficiente refrigerante disponible para absorber el calor de manera eficiente en el evaporador, sin saturarlo ni dejarlo con falta de fluido. Este equilibrio es delicado: si el flujo es excesivo, el evaporador podría inundarse; si es insuficiente, no se lograría el enfriamiento adecuado. Por lo tanto, el capilar actúa como una válvula de expansión fija, controlando la cantidad de refrigerante que entra en el evaporador para optimizar el efecto de enfriamiento.

La eficiencia de un sistema de refrigeración depende en gran medida de cómo el capilar cumple estas dos tareas. Un capilar bien dimensionado asegura que el sistema trabaje de manera eficiente y con una buena capacidad de enfriamiento, lo que se traduce en un menor consumo energético y una mayor vida útil del equipo.

¿Cuántos Metros de Capilar Lleva un Refrigerador? La Respuesta y sus Variables

La pregunta de la longitud del capilar es una de las más comunes en el ámbito de la refrigeración. Como se mencionó, no existe una respuesta única y universal. Las medidas de capilares más comunes varían generalmente entre 1 y 6 metros de largo, con diámetros que oscilan entre 0.5 y 2 mm. Sin embargo, estas dimensiones no son arbitrarias; deben ser seleccionadas con precisión de acuerdo con dos factores críticos:

• La capacidad del compresor: El compresor es el corazón del sistema, y su capacidad de bombeo de refrigerante dicta la cantidad de flujo que el capilar debe manejar. Un compresor más grande requerirá un capilar con características diferentes a uno más pequeño.
• La temperatura del sistema: Las temperaturas de operación deseadas en el evaporador y el condensador influyen directamente en la cantidad de refrigerante que debe expandirse y la velocidad a la que debe hacerlo. Un sistema que busca temperaturas muy bajas requerirá un diseño de capilar diferente a uno que opera a temperaturas medias.

Por lo tanto, determinar la longitud y el diámetro exactos del capilar para un refrigerador o cualquier otro sistema de refrigeración es un proceso de ingeniería que considera las especificaciones del compresor, el tipo de refrigerante, la carga térmica del sistema y las temperaturas de operación. No es una medida que se pueda generalizar fácilmente, ya que cada equipo tiene requisitos únicos.

Impacto de un Capilar Mal Seleccionado o Dañado

La importancia de seleccionar el capilar correcto y mantenerlo en óptimas condiciones no puede subestimarse. Un capilar mal dimensionado o que presenta alguna anomalía puede acarrear serios problemas para el sistema de refrigeración, afectando su rendimiento y provocando fallas costosas.

Problemas por Flujo Inadecuado de Refrigerante:

Si el vapor refrigerante no se convierte completamente en líquido antes de entrar al capilar, o si el capilar es demasiado restrictivo, el flujo másico se reducirá. Esto tendrá como consecuencia un bajo enfriamiento en el evaporador y, lo que es aún más preocupante, un recalentamiento del refrigerante que llega al compresor. Un compresor diseñado para manejar vapor recalentado en exceso puede sufrir daños por sobrecarga térmica.

Por otro lado, si el capilar es demasiado corto o de un diámetro excesivo, podría permitir un flujo de refrigerante mayor del necesario. Esto causaría un exceso de refrigerante acumulado en el condensador, lo que a su vez elevará la presión y la temperatura en el condensador. Como resultado, la capacidad de enfriamiento en el evaporador disminuirá, y el compresor tendrá que trabajar más duro, aumentando su consumo energético y su desgaste.

Causas de Bajo Desempeño por Fallas en el Capilar:

• Humedad dentro del sistema: La presencia de humedad puede congelarse dentro del capilar, obstruyéndolo parcial o totalmente y restringiendo el flujo de refrigerante.
• Residuos de sólidos: Partículas de suciedad, óxido o residuos de soldadura pueden viajar por el sistema y alojarse en el estrecho conducto del capilar, causando una obstrucción.
• Tubo capilar obstruido o doblado: Un capilar que ha sido doblado o aplastado durante la instalación o el mantenimiento puede restringir el flujo, impidiendo que el refrigerante pase libremente.

Cualquiera de estas situaciones puede ocasionar una variación en el flujo de refrigerante, resultando en un bajo desempeño del equipo. Por esta razón, se debe tener extremo cuidado en el manejo del capilar durante la instalación o reparación. Los extremos de los tubos capilares deben estar siempre tapados para evitar la entrada de suciedad y humedad, y los tapones deben retirarse solo en el momento de su utilización.

Impacto de la Carga de Refrigerante:

La relación entre el capilar y la carga de refrigerante es crítica. Un capilar bien seleccionado asume una carga de refrigerante específica. Cualquier desviación de esta carga óptima impactará negativamente el sistema:

• Carga insuficiente de refrigerante: Este efecto traerá como consecuencia que el evaporador se utilice solo parcialmente, lo que reduce significativamente la capacidad de refrigeración del equipo. El sistema no podrá absorber suficiente calor.
• Carga de refrigerante excesiva: La presión en el condensador se elevará drásticamente, sobrecargando la función del compresor y disminuyendo la capacidad del condensador. En los casos más graves, el refrigerante puede llegar en estado líquido al compresor, lo que puede causar daños mecánicos severos, ya que los compresores están diseñados para comprimir gas, no líquido.

En resumen, la correcta selección y un manejo cuidadoso del capilar son fundamentales para la salud y la eficiencia de cualquier sistema de refrigeración. Las dimensiones del capilar deben estar en perfecta armonía con la operación del sistema; cualquier variación en las temperaturas de condensación o cambios en la carga térmica reducirán su eficiencia.

Consideraciones Específicas por Tipo de Refrigerante

El tipo de refrigerante utilizado en un sistema también tiene una influencia directa en las dimensiones requeridas para el tubo capilar. Esto se debe a que cada refrigerante tiene propiedades termodinámicas únicas, como su efecto de refrigeración y su densidad, que afectan la cantidad de flujo másico necesario para una determinada capacidad de enfriamiento.

A continuación, presentamos una tabla comparativa que ilustra cómo la selección del capilar se ajusta para diferentes refrigerantes modernos en comparación con sus predecesores:

Como se puede observar, para sistemas que trabajan con R134a, dado que este refrigerante posee un efecto de refrigeración superior al R12, se requiere un flujo másico reducido para alcanzar una determinada capacidad. Como resultado, se necesita un capilar con un diámetro interno menor o una longitud entre un 10% y un 20% mayor que la del capilar que se usaría con R12 para una aplicación similar.

De manera similar, para sistemas con refrigerante como el R404A, que también posee un efecto de refrigeración superior al R502, el flujo másico requerido para una capacidad específica es menor. En consecuencia, el capilar necesita aumentar su longitud hasta en un 15%, manteniendo su diámetro igual al que se usaría con R502.

Estas adaptaciones son cruciales para asegurar que el capilar proporcione la caída de presión y el control de flujo adecuados para cada tipo de refrigerante, optimizando así el rendimiento y la eficiencia del sistema.

Selección y Medición del Capilar: Más allá de la Intuición

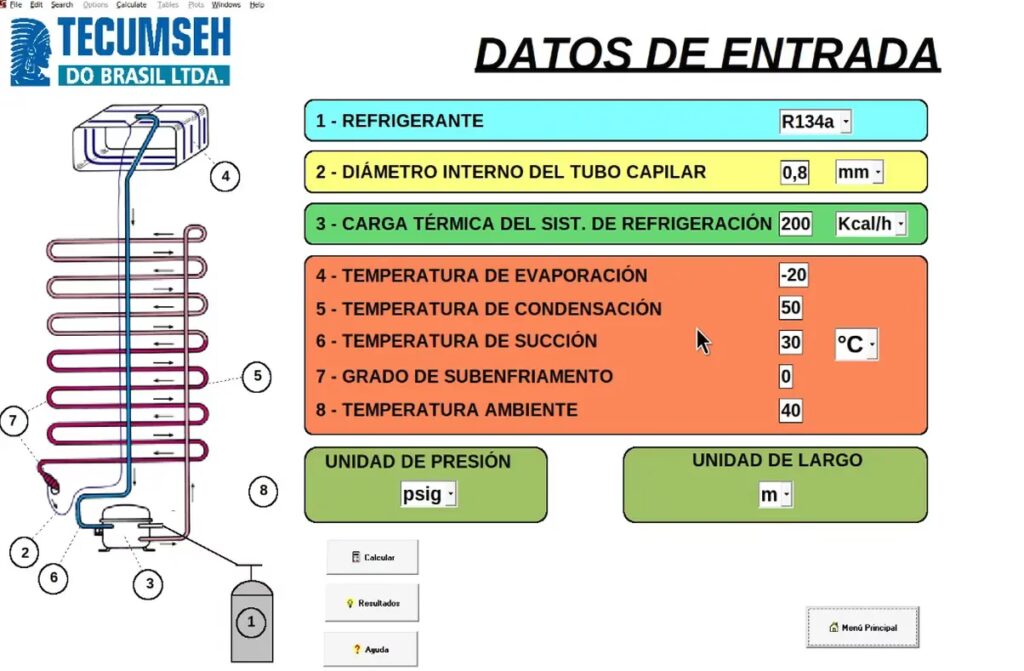

La selección del capilar no es un proceso de prueba y error, sino que se basa en cálculos precisos y el uso de tablas proporcionadas por fabricantes o manuales técnicos. La información proporcionada en el manual de buenas prácticas en refrigeración y aire acondicionado es un ejemplo de la guía que los técnicos utilizan para asegurar la correcta selección.

¿Cómo medir capilar refrigeración?

La pregunta sobre cómo medir un capilar puede interpretarse de dos maneras: la medición física de un capilar existente o el proceso de determinar las dimensiones correctas para una nueva instalación o reemplazo. En el contexto de la refrigeración práctica, "medir" el capilar se refiere principalmente a seleccionar el adecuado.

• Medición física: Para un capilar ya instalado o para identificar uno existente, se utiliza un micrómetro para medir su diámetro externo y un calibrador de orificios o una broca de tamaño conocido para determinar el diámetro interno. La longitud se mide simplemente con una cinta métrica. Sin embargo, estas medidas son para identificación, no para selección.
• Selección de capilar: La "medición" en el sentido de selección implica determinar la longitud y el diámetro correctos. Esto se hace consultando tablas de selección de capilares que correlacionan la capacidad del compresor (en BTU/h o toneladas), el tipo de refrigerante, las temperaturas de operación (evaporación y condensación) y, a veces, la temperatura ambiente, con las dimensiones recomendadas del capilar. Estas tablas son el resultado de extensas pruebas y cálculos.

¿Qué número de capilar usa un aire de 12000 BTU?

Para aires acondicionados, especialmente aquellos que utilizan refrigerantes como el FREON 22 (R22), existen tablas específicas que detallan la longitud, el calibre (diámetro interno) y, en algunos casos, el número de inyecciones (si se usan múltiples capilares) para diferentes rangos de capacidad en BTU. Un aire acondicionado de 12000 BTU, por ejemplo, tendrá una especificación particular en estas tablas. Es importante destacar que para equipos de mayor capacidad (más de 12000 BTU) que requieren el uso de dos o tres capilares, la recomendación es usar capilares especificados para una capacidad igual o inferior dividida entre el número de capilares. Es decir, si un equipo de 24000 BTU usa dos capilares, se buscarían las especificaciones para un capilar de 12000 BTU.

Preguntas Frecuentes (FAQ)

¿Cómo se calcula la longitud del capilar teóricamente?

Es fundamental diferenciar la "longitud del capilar" en el contexto de un sistema de refrigeración práctico de la "longitud capilar teórica" (también conocida como longitud de Laplace o constante capilar). La longitud capilar teórica es un concepto de la física de fluidos que describe la escala de longitud en la que las fuerzas de tensión superficial y las fuerzas gravitacionales se equilibran. Se calcula utilizando propiedades del fluido como la tensión superficial, la densidad y la aceleración de la gravedad. Esta longitud es relevante para entender fenómenos como la capilaridad en tubos estrechos, la forma de las gotas de líquido o el tamaño máximo de las burbujas de jabón. Sin embargo, este cálculo teórico no se utiliza para determinar la longitud de un tubo capilar en un refrigerador o aire acondicionado. En refrigeración, la longitud y el diámetro del capilar se determinan empíricamente a través de pruebas y se tabulan en función de la capacidad del sistema y el tipo de refrigerante, no mediante una fórmula teórica de la física de fluidos para la "longitud capilar".

¿Qué sucede si el capilar es demasiado largo o demasiado corto?

Si el capilar es demasiado largo o su diámetro es demasiado pequeño, ofrecerá una resistencia excesiva al flujo. Esto resultará en una presión de evaporación muy baja, un bajo flujo de refrigerante hacia el evaporador, y consecuentemente, una capacidad de enfriamiento reducida. El compresor podría operar con un vacío excesivo en la succión, lo que no es eficiente y puede generar recalentamiento.

Por el contrario, si el capilar es demasiado corto o su diámetro es demasiado grande, la resistencia será insuficiente. Esto causará una presión de evaporación demasiado alta y un flujo excesivo de refrigerante. Parte del refrigerante podría no evaporarse completamente en el evaporador, llegando líquido al compresor (retorno de líquido), lo que es extremadamente perjudicial y puede dañar gravemente las válvulas y el mecanismo interno del compresor.

¿Es posible reemplazar un capilar sin conocer sus especificaciones exactas?

No es recomendable. Reemplazar un capilar sin conocer sus especificaciones exactas (diámetro interno y longitud) es una práctica de alto riesgo. Como se explicó, las dimensiones del capilar son críticas para el balance del sistema. Un reemplazo incorrecto puede llevar a un bajo rendimiento, un consumo de energía excesivo o, en el peor de los casos, a la falla prematura del compresor. Siempre se debe consultar la placa de datos del equipo, manuales de servicio o tablas de selección específicas para el modelo y refrigerante en cuestión.

Conclusión

El tubo capilar es un componente modesto pero de una complejidad ingenieril sorprendente en los sistemas de refrigeración. Su correcta selección y mantenimiento son pilares fundamentales para garantizar la eficiencia, el rendimiento óptimo y la longevidad de un refrigerador o aire acondicionado. La respuesta a "¿cuántos metros de capilar lleva un refrigerador?" es una invitación a comprender que no hay una talla única; cada sistema es un ecosistema termodinámico que requiere precisión en cada uno de sus componentes. Desde la capacidad del compresor y el tipo de refrigerante hasta las temperaturas de operación, cada factor juega un papel en la determinación de las dimensiones ideales del capilar. Un conocimiento profundo de este pequeño gran héroe de la refrigeración es esencial para cualquier técnico o entusiasta que busque maximizar el potencial de enfriamiento y evitar costosas reparaciones.
