Balance de Potencia y Energía en Circuitos

En el fascinante mundo de la electricidad, comprender cómo la energía se mueve y se transforma es crucial. Dos conceptos que residen en el corazón de este entendimiento son el balance de potencia y el balance de energía. Aunque a menudo se usan indistintamente, representan aspectos distintos pero interconectados de la conservación en los sistemas eléctricos. Dominarlos no solo es fundamental para ingenieros y técnicos, sino para cualquiera que desee comprender a fondo el comportamiento de los circuitos.

Este artículo explorará en detalle ambos principios, sus diferencias, similitudes y por qué son herramientas indispensables para el análisis, diseño y solución de problemas en cualquier circuito eléctrico, desde el más simple hasta las complejas redes de distribución de energía.

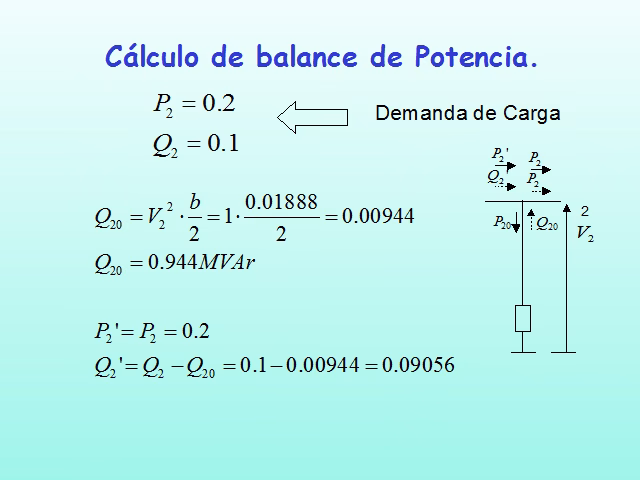

¿Qué es el Balance de Potencia?

El balance de potencia es un principio fundamental en el análisis de circuitos eléctricos que establece que, en cualquier instante de tiempo, la suma algebraica de todas las potencias en un circuito cerrado debe ser igual a cero. En otras palabras, la potencia generada por las fuentes es exactamente igual a la potencia absorbida o disipada por los elementos pasivos del circuito. Este principio es una consecuencia directa de la ley de conservación de la energía aplicada a un instante de tiempo.

La Ley de Kirchhoff de la Potencia

Aunque no es una ley independiente como las leyes de Kirchhoff de corriente (LCK) y voltaje (LKV), el balance de potencia a menudo se conoce informalmente como la Ley de Kirchhoff de la Potencia. Su formulación matemática es simple pero poderosa:

Σ P = 0

Donde 'P' representa la potencia instantánea de cada elemento en el circuito. Para aplicar este balance correctamente, es crucial entender la convención de signos de la potencia:

• Potencia Absorbida: Se considera positiva cuando la corriente entra por la terminal positiva de un elemento. Esto es típico de resistencias, y en ciertos momentos, de inductores y capacitores.
• Potencia Suministrada/Generada: Se considera negativa cuando la corriente sale por la terminal positiva de un elemento (o entra por la negativa). Esto es característico de las fuentes de voltaje o corriente.

Por ejemplo, en un circuito simple con una fuente de voltaje y una resistencia, la potencia suministrada por la fuente será igual en magnitud a la potencia disipada por la resistencia, pero con signo opuesto, resultando en una suma neta de cero.

Importancia del Balance de Potencia

El balance de potencia es una herramienta invaluable por varias razones:

• Verificación de Cálculos: Permite comprobar la exactitud de los análisis de circuitos. Si la suma de potencias no es cero, indica un error en los cálculos o en la configuración del circuito.
• Diagnóstico de Fallas: En sistemas reales, una desviación del balance de potencia puede señalar una falla, un cortocircuito, un circuito abierto o un componente defectuoso.
• Diseño de Circuitos: Ayuda a los diseñadores a asegurar que los componentes puedan manejar la potencia que se les exige y que el sistema sea eficiente en términos de energía.
• Comprender el Flujo de Energía: Ofrece una instantánea de cómo la energía se está distribuyendo y transformando en un momento dado dentro del circuito.

¿Qué es el Balance de Energía?

A diferencia del balance de potencia, que se enfoca en un instante, el balance de energía considera la acumulación y transferencia de energía a lo largo de un período de tiempo. Se basa directamente en la ley de conservación de la energía, que establece que la energía no se crea ni se destruye, solo se transforma.

En un sistema eléctrico, el balance de energía implica que la energía total que entra al sistema menos la energía total que sale del sistema es igual al cambio en la energía almacenada dentro del sistema. Matemáticamente, se puede expresar como:

ΔE = E_entrada - E_salida

Donde:

• ΔE es el cambio en la energía almacenada en el sistema.
• E_entrada es la energía que entra al sistema desde fuentes externas.
• E_salida es la energía que sale del sistema (disipada o transferida a otros sistemas).

Relación entre Potencia y Energía

La energía (E) es la integral de la potencia (P) con respecto al tiempo (t):

E = ∫ P dt

Esto significa que la potencia es la tasa a la que se transfiere o disipa energía. Si la potencia es la "velocidad" de la energía, entonces la energía es la "cantidad" acumulada durante un período. Por ejemplo, un resistor disipa potencia instantáneamente, pero a lo largo del tiempo, esa potencia se acumula en forma de energía térmica.

Elementos de Almacenamiento de Energía

Los elementos clave en el balance de energía son aquellos que pueden almacenar energía:

• Capacitores: Almacenan energía en un campo eléctrico. La energía almacenada es E = 0.5 * C * V^2.
• Inductores: Almacenan energía en un campo magnético. La energía almacenada es E = 0.5 * L * I^2.

Estos elementos no disipan energía de forma permanente (en su forma ideal), sino que la absorben y la liberan. El balance de energía es crucial para analizar el comportamiento transitorio de circuitos con capacitores e inductores, como los circuitos RC y RL, y para comprender cómo los sistemas de almacenamiento de energía (baterías, supercondensadores) funcionan.

Importancia del Balance de Energía

El balance de energía es vital para:

• Diseño de Sistemas de Almacenamiento: Determinar la capacidad necesaria de baterías o capacitores para una aplicación.
• Análisis Transitorio: Comprender cómo los voltajes y corrientes cambian con el tiempo a medida que los capacitores e inductores se cargan o descargan.
• Eficiencia Energética: Evaluar cuánta energía se pierde en un sistema y buscar formas de optimizar su uso.
• Planificación de Sistemas de Potencia: Asegurar que la generación de energía pueda satisfacer la demanda acumulada a lo largo del tiempo.

Diferencias y Similitudes Clave

Aunque ambos conceptos son cruciales para el análisis de circuitos, es importante distinguirlos:

A pesar de sus diferencias, su similitud radica en su origen: ambos son manifestaciones de la ley de conservación universal de la energía. La potencia es la derivada temporal de la energía, y la energía es la integral temporal de la potencia. Entender uno ayuda a comprender el otro de manera más profunda.

Aplicaciones Prácticas y Ejemplos

Los principios de balance de potencia y energía se aplican en innumerables situaciones:

• Diseño y Verificación de Circuitos

  Al diseñar una fuente de alimentación, es fundamental que la potencia que suministra sea igual a la potencia que consumen todos los componentes conectados. El balance de potencia se utiliza para asegurar que ningún componente esté sobrecargado y que la eficiencia sea óptima. Si los cálculos de potencia no cuadran, algo anda mal con el diseño o las especificaciones de los componentes.

• Análisis de Sistemas de Potencia

  En las redes eléctricas a gran escala, el balance de potencia es vital para mantener la estabilidad del sistema. La generación de energía debe igualar la demanda de carga más las pérdidas en la transmisión. Un desequilibrio, incluso pequeño, puede llevar a caídas de frecuencia, apagones o daños en los equipos.

• Sistemas de Almacenamiento de Energía

  Desde la batería de tu teléfono móvil hasta los grandes sistemas de almacenamiento de energía en la red eléctrica, el balance de energía es el principio rector. La energía que entra durante la carga debe ser igual a la energía que se puede extraer durante la descarga (considerando las pérdidas por eficiencia). El balance de energía ayuda a determinar la autonomía de un dispositivo o la capacidad de respaldo de un sistema.

• Eficiencia Energética

  Al evaluar la eficiencia de cualquier dispositivo eléctrico (un motor, un transformador, una bombilla), se utiliza el balance de energía. La energía de entrada se compara con la energía de salida útil, y la diferencia es la energía perdida, generalmente en forma de calor. Minimizar estas pérdidas es el objetivo de la eficiencia energética.

• Solución de Problemas (Troubleshooting)

  Si un circuito no funciona como se espera, un análisis de balance de potencia o energía puede revelar dónde se está perdiendo la potencia o la energía, o si algún componente no está funcionando correctamente. Por ejemplo, un componente que se calienta excesivamente podría estar disipando más potencia de la esperada, rompiendo el balance.

Preguntas Frecuentes sobre el Balance de Potencia y Energía

¿Es el balance de potencia una ley universal como la conservación de la energía?

Sí, el balance de potencia es una consecuencia directa de la ley de conservación de la energía aplicada instantáneamente. No puedes crear ni destruir energía en un instante; por lo tanto, la suma de todas las tasas de cambio de energía (potencias) en un sistema cerrado debe ser cero.

¿Qué sucede con la potencia reactiva en el balance de potencia?

En circuitos de corriente alterna (CA), además de la potencia activa (P, disipada), existe la potencia reactiva (Q, intercambiada entre la fuente y los elementos reactivos como inductores y capacitores). El balance de potencia se aplica a ambas: la suma de potencias activas es cero, y la suma de potencias reactivas también es cero. En términos de potencia compleja (S = P + jQ), la suma de todas las potencias complejas en un circuito también es cero.

¿Cómo se relacionan estos conceptos con las pérdidas en un circuito?

Las pérdidas en un circuito (generalmente en forma de calor debido a la resistencia de los cables o componentes) son una forma de potencia o energía disipada. En el balance de potencia, estas pérdidas se incluyen como potencia absorbida. En el balance de energía, son energía que se transforma de eléctrica a térmica y se considera una salida del sistema o una reducción en la energía útil.

¿Puedo usar el balance de energía para dimensionar una batería?

Absolutamente. Para dimensionar una batería, necesitas saber cuánta energía total necesitará suministrar durante un período de tiempo (energía de salida) y cuánta energía será necesaria para cargarla (energía de entrada). El balance de energía, junto con la eficiencia de la batería, es fundamental para determinar su capacidad y vida útil.

¿Qué ocurre si el balance no se cumple en un circuito real?

Si al realizar mediciones en un circuito real, el balance de potencia o energía no se cumple, hay varias posibilidades: un error en las mediciones, un componente defectuoso, una conexión incorrecta, o la presencia de elementos o fenómenos no considerados en el análisis (por ejemplo, interferencias electromagnéticas, fugas de corriente).

Conclusión

El balance de potencia y el balance de energía son pilares fundamentales en el estudio y la aplicación de la electricidad. Mientras que el balance de potencia ofrece una instantánea de cómo la energía se transfiere en un momento dado, el balance de energía nos permite comprender la acumulación y transformación de energía a lo largo del tiempo. Ambos principios, arraigados en la inquebrantable ley de conservación de la energía, son herramientas indispensables para cualquier profesional o entusiasta que trabaje con circuitos eléctricos. Dominar estos conceptos no solo garantiza análisis precisos y diseños robustos, sino que también abre la puerta a una comprensión más profunda de cómo la electricidad impulsa nuestro mundo.
