Cálculo de Amperaje en Transformadores Eléctricos

Los transformadores eléctricos son dispositivos fundamentales en la distribución de energía, permitiendo adaptar los niveles de voltaje para diversas aplicaciones, desde la industria hasta nuestros hogares. Sin embargo, más allá de la transformación de voltaje, un aspecto crítico para su diseño, selección y operación segura es el cálculo de su amperaje o corriente. Entender cómo se determina la corriente en el lado primario y secundario de un transformador es esencial para prevenir sobrecargas, seleccionar el cableado adecuado y garantizar la longevidad del equipo.

Este artículo desglosará los principios y fórmulas necesarias para calcular los amperios de un transformador, tanto monofásico como trifásico, basándose en la potencia y el voltaje. Exploraremos conceptos clave como la potencia aparente, la relación de transformación y la influencia del núcleo, proporcionando ejemplos prácticos y una guía paso a paso para que puedas realizar tus propios cálculos de manera efectiva.

Fundamentos del Transformador y su Operación

Un transformador es, en esencia, un dispositivo electromagnético estático que transfiere energía eléctrica entre dos o más circuitos mediante inducción electromagnética. Consta de dos bobinados, el primario (conectado a la fuente de energía) y el secundario (conectado a la carga), enrollados alrededor de un núcleo de material ferromagnético. La relación entre el número de espiras en el primario (N1) y el secundario (N2) determina la relación de voltaje y, consecuentemente, la relación de corriente.

La premisa fundamental de un transformador ideal es que la potencia de entrada es igual a la potencia de salida, ignorando las pérdidas. Esto se expresa con la fórmula de potencia: Potencia (P) = Voltaje (V) x Corriente (I). A partir de esta relación, podemos deducir que si el voltaje aumenta, la corriente debe disminuir para mantener la potencia constante, y viceversa.

Conceptos Clave para el Cálculo de Amperaje

Para abordar el cálculo de amperios de un transformador, es crucial comprender varios conceptos que influyen directamente en los resultados:

• Potencia del Transformador (VA o Watts)

  La potencia es el corazón del cálculo. En transformadores, se suele expresar en Volt-Amperios (VA) o KiloVolt-Amperios (kVA), que es la potencia aparente. Para cargas puramente resistivas (como una bombilla incandescente), VA y Watts (potencia real) son casi equivalentes. Sin embargo, para cargas inductivas o capacitivas, el factor de potencia hace que los Watts sean menores que los VA. Para el dimensionamiento de transformadores, siempre se utiliza la potencia aparente (VA) porque representa la capacidad total del transformador para manejar corriente y voltaje, independientemente del tipo de carga.

• Voltaje (V)

  Se refiere al voltaje aplicado al bobinado primario (Vp) y al voltaje entregado por el bobinado secundario (Vs). Estos valores son fundamentales para determinar la corriente en cada lado, ya que la corriente es inversamente proporcional al voltaje para una potencia dada.

• Corriente (Amperios)

  La corriente es la cantidad de carga eléctrica que fluye por unidad de tiempo. Es lo que buscamos calcular en el lado primario (Ip) y secundario (Is) del transformador. Una corriente excesiva puede causar sobrecalentamiento y daños.

• Relación de Transformación (N1/N2 = V1/V2)

  Esta relación indica cuántas veces se aumenta o disminuye el voltaje. Por ejemplo, si un transformador tiene una relación de 10:1, significa que por cada 10 espiras en el primario, hay 1 espira en el secundario, y el voltaje secundario será 10 veces menor que el primario. En términos de corriente, la relación es inversa: a menor voltaje, mayor corriente (para la misma potencia).

• Rendimiento del Transformador

  El rendimiento (o eficiencia) nos dice cuánta potencia se aplica al transformador y cuánta entrega este a la carga. Un transformador ideal tendría un rendimiento del 100%, pero en la realidad existen pérdidas (por calor en los bobinados y el núcleo). Un rendimiento del 95% significa que el 5% de la potencia se pierde. Para cálculos precisos de corriente de salida, especialmente en transformadores grandes, se debe considerar el rendimiento: Potencia de Salida = Potencia de Entrada x Rendimiento.

• El Núcleo Ferromagnético

  El núcleo es un componente crucial, generalmente compuesto por láminas de hierro con una pequeña porción de silicio (chapas de acero al silicio). Su calidad y tamaño afectan directamente la eficiencia del transformador y su capacidad para manejar potencia. Un núcleo más grande y de mejor calidad puede transmitir más potencia con menos pérdidas, permitiendo mayores corrientes.

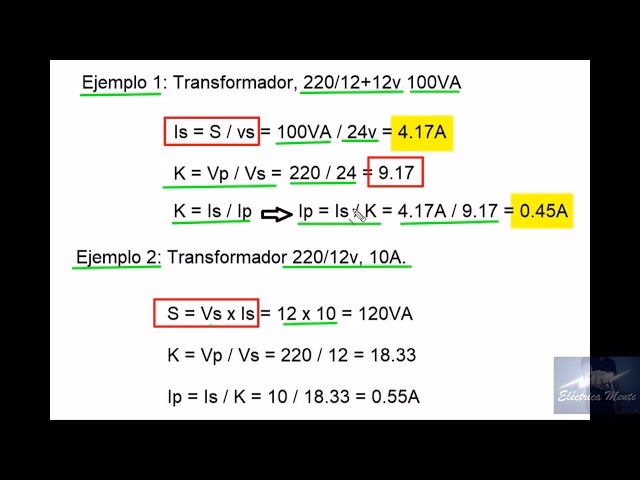

Paso a Paso: Cálculo de Amperios en un Transformador Monofásico

Para calcular la corriente en un transformador monofásico, a menudo se parte del área del núcleo para determinar su potencia máxima y, a partir de ahí, las corrientes. Utilizaremos las fórmulas y ejemplos proporcionados:

1. Determinar el Área del Núcleo (SN)

El área de la sección transversal del núcleo es vital para calcular la potencia que puede manejar el transformador. Se calcula multiplicando las dimensiones de sus lados.

Fórmula: Área (SN) = Lado A x Lado B

Ejemplo: Si el área del núcleo es de 4 cm x 5 cm, entonces:

Área = 4 cm x 5 cm = 20 cm²

2. Calcular la Potencia Máxima del Transformador

La potencia máxima que un transformador puede entregar está directamente relacionada con el cuadrado del área de su núcleo. Esta es una regla empírica que se utiliza en el diseño de transformadores pequeños.

Fórmula: Potencia Máxima (P_max) = (Área)²

Ejemplo: Si el Área calculada es de 20 cm², entonces la potencia máxima es:

P_max = (20 cm²)² = 400 Watts (o VA)

Esta potencia de 400 Watts (o VA) es la capacidad total del transformador.

3. Calcular la Corriente del Primario (IP)

Una vez conocida la potencia máxima del transformador y el voltaje del primario, podemos calcular la corriente que consumirá del lado de la fuente. Esto es crucial para dimensionar los fusibles o interruptores de protección en el lado de entrada.

Fórmula: IP = Potencia Máxima / Voltaje del Primario (VP)

Ejemplo: Si la potencia máxima es de 400 Watts y el voltaje del primario es de 120 Volts:

IP = 400 W / 120 V = 3.33 Amperios

Para esta corriente, se recomienda un cable con una capacidad adecuada, como un cable AWG #18, que puede manejar esta corriente con seguridad.

4. Calcular la Corriente del Secundario (IS)

De manera similar, para determinar la corriente que el transformador puede entregar a la carga en el lado secundario, usamos la misma fórmula de potencia, pero con el voltaje secundario.

Fórmula: IS = Potencia Máxima / Voltaje del Secundario (VS)

Ejemplo: Si la potencia máxima es de 400 Watts y el voltaje del secundario es de 18 Volts:

IS = 400 W / 18 V = 22.2 Amperios

Para esta corriente significativamente mayor, se necesitará un cable de mayor calibre, como un AWG #10, para manejar la carga sin sobrecalentamiento.

Ejemplo Práctico Adicional para el Cálculo de Corriente

A veces, la potencia del transformador ya está especificada (por ejemplo, en su placa de identificación). En estos casos, el cálculo de la corriente es más directo.

Ejemplo:

Si un transformador tiene una potencia de 500 Watts y está conectado a una fuente de 127 Volts (voltaje primario), para calcular la corriente en el primario, simplemente aplicamos la ley de potencia:

Corriente del Primario = Potencia / Voltaje del Primario

Corriente = 500 W / 127 V = 3.94 Amperios

Este cálculo es fundamental para seleccionar los dispositivos de protección y el cableado adecuado para la entrada del transformador.

Cálculo de Amperaje en Transformadores Trifásicos (Ejemplo 75 kVA)

Los transformadores trifásicos son comunes en aplicaciones industriales y de alta potencia. El cálculo de la corriente en sistemas trifásicos involucra un factor adicional: la raíz cuadrada de 3 (aproximadamente 1.732).

La fórmula general para la potencia aparente en un sistema trifásico es:

Potencia Aparente (VA) = √3 x Voltaje de Línea (V_L) x Corriente de Línea (I_L)

De esta fórmula, podemos despejar la corriente de línea (I_L):

I_L = Potencia Aparente (VA) / (√3 x Voltaje de Línea (V_L))

Ejemplo:

Consideremos un transformador de 75 kVA con una salida trifásica de 240 V (conexión Delta).

1. Primero, convertimos los kVA a VA: 75 kVA = 75,000 VA.

2. Aplicamos la fórmula para la corriente de línea en el secundario:

I_L = 75,000 VA / (1.732 x 240 V)

I_L = 75,000 VA / 415.68 V

I_L = 180.4 Amperios

Esta es la corriente de línea en el lado de salida de 240V del transformador. Si se menciona una desconexión de 100 amperios en el lado primario, esto implicaría que el voltaje primario es significativamente más alto, ya que para la misma potencia, a mayor voltaje, menor corriente.

Tabla de Calibres AWG y Capacidad de Corriente (Ejemplo)

Una vez calculada la corriente, es fundamental seleccionar el calibre de cable apropiado para evitar sobrecalentamiento y asegurar la seguridad del sistema. A continuación, se presenta una tabla de referencia general. Es importante consultar códigos eléctricos locales y las especificaciones del fabricante del cable, ya que la capacidad de corriente puede variar según el tipo de aislamiento, la temperatura ambiente y la instalación (por ejemplo, en conducto o al aire libre).

Esta tabla sirve como una guía general. Siempre se debe verificar la capacidad de corriente nominal del cable según las especificaciones del fabricante y las normativas locales aplicables para garantizar una instalación segura y eficiente.

Preguntas Frecuentes (FAQ)

¿Por qué es importante calcular el amperaje de un transformador?

Calcular el amperaje es crucial por varias razones: permite dimensionar correctamente los fusibles y protectores de sobrecarga, seleccionar el calibre de cable adecuado para evitar sobrecalentamiento y pérdidas de energía, asegurar que el transformador no se sobrecargue y prolongar su vida útil. Un cálculo incorrecto puede llevar a fallas, daños en el equipo o incluso incendios.

¿Qué diferencia hay entre VA y Watts en un transformador?

VA (Volt-Amperios) es la potencia aparente, que es el producto del voltaje y la corriente total, sin considerar el factor de potencia. Watts es la potencia real o activa, que es la potencia que realmente realiza trabajo. En sistemas de corriente alterna, debido a cargas inductivas o capacitivas, la corriente y el voltaje pueden estar desfasados, lo que significa que no toda la potencia aparente se convierte en potencia real. Los transformadores se dimensionan por VA porque deben manejar tanto la parte activa como reactiva de la carga.

¿Cómo afecta el rendimiento al cálculo de amperaje?

El rendimiento (o eficiencia) de un transformador es la relación entre la potencia de salida y la potencia de entrada. Si un transformador no es 100% eficiente (lo cual es lo normal), significa que parte de la potencia de entrada se pierde como calor. Para calcular la corriente de salida real, especialmente en el secundario, deberías considerar que la potencia de salida efectiva será ligeramente menor que la potencia aparente nominal del transformador, o si conoces la potencia de salida requerida, la potencia de entrada será mayor. Para la mayoría de los cálculos de amperaje de cableado, se utiliza la potencia nominal del transformador, asumiendo un rendimiento alto.

¿Puedo usar un transformador de menor amperaje del necesario?

No, bajo ninguna circunstancia. Usar un transformador con una capacidad de amperaje inferior a la requerida por la carga resultará en una sobrecarga del transformador. Esto causará un sobrecalentamiento excesivo, daños permanentes al transformador, activación de protecciones (si las hay) o, en el peor de los casos, un fallo catastrófico y un riesgo de incendio. Siempre se debe sobredimensionar ligeramente la capacidad del transformador para manejar la carga esperada.

¿Qué es la relación de transformación y cómo se relaciona con la corriente?

La relación de transformación es la proporción entre el número de espiras del bobinado primario y el secundario (N1/N2). Esta relación es directamente proporcional a la relación de voltajes (V1/V2) e inversamente proporcional a la relación de corrientes (I2/I1). Es decir, si el voltaje se reduce (transformador reductor), la corriente en el secundario será proporcionalmente mayor, y si el voltaje se aumenta (transformador elevador), la corriente en el secundario será menor, siempre manteniendo la potencia constante (ignorando pérdidas).

Conclusión

Calcular el amperaje de un transformador es una habilidad fundamental para cualquier profesional o entusiasta de la electricidad. Ya sea que estés diseñando un circuito, seleccionando un transformador para una aplicación específica o simplemente tratando de entender cómo funcionan estos dispositivos, la capacidad de determinar las corrientes del primario y secundario es crucial. Hemos explorado las fórmulas básicas, la importancia del área del núcleo para la potencia máxima, y cómo aplicar estos conceptos tanto en transformadores monofásicos como trifásicos. Recuerda siempre que la seguridad eléctrica es primordial, y un cálculo preciso es el primer paso para una instalación y operación confiables. Al dominar estos cálculos, no solo garantizarás la eficiencia de tus sistemas, sino que también prolongarás la vida útil de tus equipos y evitarás riesgos innecesarios. La comprensión de la relación entre potencia, voltaje y corriente es la clave para desentrañar el comportamiento de cualquier transformador.
