Calcula la Frecuencia de Resonancia de tu Circuito LC

¿Alguna vez te has preguntado por qué un cantante de ópera podría, teóricamente, romper una copa de cristal con solo su voz? Este fenómeno, que parece sacado de la ciencia ficción, tiene sus raíces en un concepto fundamental de la física: la frecuencia de resonancia. Y si bien romper cristales es dramático, la aplicación más extendida y útil de la resonancia se encuentra en el corazón de la electrónica moderna, especialmente en los circuitos LC. Comprender y calcular la frecuencia de resonancia es esencial para el diseño y funcionamiento de innumerables dispositivos, desde radios hasta osciladores. En este artículo, exploraremos qué es la frecuencia de resonancia, cómo se calcula para un circuito LC y por qué es tan vital en el mundo de la electrónica.

¿Qué es la Frecuencia de Resonancia?

La frecuencia de resonancia es, en su esencia, la frecuencia natural a la cual un sistema tiende a vibrar con la máxima amplitud cuando se le aplica una fuerza externa. Imagina un columpio: si lo empujas rítmicamente a su frecuencia natural, cada pequeño empuje acumulará energía, haciendo que el columpio se eleve cada vez más. Si lo empujas a una frecuencia diferente, el movimiento será caótico y no alcanzará una gran amplitud.

Volviendo al ejemplo del cristal, el sonido es una onda acústica que provoca vibraciones en las moléculas del aire y, a su vez, en la estructura física del cristal. Si la frecuencia acústica del sonido coincide con la frecuencia natural del cristal, este comienza a vibrar con una amplitud significativamente mayor. Esta vibración intensa puede superar la resistencia estructural del cristal, provocando su desintegración. En otras palabras, el cristal se rompe porque está vibrando a su frecuencia de resonancia.

Este concepto no se limita a objetos físicos. También lo encontramos en puentes que pueden oscilar peligrosamente si las fuerzas de los vehículos o el viento los hacen vibrar a su frecuencia resonante, o incluso en estructuras de edificios. Sin embargo, su aplicación es igualmente crucial, aunque menos dramática, en el diseño de circuitos electrónicos.

La Resonancia en Circuitos Electrónicos

En el ámbito de la electrónica, la frecuencia de resonancia se manifiesta cuando un circuito exhibe una respuesta oscilatoria máxima a una frecuencia específica. Esto es particularmente evidente en circuitos que contienen inductores (L) y capacitores (C), conocidos como circuitos LC. A menudo, también se incluye una resistencia (R), formando los circuitos RLC, que son modelos más completos de sistemas reales.

Para entender la resonancia en circuitos, debemos considerar dos propiedades clave que varían con la frecuencia: la reactancia inductiva y la reactancia capacitiva.

• La reactancia inductiva (X_L) es la oposición de un inductor al cambio de corriente. Se calcula mediante la fórmula:
  XL = 2πfL
  Donde 'f' es la frecuencia en Hertz (Hz) y 'L' es la inductancia en Henrios (H). Observa que X_L aumenta linealmente con la frecuencia.
• La reactancia capacitiva (X_C) es la oposición de un capacitor al cambio de tensión. Se calcula mediante la fórmula:
  XC = 1 / (2πfC)
  Donde 'f' es la frecuencia en Hertz (Hz) y 'C' es la capacitancia en Faradios (F). Nota que X_C disminuye a medida que la frecuencia aumenta.

La frecuencia de resonancia de un circuito LC (o RLC) ocurre en el punto donde la reactancia inductiva y la reactancia capacitiva se igualan. En este punto, sus efectos se cancelan mutuamente. Gráficamente, si trazáramos X_L y X_C en función de la frecuencia, veríamos cómo la curva decreciente de X_C se cruza con la curva creciente de X_L en un punto específico. Ese punto de intersección es la frecuencia de resonancia (f_r).

Derivación de la Fórmula de la Frecuencia de Resonancia

Partiendo de la condición de resonancia, donde X_L = X_C, podemos derivar la fórmula para f_r:

1. Igualamos las reactancias:
   2πfL = 1 / (2πfC)
2. Multiplicamos ambos lados por 2πf:
   (2πf)²L = 1 / C
3. Dividimos ambos lados por L:
   (2πf)² = 1 / (LC)
4. Tomamos la raíz cuadrada de ambos lados:
   2πf = 1 / √(LC)
5. Despejamos 'f' (que es nuestra frecuencia de resonancia, f_r):
   fr = 1 / (2π√(LC))

Esta es la fórmula fundamental para calcular la frecuencia de resonancia de un circuito LC. La frecuencia angular de resonancia (ω_r), que a menudo se usa en análisis más avanzados, es simplemente ωr = 1 / √(LC), donde ω_r se mide en radianes por segundo.

Comportamiento de Circuitos RLC en Resonancia

Aunque la fórmula de la frecuencia de resonancia se deriva de la igualdad de X_L y X_C, el comportamiento general del circuito (especialmente la impedancia y la corriente) a esta frecuencia varía dependiendo de si los componentes están conectados en serie o en paralelo.

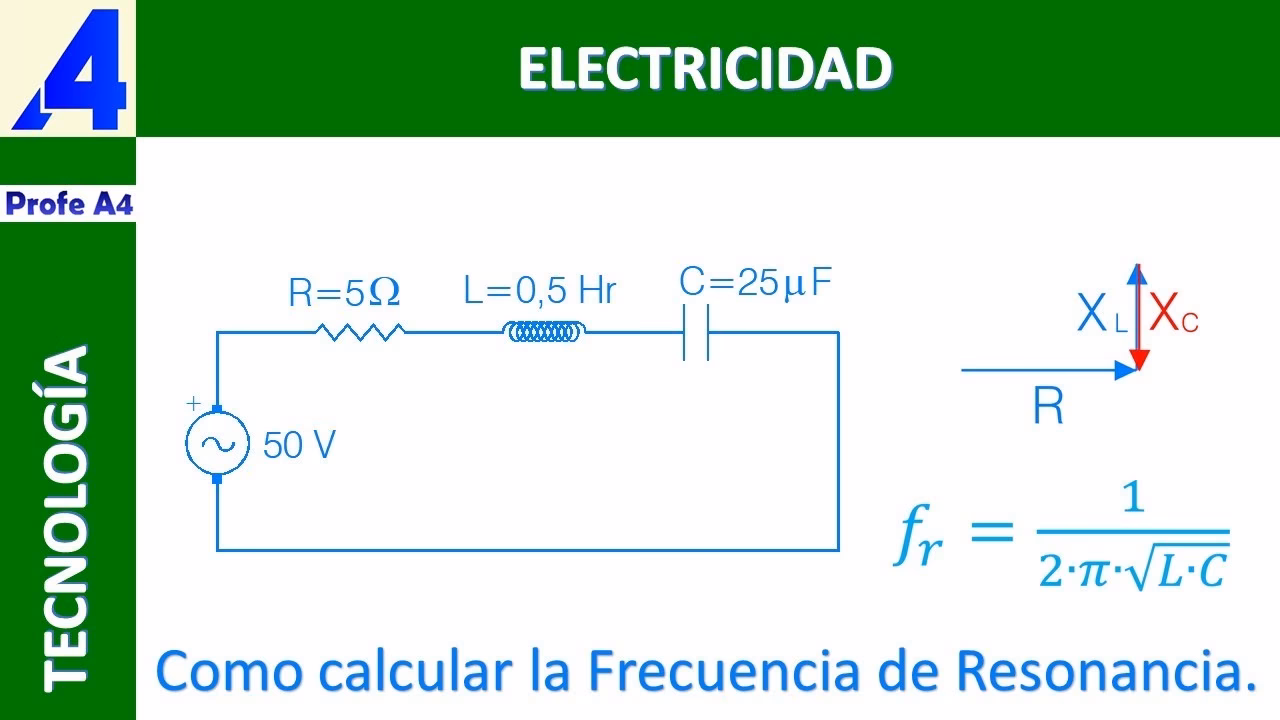

Circuito RLC en Serie

En un circuito RLC en serie alimentado por una fuente de CA, la impedancia total (Z) se calcula como:
Z = R + j(XL - XC)
Donde 'j' es la unidad imaginaria. A la frecuencia de resonancia (f_r), sabemos que X_L = X_C. Esto significa que el término reactivo (X_L - X_C) se anula. Por lo tanto, la impedancia del circuito se vuelve puramente resistiva:
Z = R
Esto implica que la impedancia total del circuito serie es mínima a la resonancia. Como la corriente es inversamente proporcional a la impedancia (I = V/Z), la corriente que fluye a través de un circuito RLC en serie es máxima cuando opera a su frecuencia de resonancia. Este comportamiento es ideal para filtros pasa banda, donde se desea que solo una banda estrecha de frecuencias pase con la máxima intensidad.

Circuito RLC en Paralelo

En un circuito RLC en paralelo, la situación es opuesta. A la frecuencia de resonancia, donde X_L = X_C, el inductor y el capacitor, conectados en paralelo, se comportan como un circuito abierto. Esto significa que la impedancia combinada del paralelo LC tiende a infinito (o es muy alta si se considera la resistencia interna de los componentes reales). En consecuencia, la impedancia total del circuito RLC paralelo es máxima a la frecuencia de resonancia. Al ser la impedancia máxima, la corriente que fluye desde la fuente principal hacia la rama paralela LC es mínima. Este tipo de circuito se utiliza a menudo como filtro rechaza banda o en aplicaciones de osciladores, donde se necesita una alta impedancia para mantener la oscilación.

Aplicaciones de los Circuitos Resonantes

La capacidad de los circuitos LC para resonar a una frecuencia específica los hace indispensables en una multitud de aplicaciones electrónicas:

• Osciladores: Un uso fundamental es en los osciladores, que generan señales periódicas (ondas). Un circuito tanque (generalmente un LC paralelo) se utiliza para establecer la frecuencia de oscilación. Al ser excitado a su frecuencia de resonancia, el circuito tanque mantiene una oscilación continua y estable, produciendo pulsos de reloj que son vitales para microcontroladores, procesadores y circuitos integrados de comunicación.
• Receptores y Sintonizadores de RF: En aplicaciones de radiofrecuencia (RF), los circuitos resonantes actúan como sintonizadores. Permiten que los receptores de radio amplifiquen selectivamente las señales que coinciden con su frecuencia de resonancia, mientras rechazan (atenúan) las señales de otras frecuencias que están fuera de su ancho de banda. Así es como tu radio puede sintonizar una estación específica entre muchas.
• Filtros: Los circuitos resonantes son la base de muchos tipos de filtros electrónicos. Los filtros pasa banda (como los RLC serie) permiten el paso de una estrecha gama de frecuencias, mientras que los filtros rechaza banda (como los RLC paralelo) bloquean o atenúan fuertemente una frecuencia específica.
• Acoplamiento de Impedancias: Los circuitos resonantes también pueden usarse para adaptar la impedancia entre diferentes etapas de un circuito, maximizando la transferencia de potencia.

Tabla Comparativa: Circuitos RLC en Resonancia

Para resumir las diferencias clave entre los circuitos RLC en serie y en paralelo a su frecuencia de resonancia, la siguiente tabla puede ser muy útil:

Preguntas Frecuentes sobre la Frecuencia de Resonancia

¿Qué es la resonancia en términos sencillos?

La resonancia es el fenómeno por el cual un sistema vibra con la máxima intensidad cuando es excitado por una fuerza externa que coincide con su frecuencia natural de vibración. Es como empujar un columpio al ritmo justo para que suba muy alto.

¿Por qué es importante la frecuencia de resonancia en electrónica?

Es crucial porque permite a los ingenieros diseñar circuitos que operen selectivamente a ciertas frecuencias. Esto es fundamental para sintonizar radios, filtrar señales no deseadas, generar ondas estables en osciladores y muchas otras aplicaciones donde la discriminación por frecuencia es clave.

¿La resistencia (R) afecta la frecuencia de resonancia de un circuito RLC?

No, la resistencia no afecta la fórmula de la frecuencia de resonancia (f_r = 1 / (2π√(LC))). La frecuencia de resonancia está determinada únicamente por los valores de la inductancia (L) y la capacitancia (C). Sin embargo, la resistencia sí afecta el comportamiento del circuito en resonancia, como el ancho de banda, el factor de calidad (Q) y la magnitud de la impedancia o la corriente en el pico resonante.

¿Qué unidades debo usar para L, C y f en la fórmula?

• Para la inductancia (L), utiliza Henrios (H).
• Para la capacitancia (C), utiliza Faradios (F).
• La frecuencia (f_r) resultante estará en Hertz (Hz).

Es importante recordar que los valores de capacitancia e inductancia suelen darse en submúltiplos (microfaradios, nanofaradios, picofaradios; milihenrios, microhenrios), por lo que deberás convertirlos a Faradios y Henrios respectivamente antes de aplicar la fórmula.

¿Qué sucede si un circuito no opera a su frecuencia de resonancia?

Si un circuito LC o RLC opera a una frecuencia diferente de su frecuencia de resonancia, las reactancias capacitiva e inductiva no se cancelarán completamente. Esto resultará en una impedancia mayor (en serie) o menor (en paralelo) y, por lo tanto, una respuesta de corriente o tensión diferente. El circuito no exhibirá su comportamiento óptimo de filtrado o sintonización.

Conclusión

La frecuencia de resonancia es un concepto pilar en la física y la ingeniería electrónica. Su comprensión es vital para cualquiera que trabaje con circuitos, desde el diseño de simples filtros hasta complejos sistemas de comunicación. Saber cómo calcular esta frecuencia utilizando los valores de inductancia y capacitancia te permite predecir y controlar el comportamiento de tus circuitos, abriendo un abanico de posibilidades para aplicaciones prácticas. Ya sea para construir un sintonizador de radio, un oscilador para un microcontrolador o simplemente para entender mejor cómo funciona el mundo que nos rodea, la resonancia es una fuerza poderosa y fascinante que dominar.
