¿Cómo Calcular el Voltaje? La Guía Definitiva

En el fascinante mundo de la electricidad, el voltaje es una de las magnitudes fundamentales que rigen el comportamiento de los circuitos. Entender qué es, cómo se relaciona con otros elementos y, crucialmente, cómo calcularlo, es esencial para cualquiera que se adentre en la electrónica, desde un aficionado hasta un profesional. Este artículo te guiará a través de los principios clave, centrándose en la Ley de Ohm, y te mostrará su aplicación práctica, incluso en el corazón de tu ordenador personal.

El voltaje, también conocido como diferencia de potencial o tensión eléctrica, es la fuerza impulsora que mueve los electrones a través de un conductor. Piensa en ello como la presión en una tubería de agua: cuanto mayor sea la presión, mayor será la fuerza que empuja el agua. En un circuito eléctrico, cuanto mayor sea el voltaje, mayor será la 'presión' que empuja la corriente eléctrica. Pero, ¿cómo cuantificamos esta 'presión' y cómo podemos predecirla o determinarla en un sistema?

La Ley de Ohm: El Pilar Fundamental del Cálculo de Voltaje

La Ley de Ohm es una de las relaciones más importantes y fundamentales en el estudio de los circuitos eléctricos. Establece una relación directa y proporcional entre el voltaje (V), la corriente (I) y la resistencia (R) en un circuito. Formulada por el físico alemán Georg Simon Ohm en el siglo XIX, esta ley es la piedra angular para el análisis y diseño de cualquier sistema eléctrico.

En su esencia, la Ley de Ohm nos dice que la intensidad de la corriente eléctrica que circula entre dos puntos de un circuito es directamente proporcional a la tensión eléctrica (voltaje) entre dichos puntos e inversamente proporcional a la resistencia de la trayectoria. Esto se puede expresar matemáticamente en las siguientes ecuaciones:

• Para calcular el Voltaje (V): V = I × R (Voltaje es igual a Corriente multiplicada por Resistencia)
• Para calcular la Corriente (I): I = V / R (Corriente es igual a Voltaje dividido por Resistencia)
• Para calcular la Resistencia (R): R = V / I (Resistencia es igual a Voltaje dividido por Corriente)

Lo que esto significa en términos prácticos es que, para un dispositivo con un valor fijo de resistencia, si aumentamos el voltaje aplicado a sus terminales, la corriente que fluye a través de él también aumentará. Y, a la inversa, si mantenemos el voltaje constante y aumentamos la resistencia, el flujo de corriente disminuirá. Es una relación intuitiva y poderosa que nos permite predecir el comportamiento de los electrones en un circuito.

Entendiendo cada componente de la Ley de Ohm:

• Voltaje (V): Medido en Volts (V). Representa la energía potencial eléctrica por unidad de carga. Es la 'fuerza' que impulsa los electrones.
• Corriente (I): Medida en Amperios (A). Es el flujo de carga eléctrica por unidad de tiempo. Piensa en ella como la cantidad de electrones que pasan por un punto en un segundo.
• Resistencia (R): Medida en Ohmios (Ω). Es la oposición que presenta un material al paso de la corriente eléctrica. Cuanta más resistencia, más difícil le resulta a la corriente fluir.

Un ejemplo sencillo para ilustrar: Imagina que tienes una manguera de jardín. El voltaje sería la presión del agua que sale del grifo. La corriente sería la cantidad de agua que fluye por la manguera por segundo. Y la resistencia sería cuán estrecha es la manguera o si hay alguna obstrucción en ella. Si aumentas la presión (voltaje), más agua (corriente) fluirá. Si la manguera se estrecha (aumenta la resistencia), menos agua (corriente) fluirá, incluso con la misma presión.

Cómo Calcular el Voltaje: Un Ejemplo Práctico

La forma más directa de calcular el voltaje en un segmento de un circuito, según la Ley de Ohm, es conociendo la corriente que fluye a través de él y la resistencia de ese segmento.

Fórmula: V = I × R

Paso a paso para el cálculo:

1. Identifica la Corriente (I): Determina cuánta corriente está fluyendo a través del componente o sección del circuito. Asegúrate de que esté en Amperios (A). Si está en miliamperios (mA), divídela por 1000 para convertirla a Amperios.
2. Identifica la Resistencia (R): Conoce el valor de la resistencia del componente o sección. Asegúrate de que esté en Ohmios (Ω). Si está en kiloohmios (kΩ), multiplícala por 1000; si está en megaohmios (MΩ), multiplícala por 1,000,000.
3. Realiza la Multiplicación: Multiplica el valor de la corriente (I) por el valor de la resistencia (R).
4. El Resultado es el Voltaje (V): El número obtenido será el voltaje en Volts (V) a través de ese componente o sección.

Ejemplo:

Supongamos que tienes un circuito simple donde una bombilla tiene una resistencia de 10 Ohmios (Ω) y sabes que una corriente de 1.5 Amperios (A) fluye a través de ella. ¿Cuál es el voltaje aplicado a la bombilla?

• Corriente (I) = 1.5 A
• Resistencia (R) = 10 Ω
• Voltaje (V) = I × R = 1.5 A × 10 Ω = 15 Volts (V)

Por lo tanto, el voltaje aplicado a la bombilla es de 15 Volts.

El Voltaje en el Corazón de tu PC: Una Aplicación Cotidiana

Más allá de los circuitos básicos, el concepto de voltaje es fundamental en dispositivos complejos como tu ordenador personal. Una PC no funciona con un único voltaje; en su lugar, utiliza varios niveles de tensión para alimentar sus diversos componentes, cada uno con requisitos energéticos específicos. La Fuente de Poder (PSU, por sus siglas en inglés) es el componente encargado de tomar la corriente alterna de la pared y convertirla en las corrientes directas de bajo voltaje que los componentes del PC necesitan.

¿Qué voltajes usa la PC?

Las fuentes de poder de PC modernas suelen proporcionar principalmente los siguientes voltajes de corriente continua (DC):

• +12V: Este es el riel de voltaje más importante y de mayor demanda en una PC moderna. Alimenta los componentes que consumen más energía, como la tarjeta gráfica (GPU), el procesador (CPU) y los motores de los discos duros y unidades ópticas. Un suministro estable de +12V es crucial para el rendimiento y la estabilidad general del sistema.
• +5V: Utilizado tradicionalmente para alimentar dispositivos USB, unidades de disco duro más antiguas (IDE), unidades ópticas y algunos componentes de la placa base. Aunque su importancia ha disminuido ligeramente con el tiempo a favor de los 12V, sigue siendo esencial para muchos periféricos y chips de soporte.
• +3.3V: Este voltaje es vital para componentes como la memoria RAM, el chipset de la placa base, las ranuras PCI Express y algunos dispositivos de estado sólido (SSD). Es un voltaje de baja potencia pero crítico para la comunicación interna de la PC.
• -12V y -5V (menos comunes): En fuentes de poder más antiguas, se encontraban estos voltajes negativos para componentes específicos de legado (como las ranuras ISA). En las fuentes modernas, son raros o inexistentes.
• +5Vsb (Standby): Este riel de voltaje permanece activo incluso cuando la PC está 'apagada' (pero enchufada). Permite funciones como 'Wake-on-LAN', el encendido del PC desde el teclado o ratón, y mantiene algunos circuitos de control de la placa base alimentados.

La estabilidad y la precisión de estos voltajes son críticas. Las fluctuaciones o caídas de voltaje pueden provocar inestabilidad del sistema, fallos de hardware o incluso daños permanentes a los componentes.

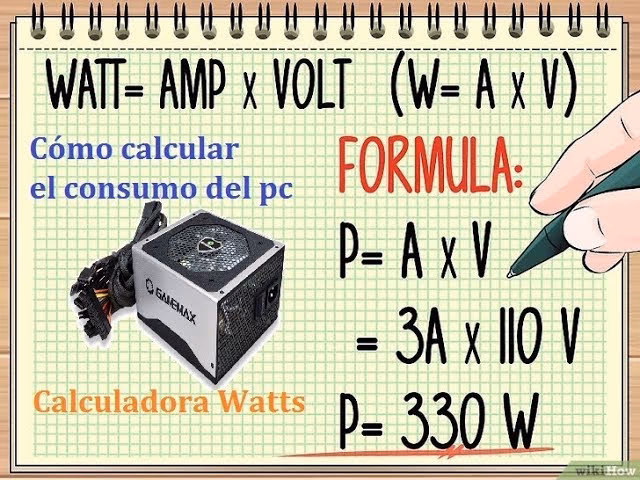

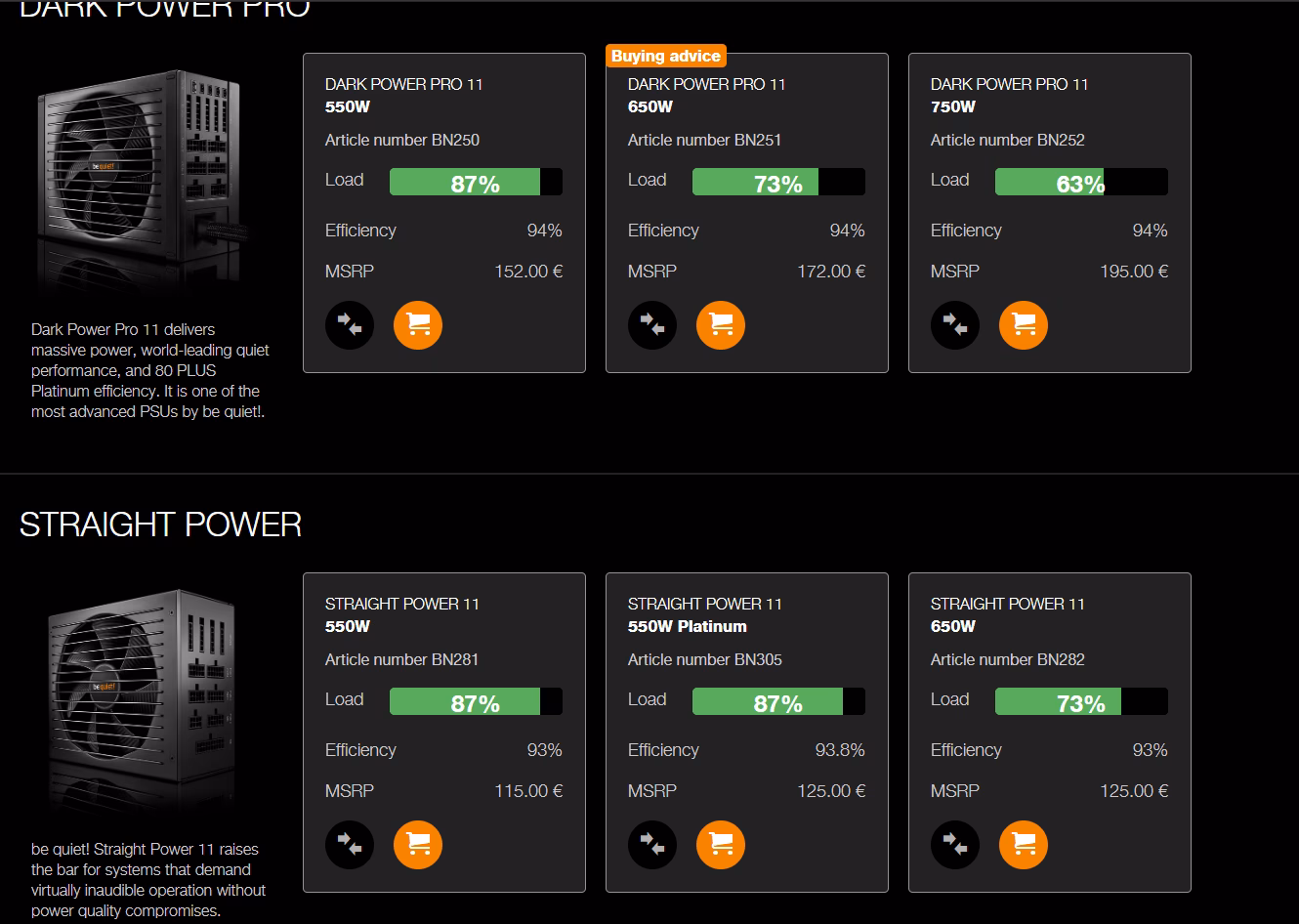

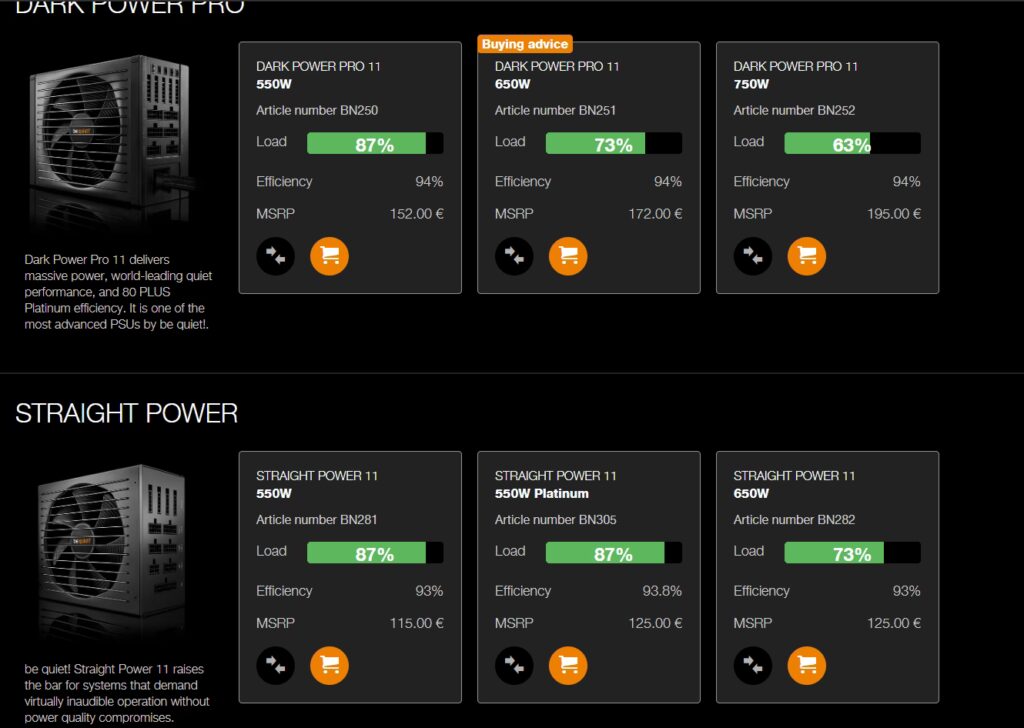

¿Cómo saber qué Fuente de Poder tiene mi PC?

Determinar la capacidad y las especificaciones de la Fuente de Poder de tu PC es importante si planeas actualizar componentes (como una nueva tarjeta gráfica) o si estás diagnosticando problemas de energía. Aquí te explicamos cómo hacerlo:

Pasos para identificar la Fuente de Poder:

1. Apaga y Desconecta la PC: ¡La seguridad es lo primero! Asegúrate de que la computadora esté completamente apagada y desconectada de la corriente eléctrica. Desconecta todos los cables, incluyendo el cable de alimentación principal.
2. Abre la Carcasa: Con cuidado, retira el panel lateral de la carcasa de tu PC. Generalmente, esto implica desatornillar un par de tornillos en la parte trasera y deslizar el panel.
3. Localiza la Fuente de Alimentación: La fuente de alimentación suele ser una caja metálica grande y rectangular. En la mayoría de las torres, se encuentra en la parte superior o inferior trasera de la carcasa, cerca del cable de alimentación que va a la toma de corriente.
4. Revisa la Etiqueta: Una vez localizada, busca una etiqueta pegada en uno de sus lados. Esta etiqueta es tu fuente principal de información. Debería mostrar claramente:
   • La Potencia Total (Wattage): Expresada en Watts (W), por ejemplo, 500W, 750W, etc. Es la potencia máxima que puede suministrar la fuente.
   • La Eficiencia: A menudo indicada con una certificación '80 Plus' (80 Plus Bronze, Gold, Platinum, Titanium). Esto indica cuán eficiente es la fuente en convertir la energía de la pared en energía útil para el PC, perdiendo menos energía en forma de calor.
   • Los Voltajes de Salida y su Amperaje: Verás una tabla detallada que lista los voltajes principales (+12V, +5V, +3.3V) y el amperaje máximo (A) que cada riel puede suministrar. Esto es crucial para saber si tu fuente puede manejar los componentes que planeas instalar.
   • La Marca y el Modelo: Información que te permitirá buscar especificaciones más detalladas en línea si es necesario.
5. Consulta la Documentación o Busca en Línea: Si por alguna razón no puedes ver la etiqueta (quizás está orientada hacia adentro o es inaccesible), hay otras opciones:
   • Documentación Original: Revisa la factura de compra de tu PC o la documentación que vino con ella. A menudo, la fuente de poder se lista en las especificaciones.
   • Software de Información del Sistema: Aunque no siempre muestra el modelo exacto de la PSU, algunos programas pueden dar una estimación o el wattage total. Sin embargo, no es tan fiable como la etiqueta física.
   • Búsqueda en Línea: Si conoces el modelo de tu PC (especialmente si es un equipo de marca como Dell, HP, Lenovo), puedes buscar en línea las especificaciones de hardware para ese modelo, incluyendo la fuente de poder.

Es importante recordar que abrir la carcasa de tu PC debe hacerse con precaución, descargando cualquier electricidad estática de tu cuerpo tocando una superficie metálica sin pintar del chasis antes de manipular los componentes internos.

Tabla Comparativa: Voltajes Típicos en la Electrónica y en PCs

Para contextualizar aún más la importancia del voltaje, veamos algunos ejemplos comunes de su uso:

Preguntas Frecuentes sobre el Voltaje y la Ley de Ohm

Aquí respondemos a algunas de las dudas más comunes relacionadas con el voltaje y la Ley de Ohm:

¿Qué pasa si el voltaje es demasiado alto o bajo para un dispositivo?

Si el voltaje es demasiado alto, puede provocar un exceso de corriente que sobrecaliente los componentes y los dañe permanentemente. Si es demasiado bajo, el dispositivo no funcionará correctamente, o no funcionará en absoluto, ya que no habrá suficiente 'presión' para mover la corriente necesaria.

¿Es lo mismo voltaje que tensión?

Sí, en el contexto de la electricidad, los términos 'voltaje', 'tensión' y 'diferencia de potencial' son sinónimos y se utilizan indistintamente para referirse a la misma magnitud física.

¿Cómo se mide el voltaje en un circuito?

El voltaje se mide con un instrumento llamado voltímetro o, más comúnmente, con un multímetro configurado en modo de voltímetro. Se conecta en paralelo a los dos puntos entre los cuales se desea medir la diferencia de potencial.

¿Por qué es importante la eficiencia de la fuente de poder de un PC?

La eficiencia de una fuente de poder indica qué porcentaje de la energía que toma de la pared se convierte en energía útil para los componentes del PC. Una fuente con certificación 80 Plus Gold, por ejemplo, es al menos un 87% eficiente bajo cierta carga, lo que significa que solo el 13% de la energía se pierde en forma de calor. Esto reduce el consumo de energía, la factura eléctrica y la generación de calor dentro del PC, lo que puede prolongar la vida útil de los componentes.

¿Afecta el voltaje al rendimiento de mi PC?

Sí, de manera indirecta pero crucial. Si los voltajes suministrados por la fuente de poder no son estables o no cumplen con los requisitos de los componentes (por ejemplo, el riel de 12V para la GPU), el rendimiento se verá afectado negativamente. Esto puede manifestarse como cuelgues del sistema, reinicios inesperados o un rendimiento inferior al esperado en juegos y aplicaciones exigentes. Una fuente de poder de calidad es fundamental para un PC estable y de alto rendimiento.

¿La Ley de Ohm aplica a todo tipo de materiales?

La Ley de Ohm aplica de manera ideal a los materiales óhmicos, que son aquellos cuya resistencia es constante e independiente del voltaje o la corriente aplicada. Muchos metales, como el cobre y el aluminio, se comportan de forma óhmica dentro de un rango de temperaturas. Sin embargo, existen materiales no óhmicos (como los semiconductores en ciertos rangos) donde la relación entre V, I y R no es lineal.

Conclusión

El cálculo del voltaje es una habilidad fundamental en el ámbito de la electricidad y la electrónica, y la Ley de Ohm es la herramienta esencial para lograrlo. Comprender esta ley no solo te permite resolver problemas básicos de circuitos, sino que también te brinda una base sólida para entender sistemas más complejos, como la intrincada red de voltajes que alimenta tu ordenador personal. Saber cómo funciona la energía en tu PC y cómo identificar sus componentes clave, como la Fuente de Poder, te empodera como usuario y te permite tomar decisiones informadas sobre el mantenimiento y las actualizaciones. La electricidad, aunque invisible, rige nuestro mundo moderno, y conocer sus principios es abrir una ventana a un universo de posibilidades.
