En el vasto y complejo mundo de la electrónica, donde las señales fluyen y se transforman a velocidades asombrosas, existe una clase de componentes fundamentales conocidos como filtros. Estos circuitos, aparentemente simples, desempeñan un papel crítico en la conformación y el control de las señales, permitiendo que solo las frecuencias deseadas pasen a través de ellos, mientras atenúan o bloquean las no deseadas. Entre los más comunes y versátiles se encuentran los filtros RC y RL, nombrados así por los elementos pasivos que los componen: resistencias (R), condensadores (C) e inductores (L). Comprender su funcionamiento básico y sus aplicaciones es esencial para cualquier entusiasta o profesional de la electrónica, ya que son la columna vertebral de innumerables dispositivos, desde equipos de audio de alta fidelidad hasta sistemas de comunicación avanzados.

Este artículo se adentrará en la esencia de los filtros RC, particularmente los de paso bajo, explorando su definición, propósito y la intrigante historia que los llevó a su prominencia. También desglosaremos cómo funcionan, detallando el papel de cada componente clave y cómo manipulan las señales. Posteriormente, ampliaremos nuestra visión para incluir los filtros RC y RL de paso alto, explicando sus principios y aplicaciones. Finalmente, ofreceremos una guía sobre su diseño, mantenimiento y solución de problemas, proporcionando una visión integral de estos guardianes silenciosos de la calidad de la señal electrónica.
- ¿Qué son los Filtros RC de Paso Bajo?
- Desentrañando el Funcionamiento de los Filtros RC de Paso Bajo
- Aplicaciones Versátiles de los Filtros RC de Paso Bajo
- Diseño de un Filtro RC de Paso Bajo: De la Teoría a la Práctica
- Mantenimiento y Solución de Problemas en Filtros RC de Paso Bajo
- Más Allá del Paso Bajo: Explorando Otros Filtros
- Tabla Comparativa de Filtros Básicos
- Preguntas Frecuentes (FAQs)

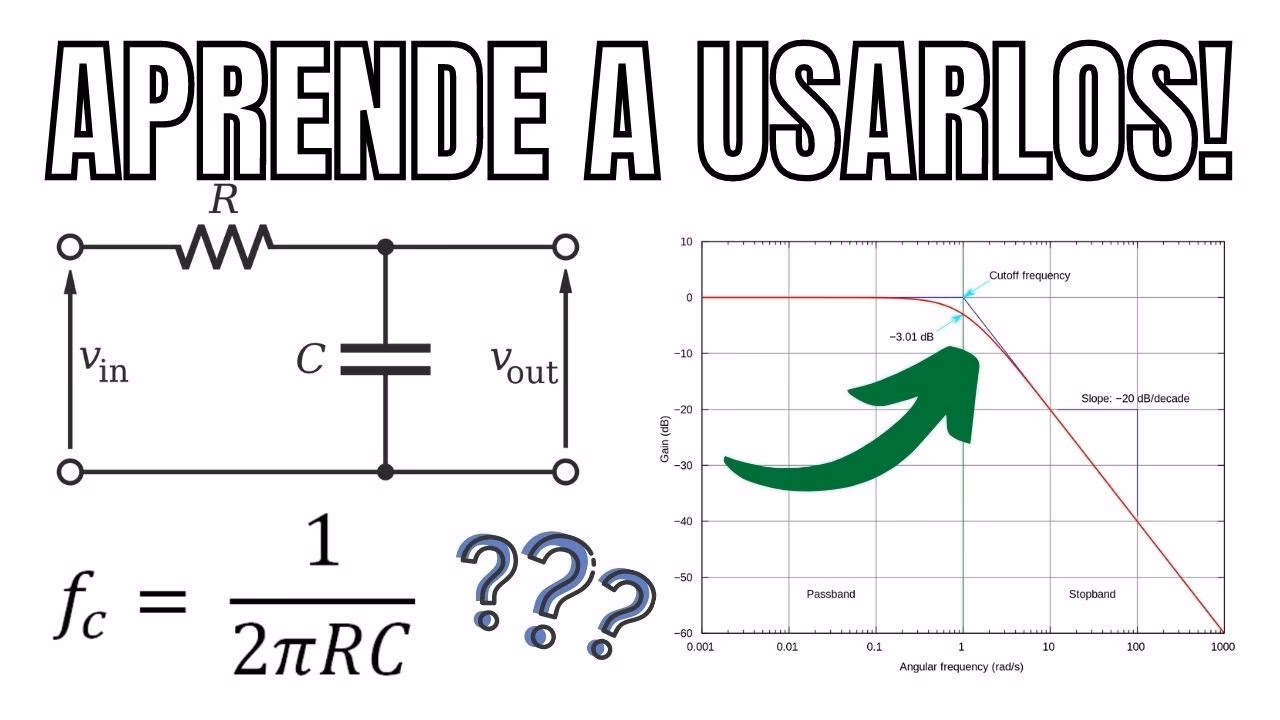

¿Qué son los Filtros RC de Paso Bajo?
Un filtro de paso bajo RC es un circuito fundamental en el mundo de la electrónica, diseñado para permitir el paso de señales de baja frecuencia y atenuar las de frecuencia más alta. Esencialmente, actúa como un guardián de la frecuencia, asegurando que solo los componentes de baja frecuencia de una señal lleguen a su destino, mientras que los componentes de alta frecuencia son reducidos o eliminados. Este filtro, que consta de una resistencia (R) y un condensador (C) conectados en serie, opera bajo el principio de que la impedancia de un condensador varía inversamente con la frecuencia.
Definición y Propósito
En su forma más sencilla, un filtro RC de paso bajo es un circuito electrónico compuesto por una resistencia y un condensador conectados de una manera específica. Su propósito principal es actúar como un selector de frecuencias, permitiendo que las señales de baja frecuencia pasen con poca o ninguna atenuación, mientras que las señales de alta frecuencia son significativamente debilitadas o bloqueadas. Esta capacidad de "suavizar" las señales es invaluable en una multitud de aplicaciones. Por ejemplo, en los sistemas de audio, se utilizan para eliminar el ruido de alta frecuencia no deseado, garantizando una claridad de sonido óptima. En el procesamiento de señales de entrada, ayudan a eliminar componentes de alta frecuencia que podrían causar errores o inestabilidad en los circuitos digitales. De manera similar, en las comunicaciones por radio, son cruciales para la sintonización y el procesamiento de señales, asegurando que solo las frecuencias de interés sean procesadas. Comprender la definición y el propósito de este filtro es el primer paso para apreciar cómo gestiona eficazmente las frecuencias de las señales para lograr objetivos electrónicos específicos, lo que lo convierte en un pilar de la tecnología moderna.
Un Viaje a Través del Tiempo: Breve Historia
Los orígenes del filtro de paso bajo RC se remontan a los albores de la ingeniería eléctrica, una era en la que la necesidad de controlar y manipular las señales electrónicas se hizo cada vez más evidente. A principios del siglo XX, los pioneros de la electrónica comenzaron a experimentar con resistencias y condensadores, elementos pasivos fundamentales, para gestionar las frecuencias de las señales. Fue durante las décadas de 1930 y 1940, con los avances en la tecnología de radio y telecomunicaciones, cuando el interés por las técnicas de filtrado se disparó, llevando al desarrollo de filtros más sofisticados. El filtro de paso bajo RC surgió como una solución práctica y eficaz para separar las señales de audio de las frecuencias no deseadas, una tarea crítica para los sistemas de radio y telecomunicaciones de la época. A lo largo de las décadas, aunque el diseño y los materiales han evolucionado, el principio básico de funcionamiento de estos filtros ha permanecido constante. Hoy en día, los filtros de paso bajo RC son una parte integral de la electrónica moderna, encontrándose en todo, desde teléfonos móviles hasta sistemas de audio de alta fidelidad. Esta evolución histórica subraya la importancia duradera del filtro de paso bajo pasivo en el campo de la electrónica, destacando su papel en la configuración de la forma en que nos comunicamos y procesamos la información.
La Importancia Crucial en la Electrónica Moderna
Los filtros de paso bajo RC ocupan un lugar de importancia significativa en el ámbito de la electrónica debido a su capacidad para controlar las frecuencias de las señales de manera eficiente y efectiva. Su omnipresencia se debe a varias razones clave. En primer lugar, en equipos de audio, son esenciales para garantizar la calidad del sonido, filtrando el ruido de alta frecuencia que podría distorsionar las señales de audio y proporcionar una experiencia auditiva clara. En segundo lugar, desempeñan un papel fundamental en los dispositivos de radio y comunicación, ayudando a aislar las frecuencias deseadas y mejorar la claridad de la señal, lo que es vital para la recepción y transmisión de datos. Además, los filtros de paso bajo RC son indispensables en las fuentes de alimentación, donde suavizan las fluctuaciones de voltaje, conocidas como rizado, para proporcionar una energía estable a los componentes electrónicos sensibles. Esta estabilización de la tensión de salida es crucial para el funcionamiento fiable y la longevidad de los dispositivos. La simplicidad, la eficiencia y la rentabilidad de estos filtros los convierten en una opción preferida en el diseño de circuitos, especialmente en aplicaciones donde las consideraciones de espacio y costo son primordiales. Al comprender la importancia de los filtros de paso bajo RC, se aprecia cómo contribuyen al rendimiento, la fiabilidad y la funcionalidad de una amplia gama de sistemas y dispositivos electrónicos, desde aparatos cotidianos hasta redes de comunicación complejas.
Desentrañando el Funcionamiento de los Filtros RC de Paso Bajo
El corazón del funcionamiento de un filtro de paso bajo RC reside en la interacción dinámica entre sus dos componentes principales: la resistencia y el condensador. Esta interacción crea una impedancia dependiente de la frecuencia, que es la clave de la capacidad del filtro para discriminar entre diferentes señales de frecuencia.
Conceptos Fundamentales: Resistencia, Capacitancia y la Constante de Tiempo
El funcionamiento de un filtro de paso bajo RC se basa en la interacción fundamental entre la resistencia y la capacitancia. Estos componentes están conectados en serie, formando un circuito cuya respuesta a la frecuencia de una señal de entrada es selectiva. La resistencia (R) y el condensador (C) establecen una constante de tiempo (τ), que es un parámetro crítico que determina la rapidez con la que el filtro reacciona a los cambios en la frecuencia de las señales de entrada. Esta constante de tiempo se calcula como el producto de la resistencia y la capacitancia (τ = R × C). La constante de tiempo es fundamental para definir la frecuencia de corte (f_c), el punto a partir del cual el filtro comienza a atenuar las frecuencias más altas. La frecuencia de corte se calcula como f_c = 1 / (2πRC). A frecuencias por debajo de la frecuencia de corte, el condensador tiene una alta impedancia, se carga y descarga lentamente, lo que permite que las señales pasen con poca atenuación. Sin embargo, a frecuencias más altas, la impedancia del condensador disminuye, y este no puede cargarse y descargarse lo suficientemente rápido, lo que provoca que una parte significativa de la señal sea desviada a tierra o atenuada, resultando en una menor señal de salida. Comprender estos conceptos fundamentales es crucial para captar cómo los filtros de paso bajo RC gestionan las frecuencias de las señales, asegurando que solo los componentes deseados pasen a la siguiente etapa de procesamiento del circuito.
Los Componentes Clave: Resistencia y Condensador en Detalle
La eficacia de un filtro RC de paso bajo depende enteramente de la función complementaria de sus dos componentes principales: la resistencia y el condensador. La resistencia tiene la función de limitar el flujo de corriente en el circuito. Esta limitación es crucial porque controla la velocidad a la que el condensador se carga y descarga. Al hacerlo, la resistencia influye directamente en la constante de tiempo del filtro y, en consecuencia, en su frecuencia de corte. Sin la resistencia, el condensador se cargaría y descargaría instantáneamente, lo que anularía el efecto de filtrado dependiente de la frecuencia. El condensador, por otro lado, es un dispositivo que almacena y libera energía eléctrica en forma de campo eléctrico. Su característica clave en un filtro de paso bajo es que su impedancia (o reactancia capacitiva, X_C) disminuye a medida que la frecuencia de la señal aumenta (X_C = 1 / (2πfC)). Esta propiedad permite que el filtro pase señales de baja frecuencia con poca atenuación (porque X_C es alta, actuando casi como un circuito abierto para la señal a través de él hacia tierra) y atenúe las de mayor frecuencia (porque X_C es baja, actuando casi como un cortocircuito a tierra para la señal). La interacción entre estos dos componentes pasivos crea una impedancia que es dependiente de la frecuencia, lo que es la clave para la función de filtrado selectivo del circuito. A frecuencias más bajas, la alta impedancia del condensador desvía poca corriente, permitiendo que la señal pase. A frecuencias más altas, la baja impedancia del condensador desvía la mayor parte de la corriente de la señal a tierra, reduciendo la amplitud de la señal en la salida. Al comprender las funciones individuales de estos componentes, se puede entender mejor cómo los filtros RC de paso bajo logran sus funciones selectivas de frecuencia y su impacto en el procesamiento de señales electrónicas.
El Procesamiento de Señales en Acción: Ejemplos Prácticos
En aplicaciones prácticas, los filtros de paso bajo RC son fundamentales para un procesamiento de señales efectivo, ya que se emplean para refinar y mejorar la calidad de las señales al eliminar el ruido de alta frecuencia no deseado. Por ejemplo, en los sistemas de audio, estos filtros ayudan a producir un sonido claro y uniforme al eliminar las frecuencias agudas y ásperas que pueden distorsionar la salida de audio, como el silbido o el zumbido de alta frecuencia. En los sistemas de comunicación, los filtros de paso bajo RC se utilizan para aislar bandas de frecuencia específicas, lo que garantiza que solo la señal deseada sea amplificada o transmitida, evitando interferencias entre diferentes canales, una capacidad especialmente beneficiosa en la radiodifusión. Además, en la electrónica digital, donde las señales se transmiten como pulsos cuadrados con transiciones bruscas, los filtros de paso bajo RC pueden suavizar estas transiciones, convirtiendo las ondas cuadradas en formas de onda más suaves. Esto es esencial para reducir la interferencia electromagnética (EMI) y mejorar la integridad de la señal. La observación del procesamiento de señales en acción a través de los filtros de paso bajo RC revela su versatilidad e indispensabilidad en los sistemas electrónicos modernos, donde la precisión y la claridad de las señales son primordiales para un funcionamiento óptimo y fiable.
Aplicaciones Versátiles de los Filtros RC de Paso Bajo
La ubicuidad de los filtros de paso bajo RC en la tecnología moderna es un testimonio de su eficacia y adaptabilidad. Desde el entretenimiento en el hogar hasta la maquinaria industrial compleja, estos filtros desempeñan un papel silencioso pero vital en la mejora del rendimiento y la fiabilidad de los dispositivos electrónicos.
Filtros RC en Nuestra Vida Cotidiana
Los filtros de paso bajo RC están omnipresentes en los dispositivos que utilizamos a diario, realizando funciones esenciales que mejoran nuestra experiencia como usuarios sin que a menudo nos demos cuenta. En los equipos de audio, estos filtros son parte integral de los sistemas de sonido, donde garantizan una salida de alta calidad al filtrar el ruido de alta frecuencia, lo que permite una experiencia auditiva más clara y agradable. Esto se observa en altavoces, amplificadores y auriculares, donde contribuyen a la pureza del sonido. Los teléfonos móviles también dependen de los filtros de paso bajo RC para gestionar la señal y las frecuencias, lo que ayuda a mantener la calidad de la llamada y la integridad de la transmisión de datos, filtrando el ruido que podría degradar la comunicación. Además, los televisores utilizan estos filtros para refinar las señales de audio y video, lo que contribuye a una mejor calidad de imagen y sonido. En informática, los filtros de paso bajo RC se utilizan en las fuentes de alimentación para estabilizar el voltaje y minimizar el ruido, asegurando el funcionamiento sin problemas de los componentes sensibles, como el procesador y la memoria, que requieren una alimentación limpia y estable. El uso generalizado de filtros de paso bajo RC en la electrónica de uso diario subraya su importancia para lograr un rendimiento y una fiabilidad óptimos en una variedad de aplicaciones, desde el entretenimiento y la comunicación hasta la informática y más allá, convirtiéndolos en componentes invisibles pero indispensables.
El Rol Esencial en la Industria
En entornos industriales, los filtros de paso bajo RC desempeñan funciones fundamentales para garantizar el funcionamiento sin problemas de la maquinaria y los sistemas complejos. Una de las principales aplicaciones se encuentra en los accionamientos de motores, donde estos filtros ayudan a reducir el ruido eléctrico generado por la conmutación de alta frecuencia, lo que resulta en un rendimiento más eficiente y estable del motor, además de prolongar su vida útil. En los sistemas de automatización y control, los filtros de paso bajo RC se utilizan para refinar las señales de entrada de sensores y actuadores, lo que garantiza un procesamiento de datos y respuestas del sistema precisos. Esta precisión es vital en entornos donde se necesita un control exacto, como las líneas de fabricación automatizadas, la robótica o los sistemas de control de procesos químicos, donde un error mínimo podría tener consecuencias significativas. Además, los filtros de paso bajo RC se emplean en sistemas de sensores, donde ayudan a acondicionar las señales eliminando el ruido no deseado, lo que permite realizar mediciones y lecturas precisas. Esta capacidad es crucial en campos como el aeroespacial, el automotriz y el procesamiento químico, donde la fiabilidad de los datos de los sensores es primordial. Al mejorar la calidad de las señales electrónicas, los filtros de paso bajo RC aumentan la fiabilidad y la eficiencia de las aplicaciones industriales, lo que respalda procesos y operaciones complejos en varios sectores y contribuye a los avances tecnológicos y la innovación.
Ventajas que Impulsan la Tecnología Moderna
Los filtros de paso bajo RC ofrecen varias ventajas significativas en la tecnología moderna, lo que los hace indispensables en diversos diseños electrónicos. Su simplicidad inherente y su rentabilidad son beneficios clave, ya que permiten que se integren fácilmente en casi cualquier circuito sin requerir modificaciones de diseño complejas o gastos significativos. A pesar de su simplicidad, no comprometen su eficacia; manejan eficientemente las frecuencias de señal, mejorando sustancialmente el rendimiento de los dispositivos electrónicos. Otra ventaja es su notable versatilidad. Los filtros de paso bajo RC pueden adaptarse para su uso en una amplia gama de aplicaciones, desde el procesamiento de audio hasta sistemas de comunicación complejos, debido a su capacidad para manejar diferentes frecuencias de señal simplemente ajustando los valores de R y C. Además, estos filtros contribuyen a la eficiencia energética. Al filtrar selectivamente las frecuencias no deseadas, evitan el consumo de energía innecesario y la generación de calor, lo que es fundamental en dispositivos portátiles y que funcionan con baterías, donde la vida útil de la batería es una consideración primordial. Además, su fiabilidad y bajo mantenimiento hacen que los filtros de paso bajo RC sean la opción preferida para garantizar el rendimiento a largo plazo en diversas aplicaciones tecnológicas modernas, lo que respalda los avances en electrónica y comunicación.
Diseño de un Filtro RC de Paso Bajo: De la Teoría a la Práctica
El diseño de un filtro de paso bajo RC, aunque conceptualmente sencillo, requiere una atención meticulosa a varios pasos y consideraciones para asegurar que cumpla con las especificaciones deseadas y funcione de manera óptima en su aplicación particular.
Pasos Esenciales para un Diseño Exitoso
El diseño de un filtro de paso bajo RC implica varios pasos clave para garantizar que cumpla con las especificaciones deseadas y funcione eficazmente. En primer lugar, es fundamental determinar la frecuencia de corte (f_c) deseada. Esta frecuencia define el punto donde la potencia de la señal de salida se reduce a la mitad (o -3dB) de la potencia de entrada y marca el límite a partir del cual el filtro comienza a atenuar significativamente las frecuencias más altas. La elección de esta frecuencia es crucial, ya que dicta el rendimiento del filtro en la aplicación prevista. A continuación, se debe calcular la constante de tiempo (τ) y, por ende, seleccionar los valores adecuados de resistencia (R) y capacitancia (C) utilizando la fórmula f_c = 1 / (2πRC). A menudo, se elige un valor estándar para uno de los componentes (por ejemplo, un condensador común) y luego se calcula el valor requerido para el otro. Después de seleccionar los componentes adecuados, el siguiente paso es dibujar el circuito, asegurándose de que la resistencia y el condensador estén conectados correctamente en serie. Es altamente recomendable simular el circuito utilizando herramientas de software especializadas (como SPICE o herramientas online) para verificar su rendimiento y realizar ajustes si es necesario antes de la construcción física. Esta simulación permite prever cómo se comportará el filtro con diferentes señales de entrada y frecuencias. Finalmente, se procede a construir el circuito físico, probándolo con señales reales para confirmar su funcionalidad y realizar cualquier ajuste final necesario. Seguir estos pasos de diseño esenciales garantiza que el filtro de paso bajo RC funcione de manera eficiente, cumpliendo su función en el procesamiento de señales electrónicas con la precisión requerida.
Desafíos Comunes y Soluciones Inteligentes
El diseño de un filtro de paso bajo RC, aunque simple en teoría, puede presentar varios desafíos en la práctica, pero comprenderlos puede llevar a soluciones efectivas. Un problema común es la selección de los valores adecuados de resistencia y capacitancia para que el filtro de paso bajo alcance la frecuencia de corte deseada con precisión. Este desafío se puede abordar mediante el uso de cálculos precisos y, lo que es más importante, herramientas de simulación de circuitos. Estas herramientas permiten a los diseñadores probar virtualmente diferentes combinaciones de valores de componentes y observar el comportamiento del filtro antes de comprometerse con la construcción física. Otro desafío es minimizar la distorsión de la señal, que puede ocurrir si el filtro no se adapta correctamente a la impedancia de la fuente de la señal y la carga que está conectada a la salida del filtro. Esto se puede mitigar diseñando cuidadosamente el filtro para que se adapte al entorno de circuito específico, lo que a menudo implica considerar la impedancia de entrada y salida de las etapas adyacentes. Además, las variaciones de temperatura pueden afectar el rendimiento de las resistencias y los condensadores, lo que podría alterar las características del filtro, especialmente la frecuencia de corte. Para contrarrestar esto, es prudente considerar el uso de componentes con coeficientes de temperatura estables, especialmente en aplicaciones críticas o en entornos con grandes fluctuaciones de temperatura. Por último, el diseño físico del circuito y la presencia de capacitancia e inductancia parásitas (no intencionadas) pueden afectar el rendimiento del filtro, particularmente a frecuencias más altas. Es crucial diseñar un diseño de placa de circuito impreso (PCB) compacto y eficiente, manteniendo las trazas cortas y minimizando las áreas de bucle para reducir estos efectos parásitos. Al anticipar estos desafíos, los diseñadores pueden implementar soluciones proactivas que aseguren que el filtro funcione de manera óptima en su aplicación prevista, logrando la máxima eficiencia y fiabilidad.
Optimizando el Rendimiento: Claves para la Excelencia
Para optimizar el rendimiento de un filtro de paso bajo RC, se debe prestar una atención meticulosa tanto a la selección de componentes como al diseño físico del circuito. En primer lugar, es fundamental elegir resistencias y condensadores de alta calidad con niveles bajos de tolerancia. Esto garantiza que el valor real de los componentes esté muy cerca de su valor nominal, lo que se traduce en una frecuencia de corte y una respuesta de frecuencia más precisas para el filtro. Estos componentes también deben tener coeficientes de temperatura mínimos para mantener la consistencia del rendimiento en diferentes condiciones ambientales, lo que es vital para la estabilidad a largo plazo. En segundo lugar, considere cuidadosamente la coincidencia de impedancia del filtro con la fuente de la señal y la carga a la que está conectado. Una impedancia no coincidente puede provocar la reflexión de la señal, la pérdida de potencia y la distorsión de la señal, lo que degrada el rendimiento del filtro. Esto se puede lograr mediante un cálculo y una prueba cuidadosos para garantizar que el filtro se integre bien con el circuito del que forma parte. En tercer lugar, preste especial atención a la disposición física del circuito en la placa. Los elementos parásitos, como la inductancia parásita de las trazas o la capacitancia parásita entre ellas, pueden degradar el rendimiento del filtro, especialmente a altas frecuencias. Mantener las trazas de conexión cortas y minimizar las áreas de bucle en el diseño de la PCB puede reducir significativamente estos efectos no deseados. Finalmente, utilice un software de simulación de circuitos avanzado para modelar el rendimiento del filtro en diferentes condiciones, incluyendo variaciones de componentes y efectos de temperatura. Esto permite realizar ajustes y optimizaciones antes de la implementación física, ahorrando tiempo y recursos. Estos pasos contribuyen colectivamente a la creación de un filtro de paso bajo RC de alto rendimiento, confiable y duradero.
Mantenimiento y Solución de Problemas en Filtros RC de Paso Bajo
Aunque los filtros RC de paso bajo son circuitos pasivos y generalmente robustos, no son inmunes a los problemas. La capacidad de identificar y solucionar problemas comunes, junto con un mantenimiento regular, es crucial para asegurar su rendimiento óptimo y prolongar su vida útil.
Identificación de Problemas Comunes
Al trabajar con filtros de paso bajo RC, es fundamental poder identificar los problemas más comunes para una resolución de problemas y un mantenimiento eficaces. Un problema frecuente es el cambio en la frecuencia de corte esperada del filtro. Esto puede ser consecuencia de cambios en los valores de las resistencias o los condensadores debido al envejecimiento de los componentes, la exposición a condiciones ambientales extremas o fluctuaciones de temperatura. Para solucionarlo, es recomendable inspeccionar y probar los componentes periódicamente con un multímetro o un medidor de capacitancia, y reemplazar aquellos que presenten una desviación significativa de sus valores nominales. El ruido o las oscilaciones no deseadas en la señal de salida también pueden ser un signo de una adaptación de impedancia deficiente entre el filtro y las etapas adyacentes del circuito, o de efectos parásitos (como capacitancia o inductancia no deseadas) en el diseño de la PCB. Asegúrese de que el filtro esté correctamente adaptado a la fuente y la carga, y revise la disposición física del circuito en busca de elementos parásitos excesivos que puedan estar afectando la señal. Otro problema común es la falla total o parcial de los componentes, a menudo debido a una sobrecarga de tensión o corriente que excede sus límites nominales. Para prevenir este tipo de daños, es esencial proteger el circuito con fusibles adecuados, limitadores de corriente o circuitos de protección contra sobretensiones. Al identificar sistemáticamente estos problemas e implementar medidas preventivas, se puede mejorar significativamente la fiabilidad y el rendimiento de los filtros RC y de los filtros de paso bajo en aplicaciones electrónicas, garantizando su funcionalidad a largo plazo.
Consejos para un Mantenimiento Regular
El mantenimiento regular de los filtros de paso bajo RC es una práctica esencial que puede garantizar su rendimiento óptimo y prolongar significativamente su longevidad operativa. Comience por verificar de forma rutinaria los componentes para detectar signos visibles de desgaste, daño físico o sobrecalentamiento, prestando especial atención a la resistencia y el condensador. Los valores de estos componentes pueden variar con el tiempo debido a factores ambientales como la humedad o la temperatura, o simplemente por el envejecimiento. Utilice un multímetro o un medidor de capacitancia para medir la resistencia y la capacitancia de los componentes en el circuito (si es posible, desoldándolos para una medición más precisa), y compare estos valores con las especificaciones originales del diseño. Si encuentra discrepancias significativas, considere reemplazar los componentes. Limpie la placa de circuito periódicamente para eliminar el polvo, la suciedad y otros residuos, que pueden formar puentes conductivos o afectar la disipación de calor, degradando el rendimiento del circuito del filtro de paso bajo. Utilice un cepillo suave o aire comprimido para limpiar suavemente la placa. Inspeccione las juntas de soldadura en busca de grietas, corrosión o soldaduras frías, ya que estos defectos pueden causar conexiones intermitentes, interrupción de la señal o fallas completas. Si es necesario, vuelva a soldar las juntas dañadas para restablecer una conexión sólida. Además, verifique que las conexiones del filtro con otros elementos del circuito permanezcan seguras y no estén sueltas. Al incorporar estas rutinas de mantenimiento preventivo, puede anticipar y prevenir posibles problemas, asegurando que el filtro de paso bajo RC continúe funcionando de manera eficiente y fiable dentro de su sistema electrónico.
Estrategias para Mejorar la Longevidad y la Eficiencia
Para mejorar la longevidad y la eficiencia de un filtro de paso bajo RC, se pueden implementar varias estrategias clave que van más allá del mantenimiento básico. En primer lugar, la elección de componentes de alta calidad con tolerancias bajas y coeficientes de temperatura estables es primordial. Estos componentes son inherentemente menos propensos a desviarse de sus valores nominales con el tiempo, lo que garantiza un rendimiento constante y predecible del filtro a lo largo de su vida útil. En segundo lugar, es crucial proteger el filtro de los extremos ambientales. Esto incluye la alta humedad, las temperaturas extremas y las fluctuaciones bruscas de temperatura, que pueden acelerar el envejecimiento de los componentes. El almacenamiento y el funcionamiento en un entorno controlado, o el uso de carcasas y encapsulados que ofrezcan protección contra estos elementos, son medidas efectivas. En tercer lugar, implemente medidas de protección del circuito. Esto puede incluir el uso de protectores de sobretensión, diodos de supresión de transitorios (TVS) o limitadores de corriente para evitar daños por picos de tensión inesperados o corrientes excesivas, que pueden destruir los componentes sensibles del filtro. Las pruebas periódicas del rendimiento del filtro, utilizando equipos de prueba como osciloscopios y generadores de funciones, pueden ayudar a identificar posibles problemas antes de que se agraven, lo que permite una intervención oportuna y correctiva. Además, mantener buenas prácticas de diseño de circuitos es fundamental; esto implica mantener las trazas de la PCB cortas, minimizar las áreas de bucle y la separación adecuada de los componentes para reducir los elementos parásitos que pueden degradar el rendimiento con el tiempo. Al centrarse en estos aspectos, el filtro de paso bajo RC puede lograr una vida útil más larga y una eficiencia sostenida, lo que contribuye a la fiabilidad general del sistema electrónico al que sirve.
Más Allá del Paso Bajo: Explorando Otros Filtros
Si bien los filtros RC de paso bajo son esenciales, el mundo de los filtros electrónicos es mucho más amplio. Existen otros tipos, como los filtros de paso alto, que realizan la función opuesta, y los filtros que incorporan inductores, conocidos como filtros RL. Estos circuitos son igualmente importantes en diversas aplicaciones y merecen una exploración detallada para comprender cómo manipulan las señales de manera diferente.
Filtros RC de Paso Alto: Inversión de Roles para Nuevas Funciones
Un filtro RC de paso alto es un circuito electrónico diseñado para permitir que las señales de alta frecuencia pasen a través de él con poca atenuación, mientras que atenúa o bloquea las señales de baja frecuencia. Se forma invirtiendo las posiciones de la resistencia y el condensador en comparación con un filtro RC de paso bajo: el condensador está en la trayectoria de la señal y la resistencia es el componente en paralelo a la carga. Este diseño aprovecha la característica del condensador de que su reactancia capacitiva (X_C) disminuye a medida que la frecuencia de la señal aumenta. A frecuencias muy bajas (cercanas a 0 Hz), la reactancia del condensador es muy alta, actuando casi como un circuito abierto y bloqueando la señal. Por lo tanto, el voltaje de salida es muy bajo. A medida que la frecuencia de entrada aumenta, la reactancia capacitiva disminuye, permitiendo que más señal pase a través del condensador y llegue a la salida. En frecuencias muy altas, la reactancia del condensador se vuelve casi nula, actuando como un cortocircuito, y la señal pasa casi sin impedimentos. La frecuencia de corte (f_c) para un filtro RC de paso alto se determina utilizando la misma relación que para el filtro de paso bajo: f_c = 1 / (2πRC), donde R es la resistencia y C es la capacitancia. Esta frecuencia indica el punto donde la potencia de la señal de salida se reduce a la mitad (-3dB) de la potencia de entrada. Por debajo de esta frecuencia, la atenuación de la señal se vuelve más pronunciada. Los filtros RC de paso alto son comúnmente utilizados en aplicaciones de audio para eliminar o reducir el ruido de baja frecuencia o para mejorar la claridad de las señales de audio al permitir que solo los componentes de mayor frecuencia pasen, como en los altavoces de agudos (tweeters).
Filtros RL de Paso Alto: El Inductor al Rescate
Un filtro RL de paso alto es otro tipo de circuito electrónico que permite el paso de señales de alta frecuencia y atenúa las señales de baja frecuencia. A diferencia de los filtros RC, este circuito utiliza una resistencia (R) y un inductor (L). En un filtro RL de paso alto, la resistencia es el componente en serie en la trayectoria de la señal, y el inductor está conectado en paralelo a la carga (en derivación). El funcionamiento de este filtro se basa en la respuesta del inductor a la frecuencia: la reactancia inductiva (X_L) de un inductor aumenta directamente con la frecuencia (X_L = 2πfL). Si la frecuencia de entrada disminuye a 0 Hz (corriente continua), la reactancia inductiva del inductor disminuye a 0 Ω, actuando como un cortocircuito a tierra. En este caso, la mayor parte de la señal de entrada se desvía a través del inductor y la tensión de salida es cercana a 0V. Si la frecuencia de entrada aumenta, la reactancia del inductor aumenta hasta que el componente actúa eficazmente como un circuito abierto. En este punto, la mayor parte de la señal de entrada pasa a través de la resistencia y llega a la carga, con una mínima atenuación por parte del inductor. La frecuencia de corte (f_c) para un filtro RL de paso alto se determina por la relación entre la resistencia y la inductancia, y se calcula con la fórmula f_c = R / (2πL), donde R es la resistencia total en serie con el inductor y L es la inductancia. Esta frecuencia marca el punto donde la potencia de la señal de salida se reduce a la mitad (-3dB) de la potencia de entrada. Los filtros RL de paso alto se utilizan en diversas aplicaciones, como para proteger componentes sensibles de interferencias de baja frecuencia o para separar señales de alta frecuencia del ruido de baja frecuencia en sistemas de comunicación.
Tabla Comparativa de Filtros Básicos
Para consolidar la comprensión de los diferentes tipos de filtros, la siguiente tabla ofrece una comparación directa de sus componentes, función y fórmula de frecuencia de corte.
| Tipo de Filtro | Componentes Clave | Función Principal | Frecuencias que Pasan | Frecuencias Atenuadas | Fórmula de Frecuencia de Corte (f_c) |
|---|---|---|---|---|---|
| RC Paso Bajo | Resistencia (R), Condensador (C) | Suaviza señales, elimina ruido de alta frecuencia | Bajas frecuencias | Altas frecuencias | f_c = 1 / (2πRC) |
| RC Paso Alto | Condensador (C), Resistencia (R) | Elimina ruido de baja frecuencia, permite paso de agudos | Altas frecuencias | Bajas frecuencias | f_c = 1 / (2πRC) |
| RL Paso Alto | Resistencia (R), Inductor (L) | Protege de interferencias de baja frecuencia, pasa agudos | Altas frecuencias | Bajas frecuencias | f_c = R / (2πL) |
Preguntas Frecuentes (FAQs)
Sobre los Filtros RC de Paso Bajo:
¿Qué es un filtro RC de paso bajo?
Un filtro RC de paso bajo es un circuito electrónico que permite el paso de señales de baja frecuencia mientras atenúa o bloquea las señales de alta frecuencia. Consiste en una resistencia y un condensador conectados en serie, con la salida tomada a través del condensador.
¿Cómo funciona un filtro RC de paso bajo?
Funciona aprovechando que la reactancia del condensador disminuye a medida que aumenta la frecuencia. A bajas frecuencias, el condensador presenta una alta impedancia, permitiendo que la señal pase a la salida. A altas frecuencias, su impedancia es baja, desviando la señal a tierra y atenuándola en la salida.
¿Cuál es la frecuencia de corte de un filtro RC de paso bajo?
La frecuencia de corte es el punto donde la potencia de la señal de salida se reduce a la mitad (-3dB) de la potencia de entrada. Para un filtro RC de paso bajo, la frecuencia de corte se calcula con la fórmula f_c = 1 / (2πRC), donde R es la resistencia y C es la capacitancia.
¿Qué ocurre con la tensión de salida a frecuencias por encima de la frecuencia de corte?
Por encima de la frecuencia de corte, la tensión de salida de un filtro RC de paso bajo disminuye progresivamente a medida que la frecuencia aumenta, ya que el filtro comienza a atenuar la señal de manera más pronunciada.
¿Puede dar un ejemplo de aplicación de un filtro RC de paso bajo?
Sí, los filtros RC de paso bajo se utilizan comúnmente en sistemas de audio para eliminar el ruido de alta frecuencia o para suavizar las señales de voltaje en fuentes de alimentación, reduciendo el rizado y proporcionando una tensión más estable a los componentes electrónicos.
Sobre los Filtros RC de Paso Alto:
¿Qué es un filtro RC de paso alto?
Un filtro RC de paso alto es un circuito electrónico que permite que las señales de alta frecuencia pasen a través de él mientras atenúa o bloquea las señales de baja frecuencia. Se compone de una resistencia y un condensador.
¿Cómo funciona un filtro RC de paso alto?
Funciona permitiendo que las señales de alta frecuencia fluyan a través del condensador, eludiendo eficazmente la resistencia para la salida. Las señales de baja frecuencia se atenúan, ya que no pueden pasar fácilmente a través del condensador debido a su alta reactancia a esas frecuencias.
¿Cuál es la frecuencia de corte de un filtro RC de paso alto?
La frecuencia de corte es el punto en el que el filtro comienza a atenuar la señal. Para un filtro RC de paso alto, la frecuencia de corte se calcula mediante f_c = 1 / (2πRC), donde R es la resistencia y C es la capacitancia.
¿Qué ocurre con la tensión de salida a frecuencias por debajo de la frecuencia de corte?
Por debajo de la frecuencia de corte, la tensión de salida de un filtro RC de paso alto disminuye, y el filtro actúa como un atenuador de señal.
¿Puede dar un ejemplo de aplicación de un filtro RC de paso alto?
Los filtros RC de paso alto se utilizan comúnmente en aplicaciones de audio para eliminar o reducir el ruido de baja frecuencia o para mejorar la claridad de las señales de audio al permitir que solo los componentes de mayor frecuencia pasen, como en los filtros de entrada para altavoces de agudos (tweeters).
Sobre los Filtros RL de Paso Alto:
¿Qué es un filtro RL de paso alto?
Un filtro RL de paso alto es un circuito electrónico que permite que las señales de alta frecuencia pasen a través de él mientras atenúa las señales de baja frecuencia. Consiste en una resistencia y un inductor.
¿Cómo funciona un filtro RL de paso alto?
Funciona permitiendo que las señales de alta frecuencia fluyan a través del inductor, eludiendo eficazmente la resistencia para la salida. Las señales de baja frecuencia se atenúan, ya que el inductor ofrece poca impedancia a frecuencias bajas, desviando la señal a tierra.
¿Cuál es la frecuencia de corte de un filtro RL de paso alto?
La frecuencia de corte es el punto en el que el filtro comienza a atenuar la señal. Para un filtro RL de paso alto, la frecuencia de corte se calcula mediante f_c = R / (2πL), donde R es la resistencia y L es la inductancia.
¿Qué ocurre con la tensión de salida a frecuencias por debajo de la frecuencia de corte?
Por debajo de la frecuencia de corte, la tensión de salida de un filtro RL de paso alto disminuye, y el filtro actúa como un atenuador de señal.
¿Puede dar un ejemplo de aplicación de un filtro RL de paso alto?
Los filtros RL de paso alto se utilizan en varios circuitos electrónicos para proteger componentes sensibles de interferencias de baja frecuencia o para separar señales de alta frecuencia del ruido de baja frecuencia en sistemas de comunicación, como en algunas etapas de sintonización de radios.
En resumen, los filtros RC y RL son verdaderos pilares de la electrónica moderna. Su capacidad para seleccionar y moldear las frecuencias de las señales es fundamental para el funcionamiento de prácticamente todos los dispositivos electrónicos que nos rodean. Desde la pureza del sonido en nuestros sistemas de audio hasta la estabilidad de la energía en nuestros ordenadores y la claridad de las comunicaciones inalámbricas, estos circuitos pasivos trabajan incansablemente para garantizar que la información se transmita y procese de manera eficiente y precisa. Comprender su funcionamiento y aplicaciones no solo es un conocimiento técnico valioso, sino que también abre la puerta a la apreciación de la intrincada ingeniería que define nuestro mundo conectado. Su simplicidad, versatilidad y eficacia los convierten en una herramienta indispensable para ingenieros y diseñadores, demostrando que incluso los componentes más básicos pueden tener el impacto más profundo.
